工业测量用双端连接量规夹结构

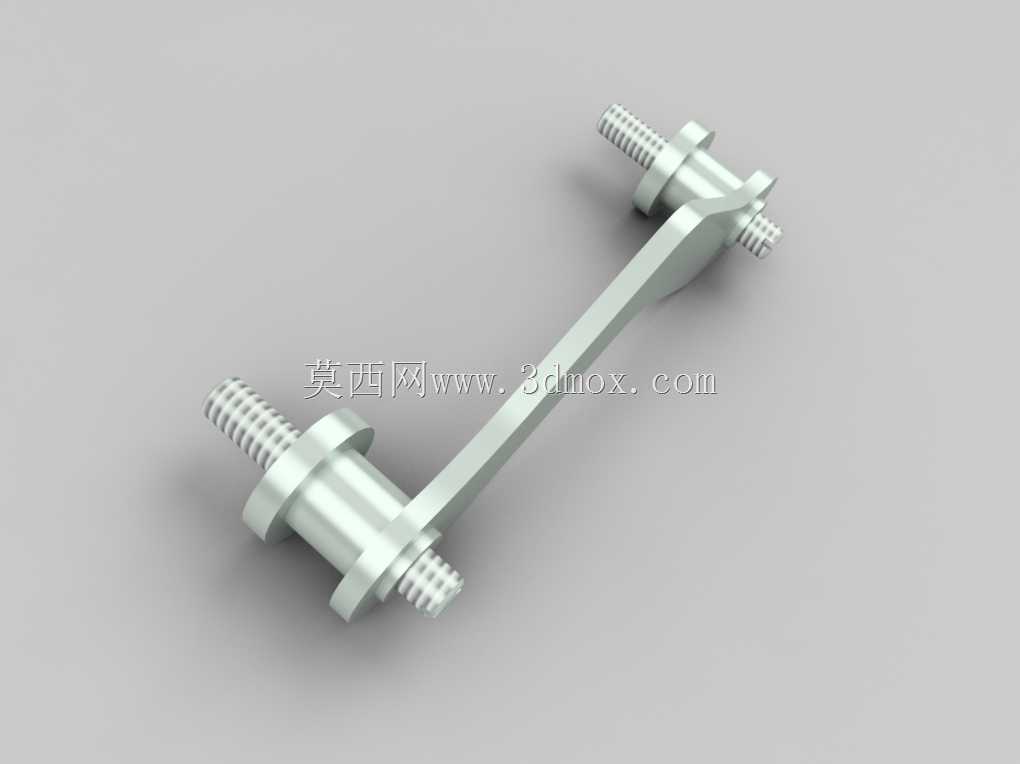

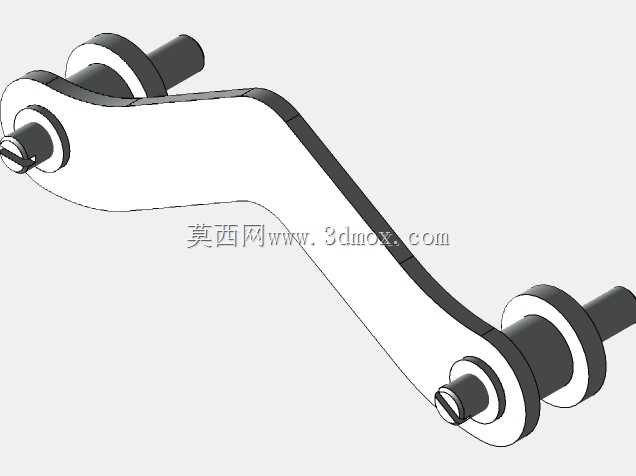

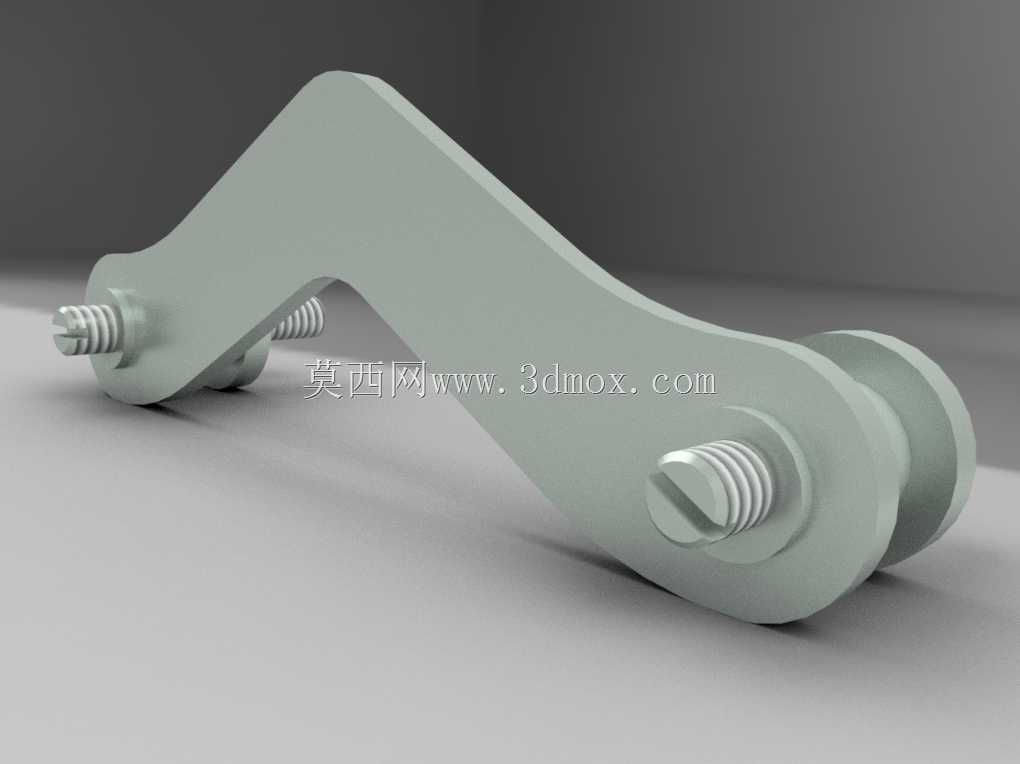

在机械加工现场的工序间检测、成品尺寸校验环节，这类双端连接结构的量规夹是配合量规完成批量工件快速检测的常用辅具，日常多用于轴类、套类零件的形位公差、配合尺寸的快速比对检测，能替代人工手持量规的操作方式，降低手持测量带来的施力不均、定位偏移问题，提升批量检测的一致性。从结构设计来看，该零件采用一体式连杆连接两端对称的夹持基座，两端基座均设置带外螺纹的连接轴段与限位凸台，螺纹段用于匹配不同规格的量规测头或者标准测量块，限位凸台则承担安装定位的作用，保证两端装夹的测量元件同轴度控制在合理范围内，避免因装夹偏斜带来的测量误差。连杆部分采用等截面窄臂结构，在保证整体结构刚性的前提下尽可能降低自重，减少长时间手持操作或者固定在检测架上的负载，同时窄臂结构能避让工件的复杂轮廓，在检测带台阶、凹槽的零件时不会发生结构干涉。设计过程中优先考虑了装夹的互换性，两端的螺纹规格、凸台定位尺寸采用通用量具的安装接口标准，无需额外加工转接件即可适配市面多数常规量规配件，降低现场的配件适配成本。安装边界方面，两端夹持基座的最大外径满足常规检测工位的操作空间要求，整体长度适配人工手持操作的握持距离，也可通过两端的螺纹轴段直接固定在专用检测台架上，实现半自动化的快速检测作业。实际使用时，可根据检测需求在两端安装不同功能的测头，比如一端装通规一端装止规，单次操作即可完成工件的通止校验，大幅缩减检测环节的辅助时间，尤其适合流水线旁的在线检测场景，能有效匹配生产线的节拍要求。结构的受力设计上，连杆与两端基座的过渡位置采用圆弧过渡，避免应力集中导致的长期使用变形，保证反复装夹、长期使用后结构的尺寸稳定性，不会因形变导致两端测头的位置偏移，保障测量精度的可靠性。
