农用给料设备配套减速齿轮传动机构

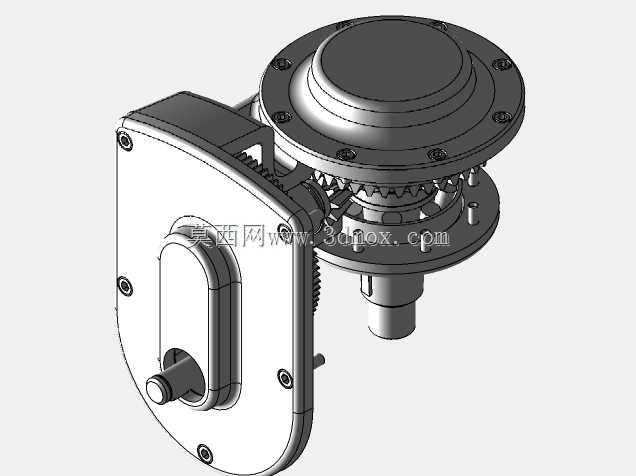

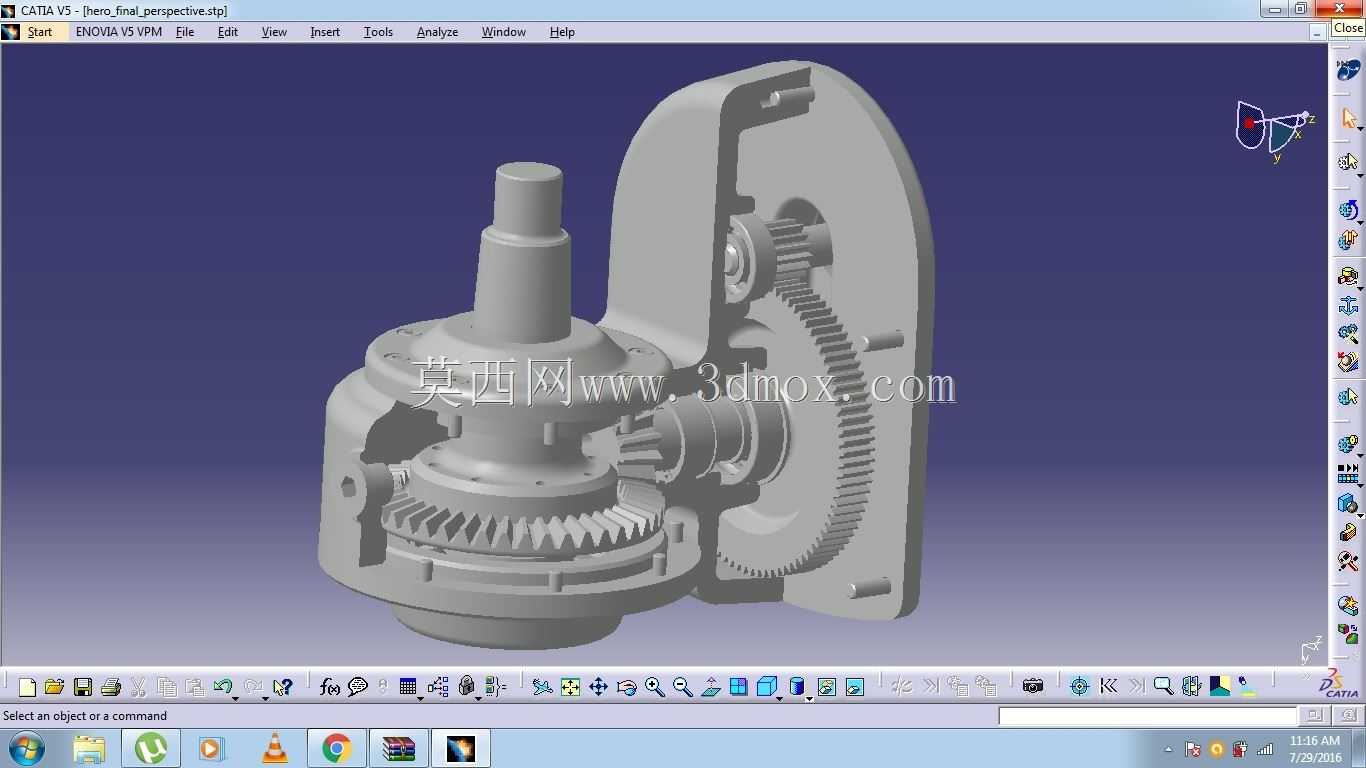

这套减速齿轮机构主要适配农用纸浆喂料、颗粒饲料给料类作业场景，在农牧养殖、小型农产品加工的给料工序中承担动力匹配与转速调节的核心作用。实际田间或作坊作业场景里，农用给料设备的动力源多为小功率农用电机，输出转速普遍在每分钟千转以上，而给料执行端需要的是低转速、大扭矩的稳定输出，同时要适配给料过程中物料负载波动大、作业环境多粉尘多潮气的工况，这套齿轮机构就是针对这类需求完成的结构设计。从结构布局来看，机构采用锥齿轮加圆柱齿轮的多级传动组合，输入端的锥齿轮副首先完成动力转向，将电机输入的水平轴向动力转换为适配给料辊安装的垂直轴向输出，后续的直齿圆柱齿轮组逐级完成减速增扭，各级齿轮的齿宽、模数都匹配农用设备的过载需求，即便给料过程中出现物料卡滞的瞬时冲击，齿轮齿面的接触强度也能承受短时峰值负载，不会轻易出现断齿、齿面压溃的问题。设计过程中优先考虑了农用场景的维护便捷性，壳体采用剖分式结构，日常检查齿轮啮合状态、补充润滑脂时不需要完全拆解整个传动链路，连接螺栓的规格统一选用农用设备通用的标准件，农户在田间作业时即便出现紧固件松动遗失，也能快速找到替换件，不需要专门采购特殊规格配件。安装边界方面，整个机构的输入轴轴径、输出端连接法兰的孔位都匹配主流小型农用给料机的安装尺寸，输入端可以直接对接常用的Y系列农用电机法兰，输出端可以直接连接给料辊的轴头，不需要额外加工转接法兰，整机的轴向与径向尺寸都控制在给料设备的安装仓预留空间内，不会出现安装时与设备料仓、机架发生干涉的问题。齿轮啮合侧隙的设计预留了温度变化带来的热膨胀量，夏季户外高温作业时，齿轮运转升温后不会出现卡滞抱死的情况，润滑脂的存储腔做了简易的密封结构，能阻挡田间的粉尘、碎秸秆碎屑进入啮合区域，减少磨粒磨损带来的寿命损耗，同时也能避免润滑脂渗漏污染输送的农用物料。实际作业时，这套机构的传动效率可以满足给料设备的动力传递需求，不会因为传动损耗过大导致电机过载发热，各级齿轮的传动比分配经过核算，输出转速刚好匹配给料设备的额定给料量，不会出现转速过快导致物料抛洒、转速过慢导致给料效率不足的问题。
