泻湖作业用长悬臂式混合泵送装置

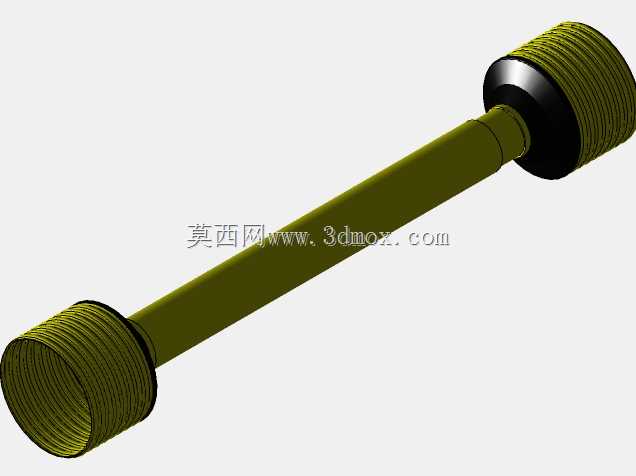

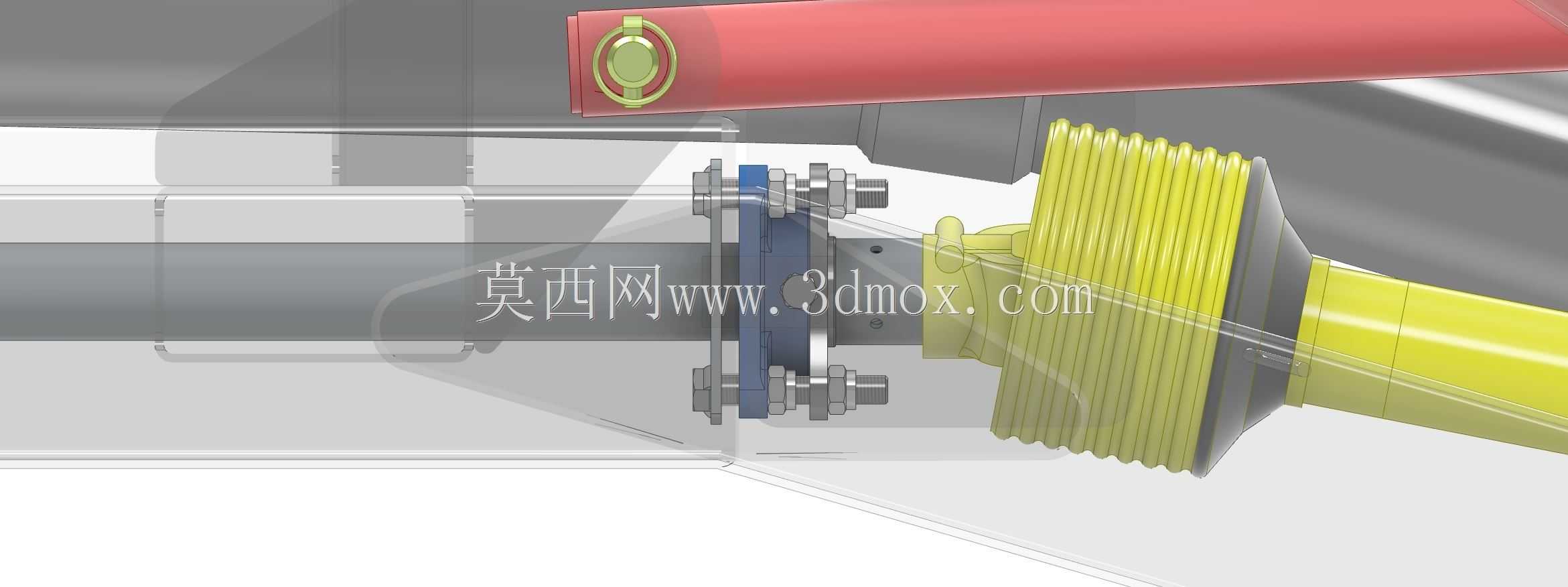

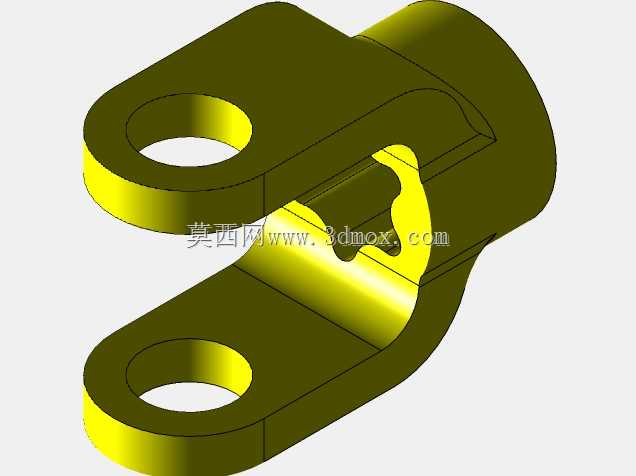

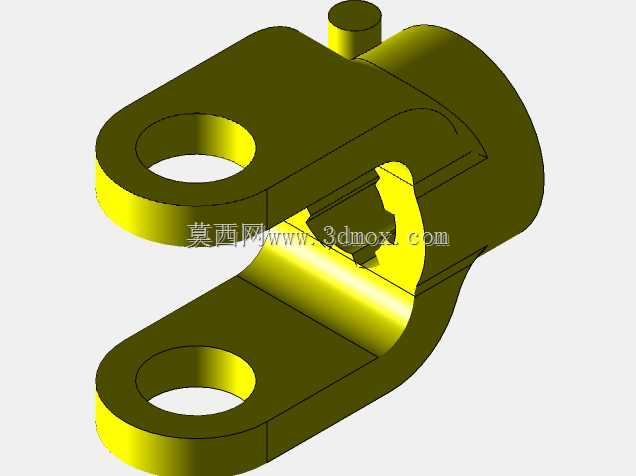

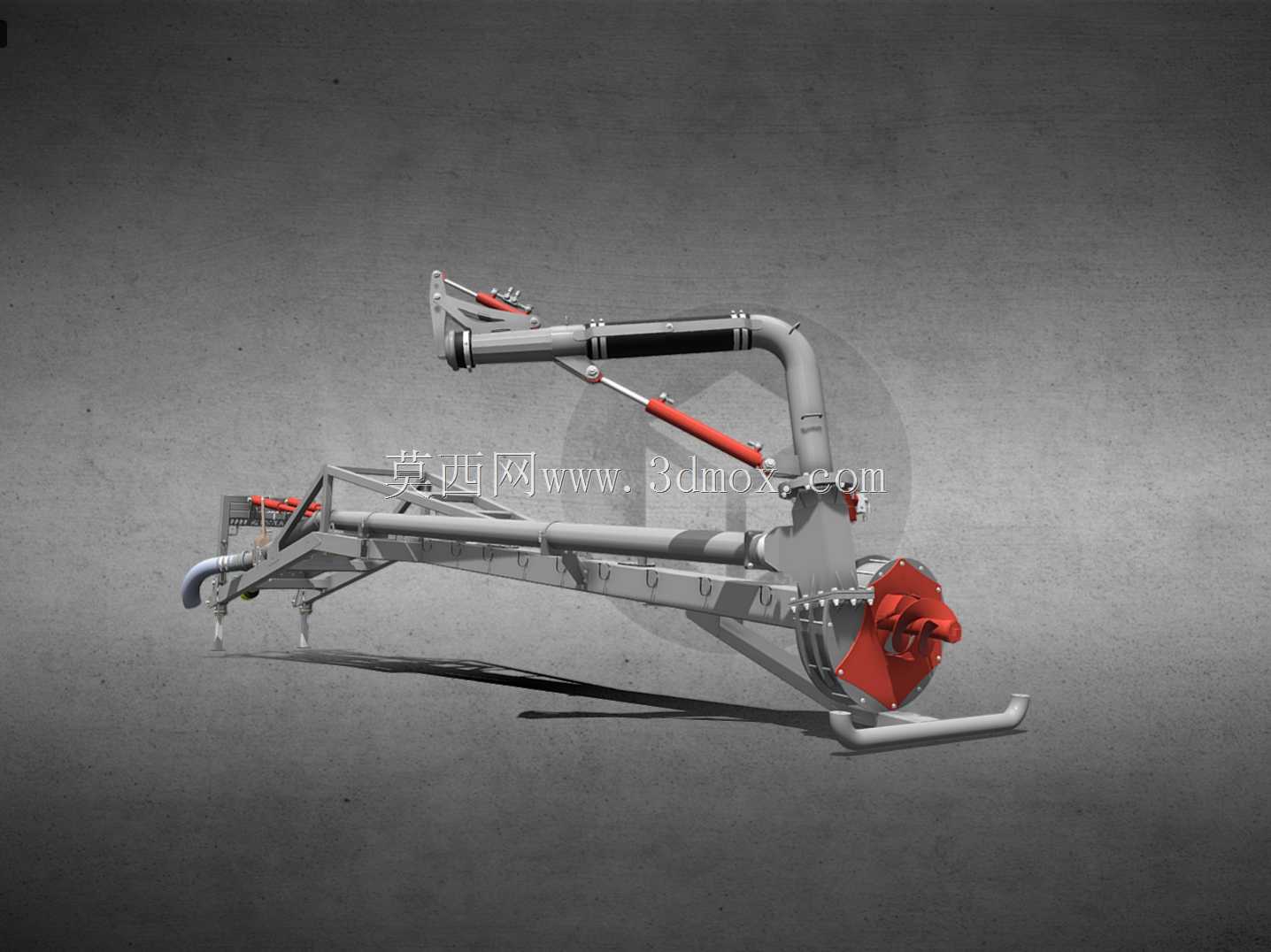

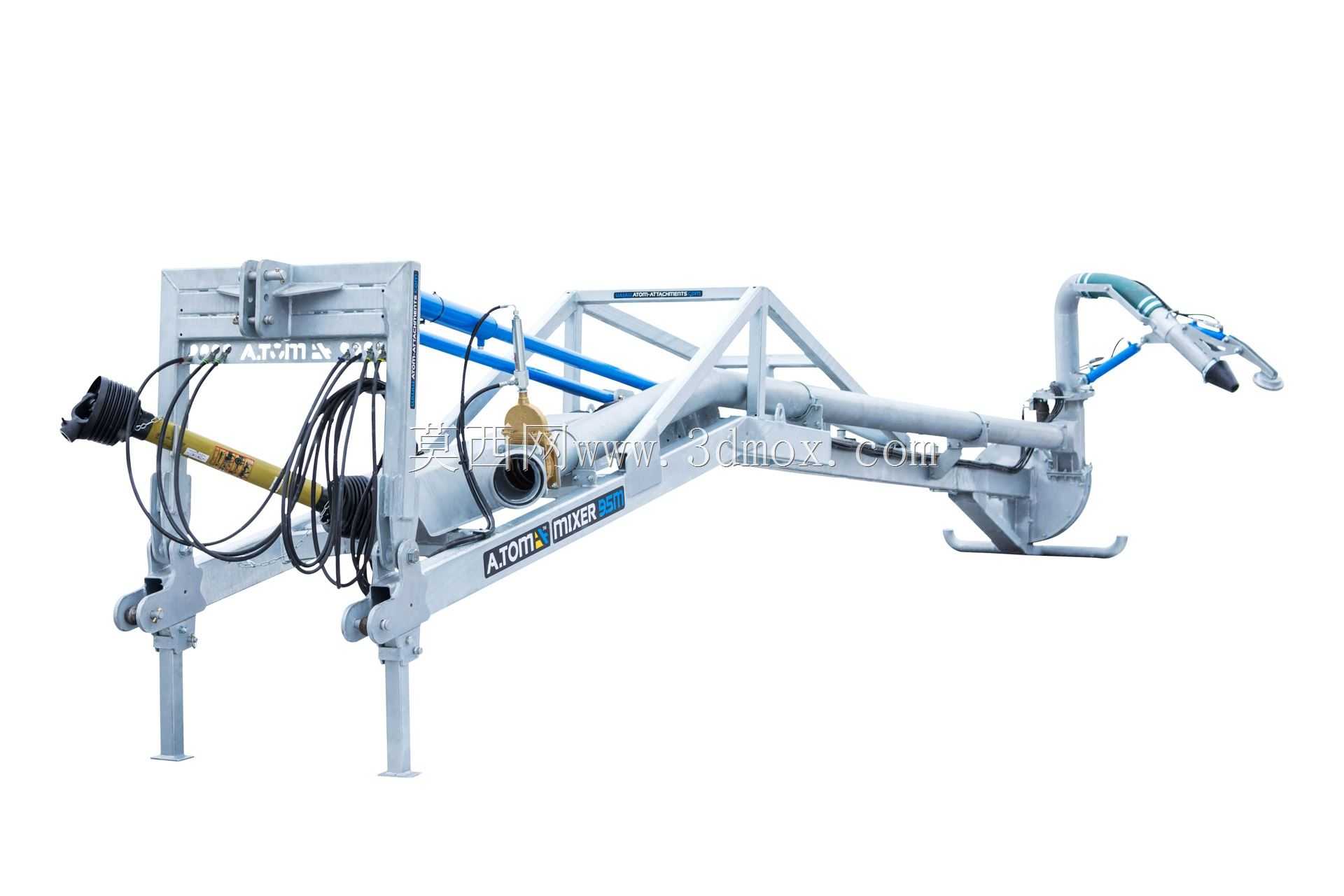

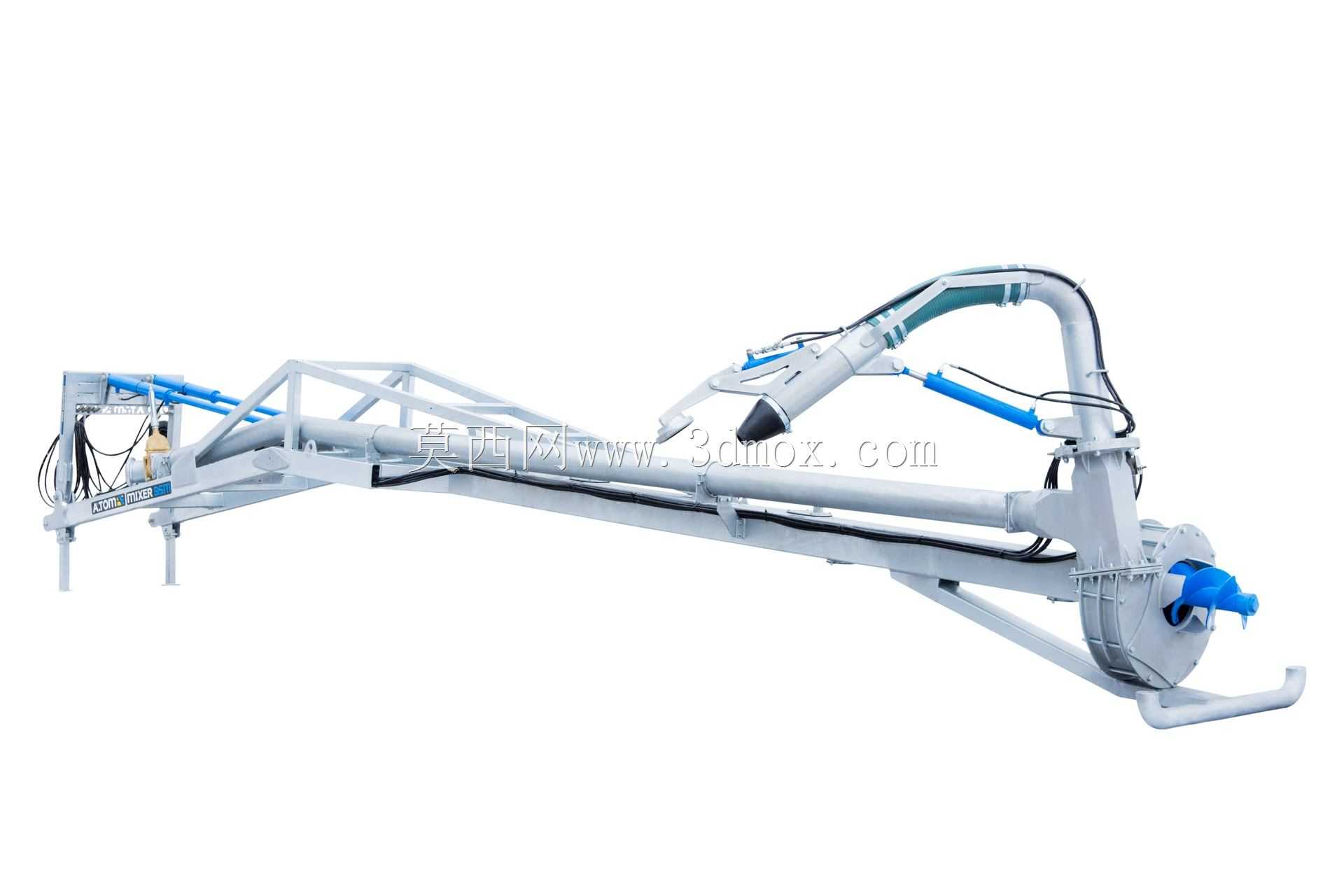

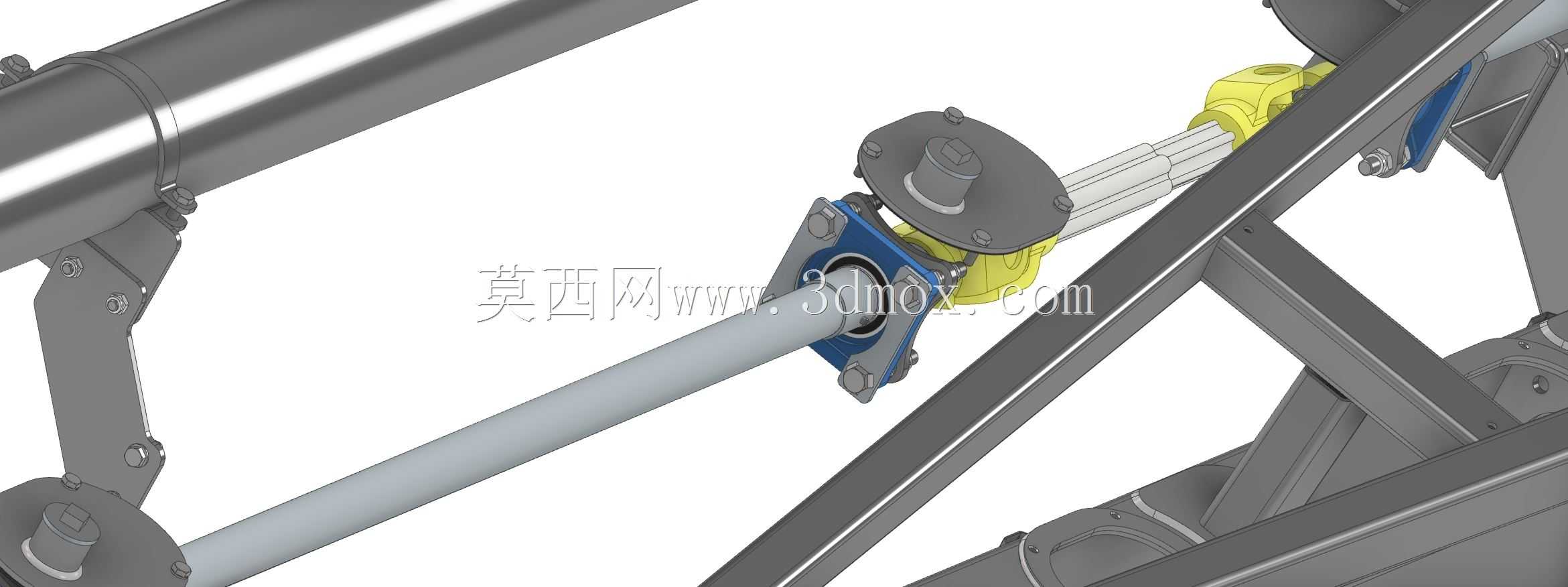

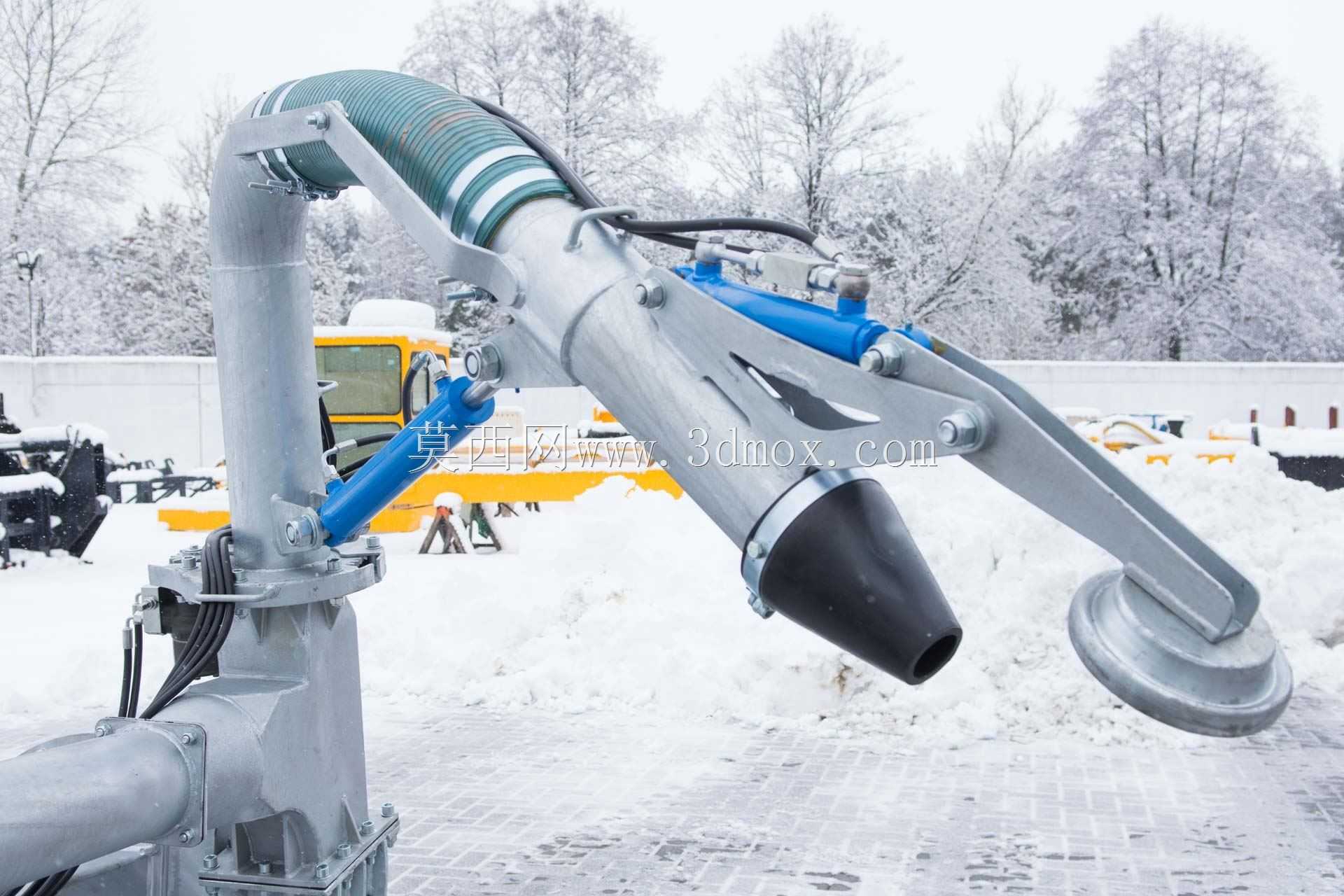

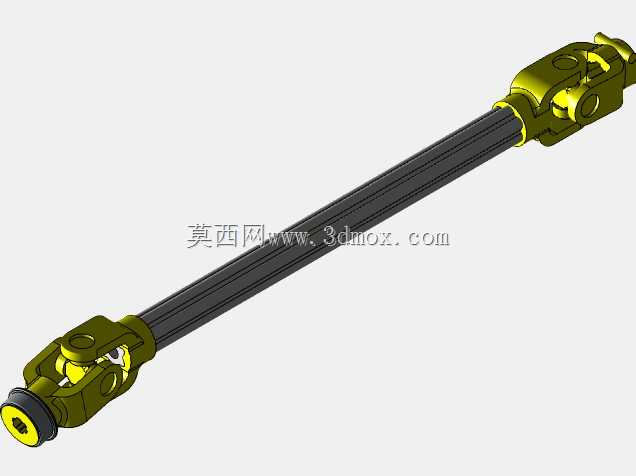

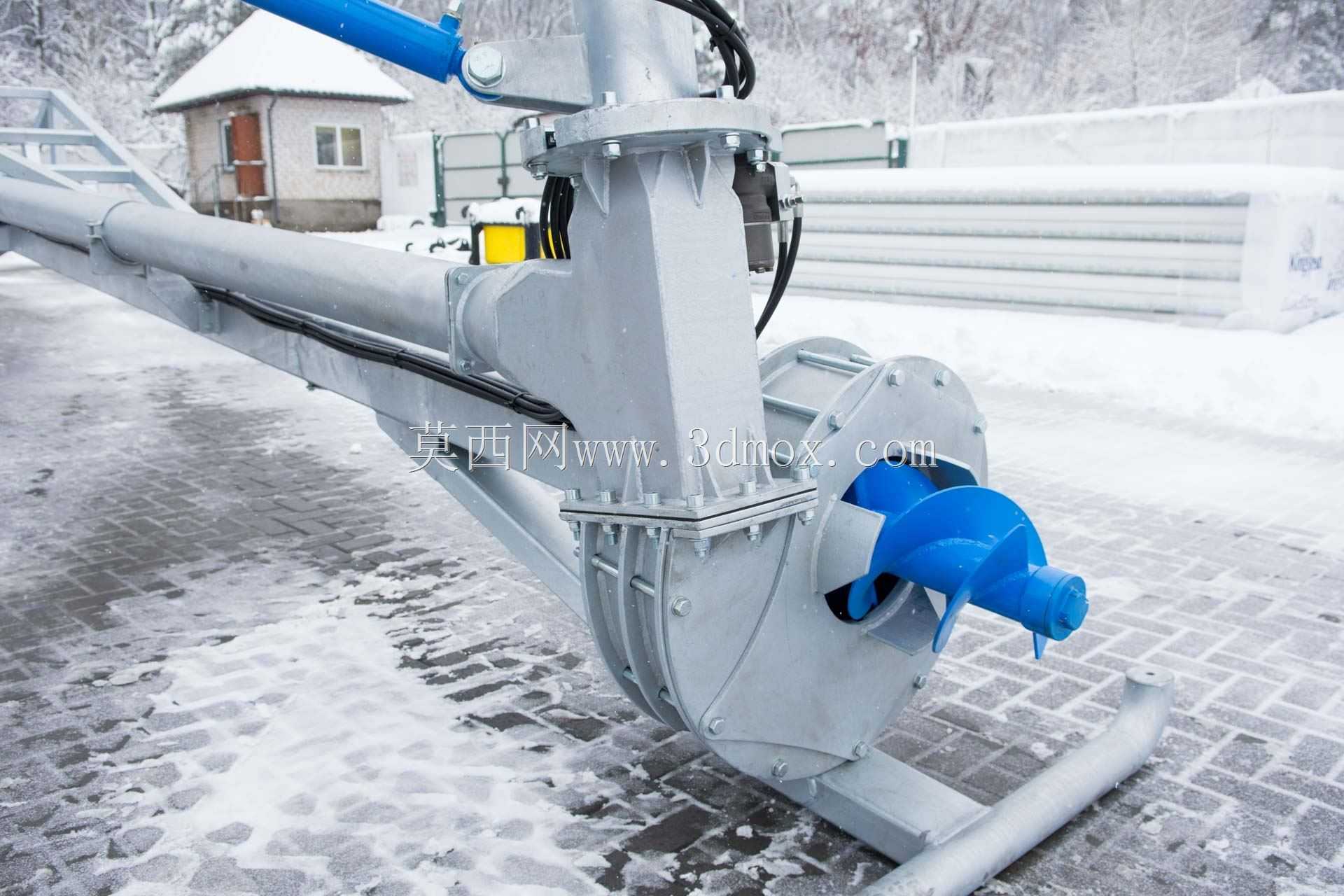

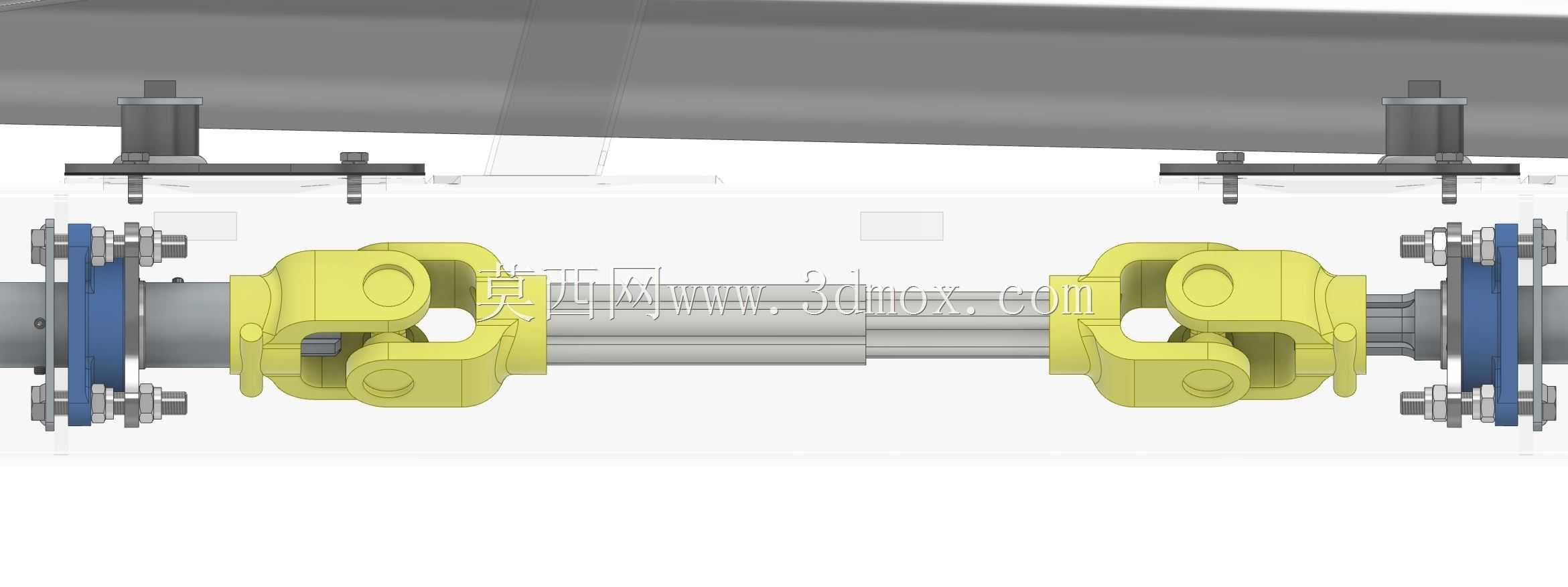

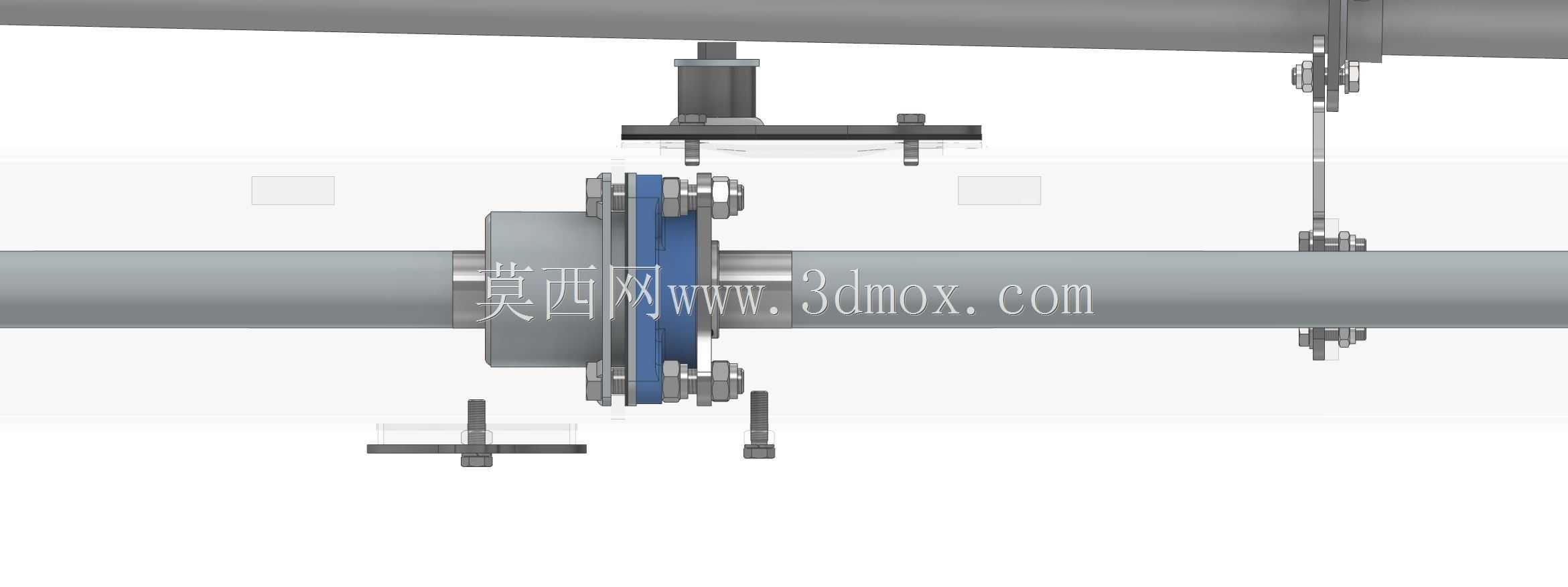

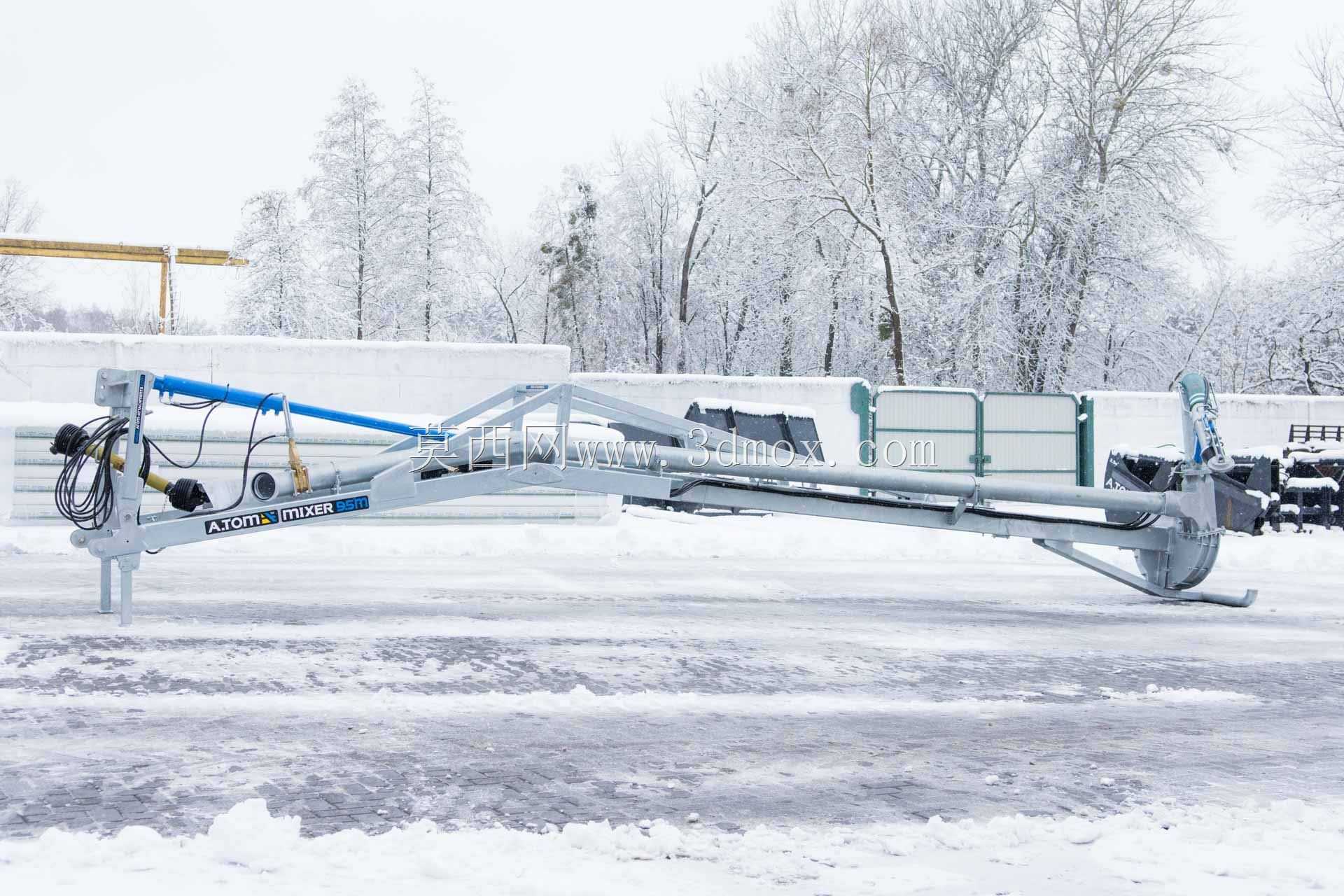

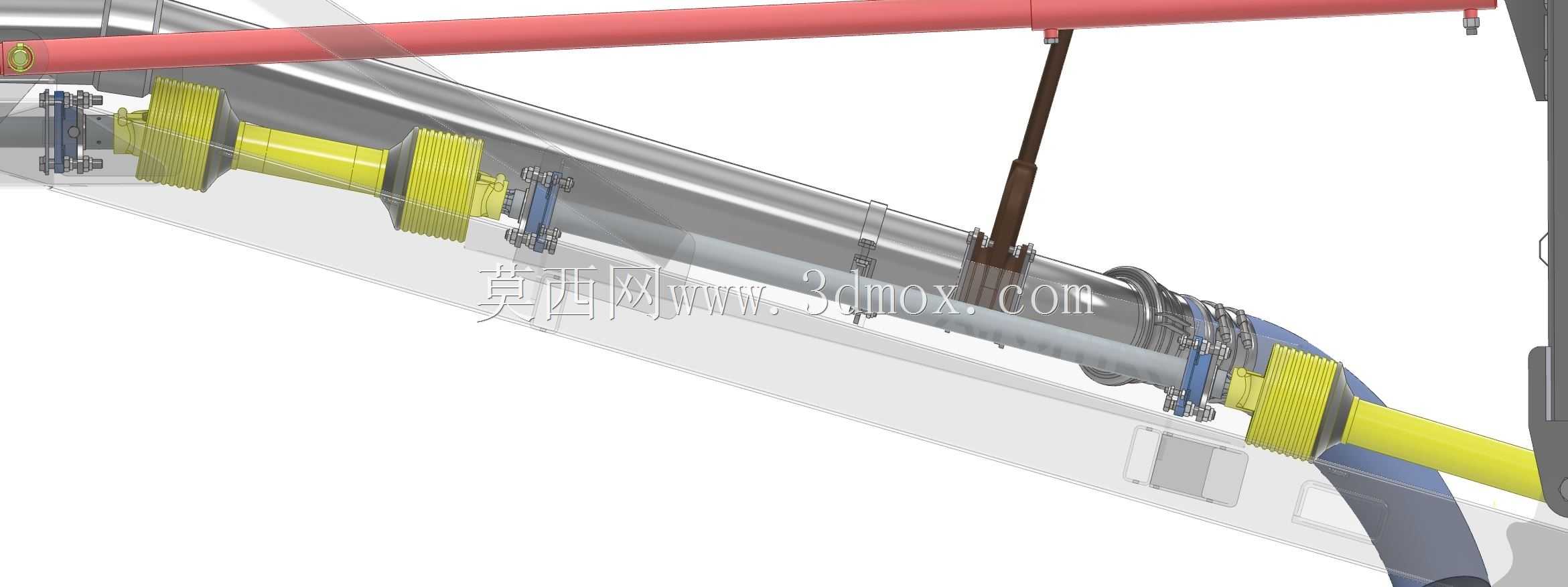

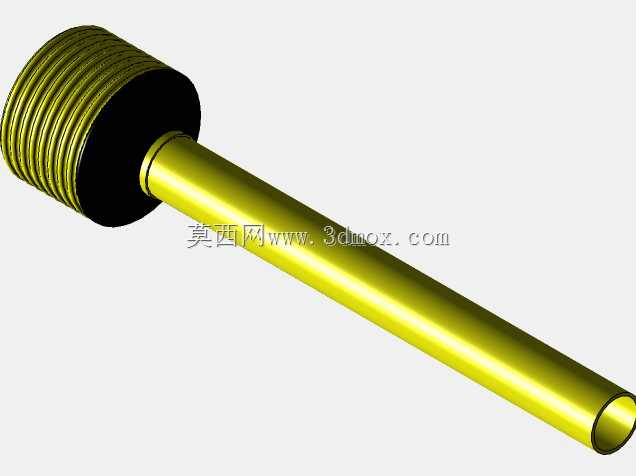

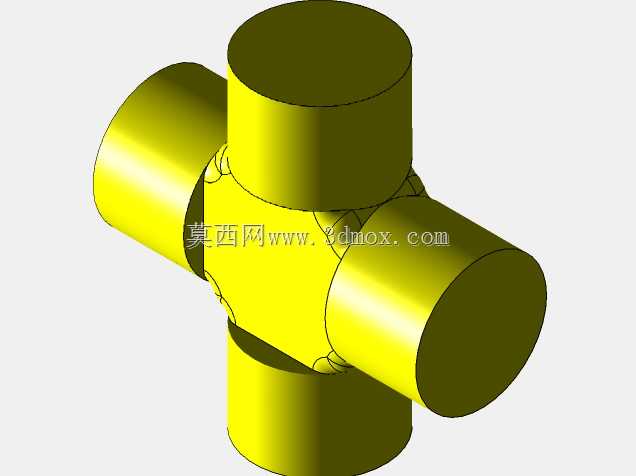

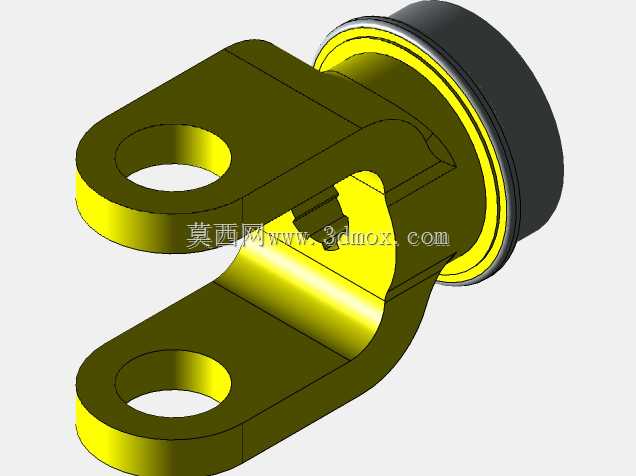

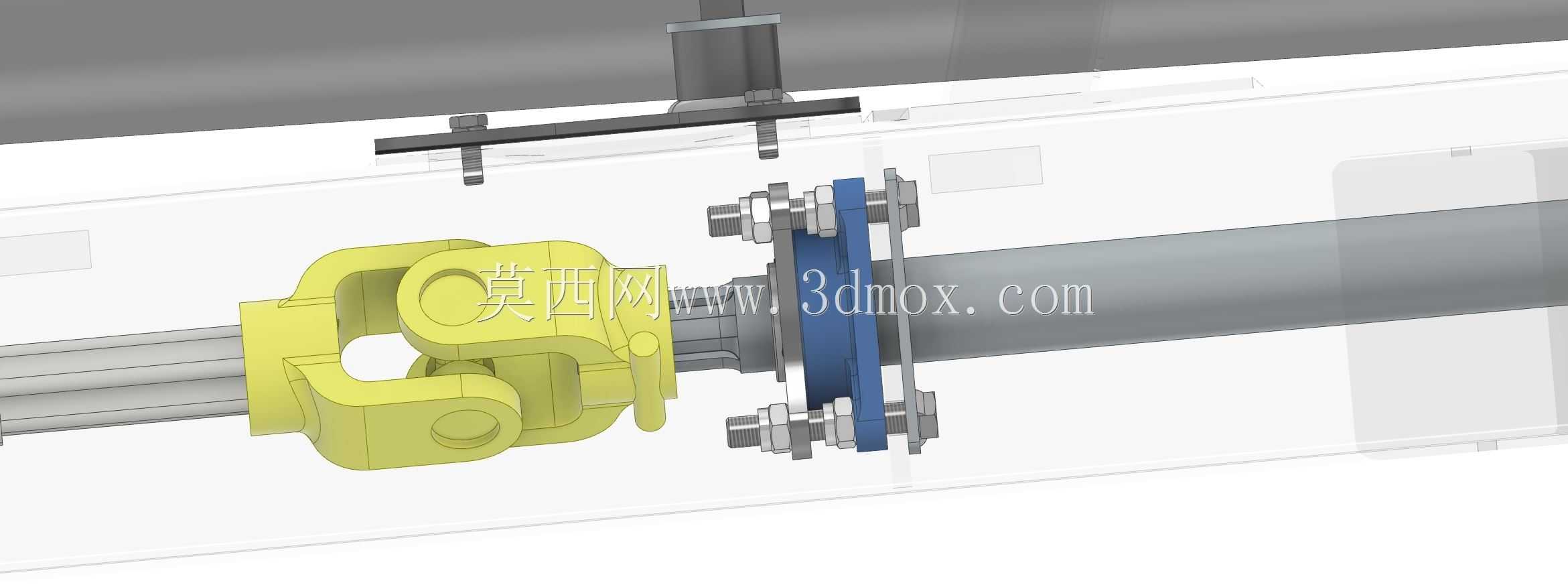

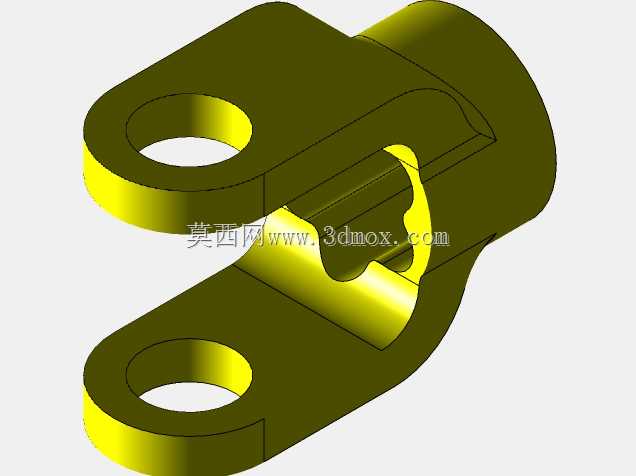

该设备主要面向规模化畜禽养殖场的氧化塘、泻湖类储污场景设计，核心作用是对沉积在塘底的高浓度固态粪污进行破碎、搅拌与混合，同时可将均质后的混合介质输送至后续固液分离、厌氧发酵或还田管路，解决长期静置储污场景下固液分层、底部板结难以抽取处理的痛点。从结构设计逻辑来看，整体采用长悬臂桁架式承载结构，主输送管路沿悬臂主梁敷设，悬臂段设置多组可调节支撑支腿，作业时支腿落地承担悬臂端的载荷与作业反力，避免悬臂根部承受过大弯矩；悬臂末端集成搅拌叶轮与泵送入口，叶轮外侧设置弧形防护滑架，既可以避免叶轮直接触碰塘底硬质杂物造成损坏，也能在设备移位时沿塘底滑动减少行进阻力。悬臂中部配置液压驱动的调节油缸，可根据塘体深度、介质沉积厚度实时调整悬臂下探角度，适配不同深度的储污塘作业需求，调整过程中管路随悬臂同步转动，接口处采用回转密封结构，保证角度调整时无介质泄漏。设备的动力输入端设置在岸侧基座位置，采用带防护壳的链传动或带传动结构连接动力源与泵送、搅拌组件，所有转动部件外侧均设置可拆卸式防护盖板，避免作业过程中杂物缠绕转动副。从安装边界来看，岸侧基座需预留平整硬化安装面，悬臂完全伸展时作业覆盖半径可覆盖十余米范围的塘面，作业时无需将设备整体移入塘内，仅需悬臂段探入液面即可完成全范围的搅拌混合作业，设备底部设置拖行连接结构，可通过农用拖拉机牵引在不同塘口之间转场，转场时悬臂可收拢至运输状态，整体外廓尺寸满足乡村道路通行的宽度与高度要求。结构建模过程中，对悬臂桁架的受力节点做了细化处理，每处焊接连接位、螺栓紧固位都保留了实际加工的倒角与焊缝余量，液压油缸的铰接点设置了润滑注油孔结构，输送管路的法兰连接位预留了密封件安装槽，所有外露金属件的结构设计都考虑了户外高湿、高腐蚀环境下的防护需求，关键受力部件的壁厚选取参考了重载农用设备的设计规范，避免长期作业出现结构变形。泵送入口处设置了格栅式过滤结构，可拦截塘内较大尺寸的杂物进入泵腔造成叶轮卡滞，搅拌叶轮采用开式刃口设计，可对板结的固态粪污进行预破碎，保证进入泵腔的介质粒径满足泵送要求，减少泵体堵塞故障。
