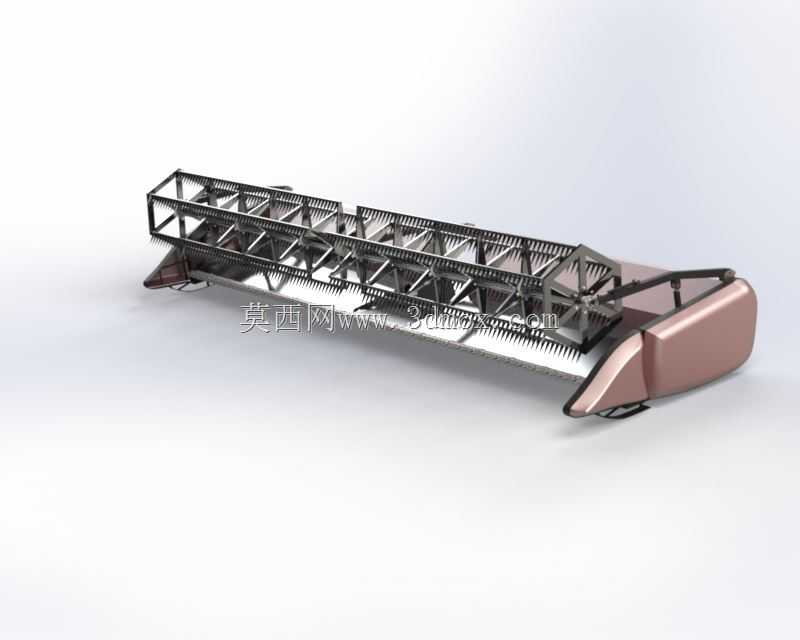

联合收割机割台前端拨禾切割装置

该装置为谷物联合收割机的核心前端作业部件，直接对接田间待收获作物，承担拨送作物、扶持茎秆、完成茎秆切割的核心作业功能，是决定整机收获作业效率、落粒损失率的关键结构。从实际田间作业场景来看，该部件需要在高低不平的田块中保持稳定作业姿态，既要适配小麦、水稻等不同高度的直立作物，也要能应对轻微倒伏作物的喂入需求，作业过程中需要持续承受作物茎秆的冲击、田间尘土的磨蚀，以及高速往复运动带来的振动载荷。

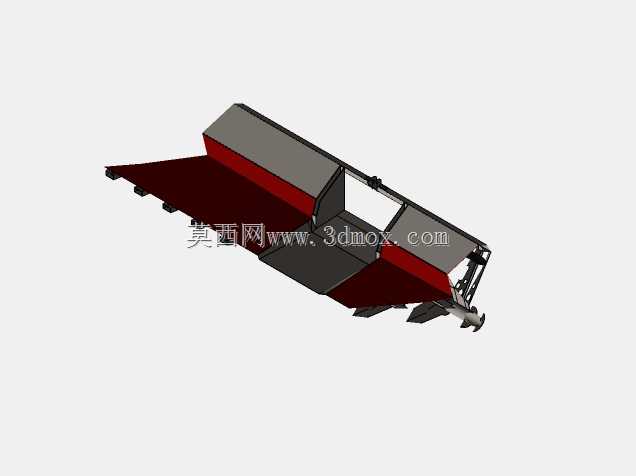

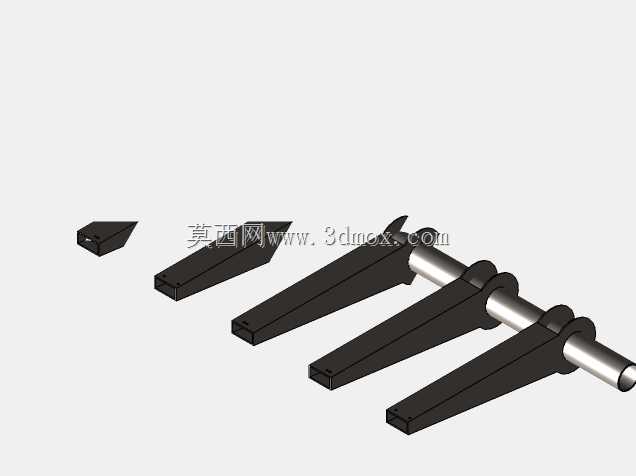

结构设计上，整体采用长条形卧式布局，主体框架为桁架式焊接结构，在保证整体抗弯抗扭刚度的前提下，尽可能降低前端悬臂重量，避免作业过程中因前端过重导致割台下沉、留茬高度不稳定的问题。拨禾链采用等间距拨齿排布，沿割台幅宽方向均匀布置，作业时拨齿以设定线速度回转，将前方作物向后拨送扶持到切割器位置，避免切割过程中茎秆倒伏造成漏割；切割器采用往复式动定刀配合结构，动刀做高频往复运动，定刀固定在刀梁上，动定刀间隙控制在合理范围内，保证茎秆切割顺畅无扯断现象，减少切割功耗。两侧的分禾器采用流线型曲面设计，作业时可将待割作物与未割作物顺利分开，避免作业幅宽外的作物被拉扯造成落粒损失，同时引导幅宽内的作物顺利进入拨禾区域。

安装边界方面，该装置整体幅宽匹配对应马力段收割机的喂入量设计，后端通过铰接点与割台主梁连接，配合液压调节机构可实现整体高度调整，适配不同留茬高度的农艺要求；动力输入通过侧边传动箱接入，分别为拨禾链回转、切割器往复运动提供动力，传动路径短，动力损耗小。设计过程中充分考虑了田间作业的维护便利性，易损的刀片、拨齿均采用快拆式固定结构，无需复杂工具即可完成田间更换；框架上预留的多个安装位可根据不同作物收获需求加装扶禾器、防缠草挡板等附件，拓展装置的适用场景。作业时该装置的作业高度可随地面仿形机构实时调整，保证切割留茬高度均匀，同时避免切割器插入土中造成部件损坏，整体结构的重心靠近铰接安装点，有效降低了割台升降液压缸的负载，提升了整机作业的操控稳定性。
