概念双轮栏架式农用运输载具结构

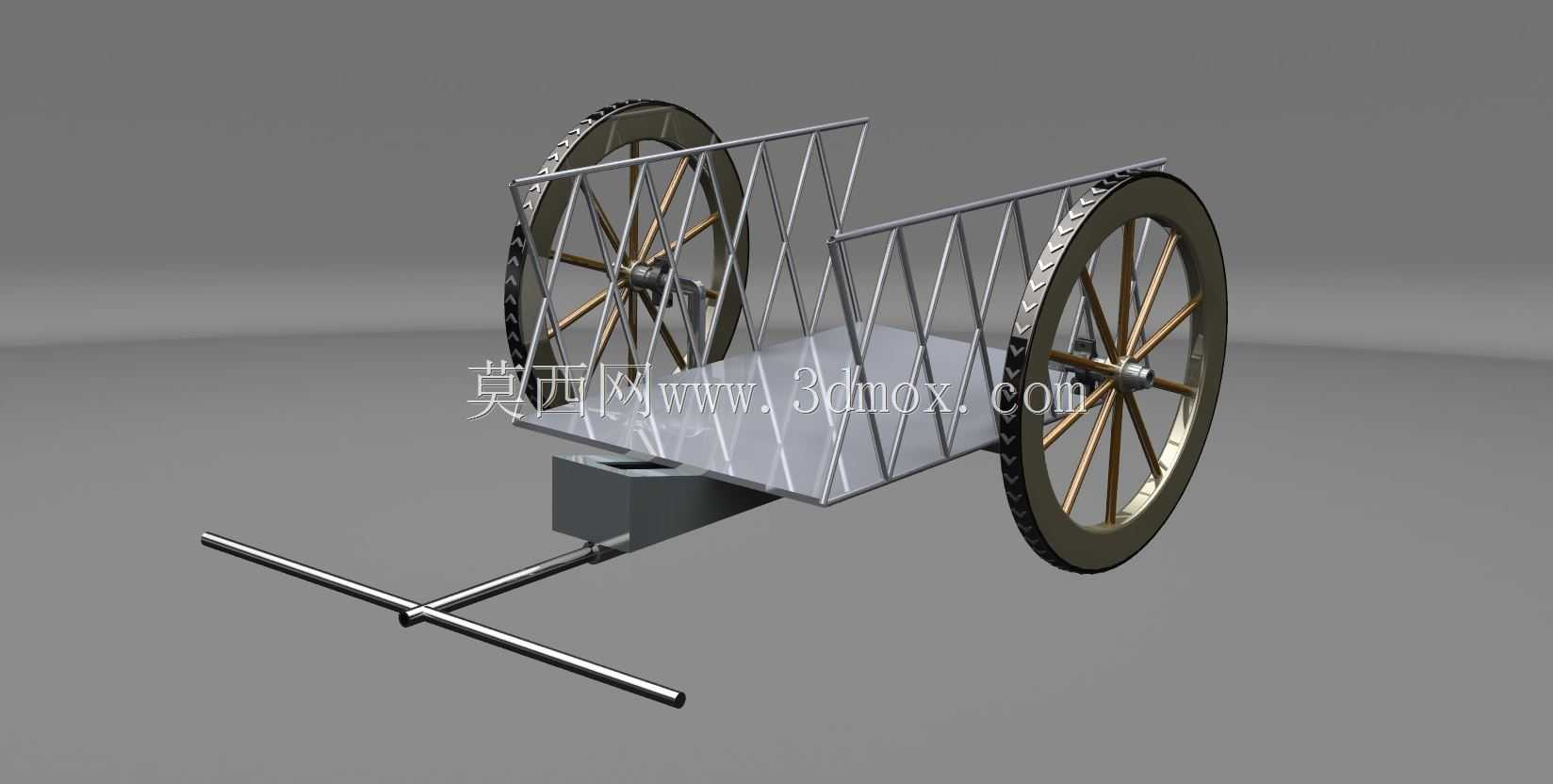

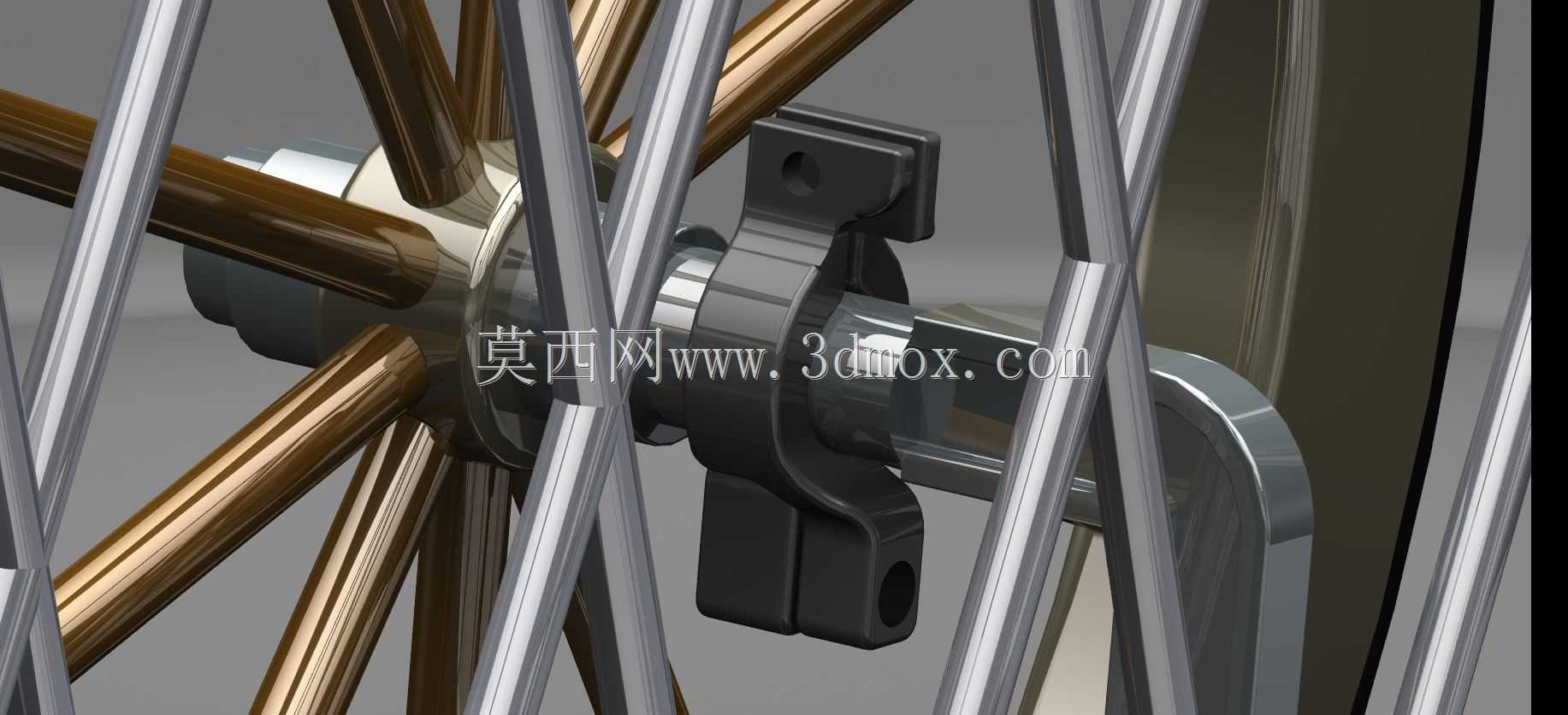

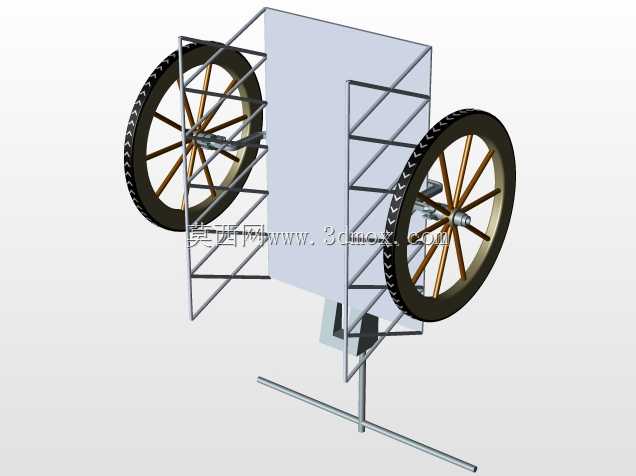

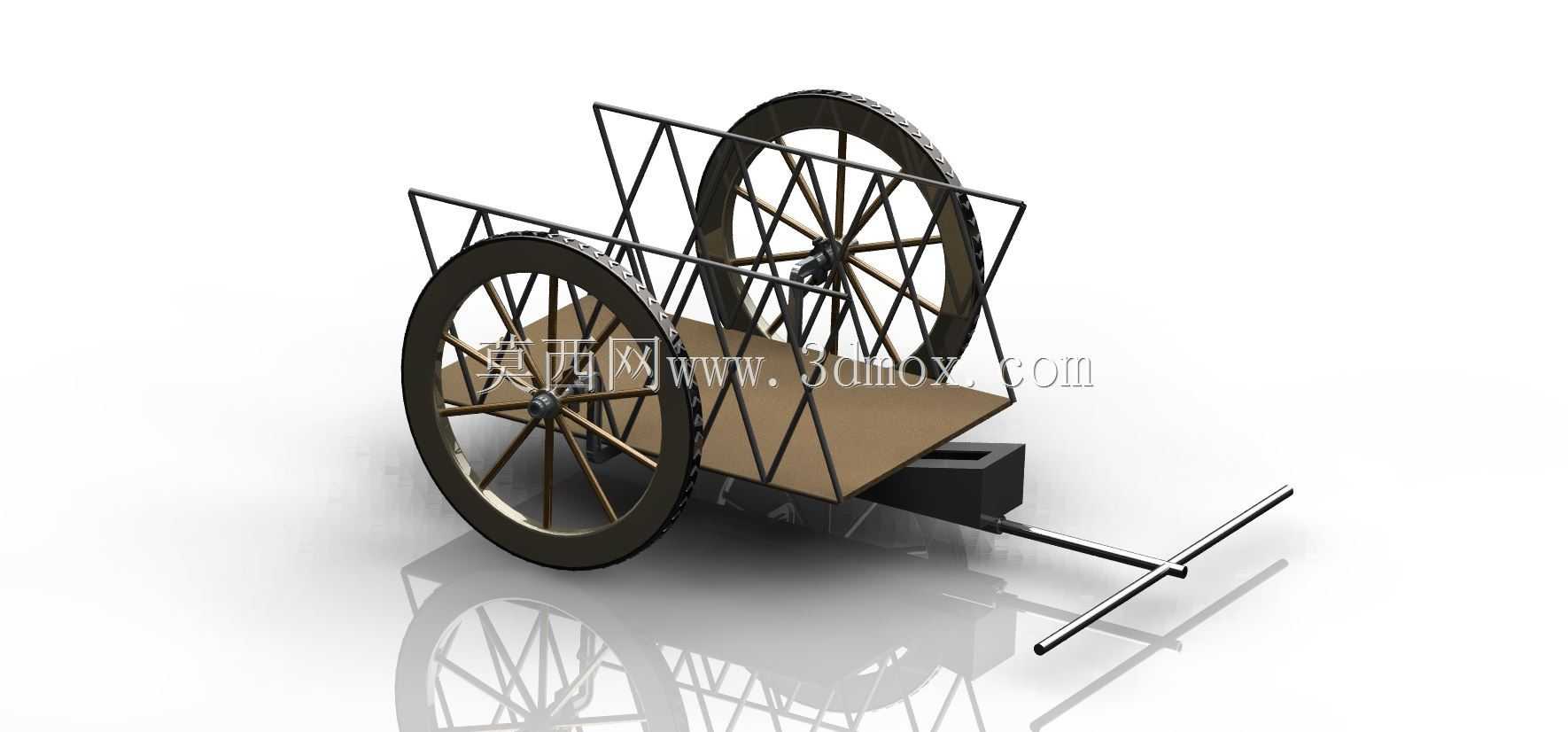

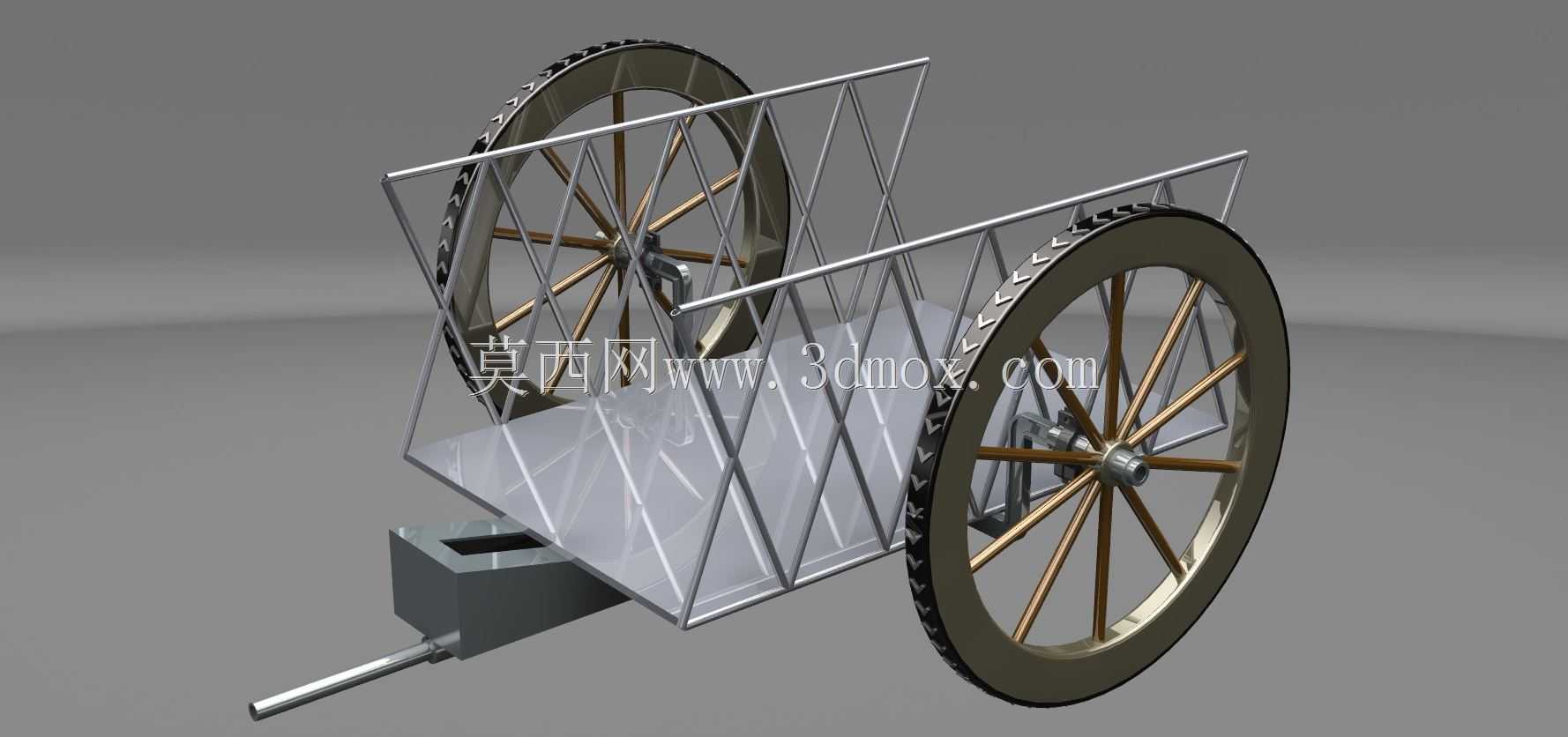

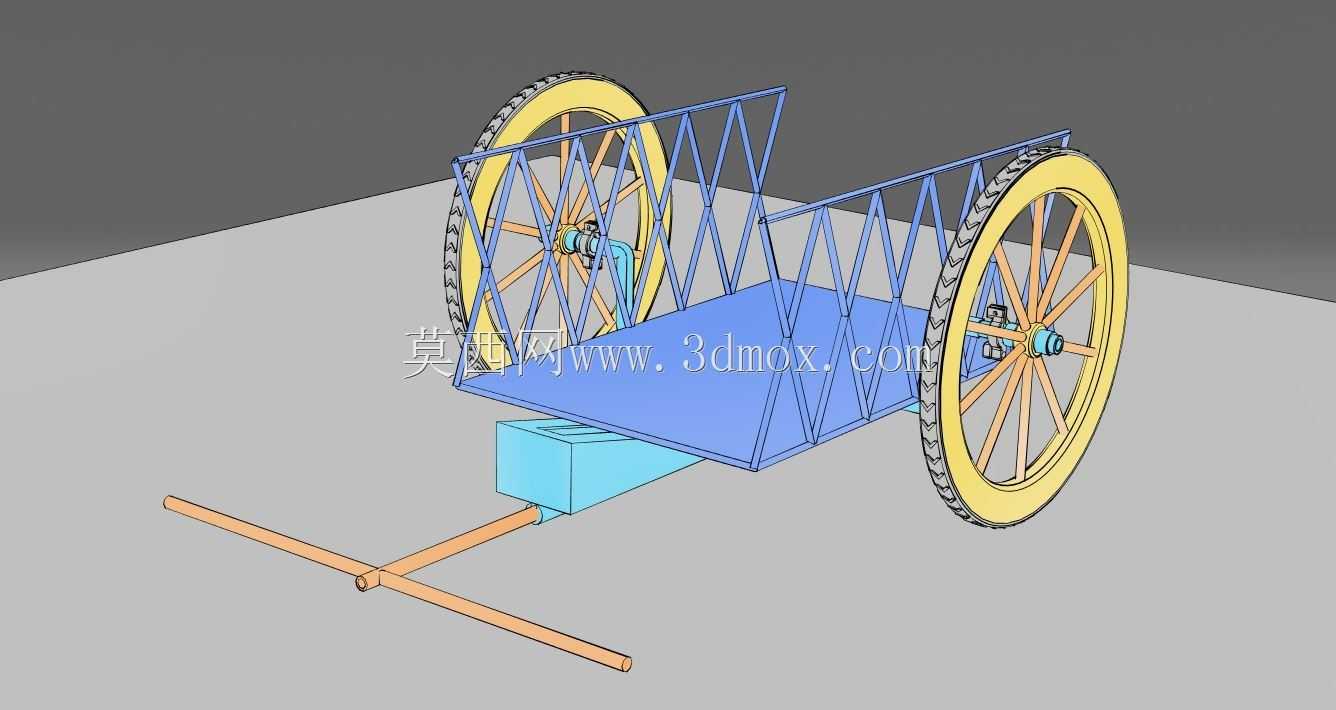

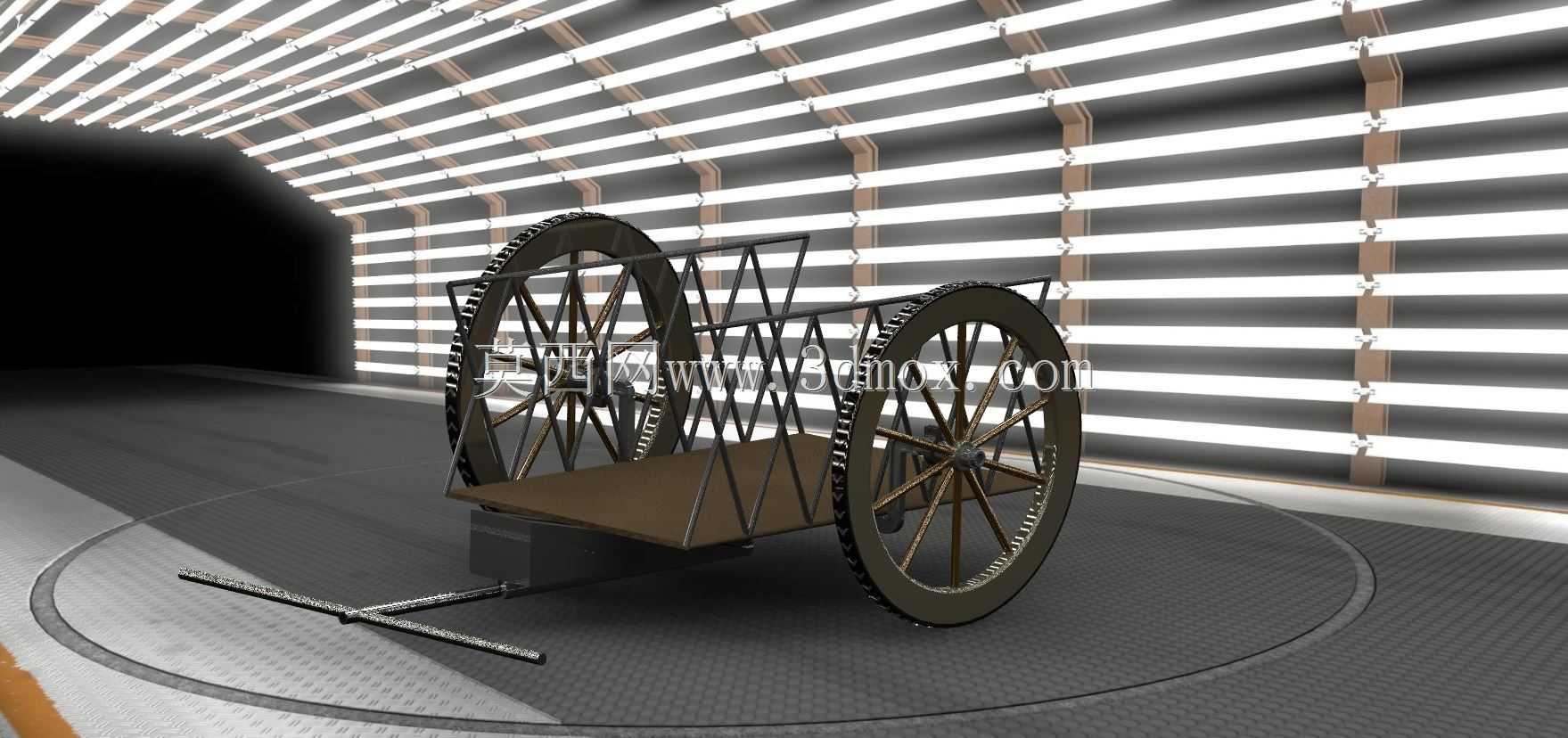

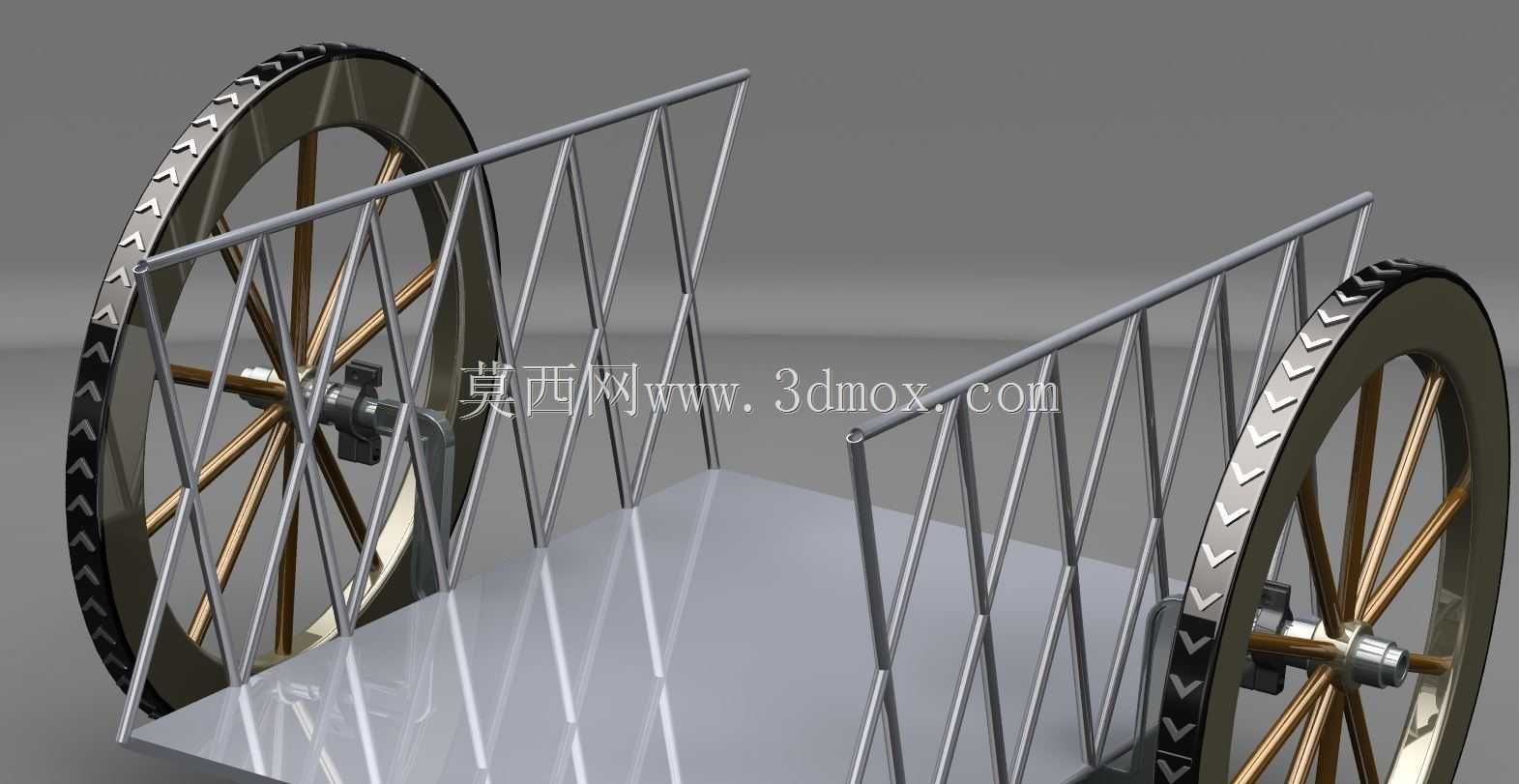

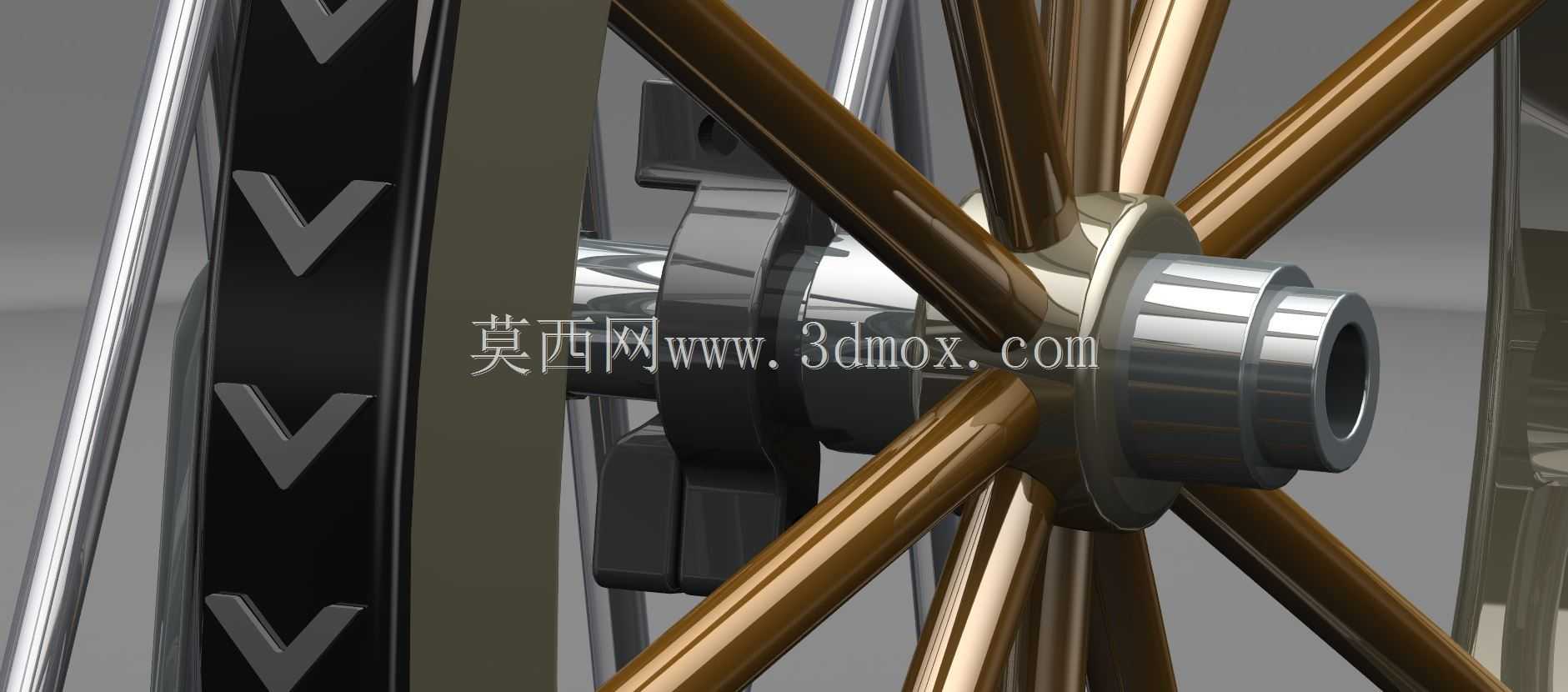

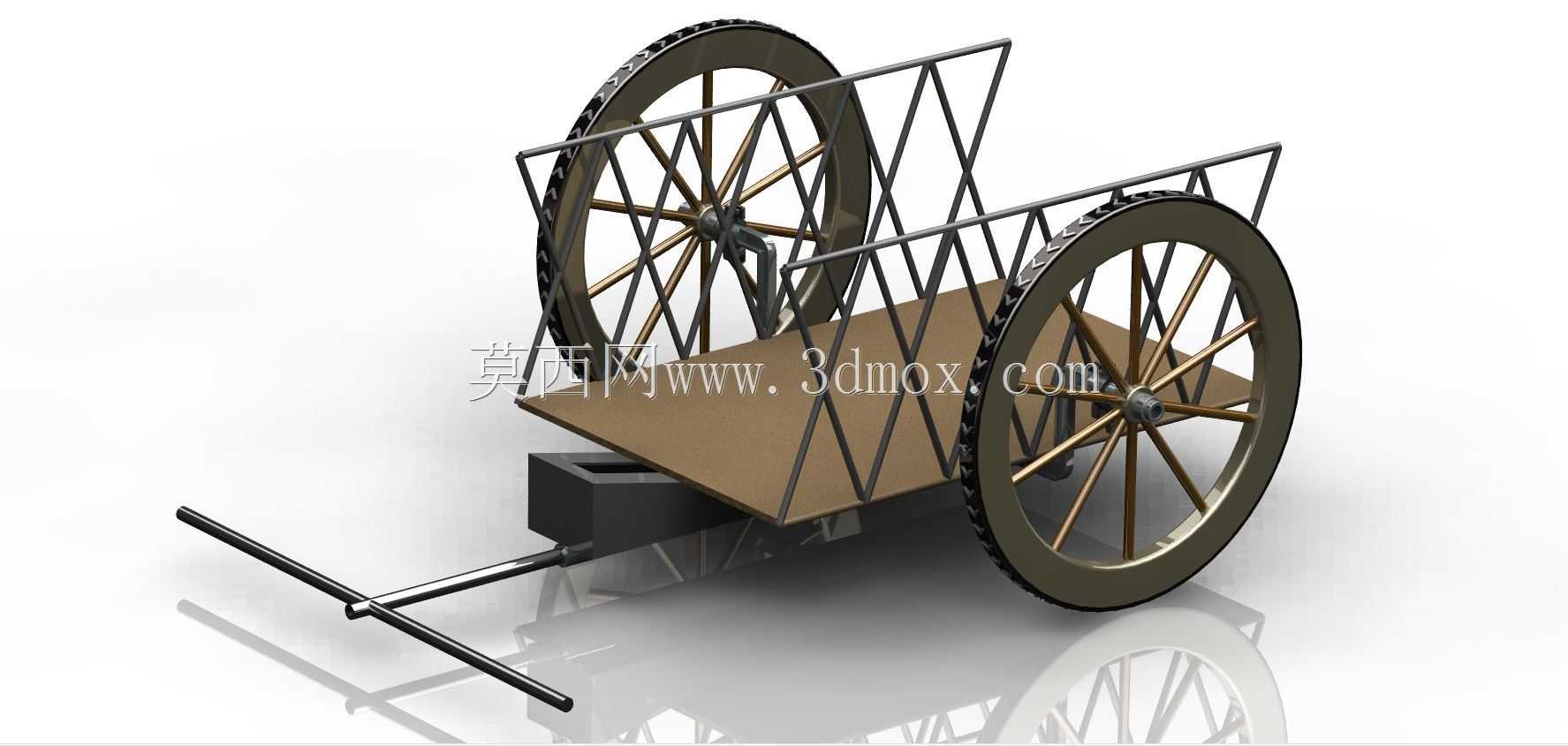

这款双轮栏架式载具的设计，最初瞄准的是丘陵零散地块、果园行间这类狭窄作业场景的短途转运需求，这类场景下常规动力运输车辆通行宽度不足，人力挑运效率极低，需要结构轻量化、转向灵活的小型载具完成农资、采收作物的短距离驳运。从结构布局来看，载具采用对称双轮支撑设计，轮距匹配多数果园行间、田埂步道的通行宽度，轮组采用大直径辐条式结构，轮缘带有防滑齿形结构，能够在泥泞、松软的非硬化路面获得足够抓地力，避免作业过程中出现打滑陷车的问题。承载平台为平整板式结构，平台两侧设置可折叠的菱格形栏架，栏架采用薄壁金属管材焊接成型，斜向支撑的菱格结构在降低整体自重的同时，能够提供足够的侧向防护能力，避免装载的散装物料、成件农资从侧面滑落，栏架放倒后可拓展平台承载面积，满足大尺寸物件的临时转运需求。设计过程中优先考虑了载具的重心匹配，将承载平台的重心位置设置在轮轴略靠前的区域，操作人员仅需要施加很小的抬升力即可控制载具的平衡与转向，长时间作业也不会产生过度的肢体负荷。轮组与承载平台的连接采用可拆卸式轴座结构，维护时可快速完成轮组的拆卸更换，轴座位置预留了标准安装接口，可根据作业场景需求更换不同宽度、不同胎面的轮组，适配硬化路面、山地土路等不同通行条件。栏架的铰接位置设置有限位结构，升起后可自动锁止固定，不需要额外的插销固定件，操作过程更加便捷，栏架管材的连接处均做了圆弧过渡处理，避免装载、卸货过程中剐蹭包装袋或者划伤操作人员。承载平台的底面做了加强筋布局，在板材厚度较薄的前提下保证平台的抗弯强度，满载状态下不会出现明显的中部下挠变形，平台边缘预留了捆扎孔位，可通过绑带对装载的货物进行额外固定，应对坡地运输时的货物滑移风险。整体结构没有多余的冗余设计，所有受力构件的截面尺寸都经过载荷校核，在满足额定承载能力的前提下尽可能降低自重，方便单人完成抬运、转向等操作，适配农业生产过程中零散、多频次的短途转运作业需求，也可经过简单改装用于厂区小件物料的周转、集市摊位的货物转运等场景。
