农用圆草捆包膜作业夹持装置结构

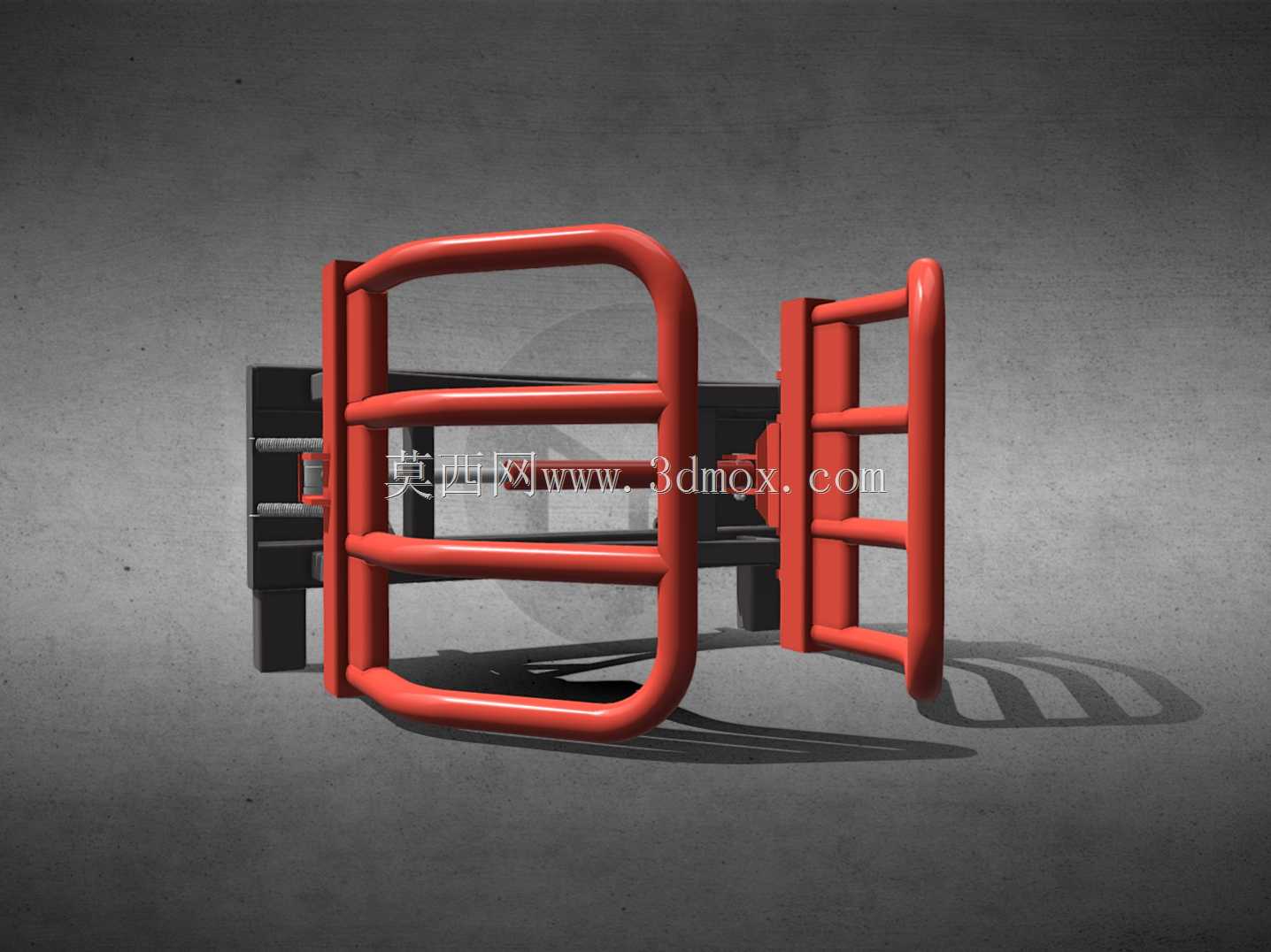

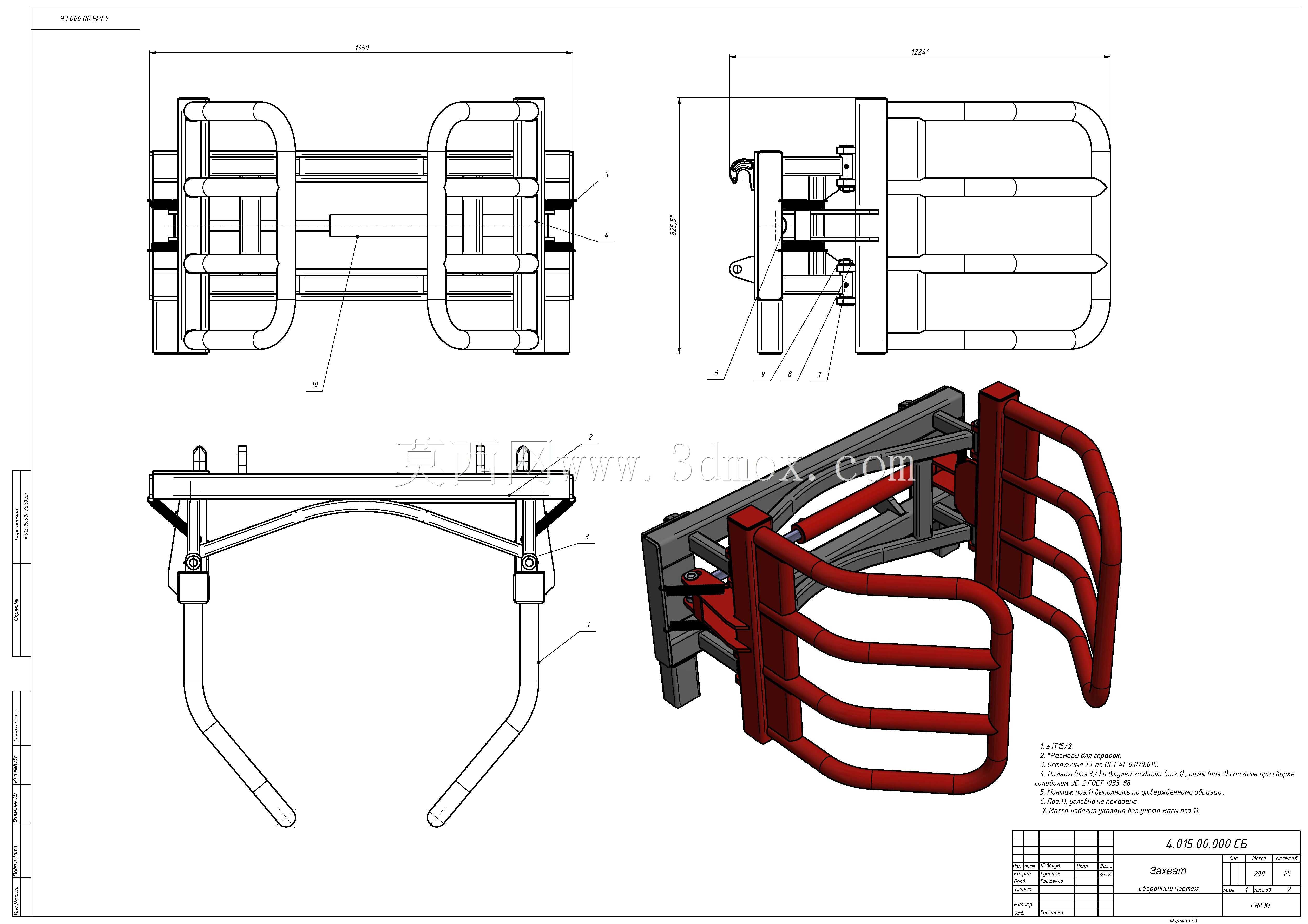

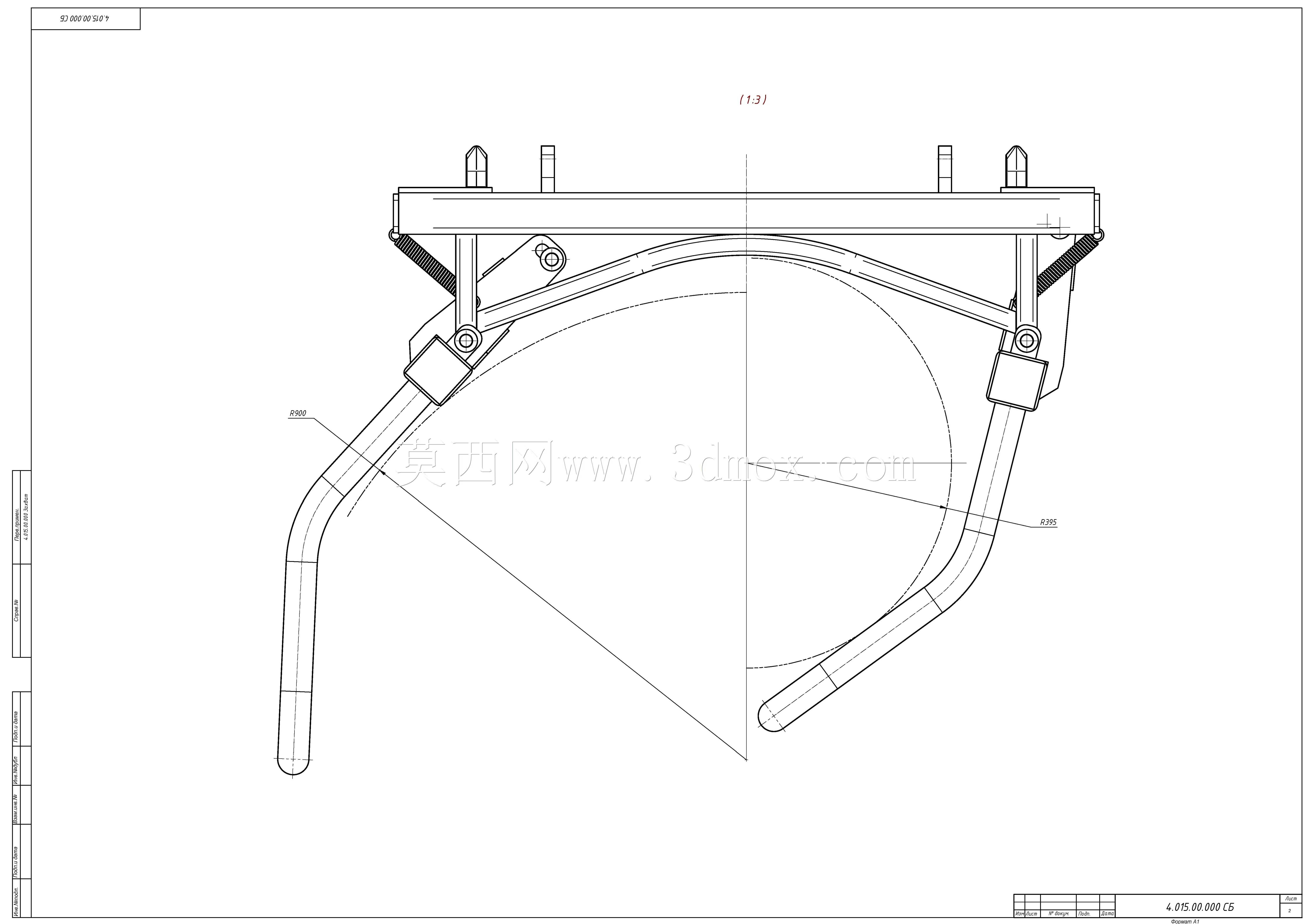

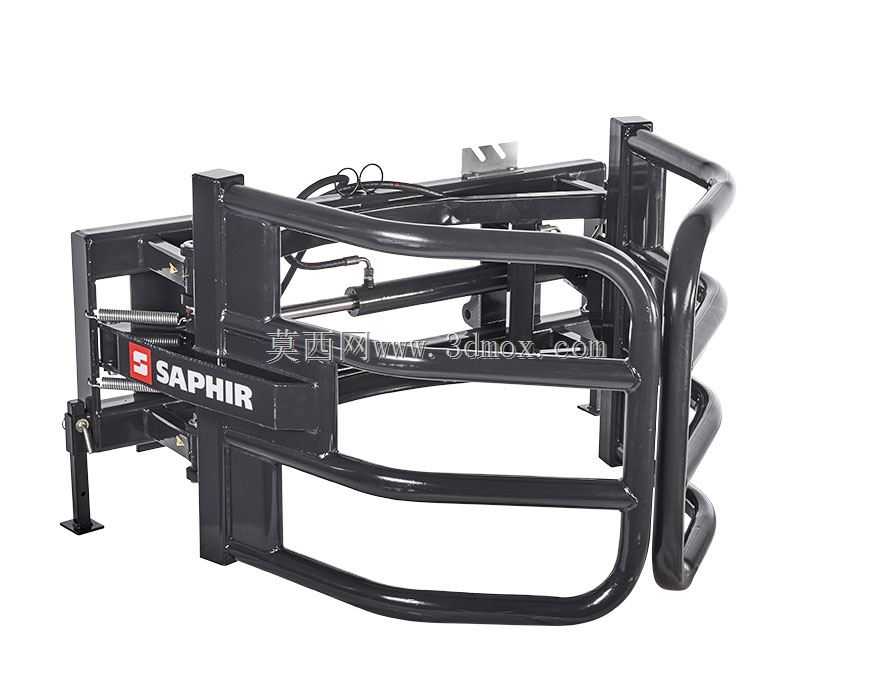

这款夹持装置主要配套农用装载机、伸缩臂叉装车使用，面向牧场、秸秆收储站点的圆草捆包膜、转运作业场景，解决包膜后草捆易破损、人工转运效率低的实际痛点。从结构设计来看，两侧对称布置的弧形框架采用圆管弯制成型，框架内侧设置多道横向加强筋，既保证足够的夹持接触面积，避免局部压强过大戳破草捆外的包膜层，又能通过圆管的圆弧过渡减少对包膜的剐蹭损伤，框架边缘全部做倒圆角处理，没有尖锐突出结构，适配缠绕了拉伸膜的软质草捆作业需求。装置中部的连接座采用标准快换接口设计，可直接匹配多数主流农用装载设备的挂接尺寸，安装时无需额外改装连接架，挂接后通过两侧的液压油缸驱动夹持臂开合，开合行程覆盖直径1米到1.8米的常规圆草捆尺寸，夹持力可通过配套液压系统的溢流阀调整，既能保证夹持草捆转运时不松脱，也不会因压力过大挤变形草捆、破坏包膜密封性。设计过程中优先考虑了农牧作业的恶劣工况，整体框架采用厚壁无缝钢管焊接成型，焊接位置全部做坡口满焊处理，焊后打磨应力集中位置，表面喷涂耐磨耐候的防护涂层，可适应露天场地的扬尘、潮湿、低温等作业环境，长期使用不易出现锈蚀、焊缝开裂问题。夹持臂的铰接位置采用自润滑衬套配合硬化销轴，日常作业无需频繁加注润滑脂，减少农牧区设备维护的工作量，铰接处设置防尘密封圈，避免草屑、尘土进入铰接缝隙造成部件磨损。实际作业时，操作人员驾驶配套设备对准草捆中心位置，操控液压阀驱动两侧夹持臂缓慢收拢，待弧形框架完全贴合草捆侧面后即可起吊转运，可直接完成包膜后草捆的堆垛、装卸车作业，相比传统的抱夹式属具，这款装置的双侧对称受力结构能让草捆保持水平状态，转运过程中不会出现草捆倾斜、包膜松脱的问题，尤其适合刚完成包膜、膜层还未完全贴合的草捆短距离转移，也可配合包膜机完成草捆的上料、下料辅助作业，大幅降低人工作业的劳动强度，提升秸秆收储、牧草加工环节的作业效率。安装时需注意配套设备的液压输出压力匹配，确保夹持力调节范围符合作业草捆的重量要求，挂接后需空载测试开合行程是否顺畅，确认铰接部位无卡滞、液压管路无渗漏后再带载作业。
