螺杆挤压式塑料造粒生产设备结构

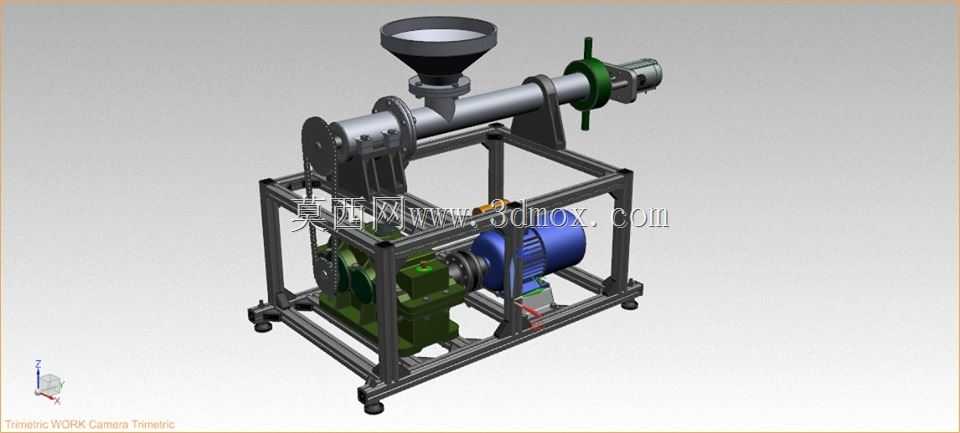

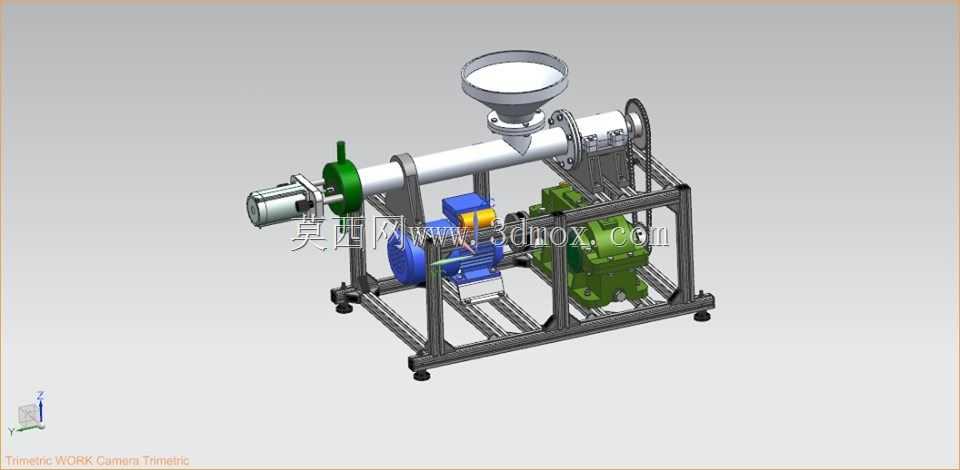

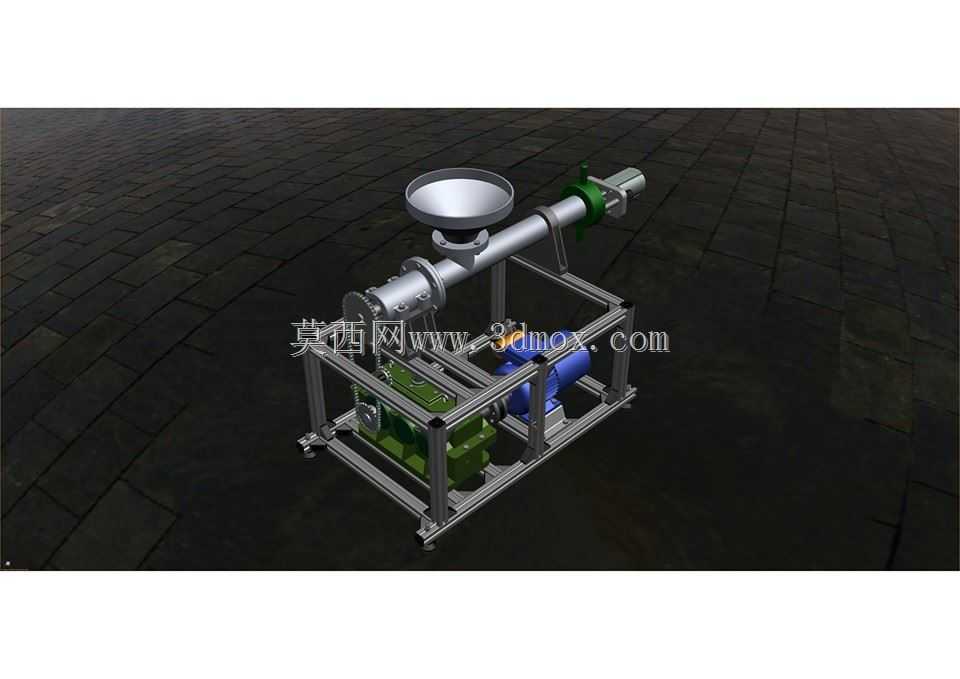

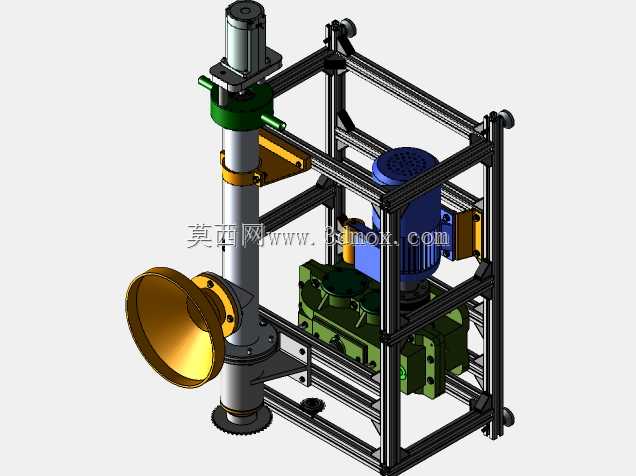

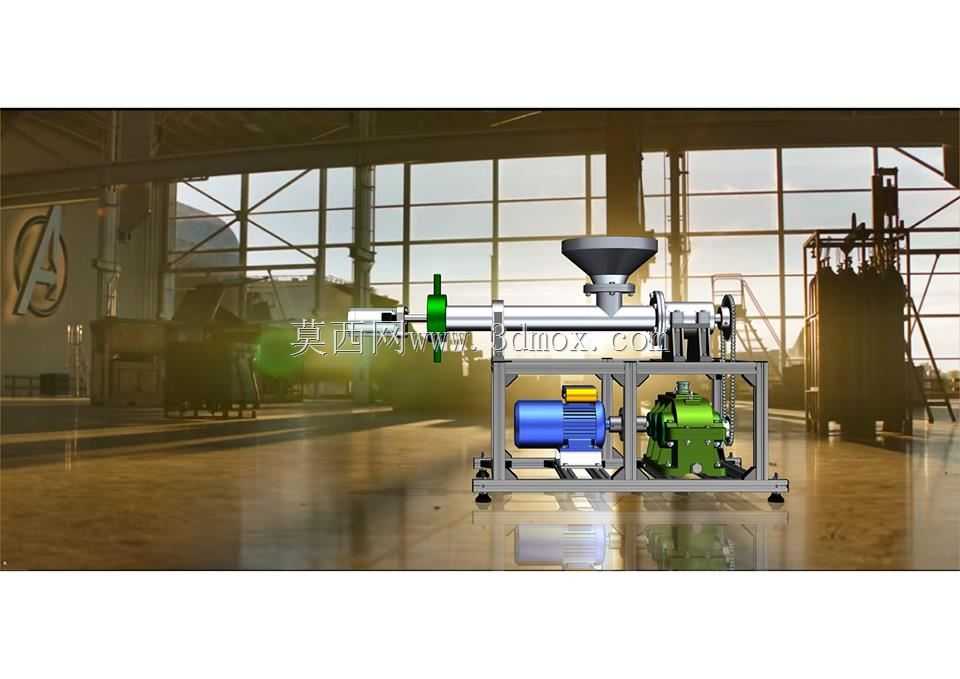

这套造粒设备的三维结构，主要面向塑料回收改性、母粒制备的生产场景，适配中小型塑胶加工厂的连续化造粒作业需求，可处理熔融状态的塑料原料，通过螺杆挤压、切粒成型得到均匀的塑料颗粒成品。设备整体采用落地式框架安装结构，底部机架采用标准型材焊接拼装，预留了地脚螺栓安装孔位，安装时需保证机架水平度偏差不超过千分之二，避免螺杆运转时出现偏心磨损，设备整体占地长度约2.2米，宽度约0.8米，高度约1.6米，上方进料口距离地面高度约1.4米，可匹配常规人工投料或者自动上料机的出料高度，无需额外搭建过高的操作平台。传动端采用电机搭配减速机的驱动布局，电机输出动力经减速机减速增扭后传递给挤压螺杆，螺杆转速可通过配套调速装置在10-80rpm区间调节，适配不同熔融指数的塑料原料加工需求，避免转速过高导致原料剪切过热降解，或是转速过低造成出料效率不足。挤压筒体外部预留了加热模块安装位，可分段设置加热温度，保证筒内原料全程处于均匀的熔融状态，筒体与机架之间采用隔热垫块分隔，减少热量向机架传递造成的能耗损失，同时避免机架受热变形影响装配精度。进料斗采用上宽下窄的锥形结构，内壁做光滑过渡处理，避免原料架桥堵塞，进料口与筒体衔接处设置了防返料挡边，减少螺杆挤压过程中熔融原料从进料口溢出的问题。出料端适配多孔模板与旋转切刀结构，切刀与模板端面的间隙可通过调节螺栓微调，保证切出的颗粒长度均匀，不会出现粘连或者长条料的情况。设计过程中对各部件的装配干涉做了全面校验，传动部件外侧预留了安全防护罩的安装位置，日常维护时可快速拆卸防护罩检查皮带张紧度、减速机润滑油位，筒体段预留了温度传感器的安装接口，可实时监测各段加工温度，匹配生产线的自动化温控需求。机架底部设置了可调式支撑脚杯，可在不平整的车间地面调整设备水平，无需额外做地基预埋，降低车间安装的改造成本，各传动部件的同轴度公差控制在0.05mm以内，减少运转过程中的振动与噪音，延长轴承与密封件的使用寿命。
