壁挂式安装异形连接支撑构件

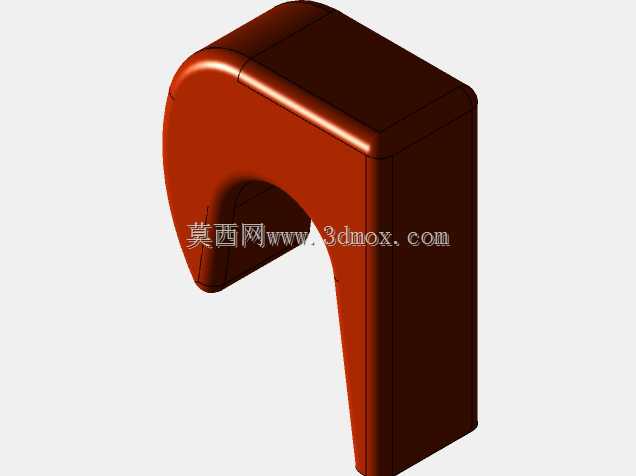

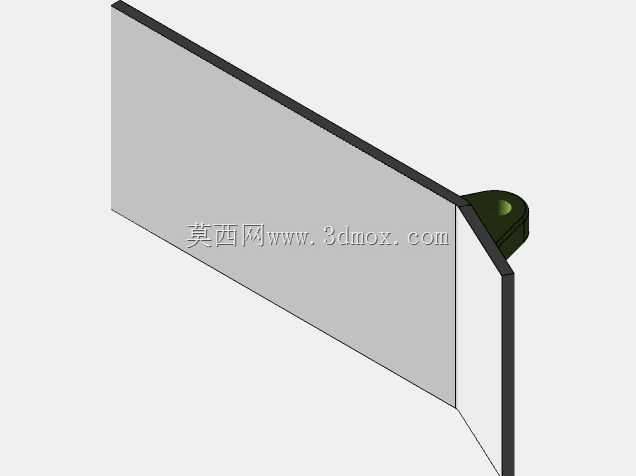

这类壁挂式异形连接支撑构件，多应用在室内壁挂置物、小型设备侧装固定、管线辅助挂载等场景，日常在实验室墙面挂载小型仪器支架、办公区墙面固定置物托架、工业车间侧装小型走线架的场景中十分常见，核心作用是通过垂直安装面的受力承载，将挂载物的载荷均匀传递到墙面基体上，避免挂载物出现下坠、歪斜的问题。从结构设计来看，构件分为两个功能独立的连接单元，分别适配不同的挂载接口需求，棕褐色的弧形抱合式连接端，内部做了半圆弧面的贴合设计，能够与圆杆类、圆柱状的挂载件实现面接触配合，相比点接触的固定结构，能大幅降低接触面的压应力，避免长期承载下出现接触面压溃变形的问题，端部的延伸段做了等厚的实体结构，保证连接端的抗扭刚度，在挂载物受侧向力时不会出现连接端断裂的情况。下方的绿色三角状支撑单元，采用了斜向加强的筋式结构，整体轮廓贴合壁挂安装板的折边角度，底部的开孔用于穿装固定螺丝，能够将支撑单元牢牢锁定在安装基板上，三角结构的设计可以在最小材料用量的前提下，提升垂直方向的承载能力，应对挂载物的竖向载荷。设计过程中首先要明确安装边界，安装基板为垂直布置的平板结构，两个连接构件都固定在基板的同一侧安装面上，安装时需要保证两个构件的相对位置精度，弧形连接端的中心轴线要与下方支撑件的承载面保持平行，避免挂载后出现附加的弯曲应力。构件与安装板的贴合面都做了平面度处理，保证安装后不会出现贴合缝隙，避免长期受载下出现应力集中。外形尺寸方面，弧形连接端的半圆内径适配常规直径的圆杆类挂载件，整体伸出安装板的长度控制在合理范围，避免伸出过长导致弯矩过大影响承载稳定性，下方支撑件的斜边角度经过受力校核，能够将竖向载荷分解为沿安装板方向的分力和垂直安装板的分力，配合固定螺丝的锁紧力，保证整体结构的连接可靠性。这类构件在实际选型时，需要根据挂载物的重量、受力方向确认安装螺丝的规格，同时要确认墙面基体的强度，在轻质隔墙面上使用时需要提前加装背板，分散安装点的受力，避免墙面被拉裂。建模过程中对两个连接构件的过渡圆角都做了处理，避免尖锐棱角造成安装划伤，同时圆角结构也能降低构件热处理或者注塑成型时的应力集中问题，提升构件的整体使用寿命。
