45度内螺纹连接弯管结构设计

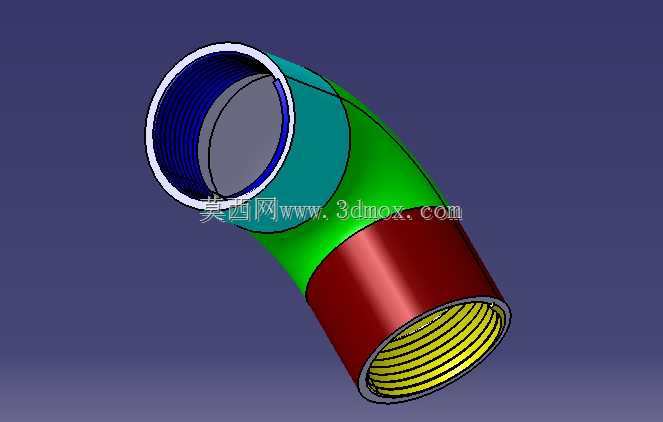

在液压站油路排布、车间压缩空气管网布设、小型给排水支路改造、化工试剂输送管路搭建这类现场施工场景里，经常会遇到管路需要转向同时还要保证连接密封性的需求，这时候带内螺纹的弯管就是非常实用的连接件。这款弯管采用45度弯折角度设计，相比90度弯管，流体经过时的局部阻力损失更小，不会在弯折处形成明显的涡流区，对于输送带有微小固体颗粒的流体介质时，能减少颗粒在弯折处的沉积概率，降低管路堵塞的风险。两端的内螺纹采用标准管螺纹设计，螺纹牙型经过规整建模，牙距和牙高符合通用管螺纹规范，安装时可以直接和同规格的外螺纹接头、管道端头旋合，不需要额外焊接或者粘接，现场拆装维护都很方便，适合需要经常拆解检修的管路节点。从设计思路来看，建模时先确定两端接口的中心轴线夹角，保证弯折段的曲率半径均匀过渡，没有突变的折角，管壁厚度沿着整个流道保持一致，既不会因为局部过薄导致承压能力不足，也不会因为局部过厚造成材料浪费、整体重量偏大。弯管的外表面做了分段的视觉区分，实际生产中不同的色段可以对应不同的表面处理工艺，比如和流体接触的内壁做防锈钝化处理，外壁根据使用环境做喷塑或者镀锌处理，提升不同工况下的耐腐蚀性。安装边界方面，两端内螺纹的同轴度偏差控制在标准允许范围内，旋合安装时不会出现别劲的情况，弯折段的外轮廓尺寸经过校核，在密集排布的管路群里安装时，不会和相邻的管路、阀件产生空间干涉，预留的扳手操作空间足够，现场施工时不需要额外调整周边管路位置就能完成紧固。这类弯管在实际使用中，除了常规的流体输送场景，也可以用在设备的气路控制支路、润滑系统的油路转向节点，相比直角接头，介质流动更顺畅，能有效降低管路运行时的振动和噪音，长期使用的密封可靠性也更有保障。建模过程中对螺纹收尾处做了平滑过渡处理，避免应力集中在螺纹末端，提升管件的抗疲劳强度，在有一定压力波动的管路里使用时，不容易出现开裂、渗漏的问题。
