农用牵引式折叠重耙机架结构设计

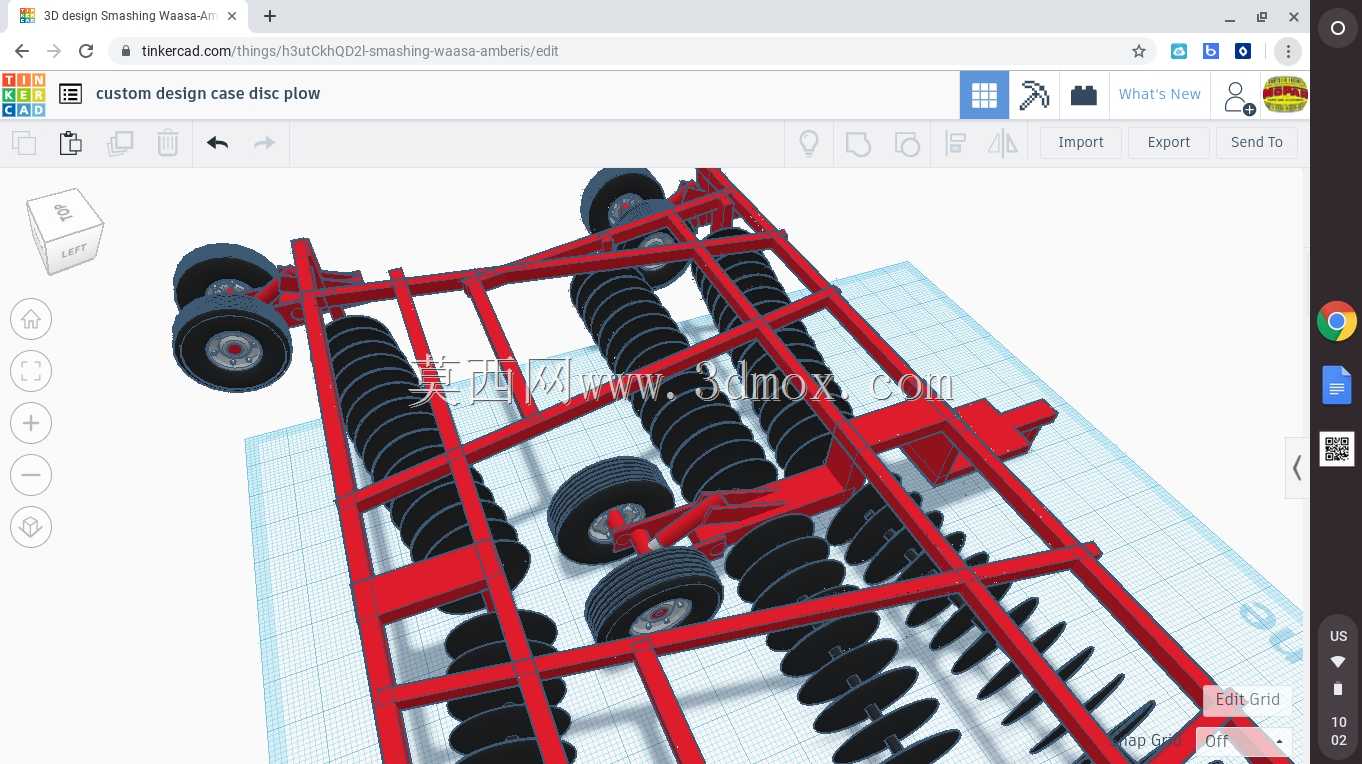

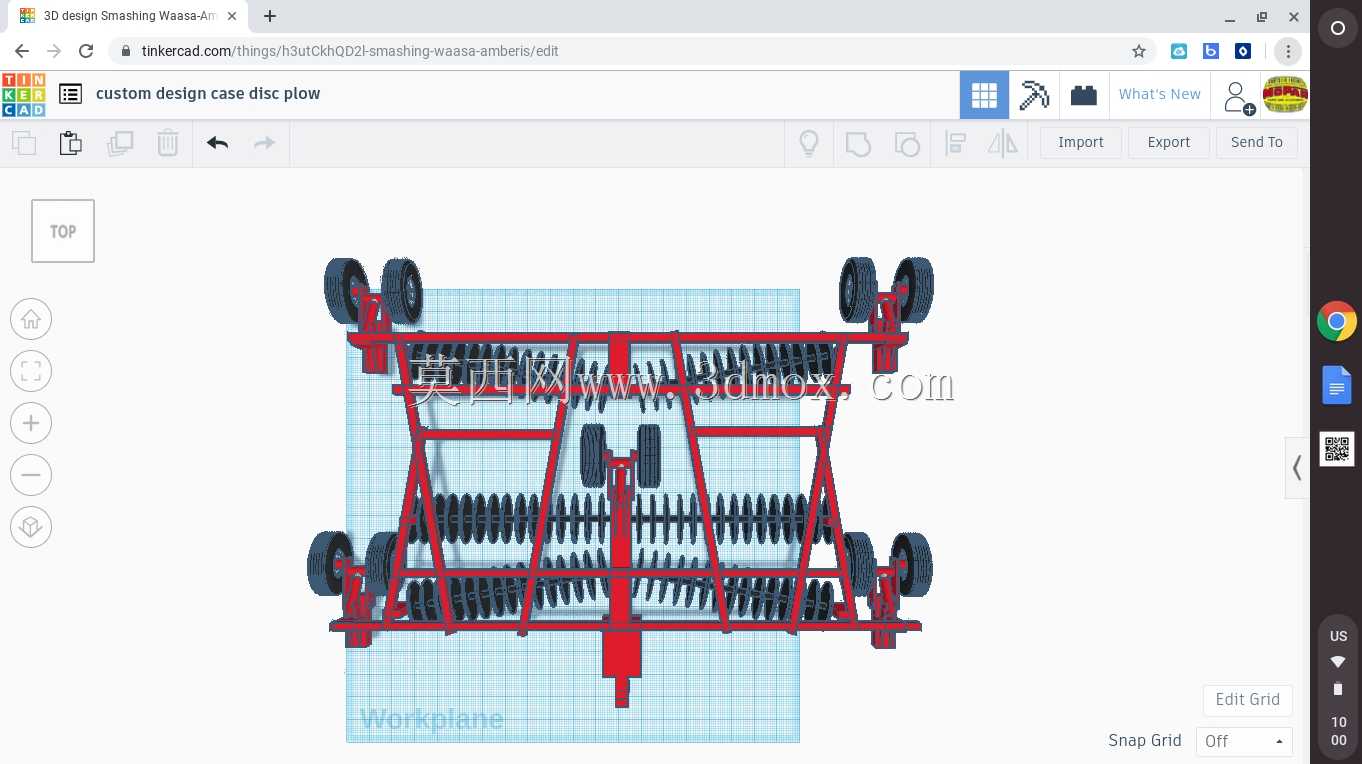

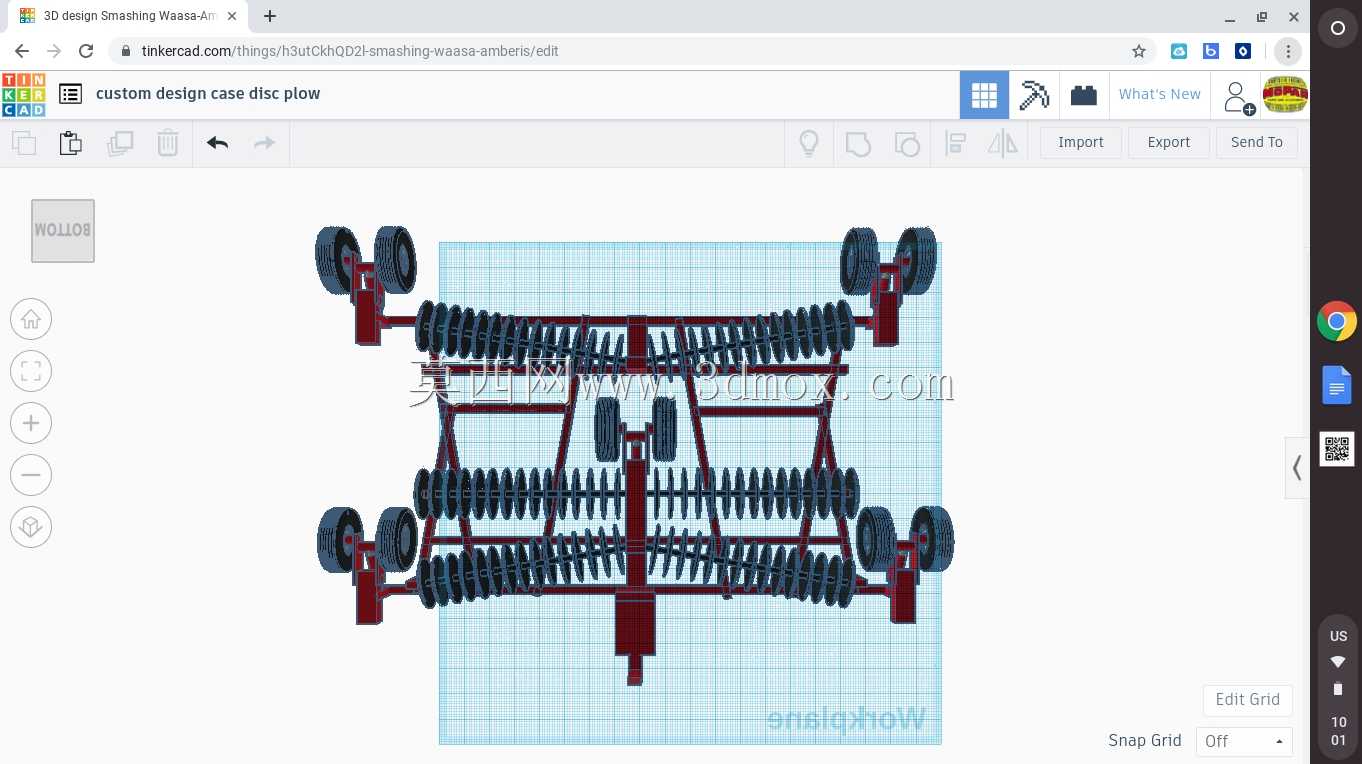

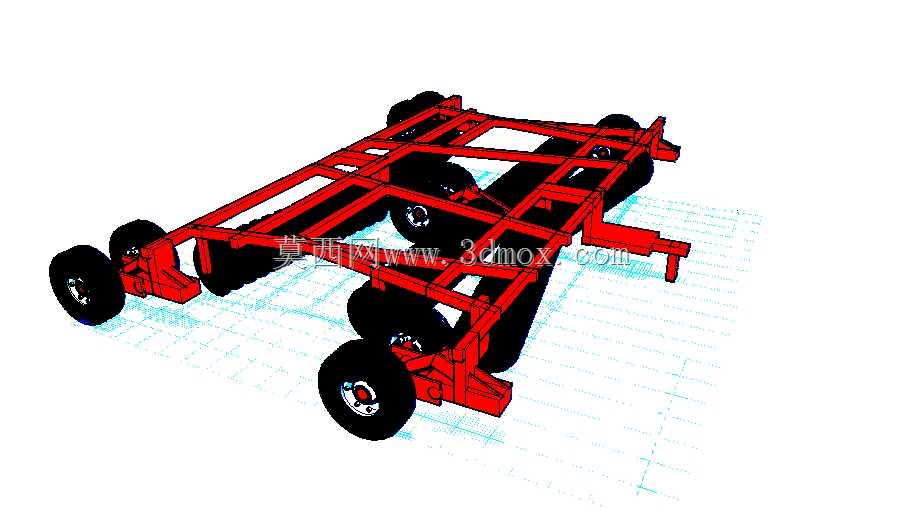

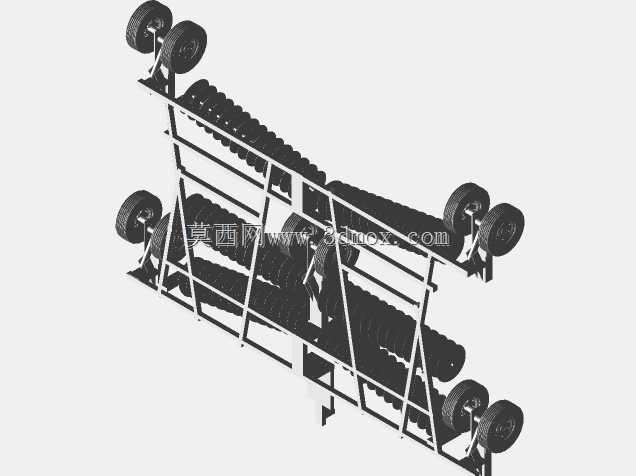

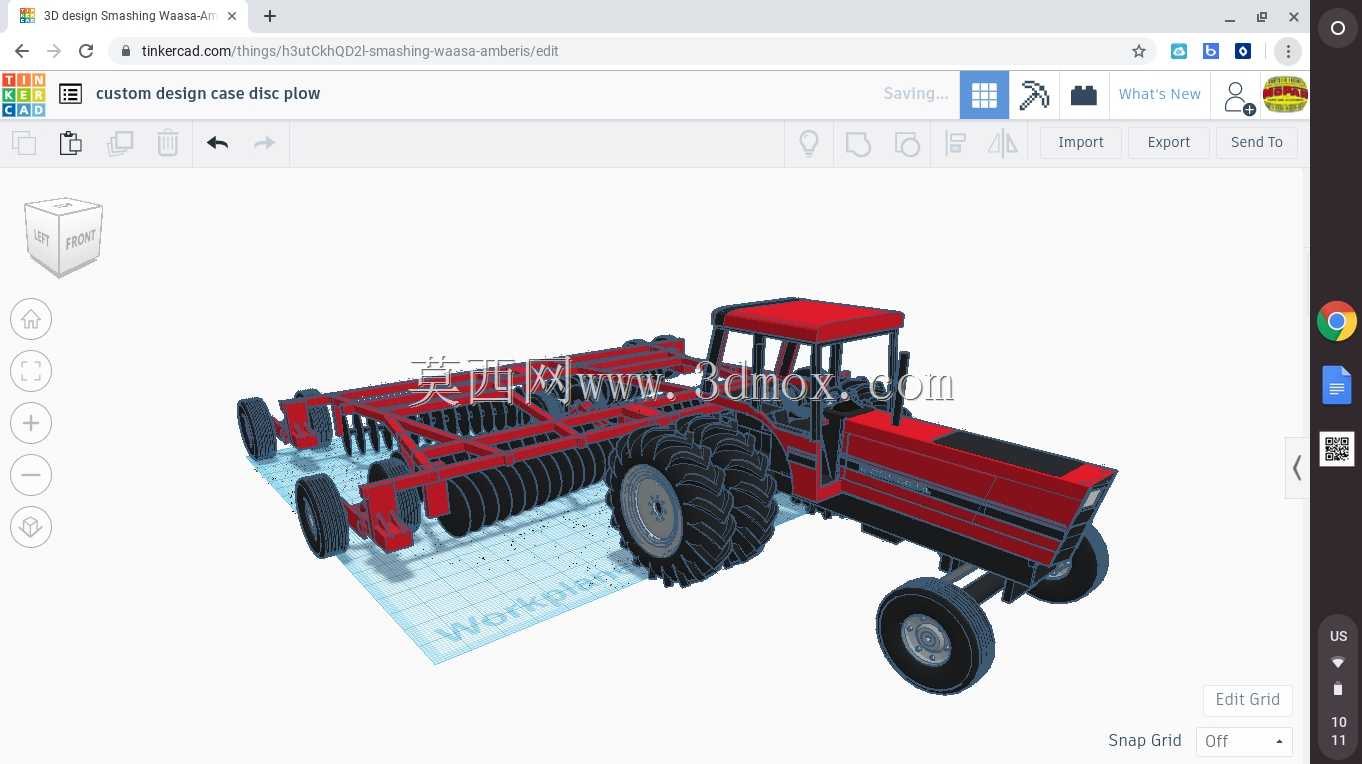

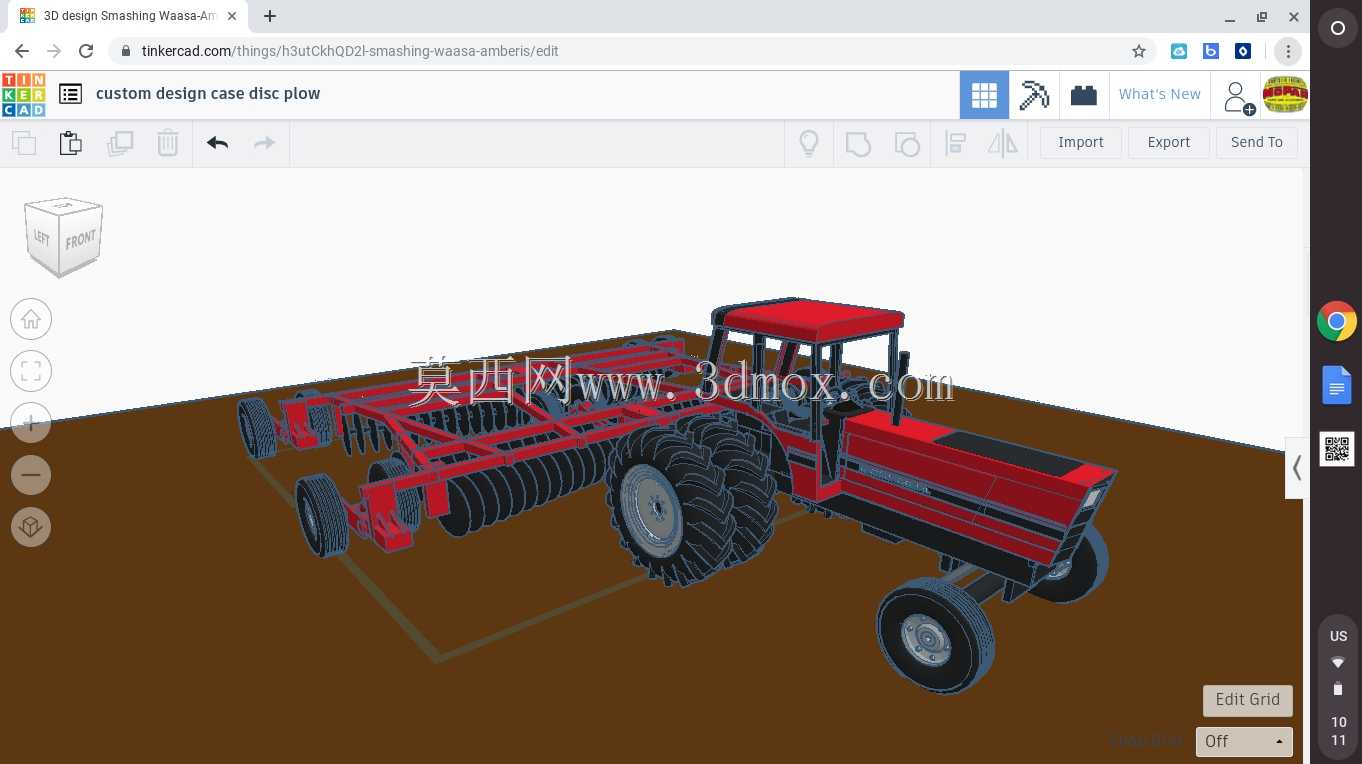

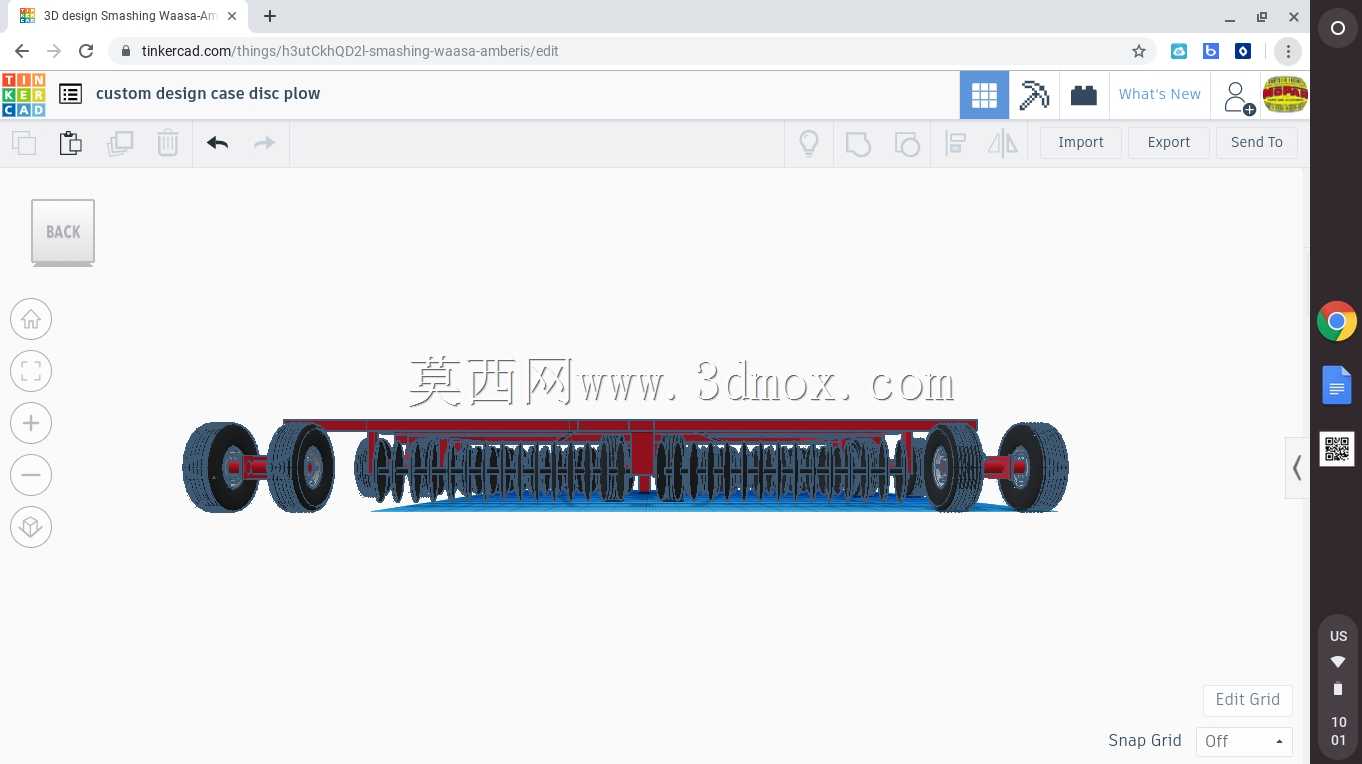

这款圆盘耙属于大田耕整地环节的核心配套农具，主要适配大马力轮式拖拉机开展播前整地、收后灭茬、秸秆还田后的碎土混拌作业，在东北黑土区、华北旱作区的规模化农场应用极广，相较于轻耙，重耙的切土深度更大，能将地表以下12到18厘米的板结层切碎，同时把作物残茬、表层杂草翻埋到耕作层内部，避免残茬漂浮影响后续播种作业。从结构设计来看，整体采用牵引式框架布局，主框架为矩形管拼焊的桁架结构，这种结构比传统槽钢焊接的机架减重15%左右，同时抗扭刚度提升20%，在遇到石块、树根等田间障碍物时，框架能通过微量形变分散冲击载荷，避免局部焊缝开裂。行走轮组采用多轮分布式布局，前后各设置两组行走轮，作业状态下行走轮抬升离开地面，耙片组在自重加配重的作用下切入土壤；转场运输时，液压油缸驱动行走轮下落，将整个耙架抬升至运输高度，满足乡村道路的通行限高要求。耙组采用对称偏置排布，前后两列耙片的凹面方向相反，作业时不会出现偏牵引问题，拖拉机不需要额外修正行驶方向，能降低驾驶员的劳动强度，每个耙片都配备独立的轴承座与刮泥板，在黏重土壤作业时，刮泥板能及时清理耙片上附着的黏土，避免耙片夹泥导致碎土率下降。安装边界方面，牵引点高度适配拖拉机后牵引板的标准高度区间，牵引销孔直径符合农用机具的通用配套尺寸，不需要额外改装牵引装置就能直接挂接；整机折叠后的宽度符合道路运输的宽度要求，展开后作业幅宽能覆盖多个播种带，减少拖拉机进地次数，降低对土壤的压实程度。设计过程中重点校核了机架在满负荷作业下的疲劳强度，对主梁与耙组悬挂耳板的连接位置做了加强筋处理，避免长期交变载荷下出现焊缝开裂问题，同时耙片的安装角度经过反复调整，保证切土阻力均匀，不会出现单个耙片负载过大导致的轴承过早损坏问题。
