拖拉机挂载式圆草捆搬运夹持装置

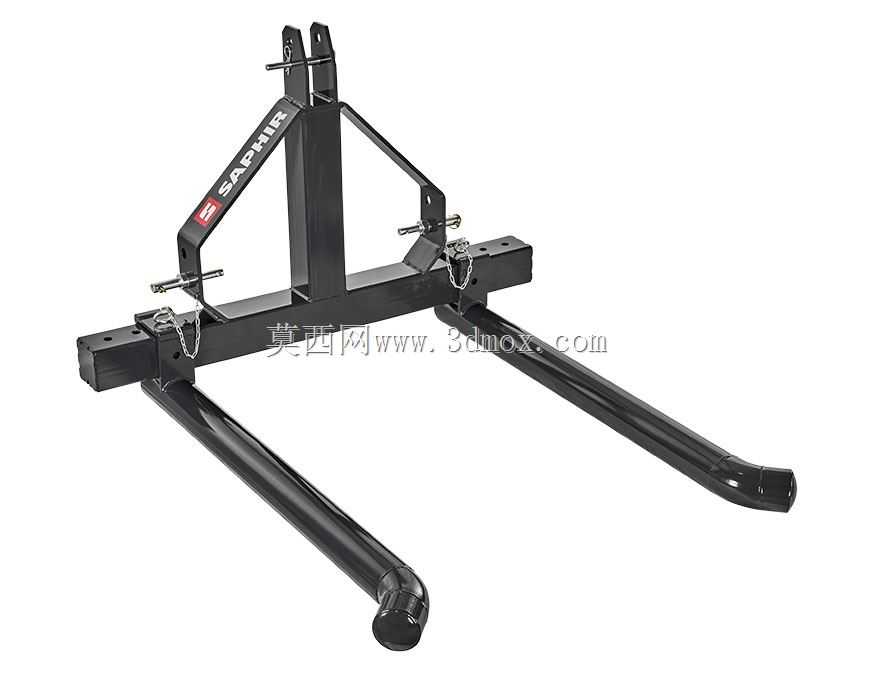

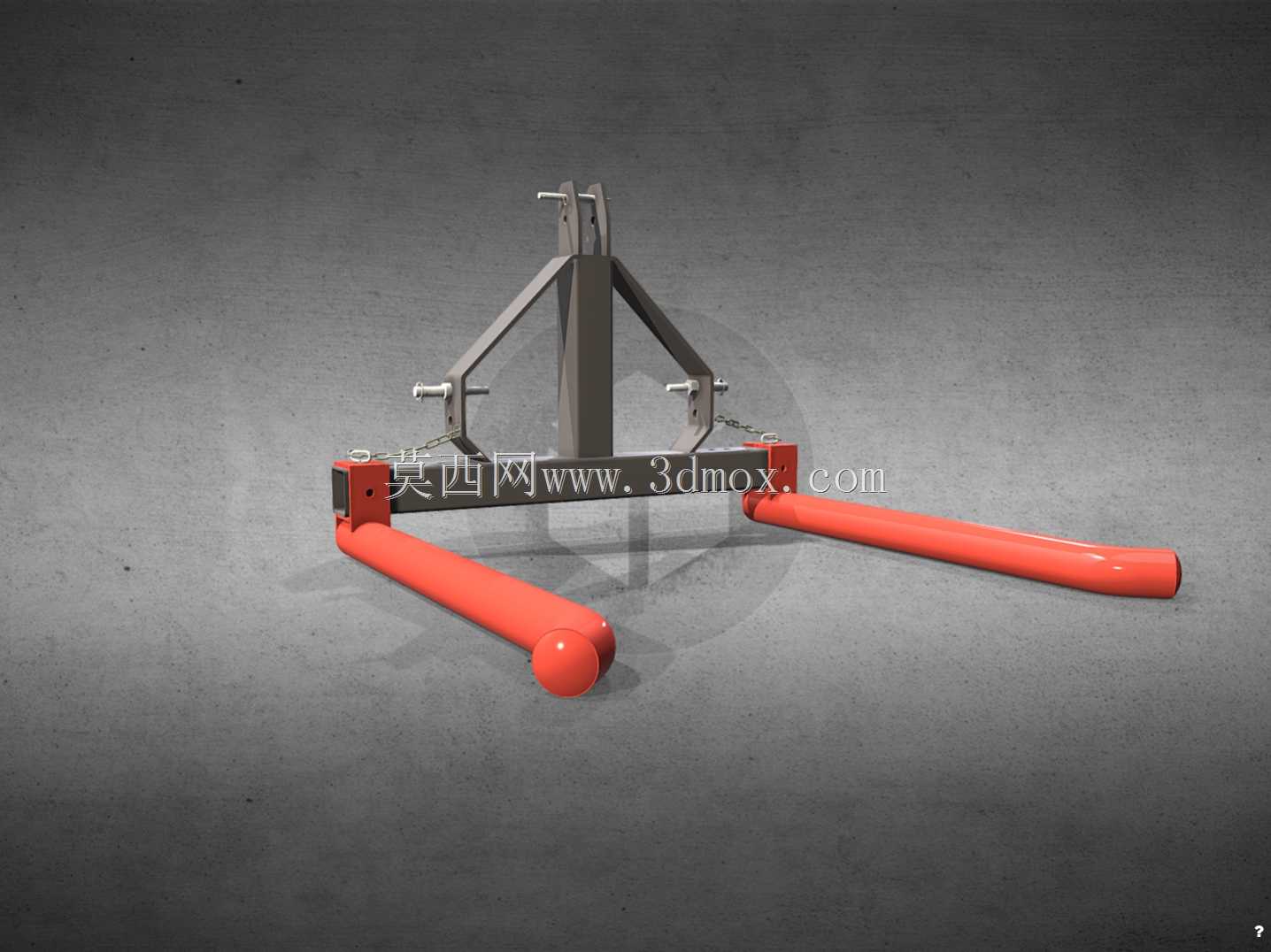

该装置为适配农用拖拉机后置三点悬挂系统设计的圆草捆转运作业机具，主要用于规模化草场、农牧场的圆秸秆捆、青贮草捆短距离转运与堆垛作业，可直接挂载在常规马力段轮式拖拉机后部，无需额外改装拖拉机液压输出接口，利用拖拉机原有后置液压输出即可完成夹持臂的开合动作。从结构设计来看，主体挂接架采用矩形钢管焊接成型，上部设置两个标准悬挂销孔，下部对应拖拉机下拉杆位置设置铰接挂点，完全符合农用拖拉机三点悬挂的安装尺寸规范，挂接后整机重心落在拖拉机后轮承载范围内，不会出现翘头风险。两侧夹持臂为圆管弯折成型，臂身做了圆弧过渡处理，端部设置球形封头，避免作业过程中戳破草捆外包的缠绕膜或捆扎网，夹持臂张开状态下跨距可覆盖常规直径1.2米以内的圆草捆，收拢后可牢牢兜住草捆下部圆弧面，配合上部可调节的限位压杆，可适配不同长度规格的圆草捆转运，作业过程中草捆不会出现滑脱、滚落问题。设计阶段充分考虑了田间作业的复杂工况，挂接架与夹持臂的铰接位置设置了自润滑衬套，可减少频繁开合带来的磨损，整体结构无复杂传动部件，日常维护仅需定期检查铰接点润滑状态即可。作业时驾驶员操作拖拉机行驶至草捆正前方，控制夹持臂张开至最大跨距，缓慢倒车使夹持臂插入草捆下方，随后操作液压阀收拢夹持臂，确认草捆被稳定兜住后即可提升悬挂装置，将草捆转运至指定堆放点，整个作业过程无需人工辅助捆扎挂钩，单捆作业耗时可控制在1分钟以内，相比传统人工搬运或叉车作业，更适配草场松软地面的通行条件，不会出现轮胎陷滞问题。安装边界方面，该装置挂接后整机横向最大宽度不超过2.2米，符合乡村道路通行的宽度要求，提升至最高位置时下部离地间隙大于30厘米，可满足田间垄沟通行的通过性需求，夹持臂收拢状态下最小回转半径与拖拉机本身回转半径一致，不会额外增加转弯时的空间占用，适合在狭小的草垛堆放区域作业。
