纺车式钓鱼卷线器结构设计方案

这款纺车式渔线轮的结构设计，核心围绕户外垂钓场景下的实际使用需求展开，区别于工业传动类部件，它的受力场景更偏向间歇性动态载荷，需要兼顾持握手感、出线顺畅度与锁止可靠性。从实际使用场景来看，这类卷线轮主要适配淡水远投钓、海矶钓等场景，需要在抛投时降低线阻，中鱼后能提供稳定的卸力缓冲，避免钓线瞬间受力崩断，同时摇臂收线时的传动比要匹配日常作钓的收线速度，减少手部反复操作的疲劳感。

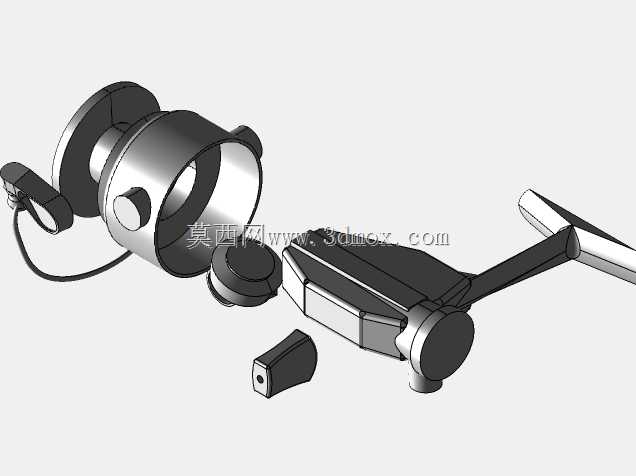

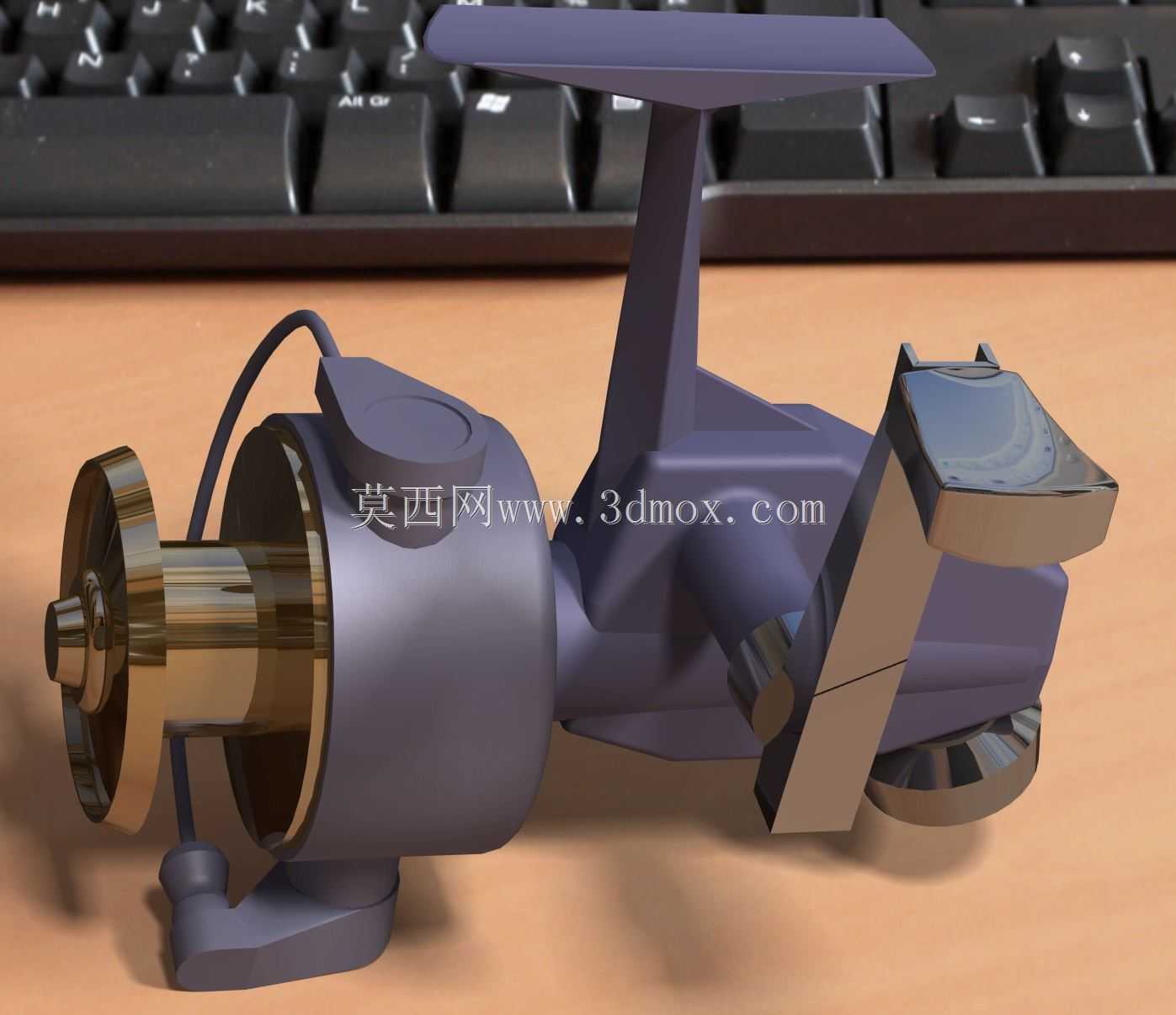

设计过程中首先梳理了核心功能模块的布局：主体机身作为承载核心，内部集成了传动齿轮组与单向轴承结构，保证摇臂正向转动时带动线杯往复收线，反向则通过逆止结构锁止，避免中鱼后线杯自由反转导致跑鱼。线杯部分采用了大直径浅槽设计，抛投时钓线能以更小的阻力逐层脱离线杯，减少炸线概率，同时线杯边缘做了圆弧倒角处理，避免钓线在受力时被硬棱切割损伤。摇臂部分采用可折叠的结构设计，非使用状态下能折叠贴合机身，减少收纳时的空间占用，摇臂末端的握丸做了防滑纹理处理，沾有水渍或鱼体粘液时也能稳定握持。

安装边界方面，轮脚部分的尺寸完全适配主流钓竿的轮座卡槽标准，卡装后不会出现旷量，横向宽度控制在常规渔轮的通用尺寸范围内，搭配不同长度的钓竿都不会出现重心过度偏移的问题。出线导环的位置做了倾斜角度优化，抛投时钓线经过导环的摩擦阻力被降到最低，收线时导环能引导钓线均匀排布在线杯上，避免局部堆线影响后续抛投距离。卸力调节旋钮布置在机身前部，作钓过程中不需要大幅度调整手部姿势就能快速转动调节卸力值，应对不同冲击力的鱼种时能快速匹配拉力参数。机身尾部的逆止开关做了凹凸防滑设计，戴着手套操作也能准确拨动切换状态，不会出现误触的情况。整体结构的受力路径做了针对性强化，轮脚与机身连接的位置做了加厚处理，承受大拉力时不会出现断裂变形，金属材质的传动部件与工程塑料外壳搭配，既控制了整体重量，长时间持竿作钓不会过度压手，又保证了核心受力部件的结构强度，应对大个体鱼种的冲击时能保持结构稳定。
