工业级集成式多通路集中润滑分配装置

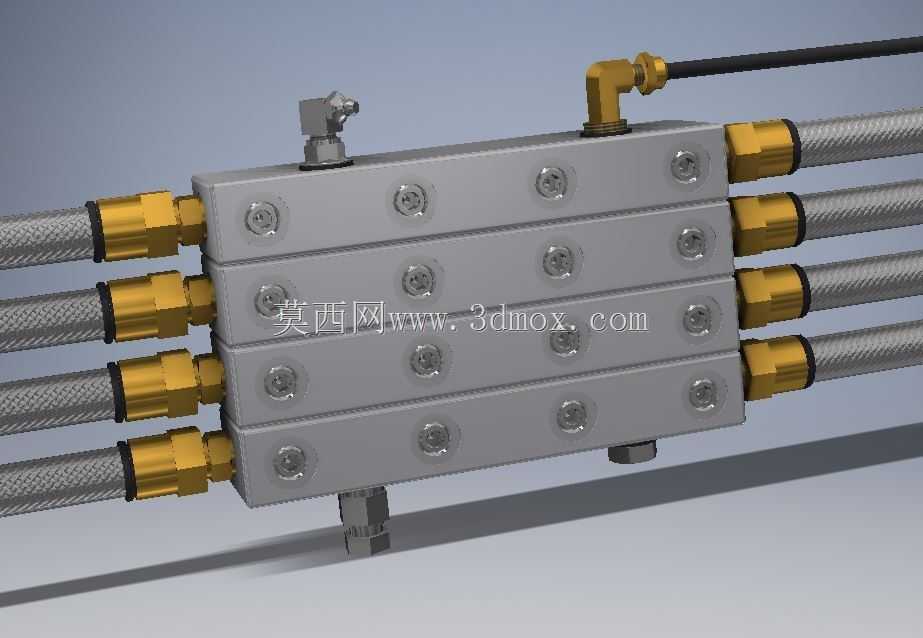

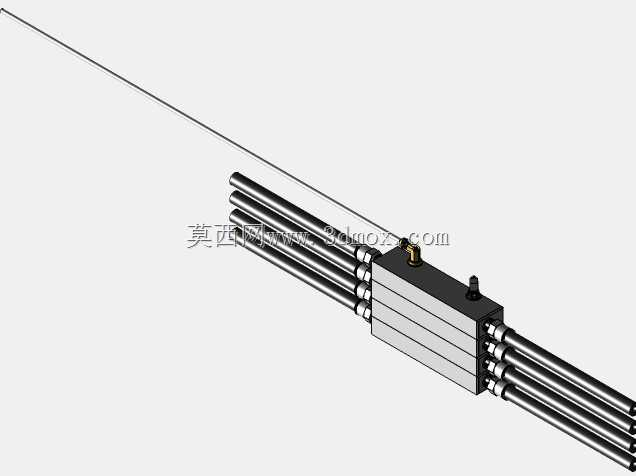

这套集中式润滑分配装置，主要面向工厂自动化产线、商用车辆底盘、重型工程机械的多点位润滑需求设计，核心作用是将主油路输入的润滑介质，按照预设的流量配比稳定输送到各个需要润滑的运动摩擦副点位，替代传统人工逐点注油的运维模式，大幅降低设备日常保养的人工投入，同时避免人工注油出现的漏注、注油量不均问题，减少运动部件的异常磨损，延长整套设备的无故障运行周期。从结构设计来看，装置采用多层阀块叠装的集成式布局，没有冗余的外接管路转接，所有油路通道都在金属阀块内部加工成型，既减少了管路接头的漏油风险点，也大幅压缩了整体安装占用空间。阀块本体采用硬质铝合金加工成型，表面做硬质阳极氧化处理，兼顾轻量化与耐磨损、抗腐蚀性能，能够适应车间多粉尘、存在少量切削液飞溅的复杂工况，也能承受车辆运行过程中的持续振动冲击。进出油接口全部采用标准卡套式硬管接头搭配金属编织防护油管，接头与阀块的连接面做精密研磨密封，不需要额外加装密封垫片就能耐受常规润滑系统的工作压力，油管外层的金属编织层可以避免管路被周边尖锐部件剐蹭破损，也能延缓橡胶管路的老化速度。装置顶部预留了压力检测与排气接口，可直接安装微型压力传感器或者排气阀，方便运维人员实时监测油路工作压力，系统初次充油时也能快速排净阀块内部的残留空气，避免出现气阻导致个别点位供油中断。安装层面，阀块本体预留了标准化的沉头安装孔位，可以直接通过螺栓固定在设备机架的平整安装面上，不需要额外设计复杂的安装支架，进出油接口采用对称式布局，现场布管时可以根据设备的实际油路走向选择左侧或者右侧接主进油管，适配不同设备的布管空间限制。每一层叠装的阀片都对应独立的输出通路，可根据实际需要润滑的点位数量增减阀片层数，不需要重新加工整体阀块，后期如果设备改造增加润滑点位，只需要叠加对应数量的阀片就能完成扩容，备件通用性强，降低后期运维的备件储备成本。每个输出通路的供油量可通过阀片内置的计量组件单独调节，能适配不同摩擦副的润滑需求，比如重载轴承点位可以调大供油量，轻载导轨点位可以适当减小供油量，避免润滑介质过量溢出造成污染或者浪费。
