工业用箱式烟熏处理设备结构设计

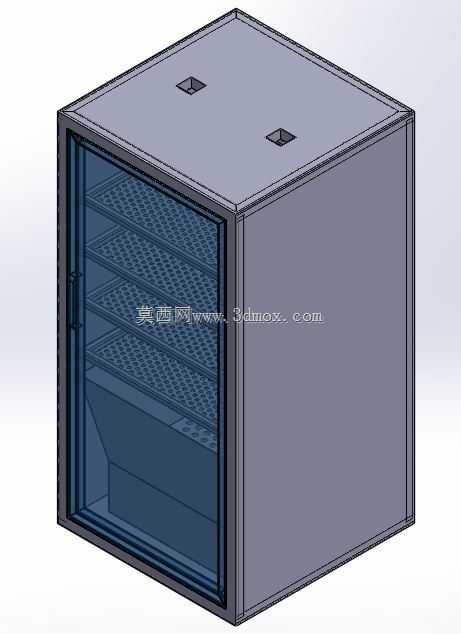

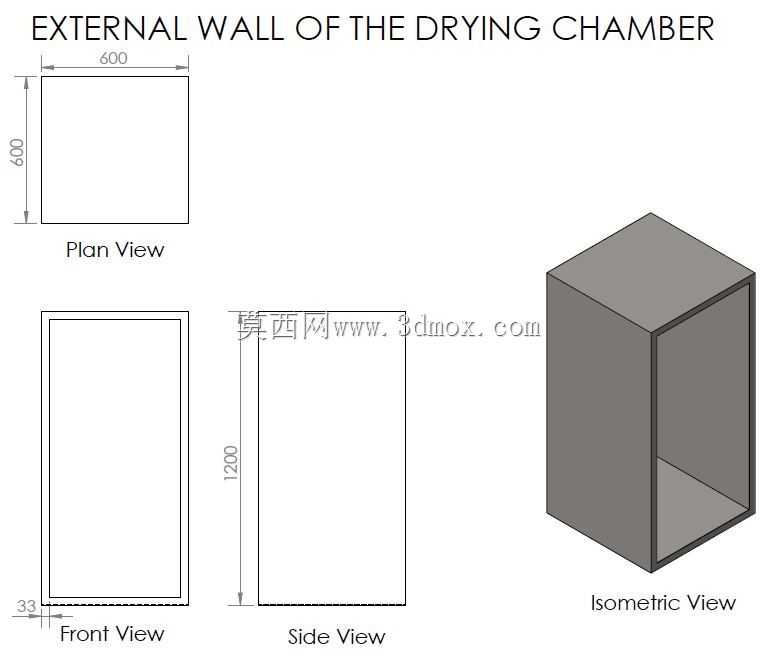

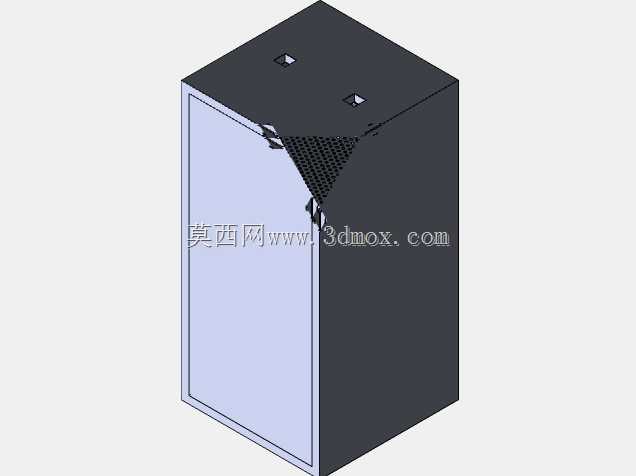

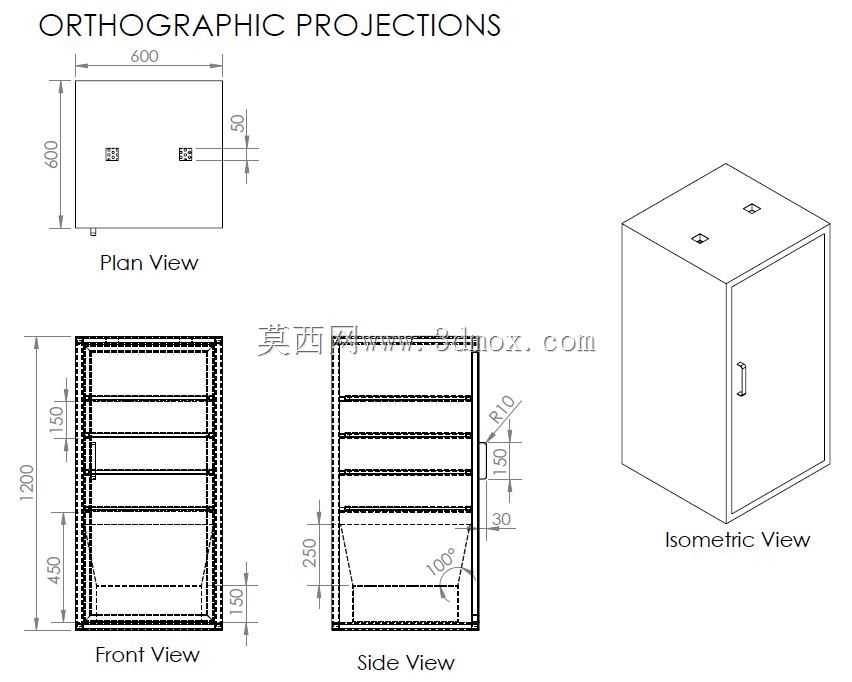

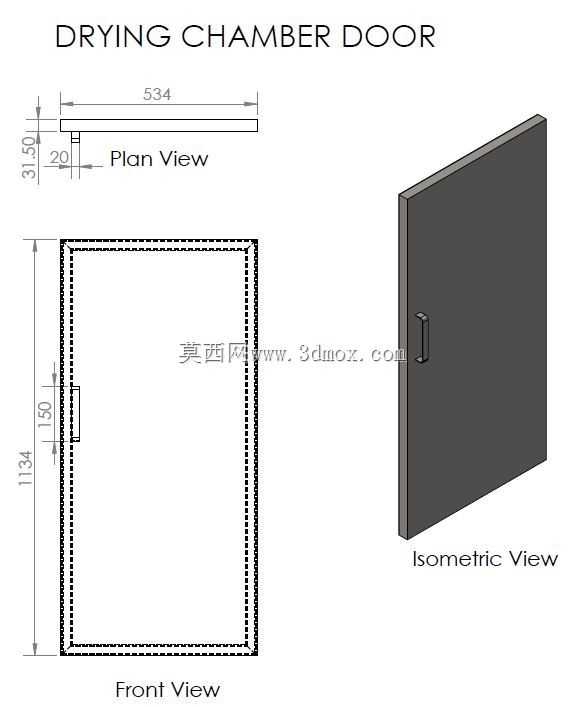

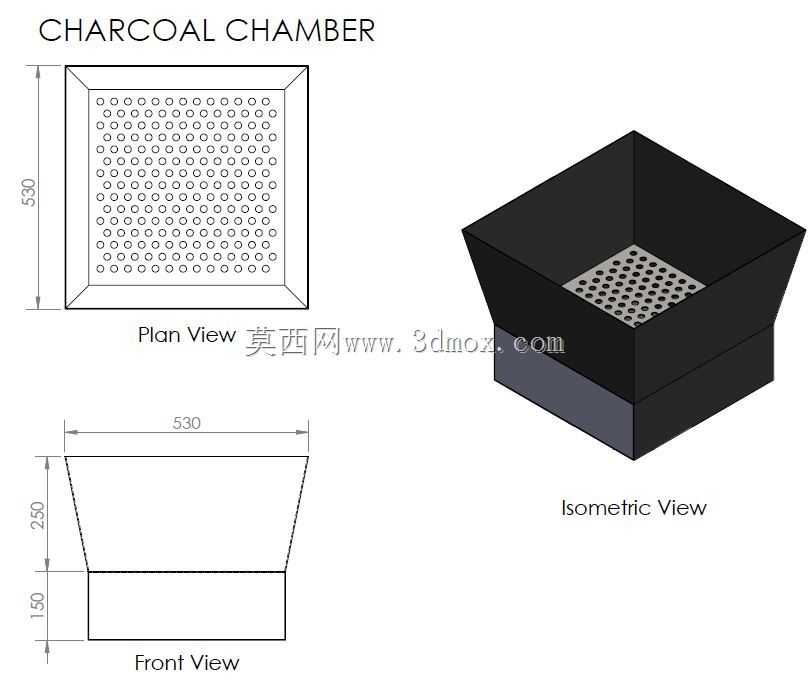

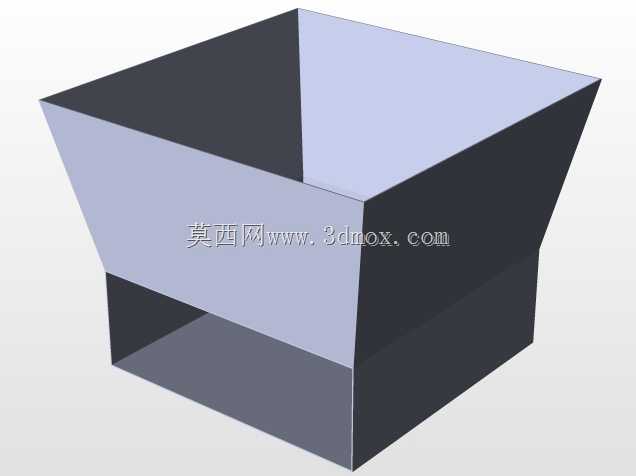

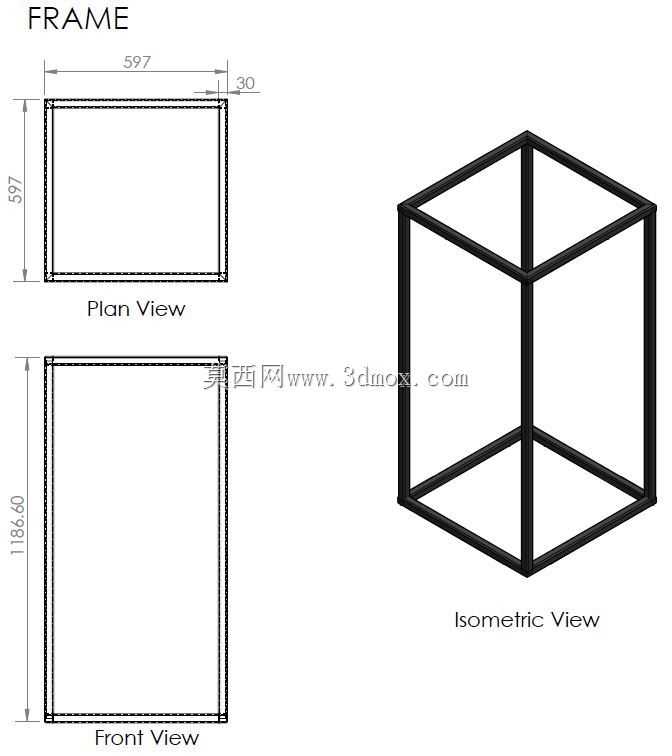

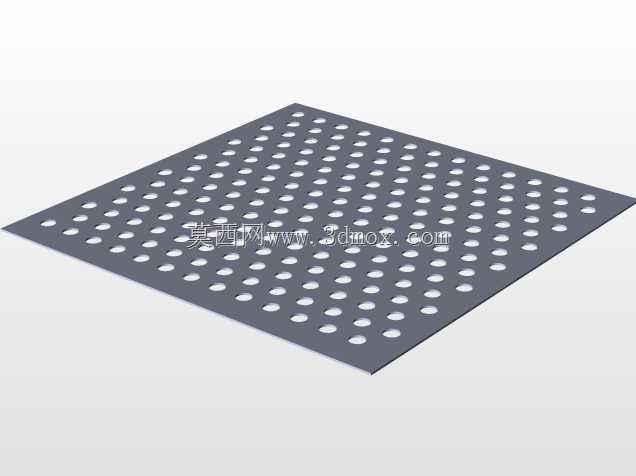

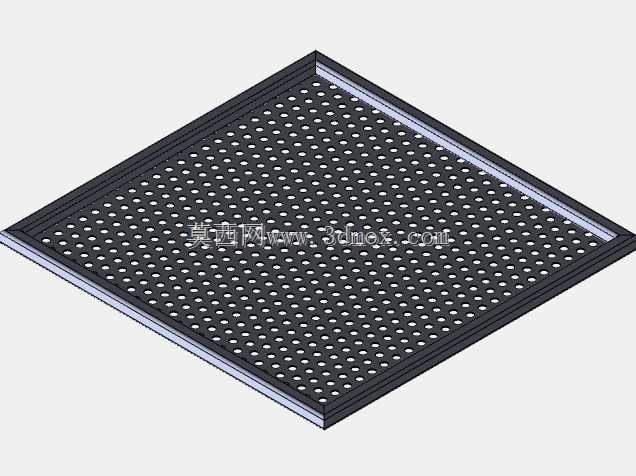

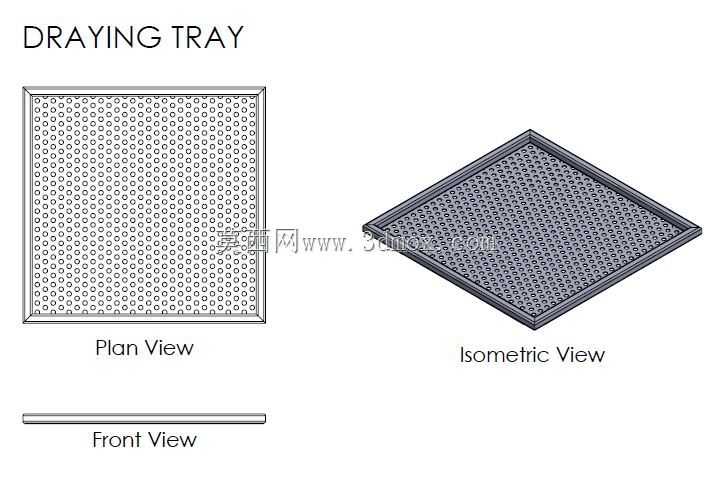

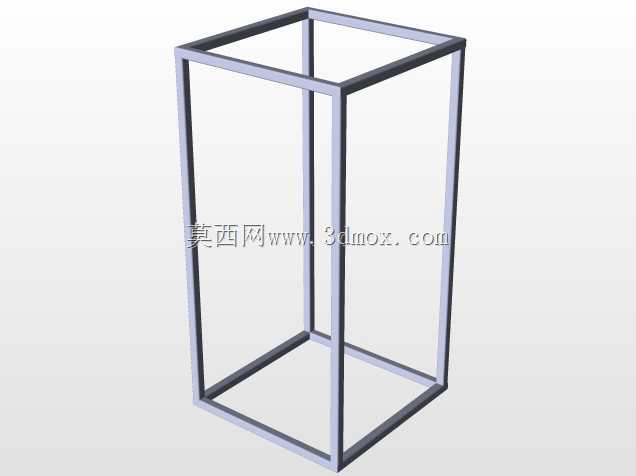

这款箱式烟熏处理设备，主要面向食品加工领域的肉制品、豆制品烟熏工序，也可适配部分农副产品的熏制加工场景，在中小型食品加工厂、熟食加工作坊的生产线上可作为核心熏制工位设备使用，能够独立完成密闭空间内的烟熏、烘干、上色一体化作业，替代传统开放式熏制作业的低效与环保缺陷。从结构设计来看，整体采用立方体封闭式壳体结构，外壳采用满焊拼接的钣金结构，保证熏制过程中烟气不会从壳体拼接缝隙溢出，减少车间内的烟气散逸，同时维持腔体内的压力与温度稳定。设备正面配置整面嵌入式密封门，门体采用透明耐高温视窗设计，作业人员无需开门即可观察内部物料的熏制状态，视窗周边加装耐温密封胶条，关门后可实现腔体与外界的完全密封，门侧配置压紧式门锁，保证长期使用后门体仍能维持足够的密封压紧力。腔体内部设计多层可拆卸式网格层架，层架采用镂空网格结构，既能够保证烟气在腔体内上下循环流通，让每层放置的物料都能均匀接触熏烟，也可根据加工物料的尺寸灵活调整层架间距，适配不同规格的物料摆放需求。腔体顶部设置两个对称的烟气接口，可对接外部的烟气发生装置与排风管路，实现熏烟的可控输入与作业后的废气排出，接口位置避开顶部中心区域，预留顶部安装维护的操作空间。设备底部设计倾斜式集液结构，熏制过程中产生的油脂、冷凝水可顺着倾斜底面汇集到排出口，方便日常作业后的清洁维护，避免腔体内积液残留造成的卫生问题。从安装边界来看，设备整体为立式落地结构，占地面积小，安装时仅需在侧面预留门体全开的操作空间，顶部预留管路对接的安装高度即可，无需额外的复杂地基固定，可直接放置在平整的车间地面上使用，对接水电与烟气管路后即可投入生产。设计过程中充分考虑了日常使用的维护需求，内部层架可整体抽出清洁，门体铰链采用可调式结构，长期使用出现密封间隙时可通过调整铰链位置重新保证密封性能，壳体外部无突出的尖锐结构，避免车间作业人员的磕碰风险。
