户外便携支架式稻壳气化炊事炉结构

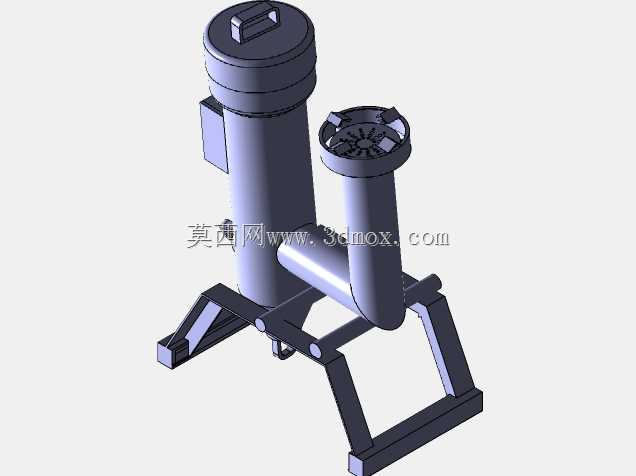

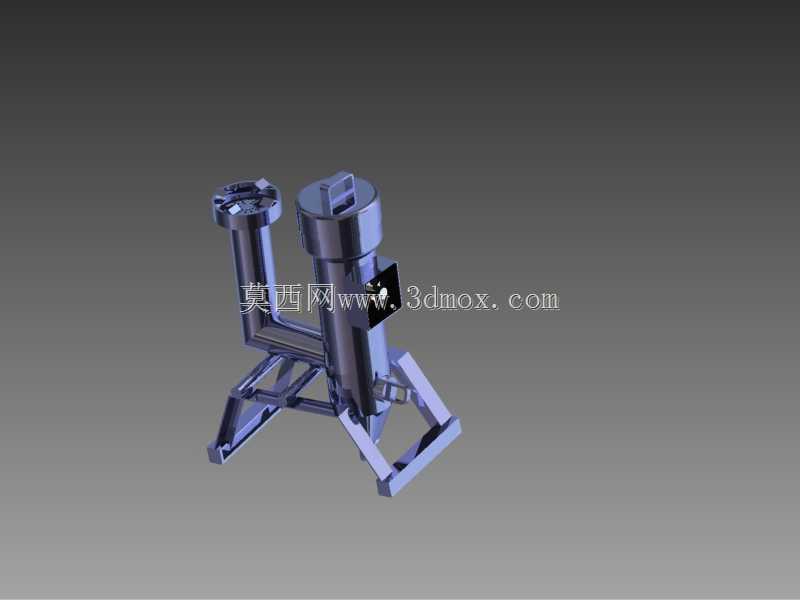

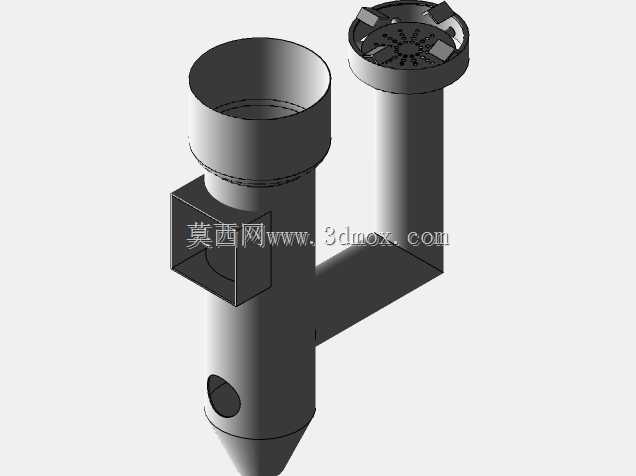

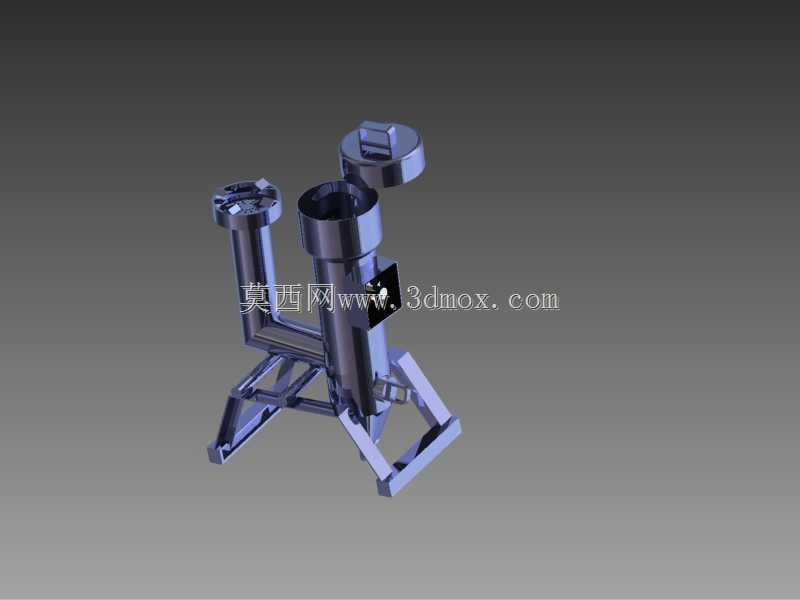

这款炉具针对农林生物质余料资源化利用场景设计，核心适配稻壳这类常见农业加工副产物作为燃料，可在无常规燃气、电力供应的野外作业点、乡村散居点位、临时露营驻点承担炊事加热功能，无需额外配套复杂的燃料预处理设备，直接装填干燥稻壳即可完成气化燃烧作业。从结构设计逻辑来看，整体采用立式同轴双腔布局，主反应腔承担稻壳的热解气化流程，侧边独立管路作为气化后可燃气的导流通道，将反应生成的可燃混合气输送至顶部燃烧端完成充分燃烧，避免直燃带来的烟气大、燃烧不充分问题；底部采用三角支撑框架结构，支撑腿向外延伸形成足够的支撑跨距，即便放置在不平整的泥土地、碎石地面上，也能保证整体设备的放置稳定性，不会因外力触碰出现侧翻风险，支撑框架同时预留了足够的底部通风间隙，为气化反应提供自然进风的流道，无需额外配置强制送风风机即可维持稳定的气化反应强度。设备整体外形控制在单人可搬运的尺寸范围内，总高度适配常规炊事操作的站立作业高度，无需额外垫高即可放置锅具完成烧水、烹饪作业，顶部燃烧端的限位结构可适配不同直径的平底炊具，无需额外定制配套锅具。设计过程中重点考虑了户外使用的维护便捷性，反应腔与导流管路采用快拆式连接结构，使用后可快速拆分清理内部积灰与残留炭渣，无需专用工具即可完成日常维护；外露结构件均采用刚性金属材质，耐受户外使用过程中的磕碰、高温灼烧，不会因常规搬运碰撞出现结构变形。安装使用时无需额外做基础固定，只需将支撑腿平稳放置在硬质平整地面即可，设备周边预留十厘米以上的散热间隙即可安全使用，燃烧过程中炉体外壳的隔热结构可避免外壳温度过高引发的烫伤风险，侧边的观火孔结构可实时观察内部燃烧状态，方便使用者根据炊事需求调整燃料装填量，控制火力大小。
