葡萄酒发酵用立式橡木储酒罐结构设计

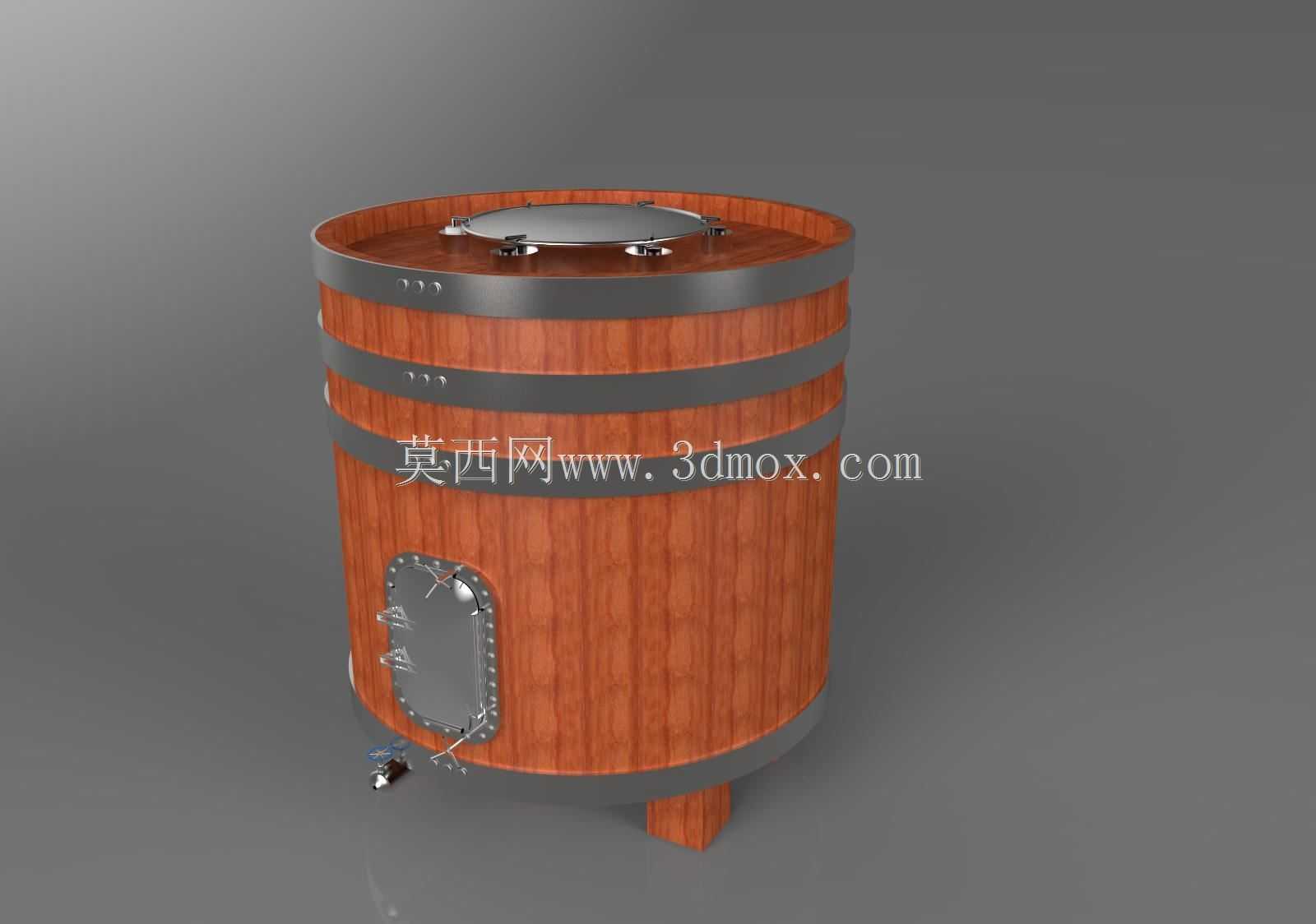

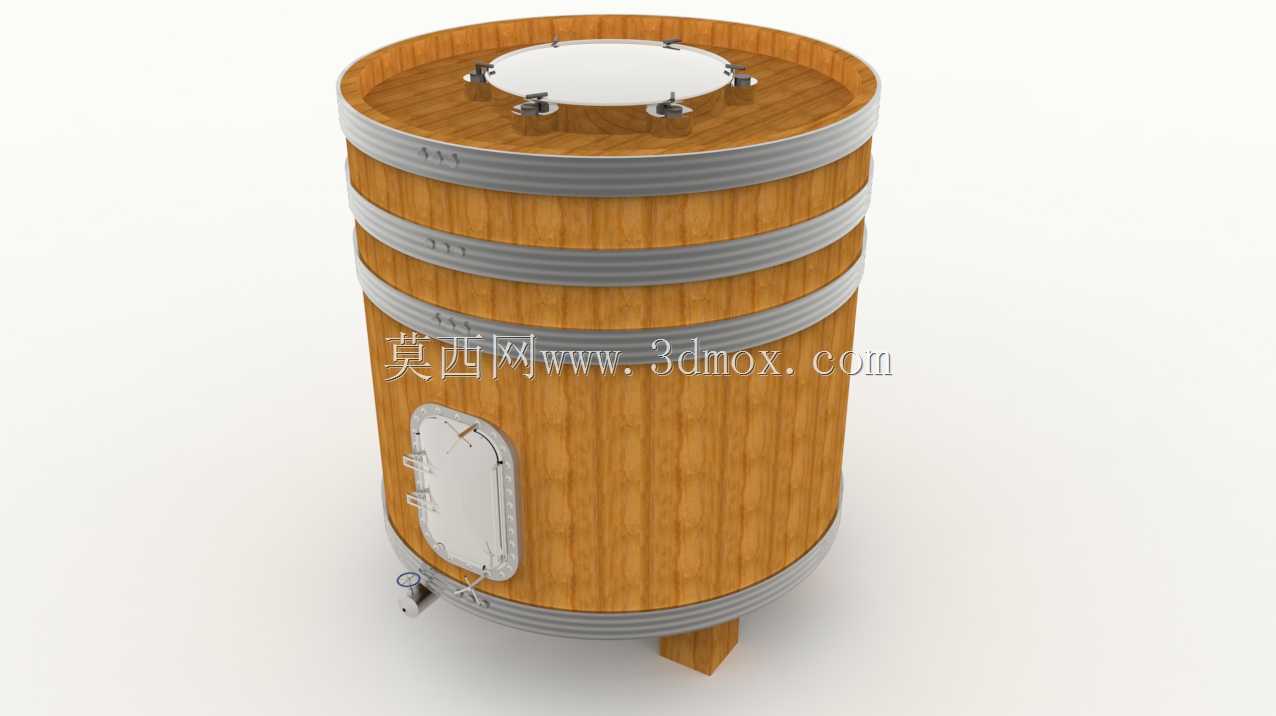

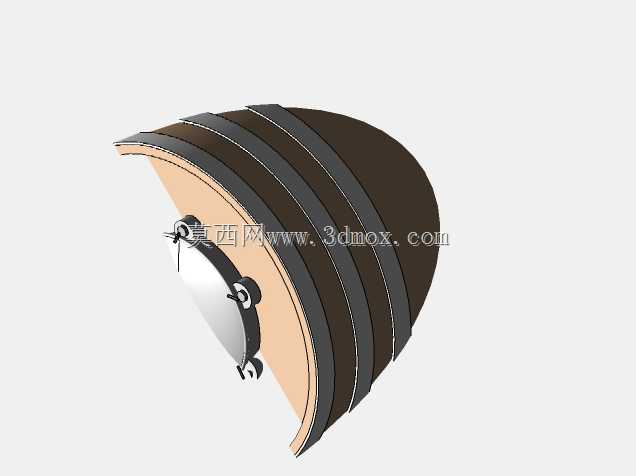

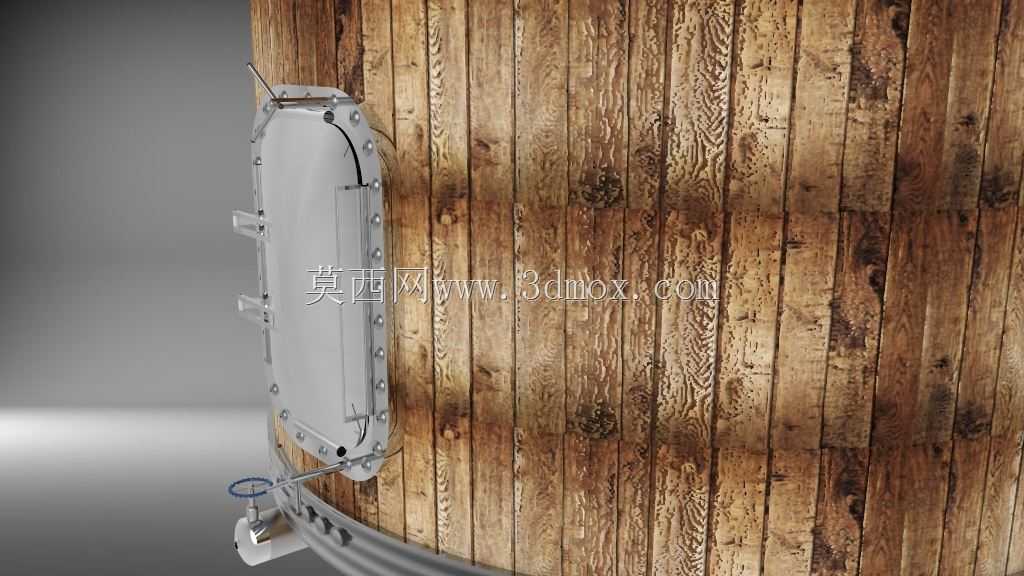

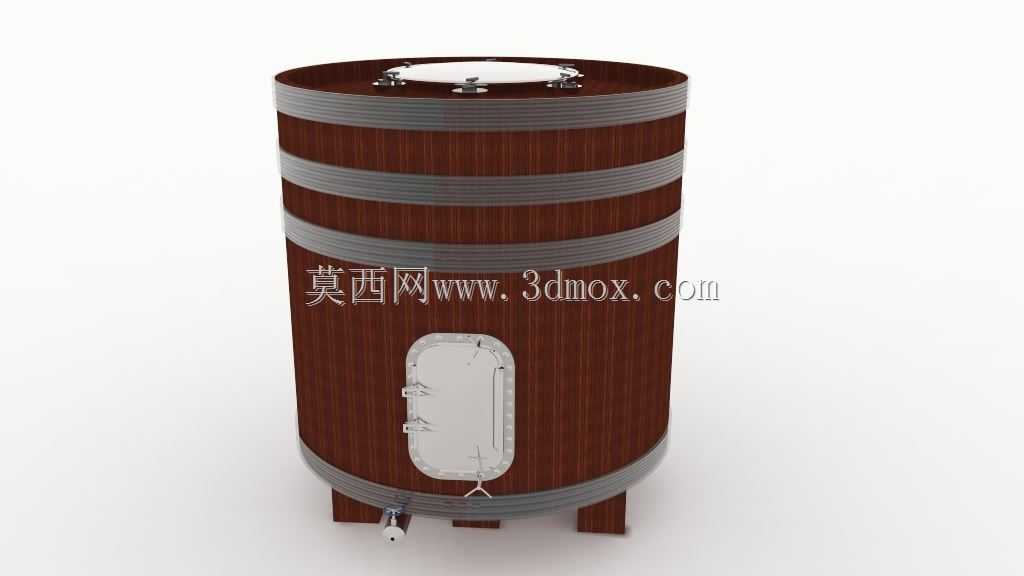

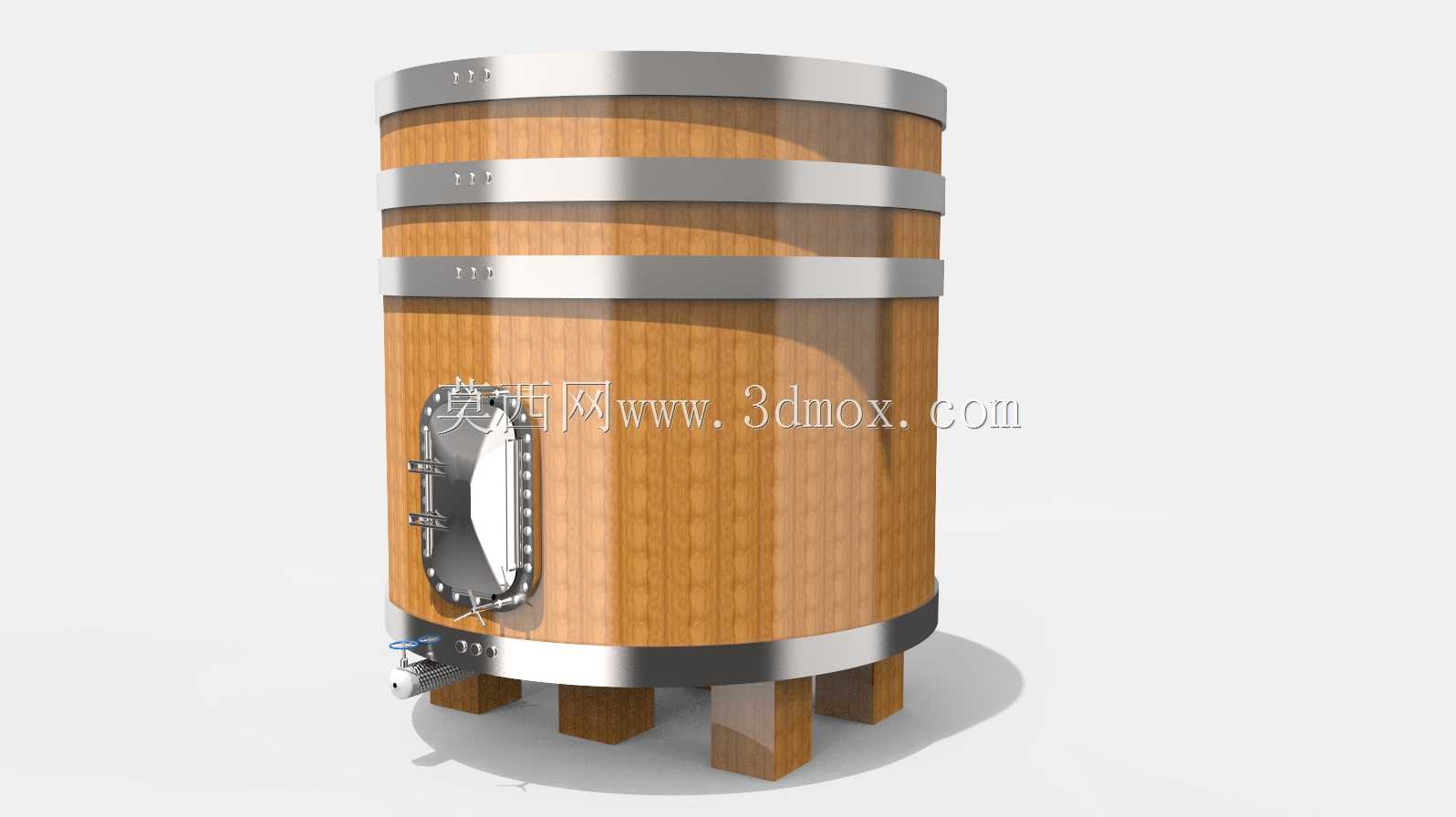

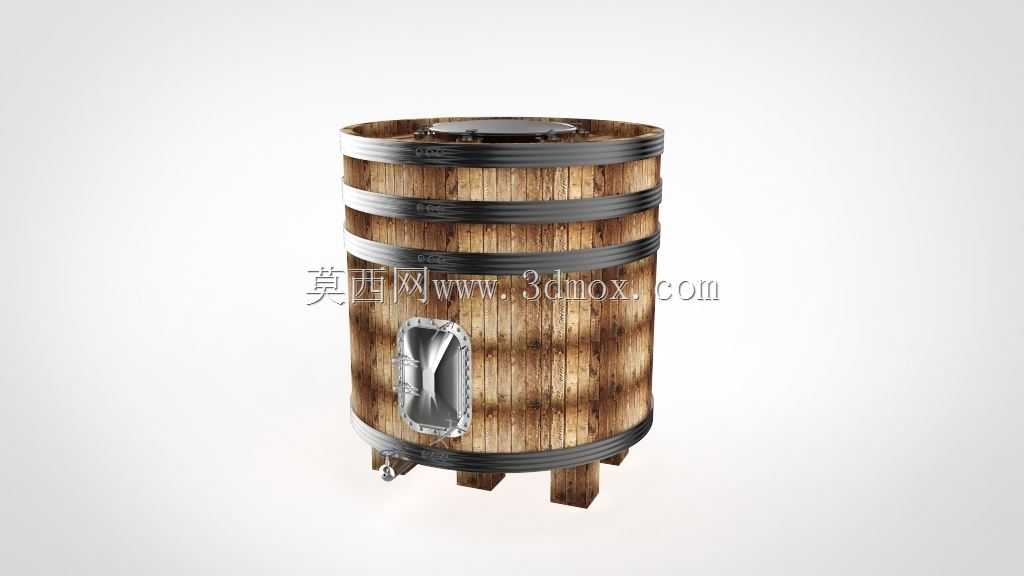

这款立式橡木发酵储酒容器主要应用于精品酒庄、自酿工坊的葡萄酒前发酵与后陈酿环节，区别于常规卧式储酒桶，立式结构更适配车间垂直空间利用，可在有限占地面积下实现更大单罐储液容积，适合中小批量精品酒的生产排布。从功能设计上看，罐体采用多段橡木拼板结构，外部环绕多道环形金属箍带，箍带采用波纹压型设计，既可以通过箍紧力抵消橡木板材吸水膨胀、干缩产生的形变应力，避免桶壁渗漏，也能在长期温湿度波动的酒窖环境下保持结构稳定性，无需频繁调整箍带张紧度。桶身下部设置的椭圆形密封人孔，是日常排渣、内部清洗与检修的核心通道，人孔周边采用金属包边加固，配套快压式锁紧结构，可在带微内压的发酵工况下保持密封性能，人孔下方设置的低位出液阀，可实现酒液的分层导出，优先排出上部澄清酒液，减少底部酒泥扰动。顶部的圆形开口为投料与发酵排气接口位，周边均布的快装卡扣可适配不同规格的密封端盖、发酵栓或者温控探头安装座，满足开放式发酵、密闭发酵等不同工艺需求。底部采用三个均布的实木支脚支撑，将桶底抬离地面一定高度，既可以避免地面潮气直接侵蚀桶底板材，也为出液阀的管路连接、接酒操作预留了足够的操作空间，支脚与桶底采用榫卯加金属固件的复合连接方式，可承受满罐状态下数吨的总载荷，长期放置不会出现沉降倾斜。建模过程中重点还原了橡木板材的竖向拼接纹理、金属箍带的压型细节、人孔的铰链与锁紧件结构、支脚的受力过渡结构，所有配合面均按照实际酿酒设备的装配公差做了贴合处理，可直接用于酿酒车间的布局排布演示、设备结构教学，也可作为同类型非标储酒容器设计的结构参考。设计时充分考虑了食品接触类容器的卫生要求，所有与酒液接触的内壁面均做了圆弧过渡处理，无清洁死角，外部金属构件均做了食品级防腐处理，避免长期接触酒窖潮湿环境产生锈蚀污染酒体。
