工业散料称重给料料斗秤结构设计

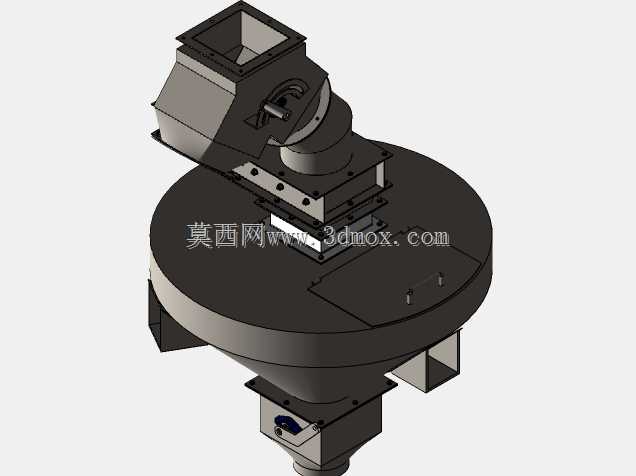

这款料斗秤主要面向粮食加工、建材生产、化工散料转运等需要连续计量散状物料的生产场景，可直接对接上游料仓出料口与下游输送设备，完成散料的动态称重计量与定量给料作业，替代传统人工过磅、容积式计量的粗放模式，帮助生产线实现物料消耗的精准管控，减少物料损耗与计量偏差。从结构设计逻辑来看，设备采用上部进料、中部称重、下部出料的立式布局，顶部设置带法兰边的方形进料接口，可直接与方形溜管或料仓出料端通过螺栓紧固连接，进料段内部设置导流缓冲结构，避免大落差落料对称重单元造成冲击，影响计量精度。中部的圆盘形主体为核心承载仓体，仓壁采用锥度过渡设计，避免散料在仓壁挂料、积料，保证物料流动顺畅；称重模块隐藏布置在圆盘仓体的支撑框架位置，采用三点式支撑布局，可抵消落料冲击带来的侧向力干扰，保证称重数据的稳定性。上部进料侧配套设置气动或电动闸门机构，可根据称重计量的反馈信号自动控制进料通断，实现定量给料的逻辑控制，闸门的转轴与驱动端采用外置式安装设计，避免粉尘进入转动副造成卡滞，适配多粉尘的散料作业环境。下部采用锥形缩径出料结构，出料口同样设置法兰接口，可对接螺旋输送机、皮带输送机等下游输送设备，出料段设置检修插板阀，方便设备维护时截断料流，无需清空上游料仓即可完成检修作业。设备整体采用立式落地安装方式，圆盘主体外侧设置三个均布的支撑脚，可直接固定在车间钢平台或混凝土基础上，安装时需保证支撑面的水平度偏差控制在允许范围内，避免称重传感器受力不均影响计量精度。设计过程中充分考虑了散料的流动特性，所有与物料接触的内壁均做顺滑过渡处理，无直角积料死角，针对易吸潮结块的物料，还可在仓壁预留振动器安装位，方便后续加装助流装置。设备的走线槽全部沿支撑结构外侧布置，避免与物料接触，同时方便后期线路检修与传感器校准作业，整体结构紧凑，占地面积小，可直接嵌入现有生产线的物料流转节点，无需对原有生产线做大规模改造，适配多种散料的连续计量工况。
