履带式遥控割草作业设备结构设计

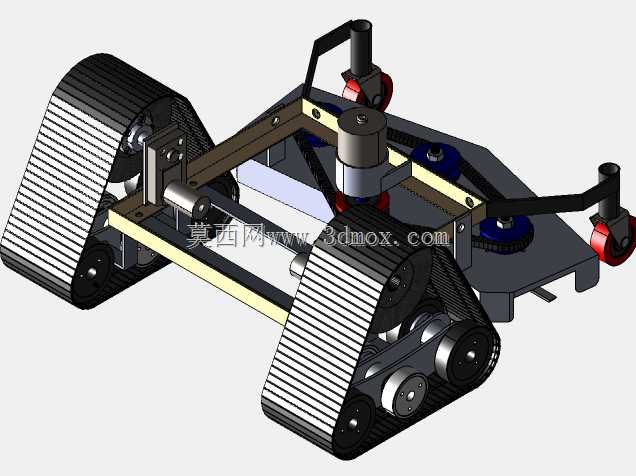

这款履带式割草设备主要面向坡地、丘陵果园、复杂地形绿化带的除草作业场景，区别于传统轮式割草设备，三角布局的履带行走机构能提供更强的地形适应能力，在坡度不超过35度的起伏地面、存在少量碎石或杂草残茬的地表都能稳定行走，不会出现轮式设备常见的打滑、陷车问题。从结构布局来看，整机采用前后双三角履带轮组的配置，每侧履带由三个带轮支撑形成三角轮廓，履带表面做了横向防滑齿设计，接地比压控制在较低区间，作业时不会过度压实表层土壤，也能避免碾压损伤园林作物的浅层根系。中部的机架采用型材拼接的框架式结构，既控制了整机自重，也给上部的切割执行机构、动力传输组件预留了充足的安装空间，切割主轴垂直布置在机架中部靠前位置，作业时切割刀盘距离地面的高度可通过上部的调节结构调整，适配不同留茬高度的除草需求，切割范围覆盖履带轮组内侧的全部幅宽，作业时不会出现两侧履带碾压杂草后切割不彻底的问题。动力传输路径上，行走系统与切割系统的传动组件做了分区布置，带传动结构设置在机架侧部的防护空间内，避免作业时飞溅的草屑、泥土卷入传动部件造成卡滞，机架后部预留了动力单元与控制模块的安装位，可适配燃油动力或电池动力方案，遥控接收模块的安装位置做了抬高处理，减少地形遮挡对信号传输的影响。从安装边界来看，整机宽度控制在常规园林作业通道的通行尺寸以内，长度方向预留了后部配重的安装空间，重心落在两侧履带的接地中心区域，坡地作业时不会出现前倾或侧翻的风险，所有转动部件的外侧都预留了防护件的安装点位，外露的轴端、传动轮都可以加装防护罩满足作业安全要求。设计过程中优先考虑了复杂地形的通过性，履带轮组的摆动间隙做了冗余设计，遇到凸起地面时单侧履带可以自适应小幅度摆动，保证履带全程贴合地面，不会出现局部脱带的问题，切割装置的下部设置了仿形托板，在起伏地面作业时刀盘会随地表高度轻微浮动，避免刀盘磕碰地面造成刀片损坏。
