牵引式苗床整地联合作业机具结构设计

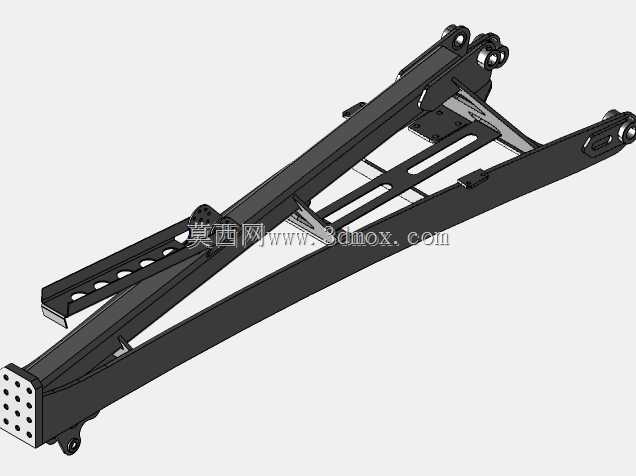

这款牵引式联合作业机具主要面向规模化旱作农田的播前苗床整备环节，适配大马力拖拉机后悬挂牵引作业，可一次性完成土壤浅松、碎土、平整、镇压多道工序，替代过去需要多台单机分次进地的作业模式，能有效减少农机对土壤的反复碾压，降低作业油耗与工时消耗，尤其适合蔬菜、大田经济作物播种前的标准化苗床制备场景，在东北、西北规模化种植区域的耕整地环节应用广泛。从结构设计逻辑来看，整机采用框架式焊接主梁作为承载基础，牵引架设置在整机前端，通过铰接结构与拖拉机后悬挂连接，牵引点高度可根据配套拖拉机的挂接尺寸做小幅调整，适配不同功率段的轮式拖拉机挂接边界。作业部件沿作业行进方向分层排布：前端配置弹性松土铲组，铲柄采用弹簧过载保护结构，遇到土壤中的石块、作物残根等障碍物时可自动抬升避让，避免铲体弯折损坏，松土深度可通过调节铲柄安装孔位在10到18厘米区间调整，满足不同作物的苗床耕深要求。中部排布多组碎土辊与耙片组，交错布置的耙片可将松起的土块进一步切割破碎，碎土辊表面的凸棱结构可对大小不均的土块做挤压破碎，保证作业后表层土壤细碎度达到播前要求，避免大土块影响后续播种的下种深度一致性。整机尾部配置整体式镇压辊，采用空心钢制辊体加表面防滑凸条的设计，作业时可将整理好的苗床表层土壤适度压实，减少土壤孔隙度过大造成的跑墒问题，镇压强度可通过调整尾部配重块的数量适配不同土壤质地的作业需求，沙质土壤可增加配重提升压实度，黏重土壤则减少配重避免土壤板结。行走轮设置在整机中部两侧，运输状态下通过液压油缸将整机抬升，使作业部件离开地面，满足道路转场的通行高度要求，作业状态下行走轮抬升，所有作业部件下落至设定作业深度，轮距设计匹配国内主流农艺的垄距要求，避免作业时碾压已整理的垄体。整机横向作业幅宽为6米，折叠状态下运输宽度控制在2.5米以内，符合乡村道路的通行尺寸要求，各作业部件的安装间隙均预留了足够的维护空间，日常更换磨损铲尖、清理缠绕的作物残茬时无需拆解主体框架，可有效降低田间维护的作业强度。
