垂直轴双涡轮风力发电装置结构设计

这款垂直轴风力发电装置的结构设计，核心围绕低风速场景下的能量采集效率做优化，区别于常规单叶轮垂直轴风机，其采用同轴布置的双涡轮结构，两组涡轮分别适配低速与高速来流工况，在小风量环境下可通过低阻涡轮启动，风速提升后高负载涡轮介入做功，拓宽了整机的有效风速工作区间。从安装边界来看，整机底部采用小柱式底座结构，底座预留标准安装孔位，可直接固定于混凝土基座、轻型钢结构屋面或者农用场地的预制桩台上，不需要额外搭建大型塔架，整体安装高度控制在小型民用设备的适配范围内，不会超出普通轻型建筑的屋面荷载限值。

在功能特性上，两组涡轮外侧设置导流挡板结构，挡板的角度经过流体仿真优化，可将不同方向的来流导向涡轮叶片的做功区域，减少叶片逆风段的风阻损耗，同时避免紊流直接冲击涡轮造成的转速波动，提升输出电能的稳定性。整机的传动结构全部集成在中部的柱状机舱内，同轴设计省去了多级齿轮传动的换向结构，降低了机械传动损耗，也减少了后期运维的润滑、检修点位。

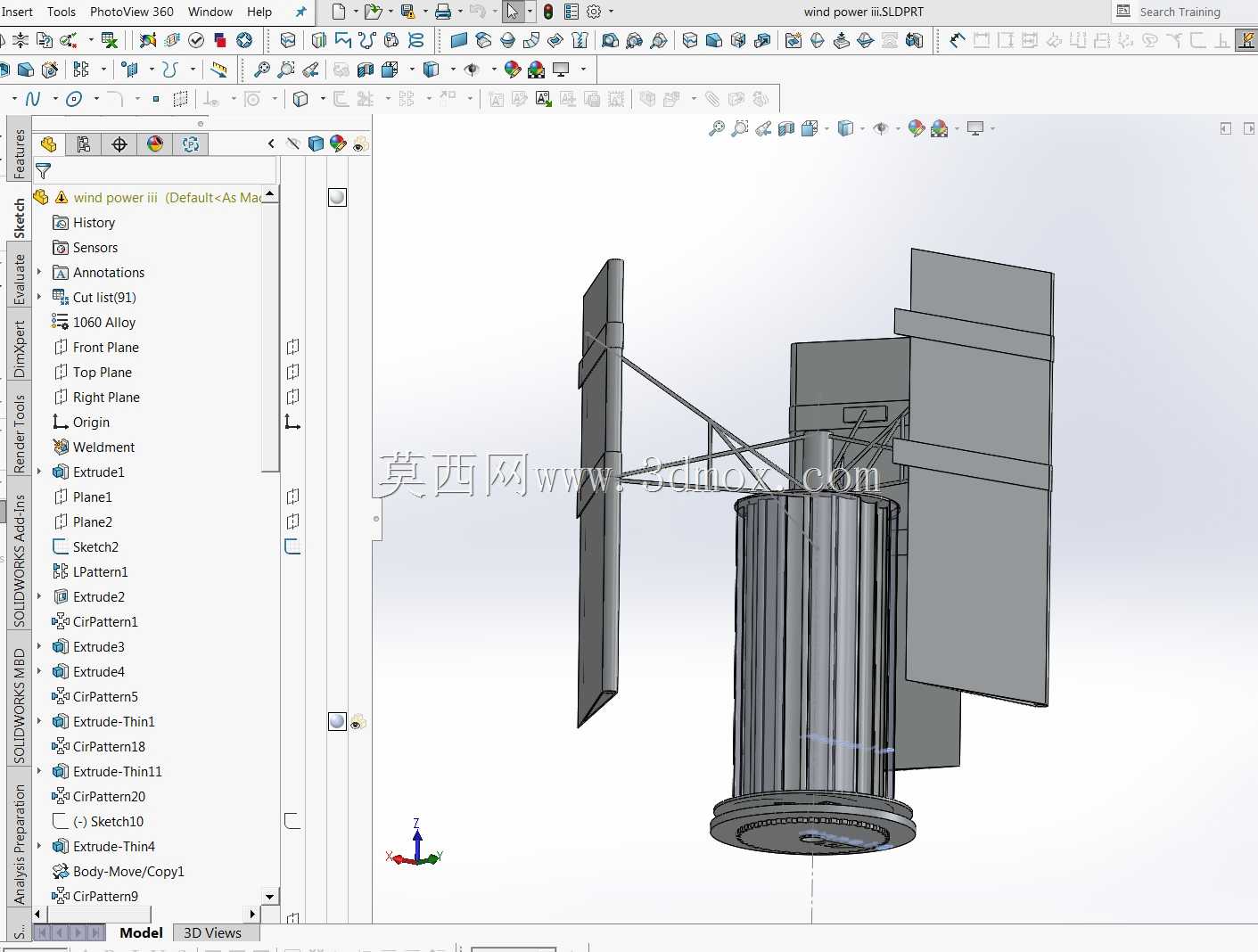

从设计思路层面，建模过程中优先考虑了小型应用场景的适配性，针对小型轻工业厂区的屋面分布式发电、商业建筑的离网供电、农场的小型设备供电需求，控制了整机的整体尺寸与自重，叶片采用薄板拼接结构，在保证结构强度的前提下降低自重，减少风载过大时的结构倾覆风险。建模时对叶片与挡板的连接支架做了桁架式优化，在保证支撑刚度的同时减少材料用量，支架与涡轮主轴的连接位置做了应力释放结构，避免长期交变风载下出现焊缝疲劳开裂的问题。

实际应用中，这款装置不需要对风机构，可适应任意方向的来风，在城市建筑群间的紊流风场、山区零散的不稳定风场、农牧区的开阔小风场都能稳定运行，启动风速低于常规水平轴风机，适合作为离网型小型供电单元，为监控设备、照明负载、小型农用电器提供稳定的电能供给，也可搭配储能模块组成独立微网供电系统。建模时对各部件的装配公差做了预留，叶片与机舱的转动间隙、挡板与支架的安装调节余量都在模型中做了明确标注，方便后续加工生产时的工艺适配，底座的安装孔位采用通用化尺寸设计，可适配市面上多数小型风机的安装基座，降低现场安装的改造成本。
