小型水平轴风力发电装置结构设计

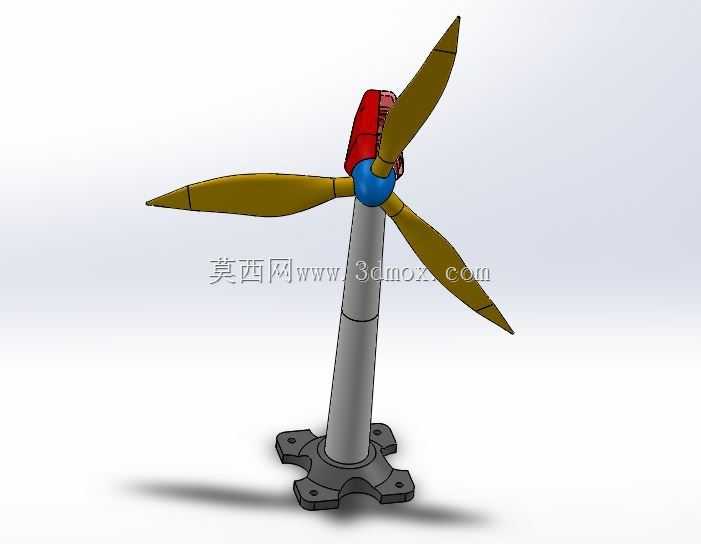

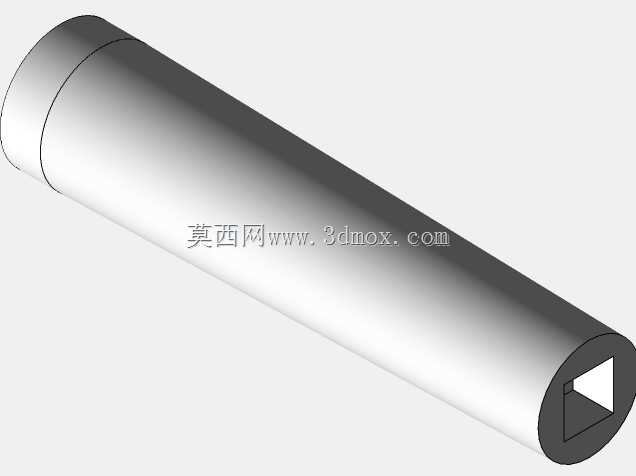

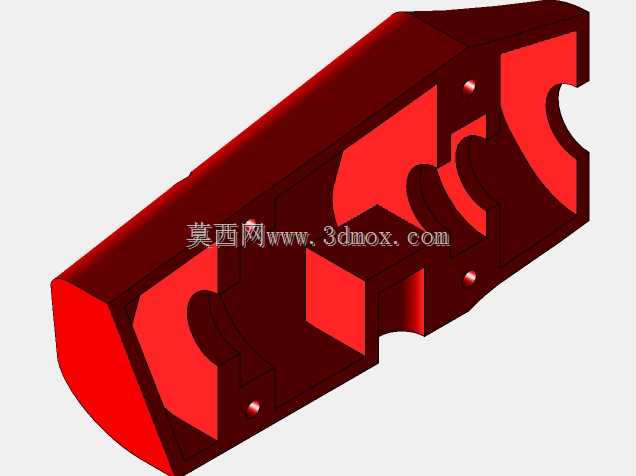

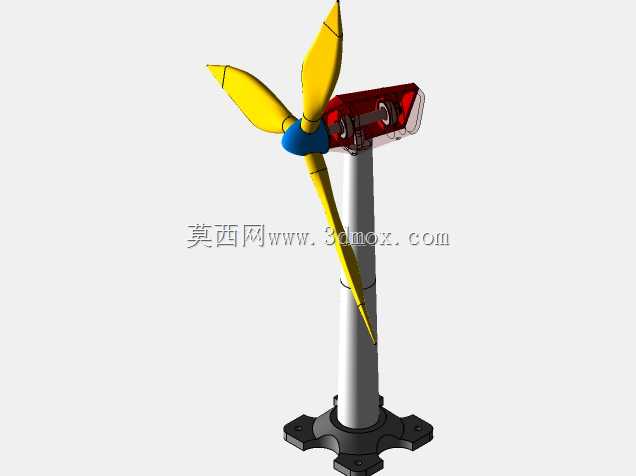

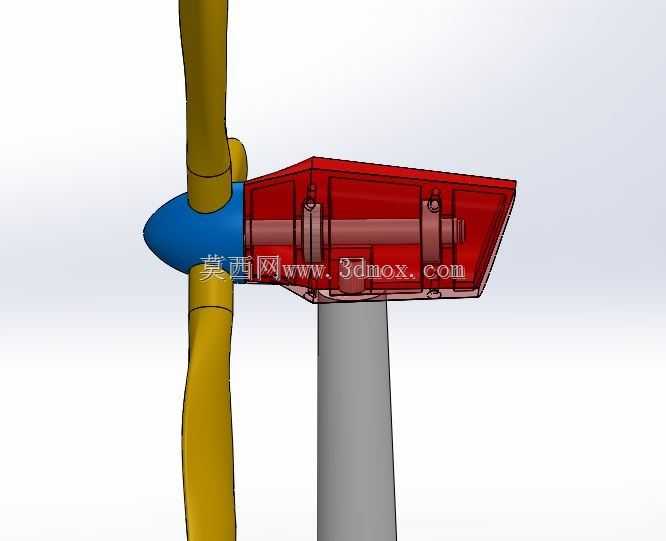

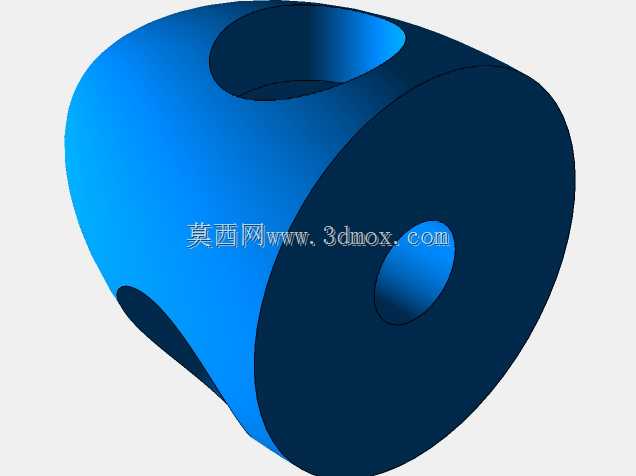

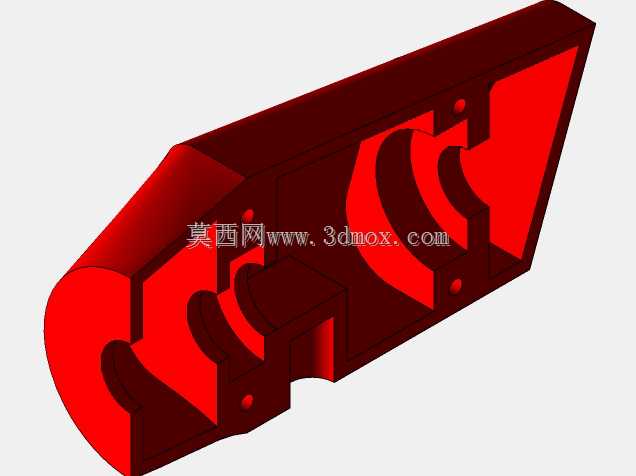

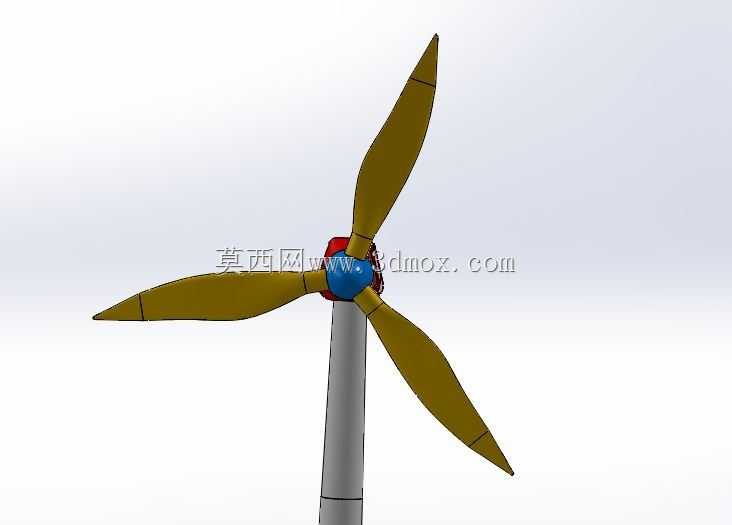

这款小型水平轴风力装置的设计，核心围绕分布式微场景风能捕获需求展开，不同于大型并网风电机组的重载设计逻辑，该结构优先考虑轻量化安装、低风速启动特性，适配户用离网供电、教学演示、小型景观配套等多类场景。从结构布局来看，三叶片采用翼型优化设计，叶根与轮毂衔接处做了圆弧过渡处理，可降低叶片旋转过程中的应力集中，叶片扭转角沿展向渐变，能够在不同来流风速下保持相对稳定的攻角，既提升低风速下的启动扭矩，也避免高转速下出现失速问题。轮毂与机舱的连接采用快拆式定位结构，机舱内部预留了发电机、整流模块的安装空间，机舱尾部的导流罩可根据来流方向自动调整迎风角度，无需额外偏航驱动结构，大幅降低整体结构复杂度与后期维护成本。支撑立柱采用等径圆管结构，底部搭配方形法兰安装底座，底座上预留四个对称分布的安装孔，可直接通过膨胀螺栓固定在混凝土基座、屋顶平台或者预制钢架上，安装边界要求平整硬化地面，单底座安装占用平面尺寸不超过0.04平方米，整体立柱高度可根据实际安装场景的风切变情况灵活调整，常规配置下整体高度控制在1米范围内，避免过高带来的结构倾覆风险。实际应用中，这类小型风力装置可搭配小型储能模块，为户外监测设备、庭院照明、景观供电系统提供持续电力，在年均风速2.5m/s以上的区域即可实现有效发电，叶片旋转过程中动平衡经过校准，运行时的振动幅度控制在较低区间，不会对安装基座造成额外的疲劳载荷。设计过程中重点考量了零部件的通用互换性，叶片、机舱外壳、支撑立柱均采用模块化拆分设计，单个部件损坏后可单独更换，无需整体拆解设备，法兰底座的连接孔位采用通用尺寸标准，可适配多数市面上的小型风光互补安装支架，降低现场安装的适配难度。叶片材质默认采用工程塑料注塑成型，兼顾结构强度与轻量化需求，若应用在沿海高盐雾区域，可更换为玻璃钢材质叶片，配合立柱表面喷塑处理，提升整体抗腐蚀性能，机舱外壳的接缝处做了防水胶条预留，可满足户外露天使用的防护要求，避免雨水渗入内部损坏发电组件。
