三脚架式户外雾水收集装置结构设计

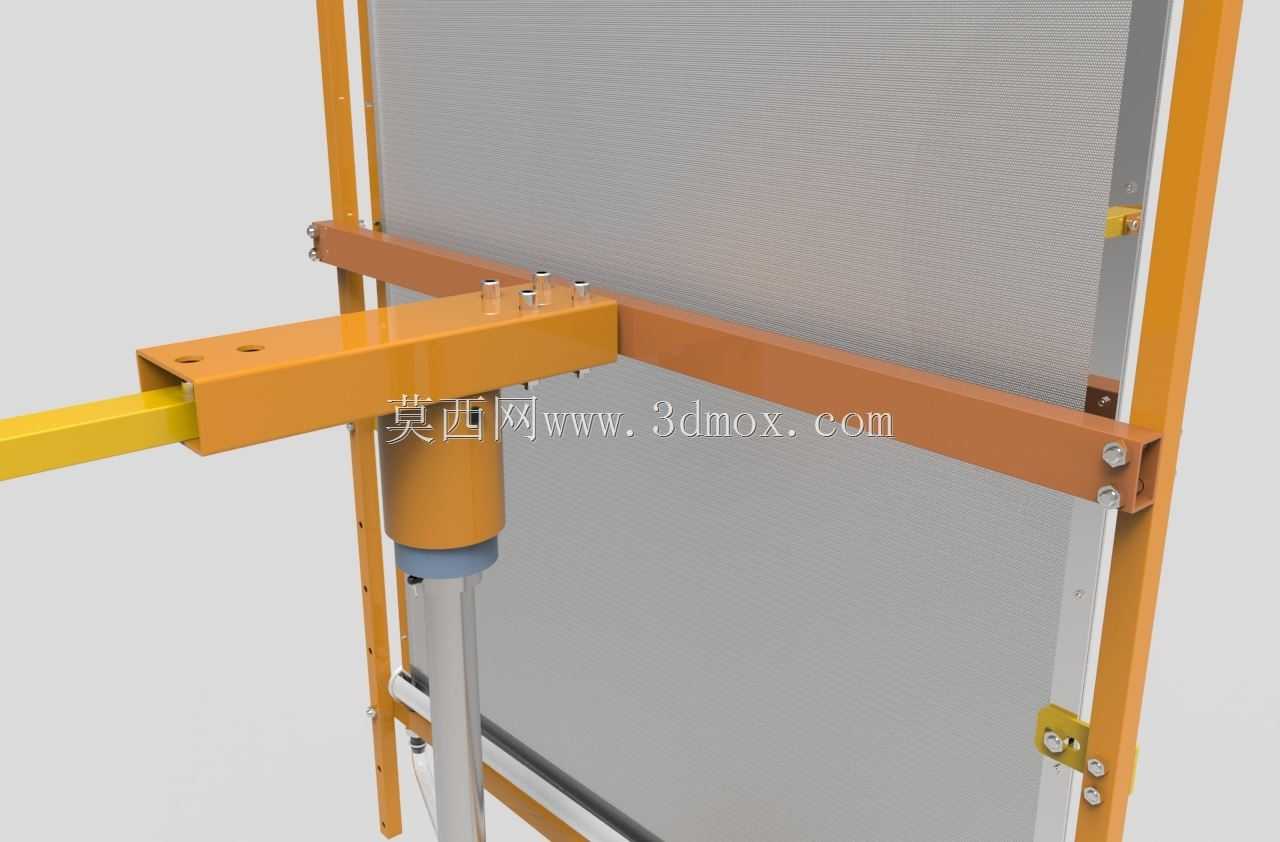

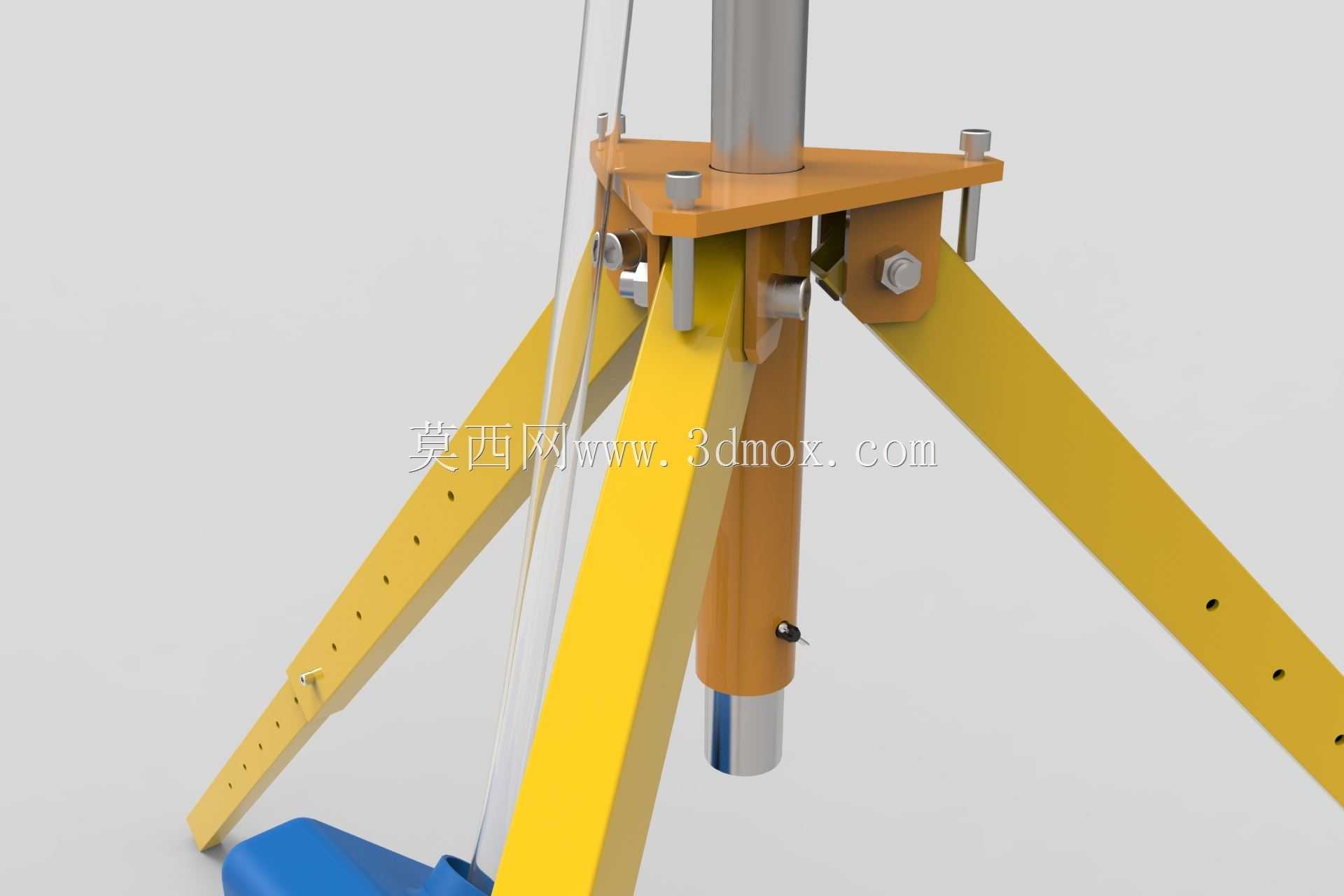

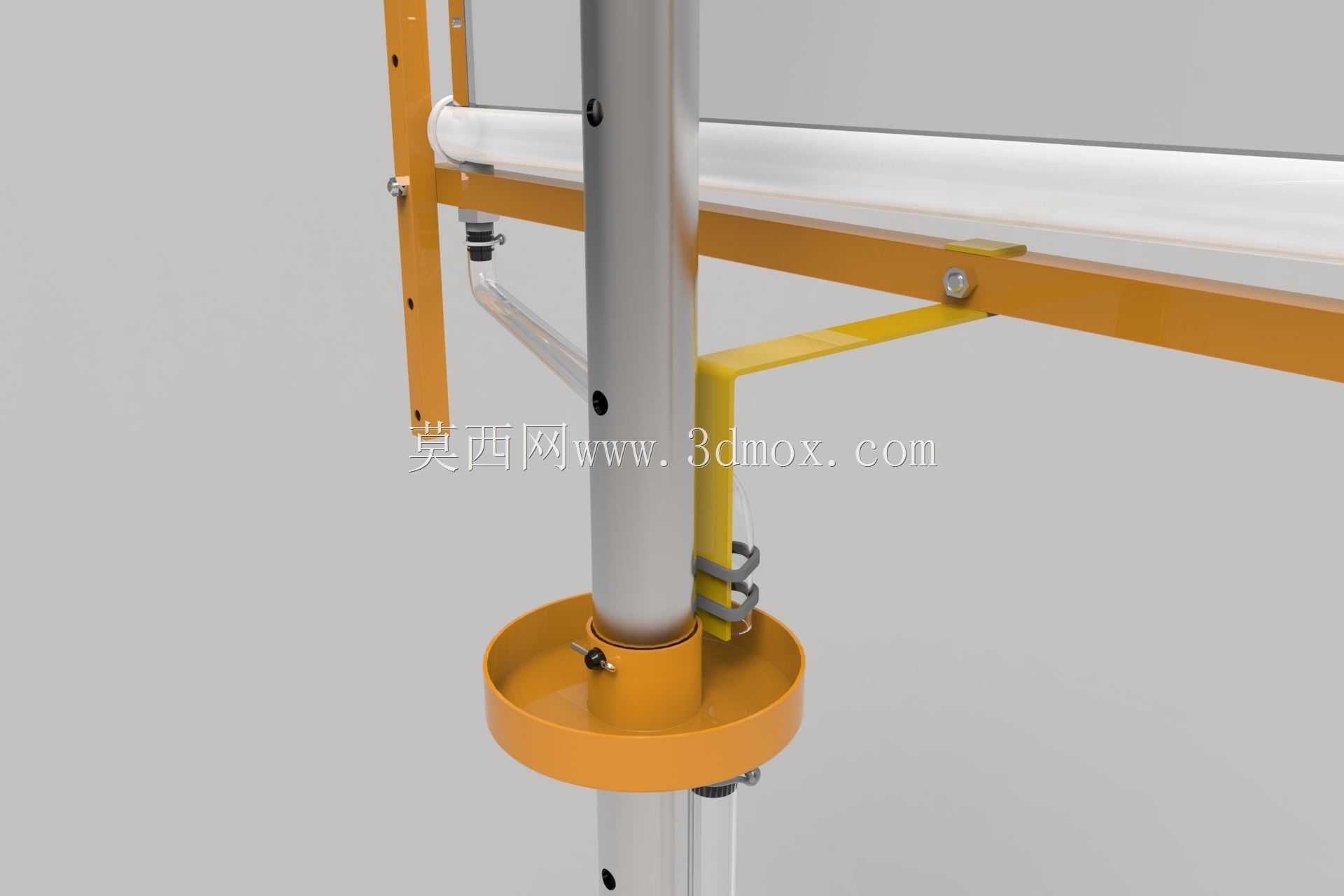

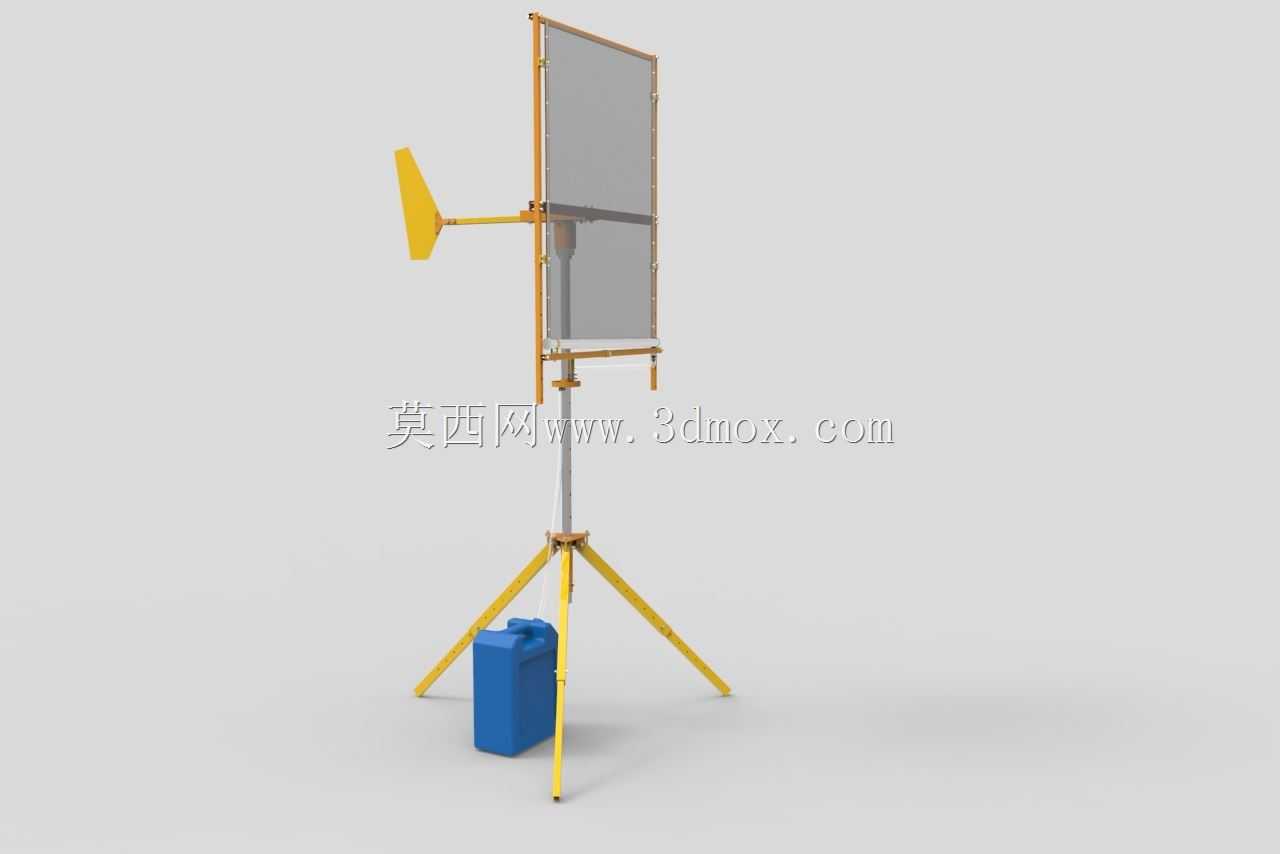

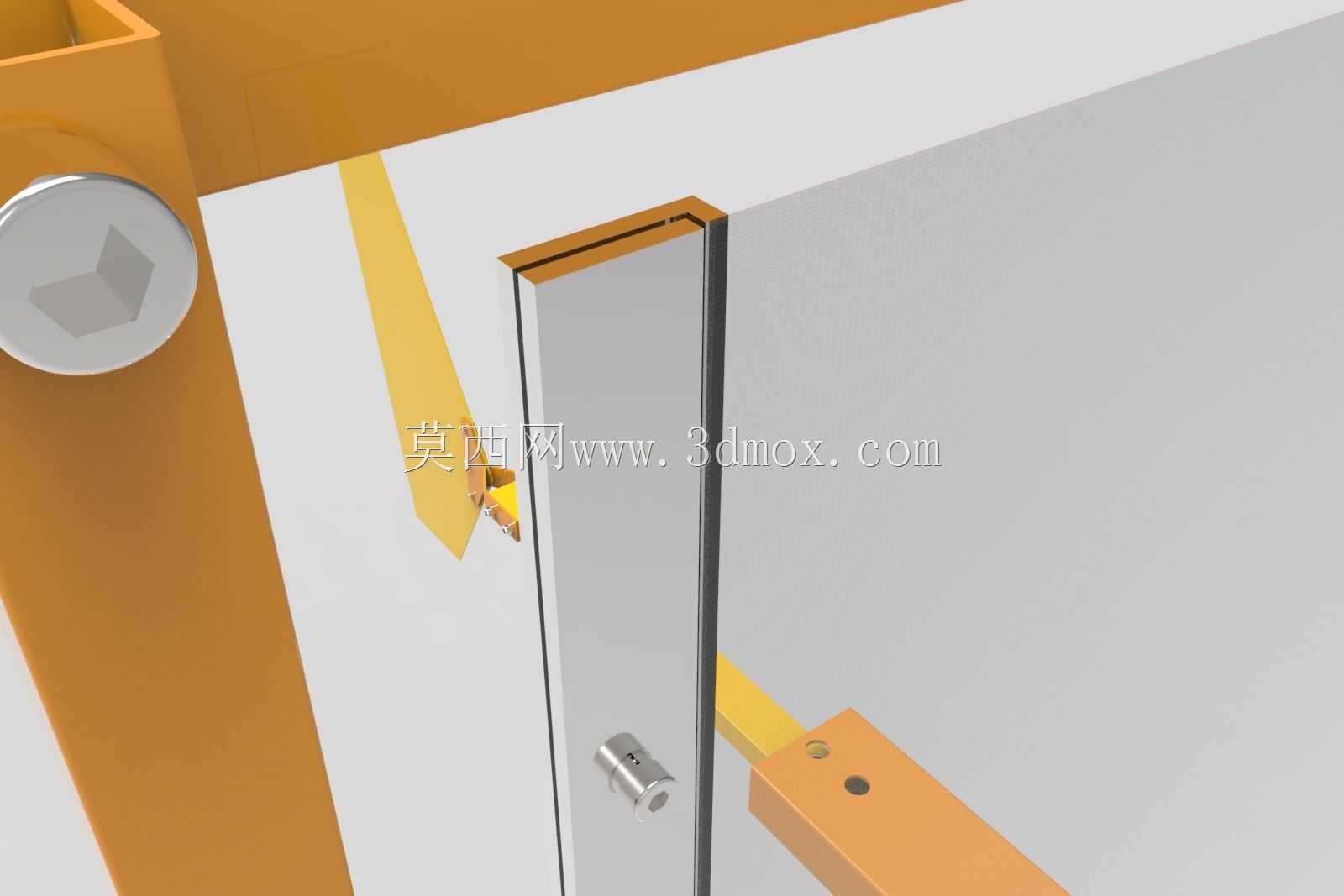

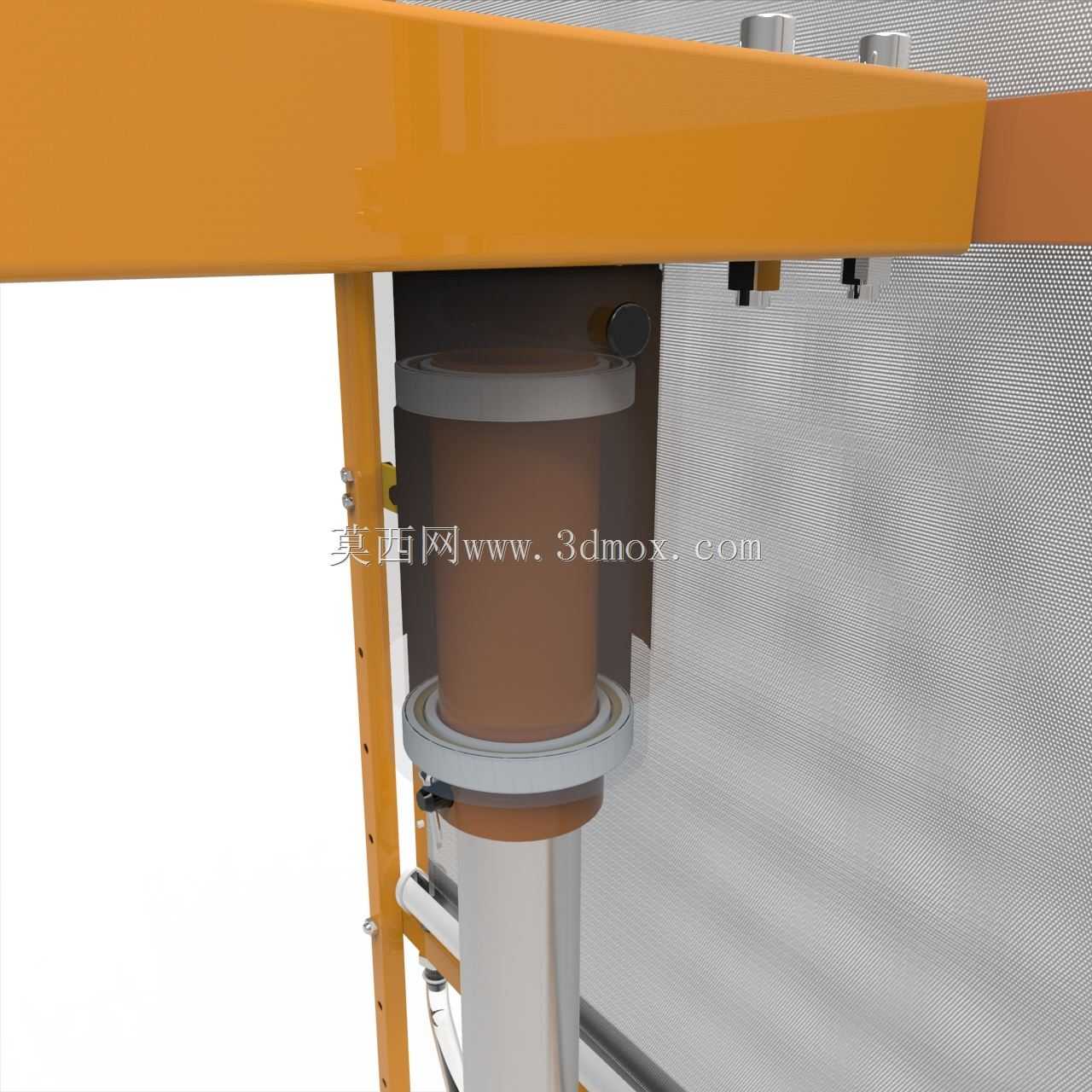

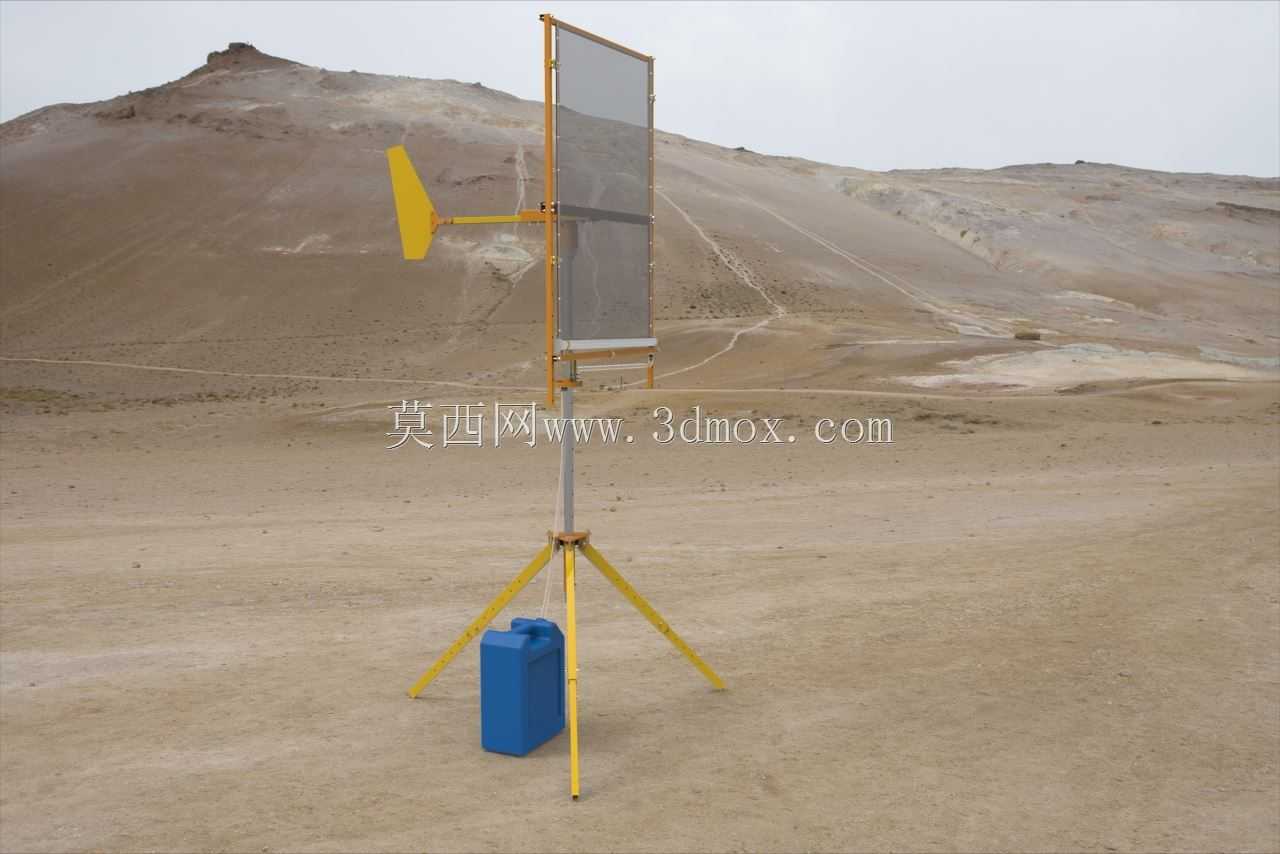

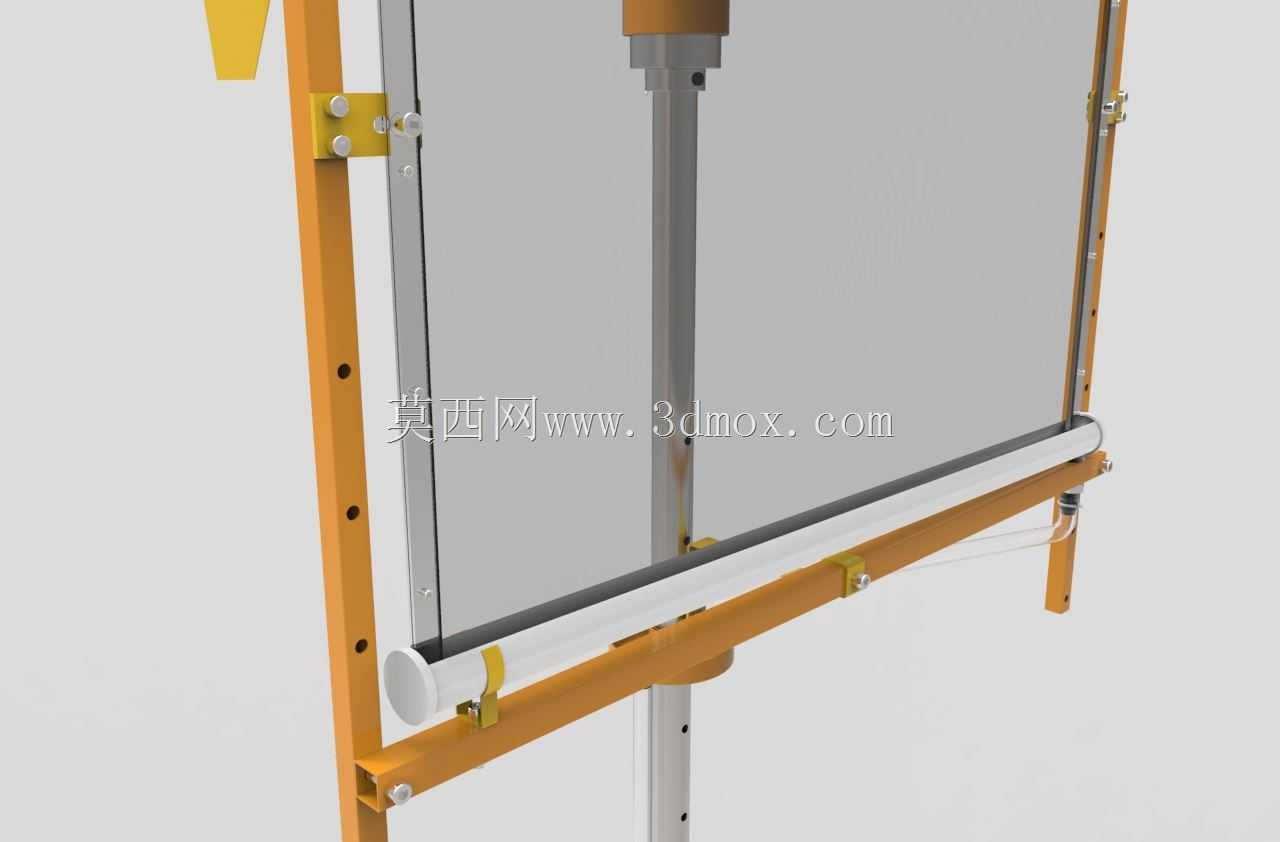

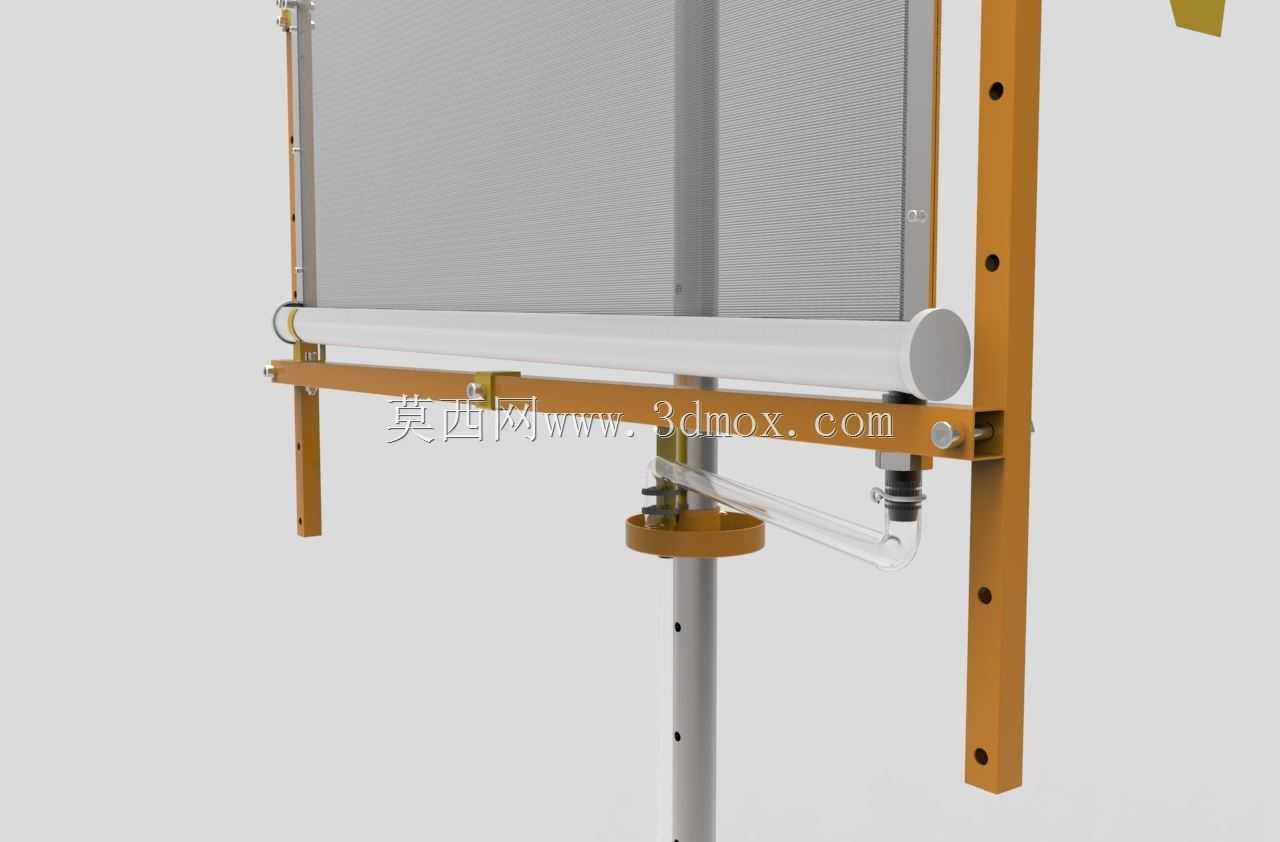

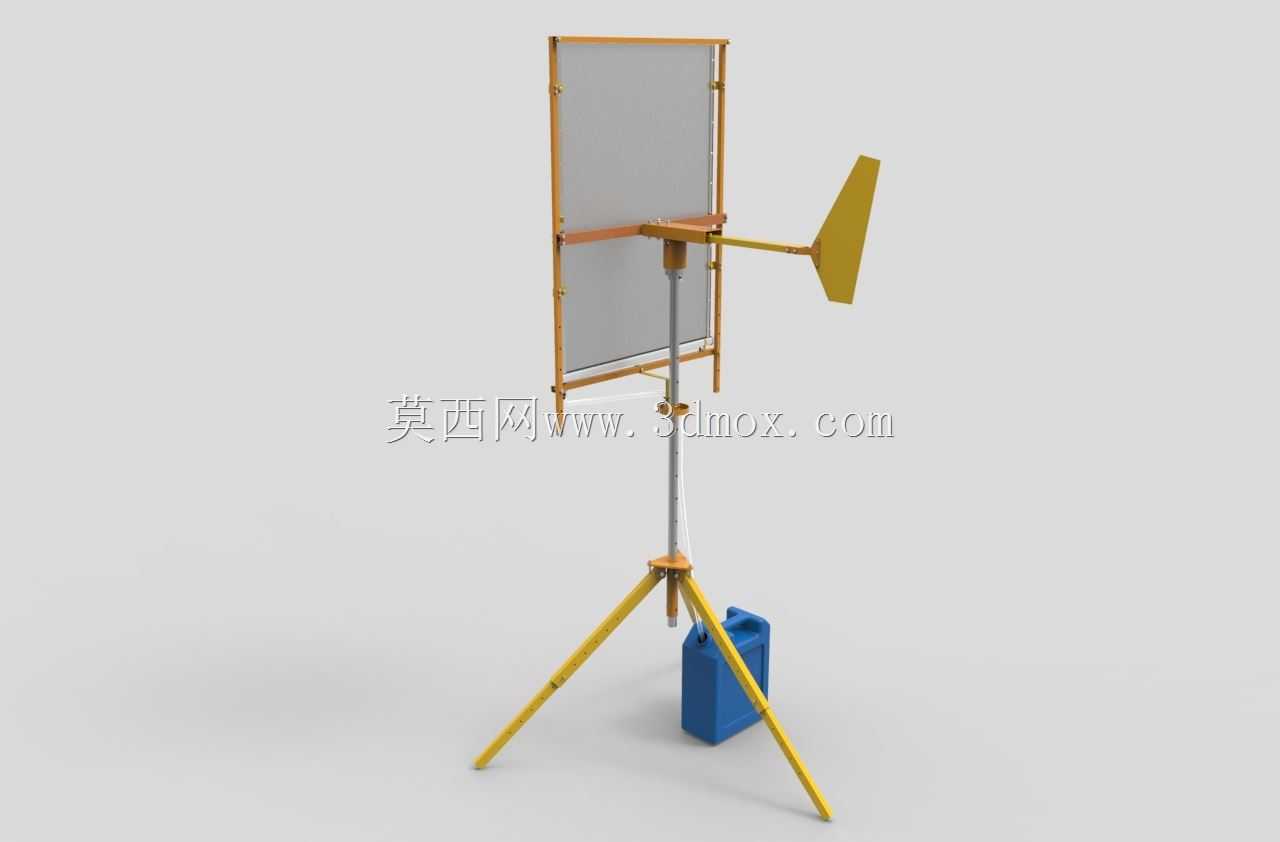

这款雾水收集装置主要面向干旱少雨但雾天频次较高的山地、荒漠边缘、海岛等户外场景，可在无外接能源供给的条件下完成空气中雾水的捕集与存储，为野外作业点位、小型科考站点、偏远零散住户提供稳定的非传统水源补充，也可用于农林区域的雾水资源化利用，降低常规灌溉取水的运输成本。整套装置采用三脚架作为支撑主体，支腿选用轻质高强度金属型材制作，展开后支撑半径控制在0.8米范围内，收拢后整体长度不超过1.2米，可单人背负转运，适配复杂崎岖的野外安装地形，支腿底部预留尖状插入结构，可直接嵌入松软土层完成固定，硬质铺装地面可搭配配重底座实现稳定放置，安装作业无需额外吊装设备，两名作业人员可在15分钟内完成整套设备的组装架设。装置上部设置竖向布置的双层集雾网面，网面采用疏水性编织材质，雾滴随气流接触网面后会快速凝结成较大水珠，顺着网面竖向导流槽汇入下部的集水横槽，最终通过导水管路流入支架旁侧的储水容器，储水容器采用食品级耐候塑料材质，容积适配单日集雾量上限，可直接对接后续净水模块完成水质处理。集雾网面后侧配套风向导流尾翼，可在自然风力作用下带动上部集雾组件绕立杆轴线自由转动，始终保持网面正对来风方向，无需额外电控转向机构即可最大化迎风捕集面积，提升不同风况下的集水效率。立杆与三脚架连接处设置高度调节锁扣，可根据现场安装区域的植被高度、地面起伏情况调整集雾网面的架设高度，调节范围在1.5米至2.2米之间，避免低矮障碍物遮挡迎风面。整套结构的运动部件仅设置上部回转支撑，无复杂传动结构，日常维护仅需定期清理网面附着的沙尘、虫屑，无需频繁更换易损部件，可在-20℃至60℃的户外环境下长期稳定工作，结构设计充分考虑野外工况的抗风要求，在8级风力条件下可保持结构稳定，无倾覆、构件变形风险。
