双层堆叠式散装物料中转储料容器

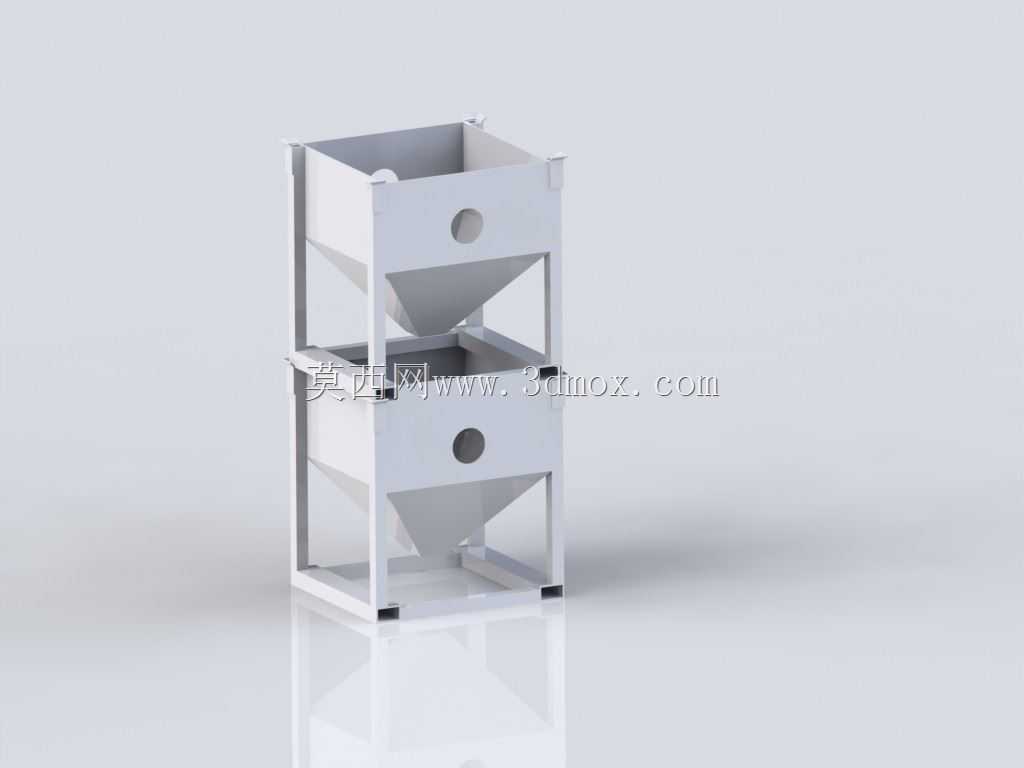

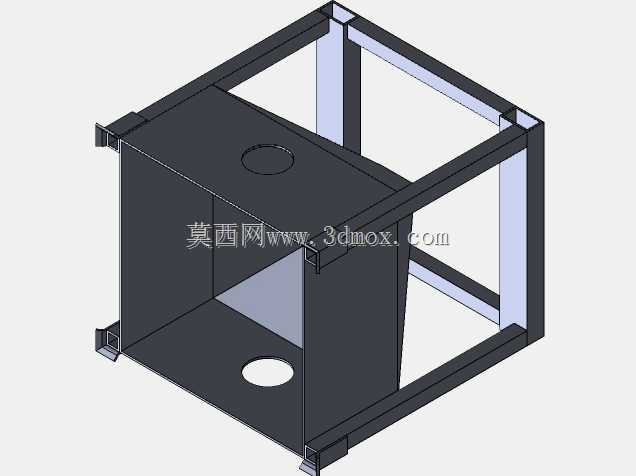

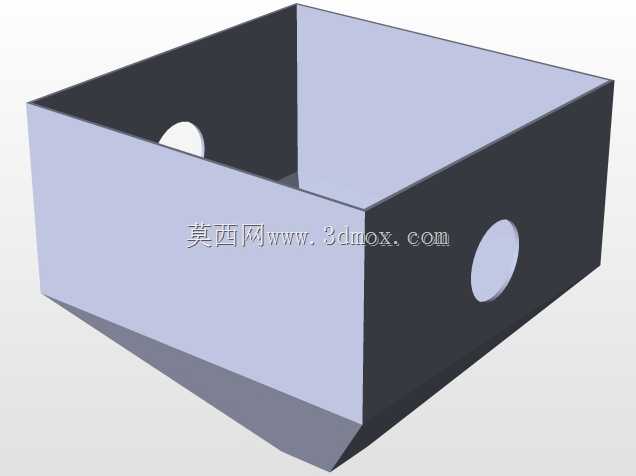

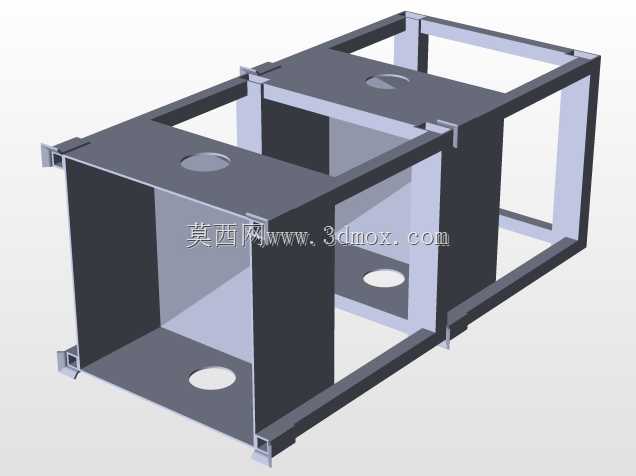

在粉体、颗粒类散料加工的生产链路里，混合工序与下游成型、包装、分装工序往往存在节拍差，混合设备单次出料量较大，而下游工序多为连续小流量进料，这时候就需要中转储料装置完成物料的缓存与均匀给料衔接，这款双层结构的散装材料容器正是针对这类场景设计的中转储料单元。从结构设计来看，整体采用方管焊接成型的外框架作为承载主体，框架底部设置了方形安装支脚，支脚表面预留了安装固定孔位，可直接通过膨胀螺栓或者压板固定在车间地坪或者输送线机架上方，安装时需要预留出底部出料口对应的下方空间，保证后续接料或者给料设备的安装余量，整体外轮廓为规整的长方体结构，横向占用空间小，适合在车间狭窄的工序间隙布置。上下两层均采用上方下锥的料斗结构，直筒段为方形储料腔，锥段采用大倾角斜壁设计，斜壁角度大于散料的自然安息角，能够避免粉体、颗粒物料在锥段出现架桥、堵料的问题，保证物料依靠自重就能顺畅滑落至出料口；每层料斗的直筒段侧壁都开设了圆形观察孔，可搭配透明视镜安装，方便生产巡检时直接观察内部物料的存量状态，不需要打开顶部盖板就能判断是否需要补料。两层料斗为独立模块化设计，既可以单独作为单级储料单元使用，也可以通过框架上的定位结构堆叠组合，上层料斗的出料口对准下层料斗的顶部进料口，可实现两级缓存，上层完成大储量暂存，下层完成稳流给料，适配不同节拍差的生产场景。框架的顶部设置了吊耳结构，方便车间行车进行整体吊装移位，不需要拆分结构就能完成工位调整；料斗与外框架之间采用螺栓连接固定，磨损后可单独更换料斗部件，降低后期维护成本。这类储料容器可适配塑料粒子、粮食粉料、化工颗粒、建材干粉等多种流动性较好的散装物料，在塑料改性、饲料加工、食品配料、干粉砂浆生产等行业的工序衔接环节都能适用，设计时充分考虑了散料的流动特性，没有多余的结构死角，内壁光滑无凸起，避免物料残留造成的交叉污染问题，整体结构刚性充足，满载状态下框架变形量控制在允许范围内，不会出现料斗倾斜、出料偏移的问题。
