汽车轮罩覆盖件冲压成型工装结构

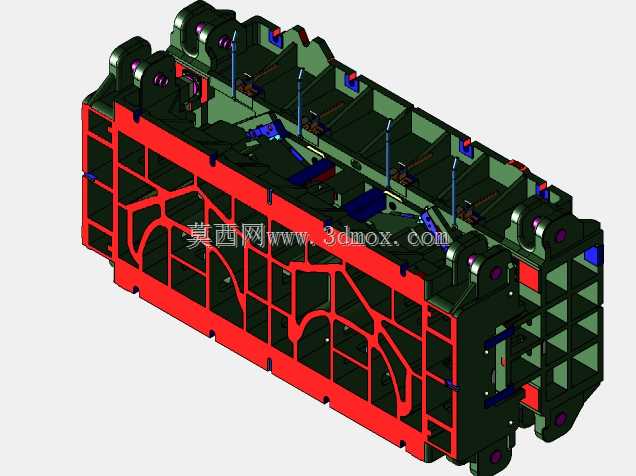

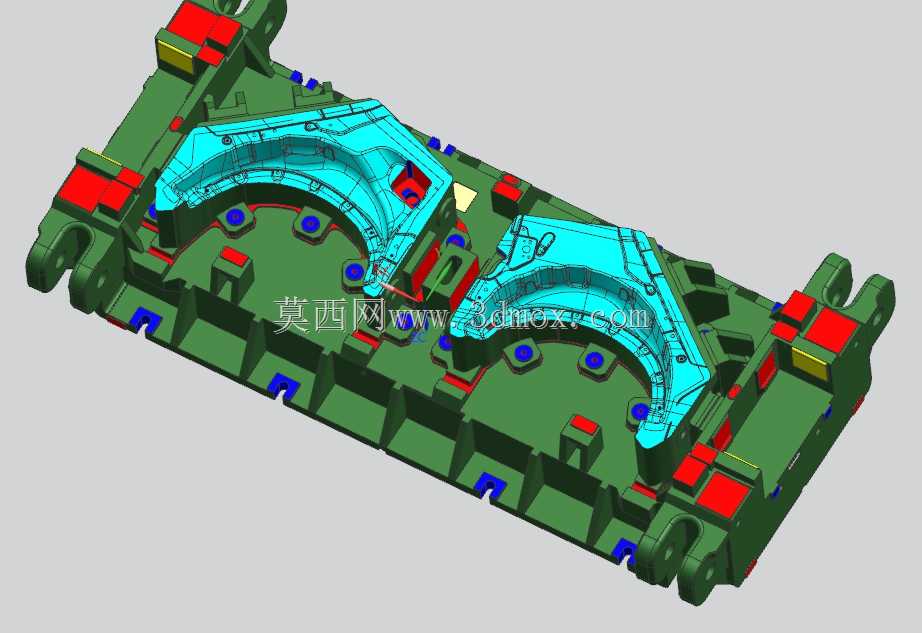

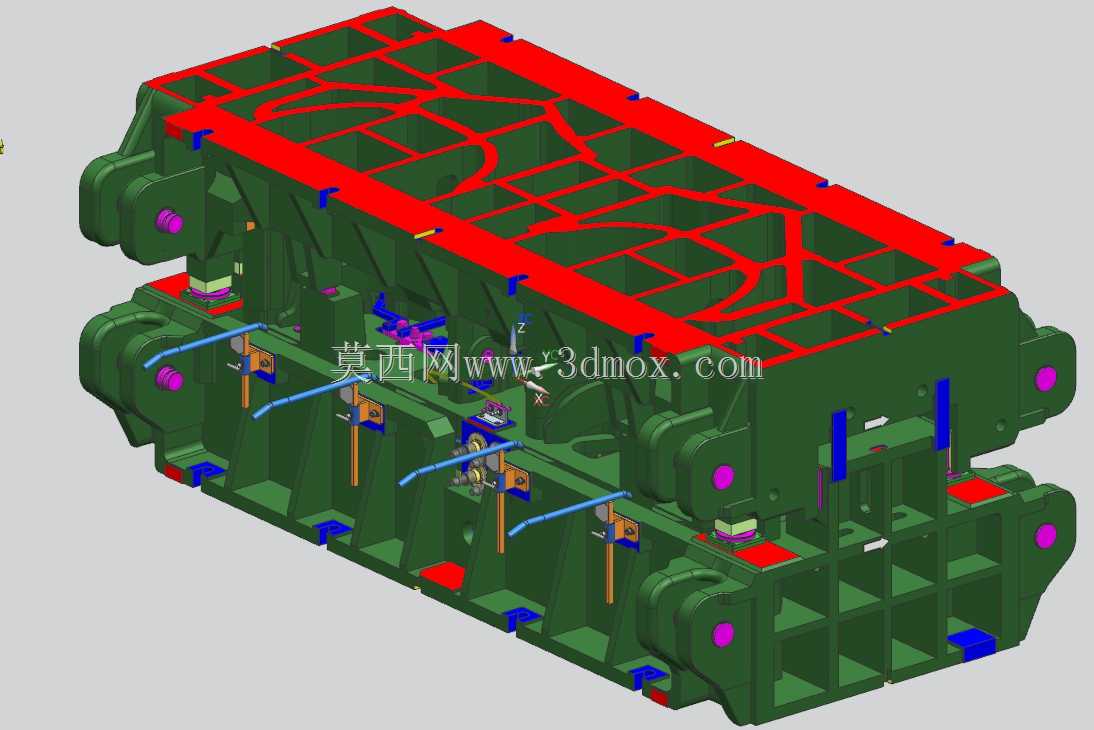

这套冲压工装主要服务于乘用车车身轮罩部位的外覆盖件冷冲压成型工序，匹配整车焊装环节的覆盖件供给需求，在整车冲压线中承担轮罩类曲面覆盖件的成型作业，适配常规自动化机械压力机的台架安装接口，可直接接入现有冲压产线完成批量生产作业。从结构设计逻辑来看，模架采用上下双座箱式筋板布局，上下模座的背部筋格采用纵横交错的排布方式，筋板厚度与间距经过冲压受力校核，可承受大吨位冲床连续作业时的交变载荷，避免长期冲压作业出现模座变形导致的型面偏移。上下模的导向结构采用双侧对称布置的导柱导套组件，导柱安装位置避开送料路径与取件空间，合模过程中导柱先于凸凹模接触完成导向，保证上下模型面的合模精度控制在冲压工艺要求的公差范围内，避免成型件出现起皱、开裂或者型面尺寸超差的问题。模架的安装边界完全匹配常规闭式四点压力机的工作台T型槽间距，上下模座的安装基面做了平面度精加工处理，安装时可直接通过压板螺栓完成固定，无需额外加工过渡垫板。模具工作型面完全贴合轮罩覆盖件的三维曲面造型，针对轮罩部位的翻边、局部凸起特征做了对应的镶块拆分设计，易磨损的刃口部位采用单独镶件固定，后期维护时仅需更换磨损镶块即可，无需整体返修模架，大幅降低产线维护的停机时长。模具上集成的弹顶、卸料组件采用标准化弹性元件排布，卸料力经过成型力计算匹配，保证成型完成后工件可顺利脱离凸模型面，不会出现粘模导致的工件变形。侧面布置的斜楔机构对应轮罩侧部的侧冲孔、侧翻边工序，可在一次合模行程中完成多方向的成型作业，减少后续单独工序的模具投入，提升单工序的生产效率。整套模架的起吊结构采用对称布置的吊耳，吊耳位置经过重心校核，起吊过程中模架可保持水平状态，方便产线换模时的吊装转运，适配冲压车间常规的天车吊装作业要求。
