汽车覆盖件侧冲工序冲压模具结构

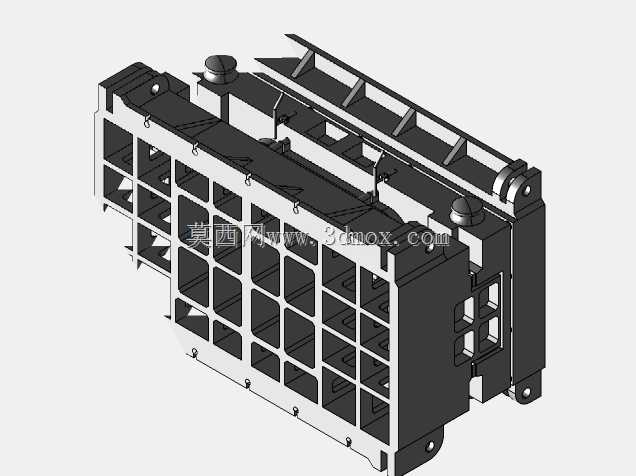

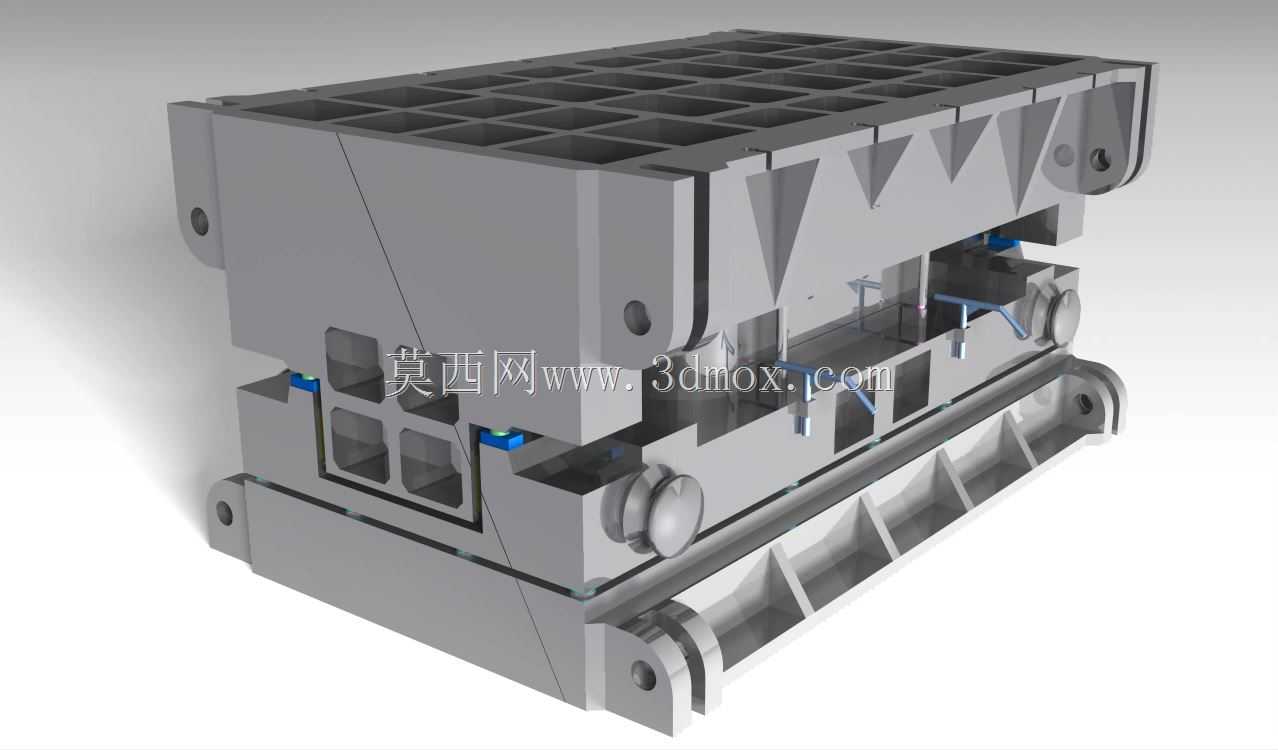

这套模具主要应用于汽车车身覆盖件的侧部冲孔、侧修边工序，常见于乘用车侧围外板、车门内板等带有侧向成型特征的冲压生产环节，适配常规闭式四点机械压力机的安装接口，可直接接入现有整车冲压线的自动化送料流程，匹配端拾器的取放料高度与定位基准。从结构设计来看，上下模座采用整体箱式筋板布局，筋板厚度根据冲压受力点做差异化排布，在冲裁力集中的凸模安装区域加密筋格，非受力区域适当放大筋格间距，在保证模座整体刚性的前提下控制模具整体重量，减少压力机的负载冗余。模具的导向系统采用独立导柱配合自润滑导套的结构，导柱安装位置避开送料路径，同时在上下模合模行程的初始阶段就进入导向配合，避免合模过程中出现偏载啃模的问题，侧冲滑块的驱动采用斜楔传动结构，斜楔的工作角度根据侧冲孔的行程需求做匹配设计，滑块回程配备独立氮气弹簧复位，保证开模后滑块完全退回到安全位置，不会干涉板件的取放。安装边界方面，模座的压板槽尺寸按照常规压力机的T型槽间距设置，上下模的闭合高度、开模安全距离符合多数整车厂冲压线的设备参数范围，模具的起吊孔位置经过重心校核，单块模板起吊时保持水平状态，方便车间内的天车转序与安装调试。模具的工作区域设置了一体式废料滑槽，侧冲产生的废料可顺着滑槽直接滑入压力机下方的废料输送线，无需人工定期清理模腔内部的废料堆积，减少生产线的停机频次。定位系统采用板件外形粗定位配合孔位精定位的组合方式，板件放入模具后，粗定位块先限制板件的大范围窜动，合模过程中精定位销先导入板件的工艺孔，完全合模前完成板件的精准定位，避免侧冲位置出现尺寸偏差。模具的压料板采用等高套筒连接，压料力通过布置在压料板背面的氮气弹簧提供，压料面的型面完全贴合板件的成型面，合模时先完成板件的压紧再进行侧冲作业，避免板件在冲裁过程中出现翘曲变形，保证冲裁断面的平整度。
