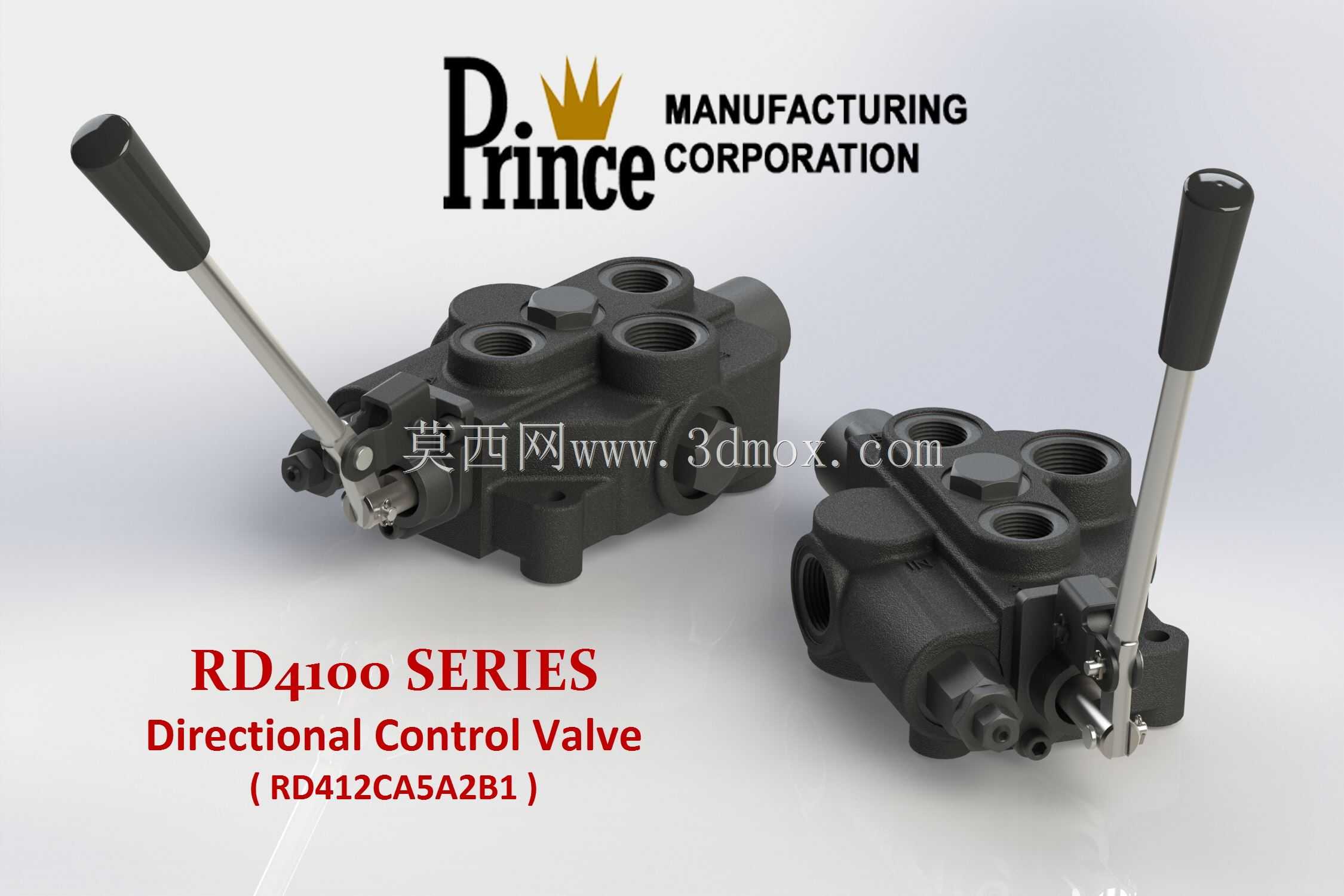

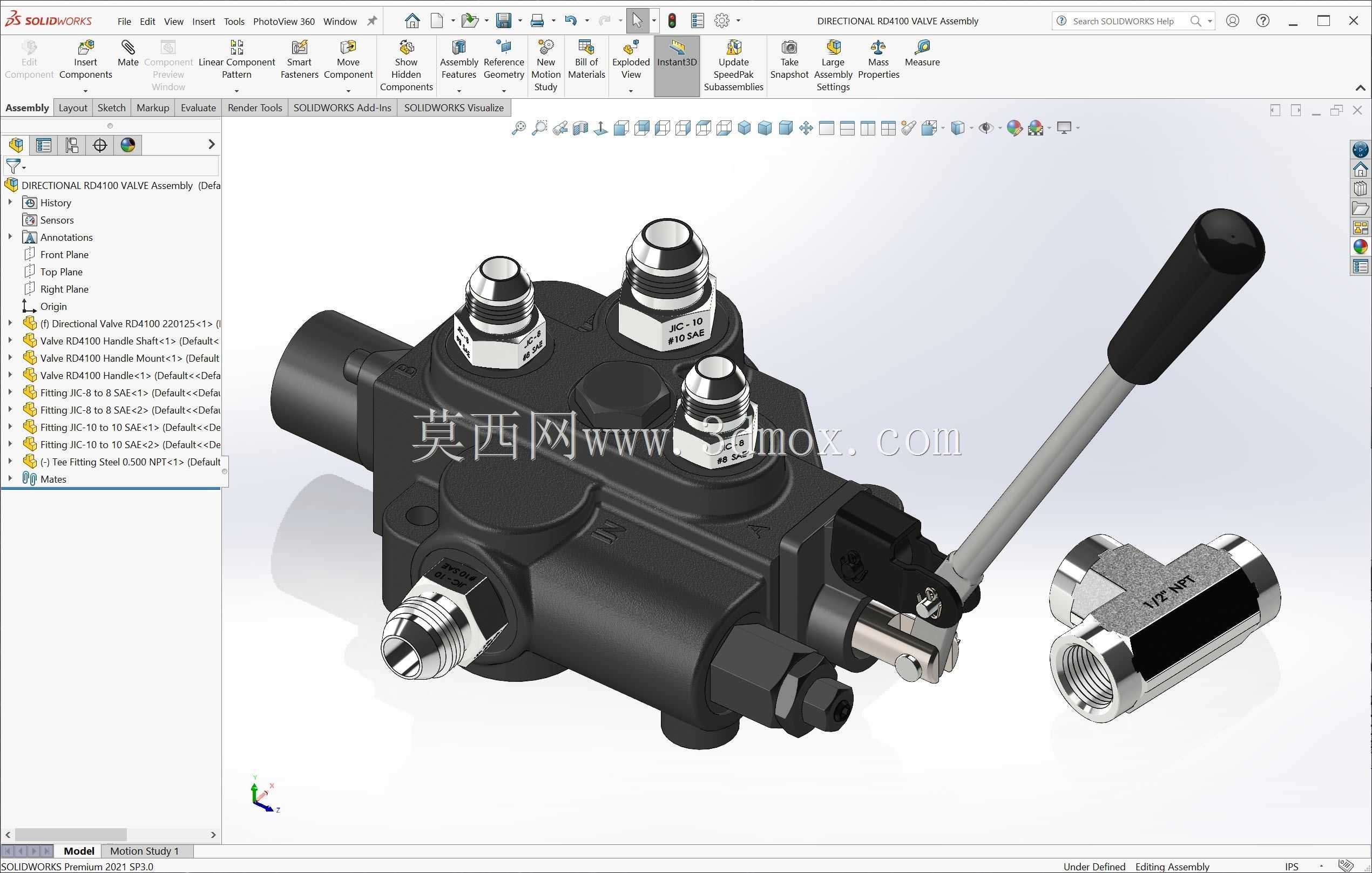

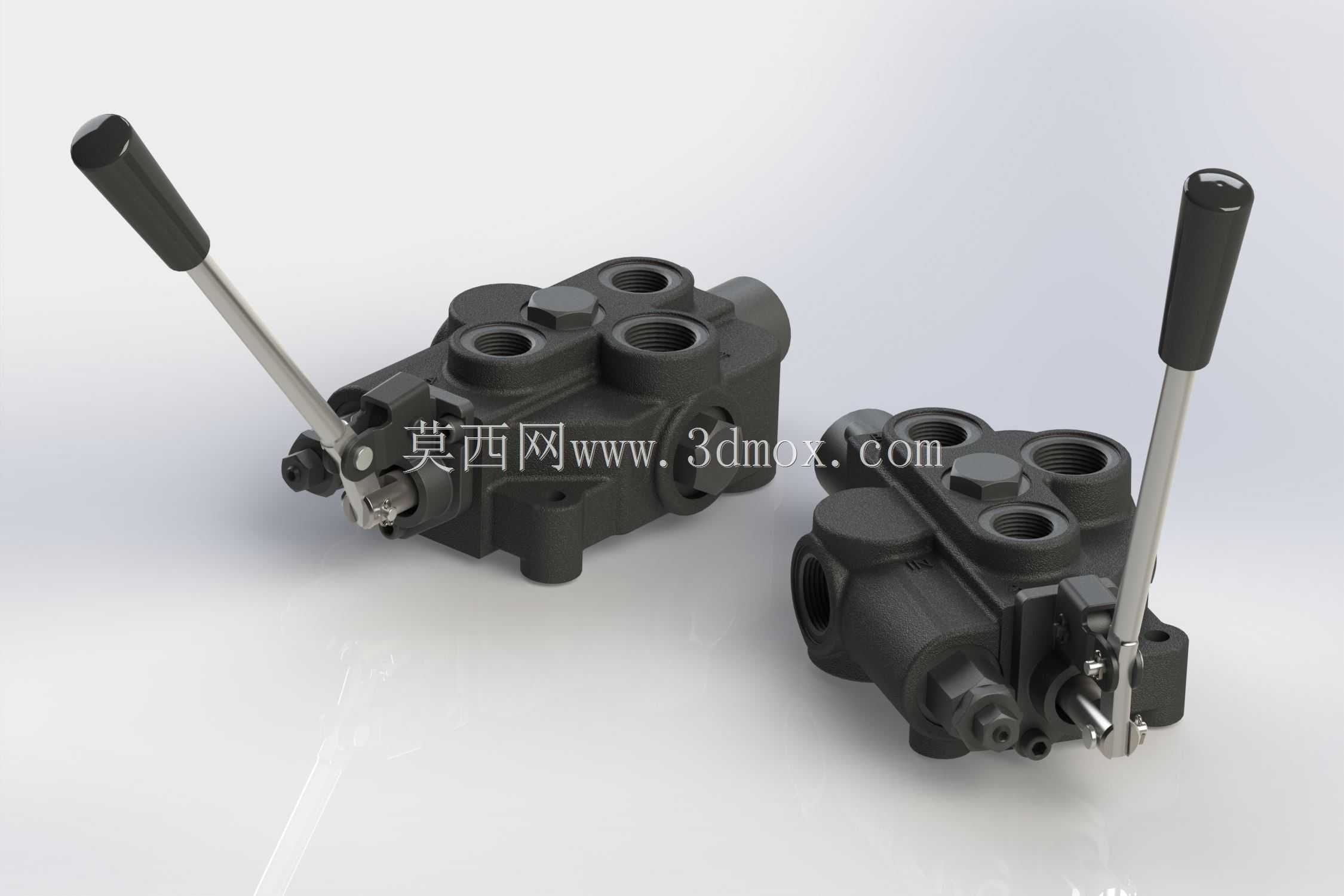

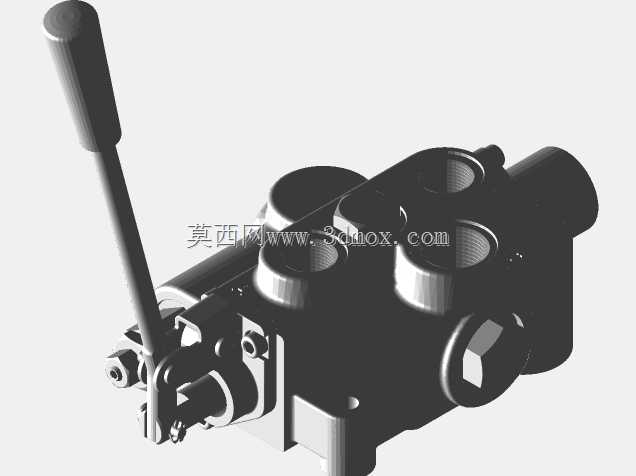

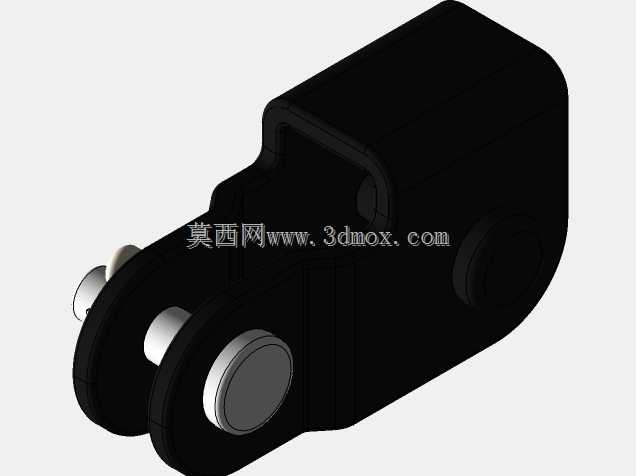

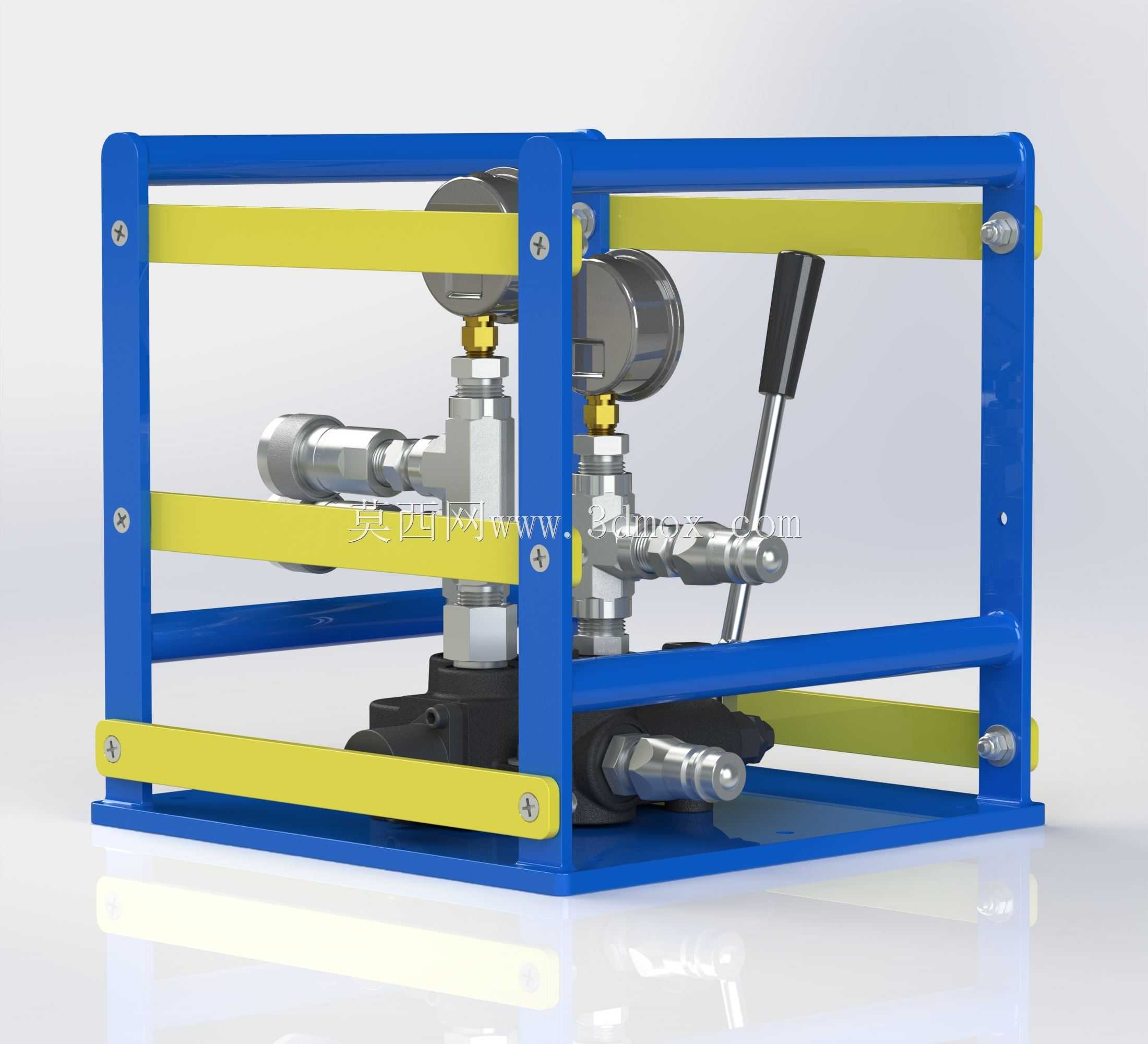

RD4100手动液压换向阀结构设计

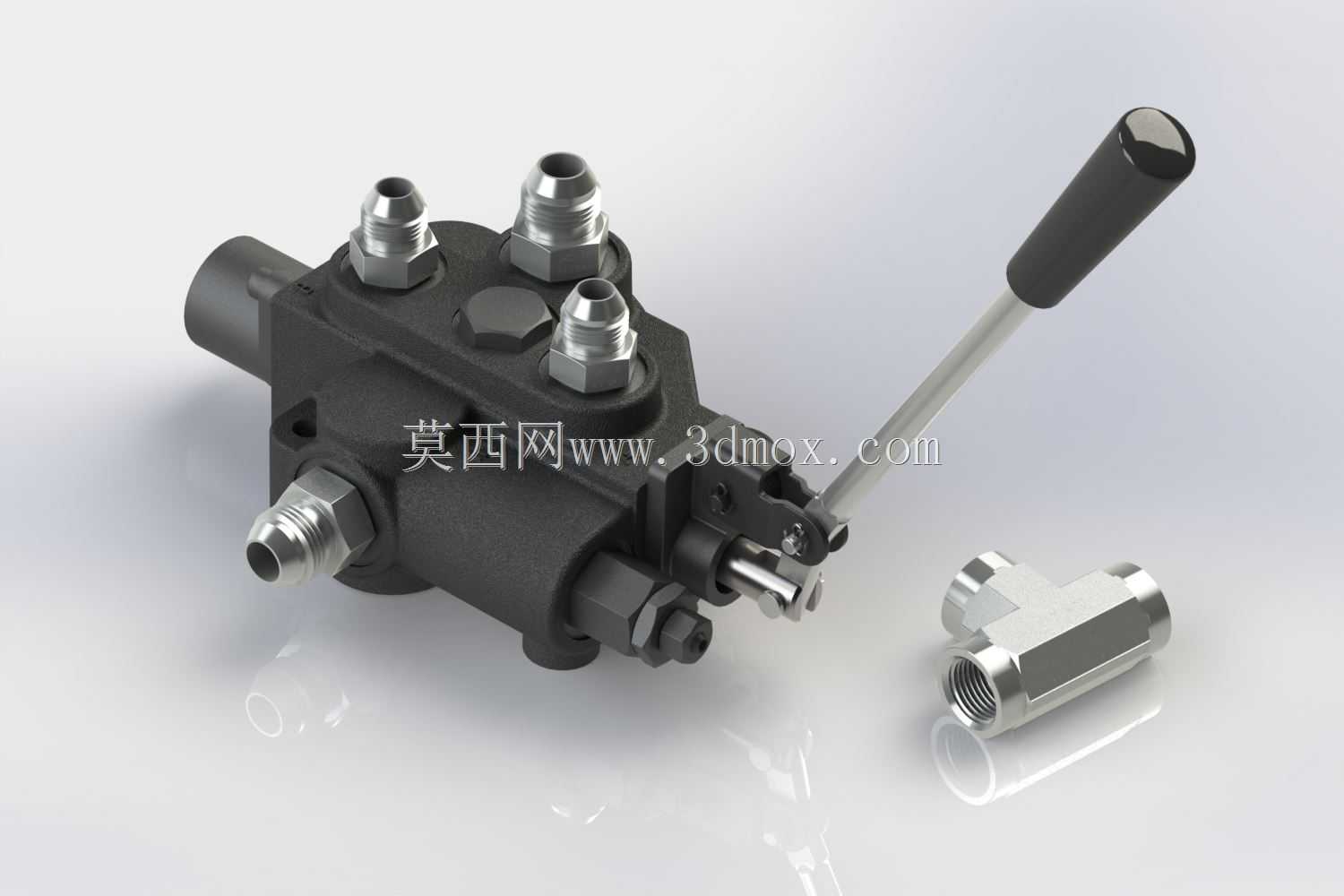

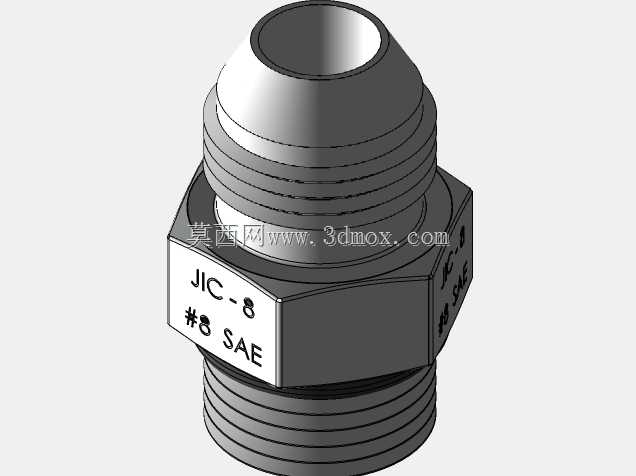

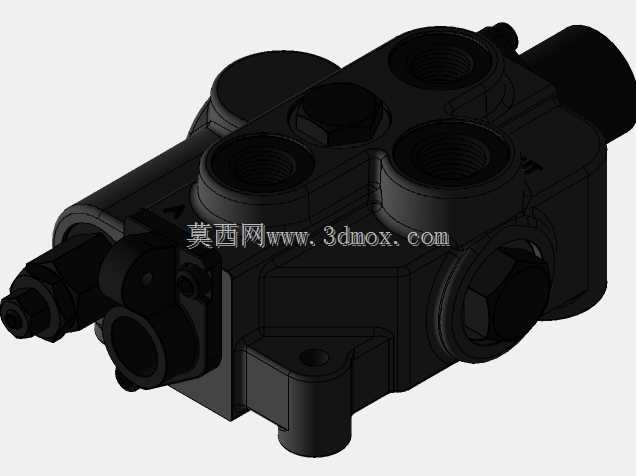

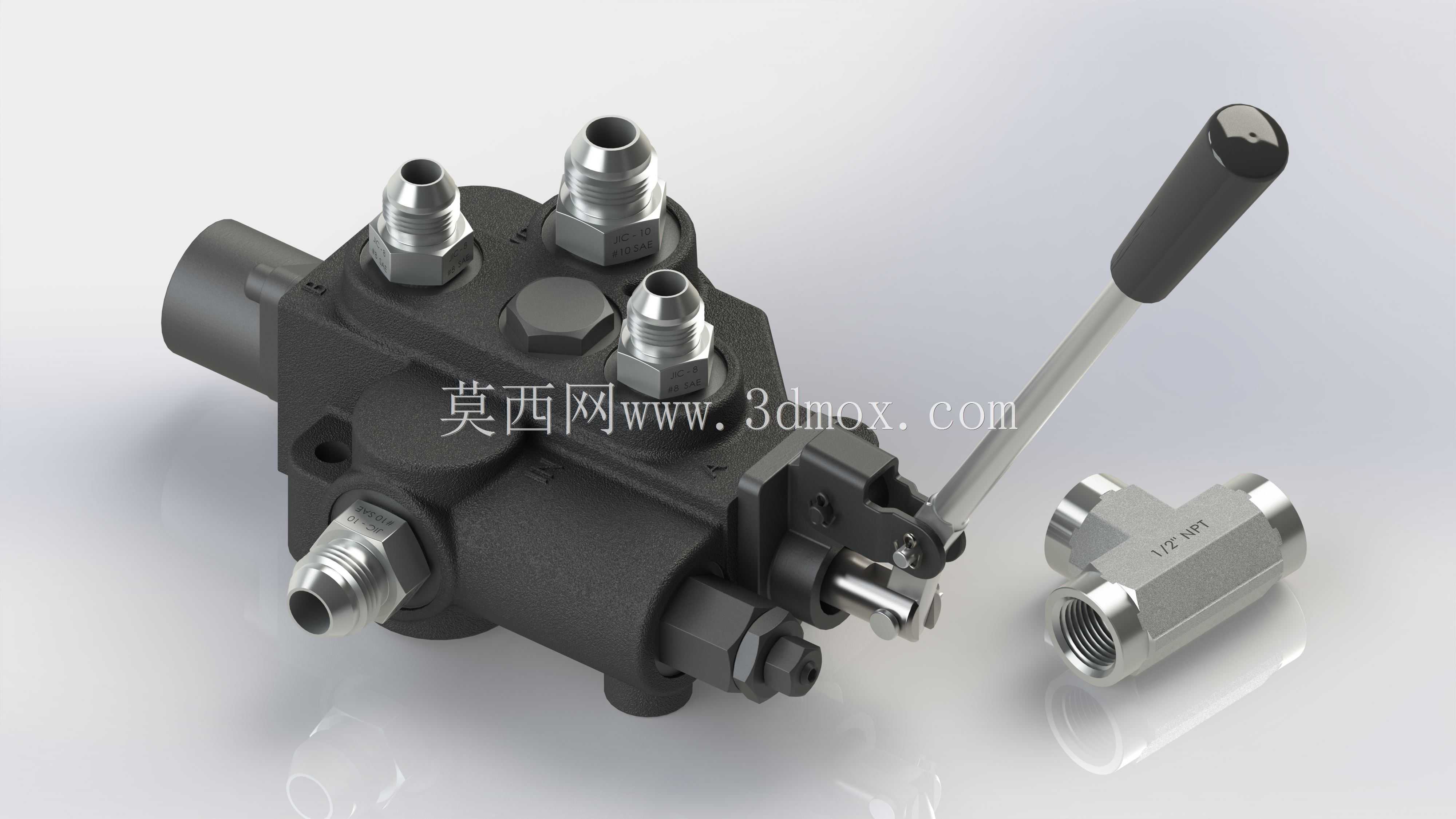

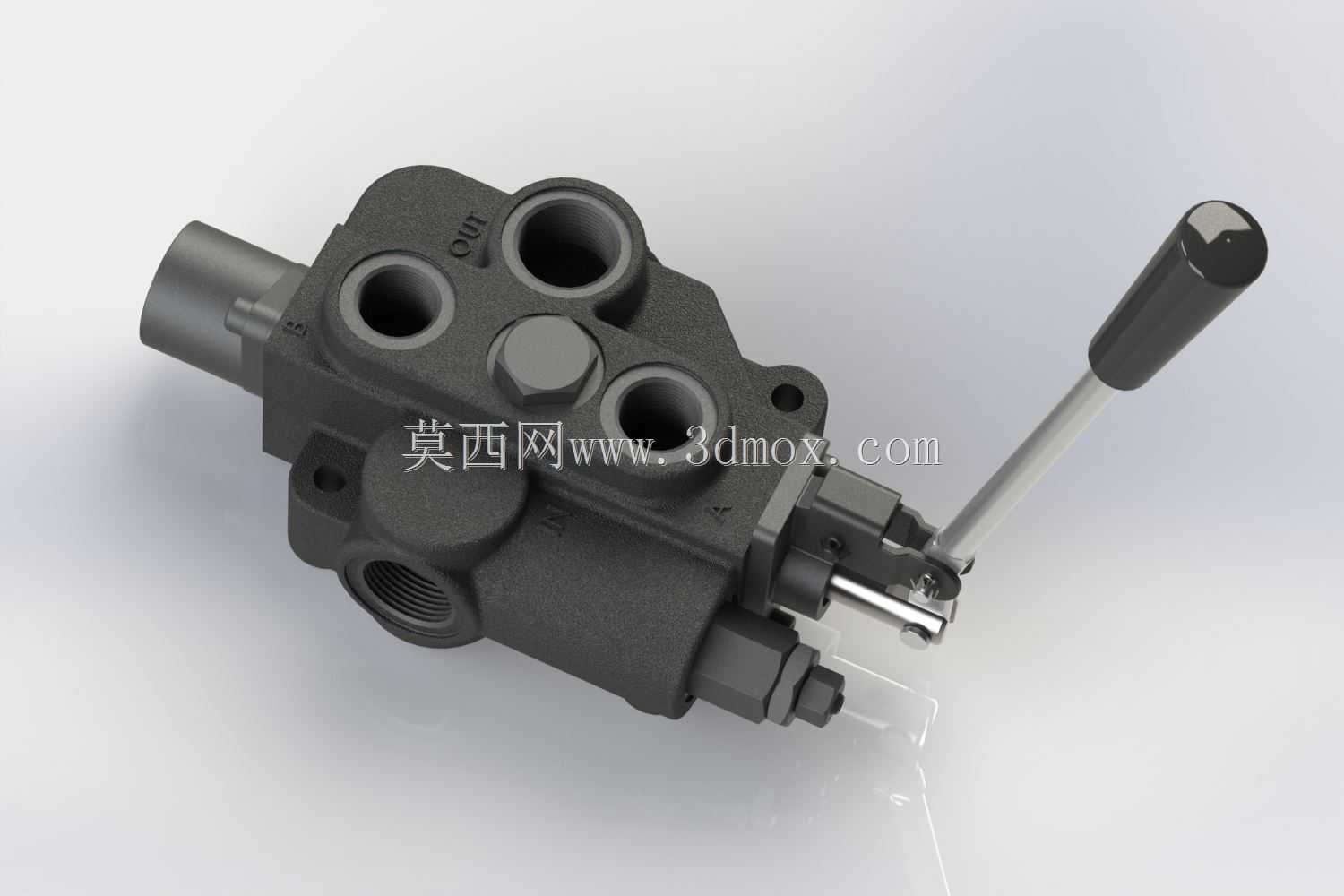

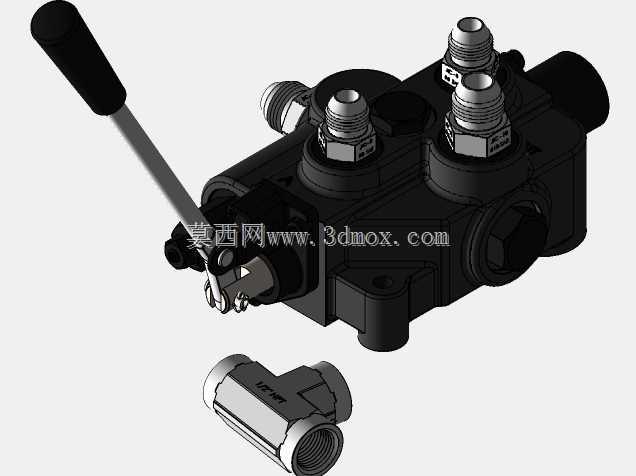

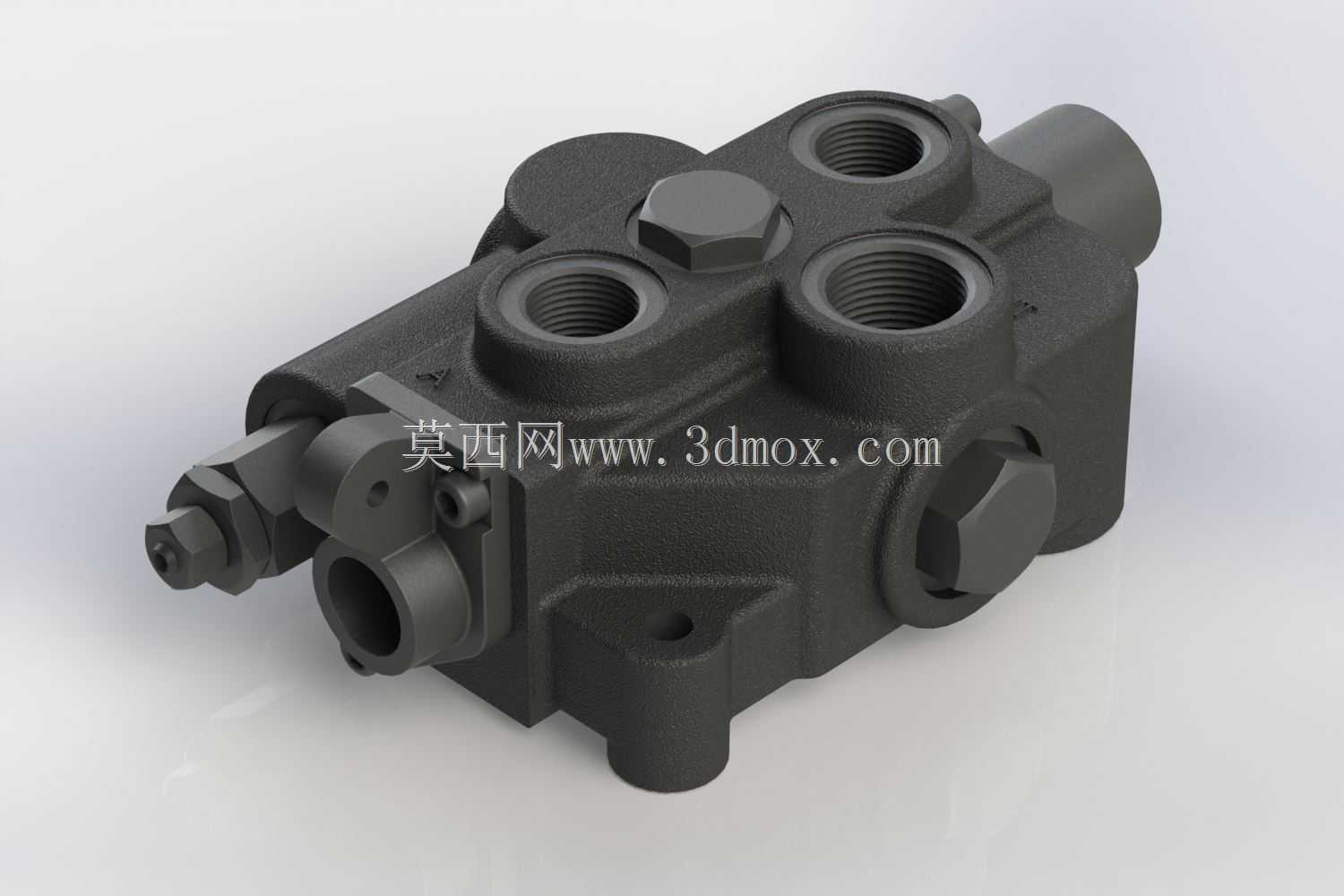

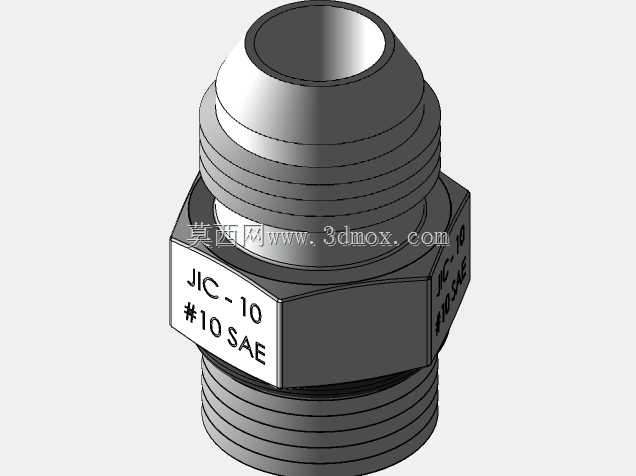

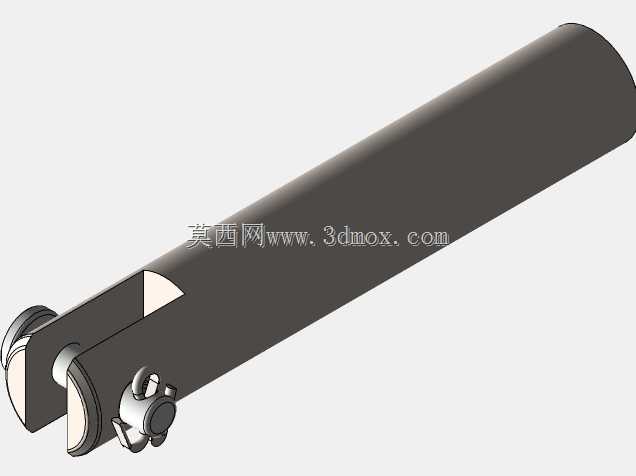

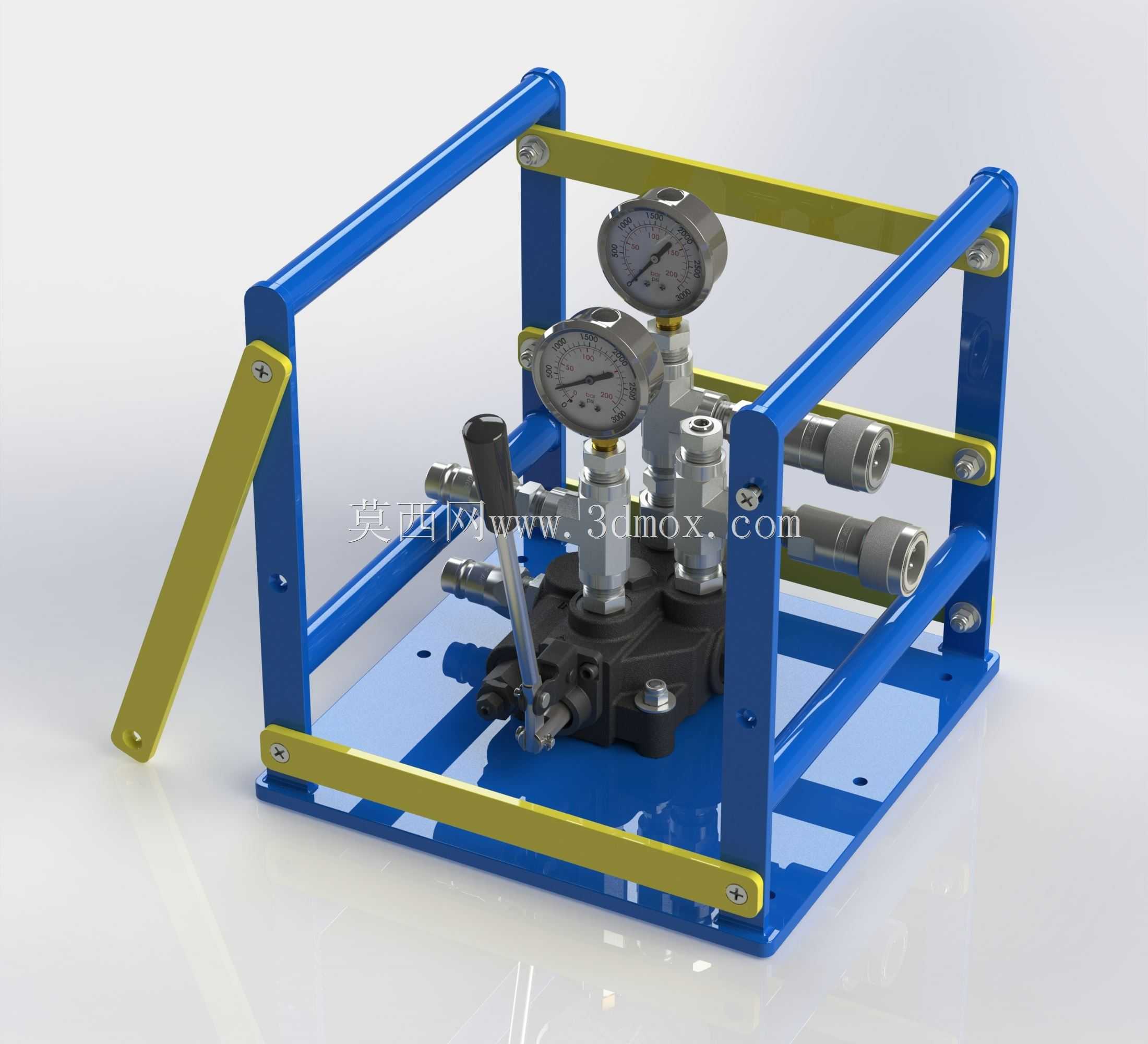

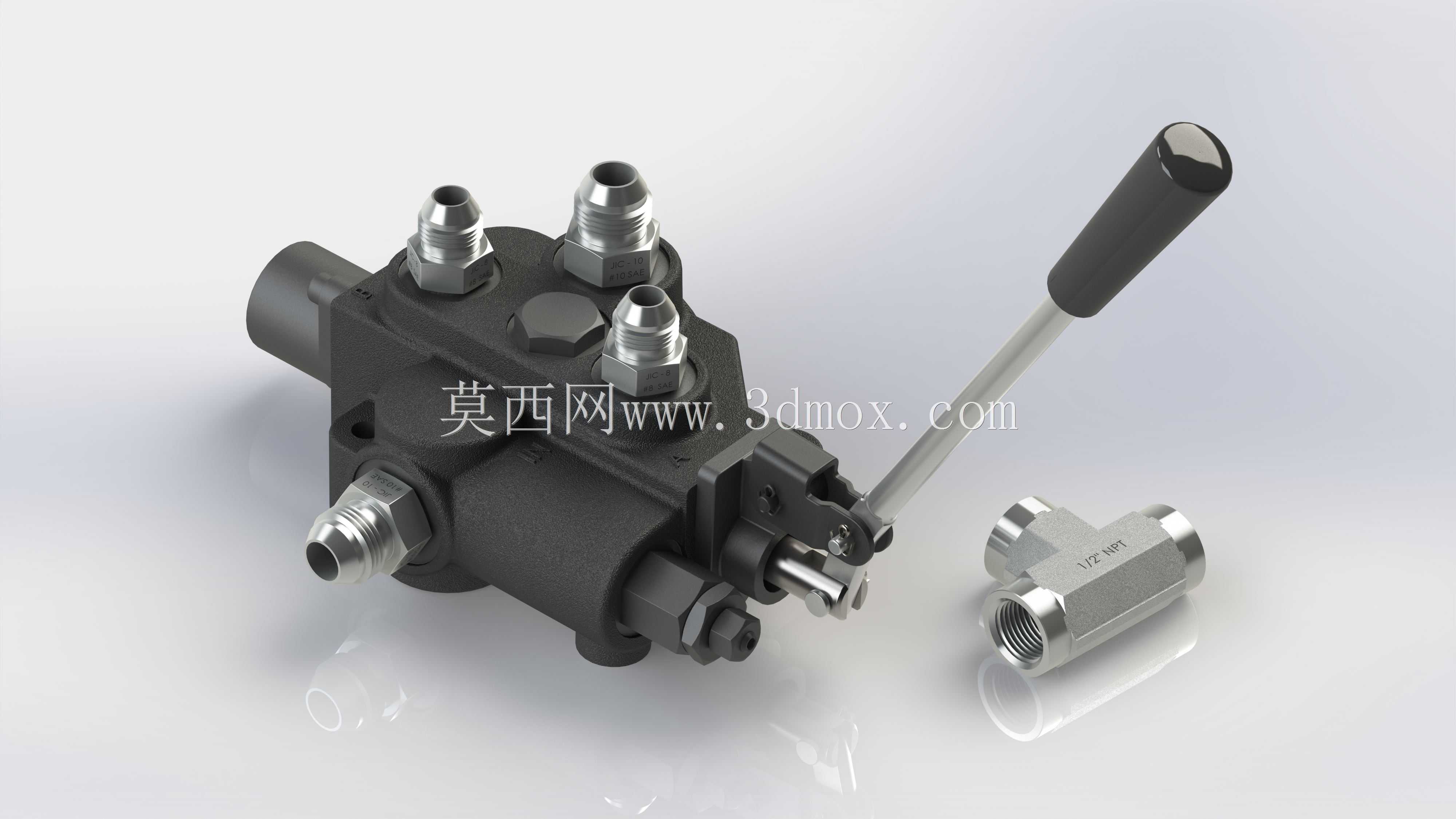

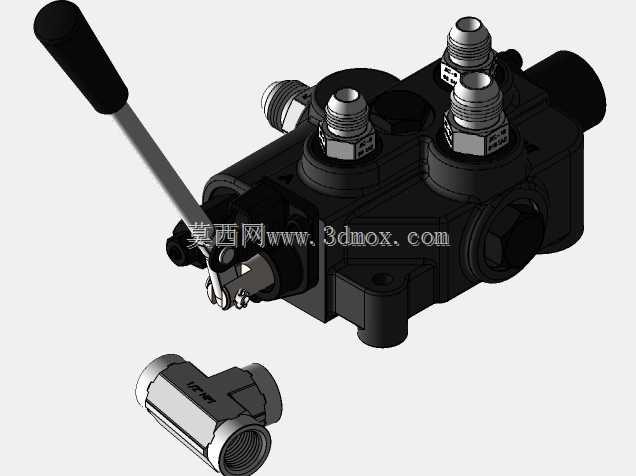

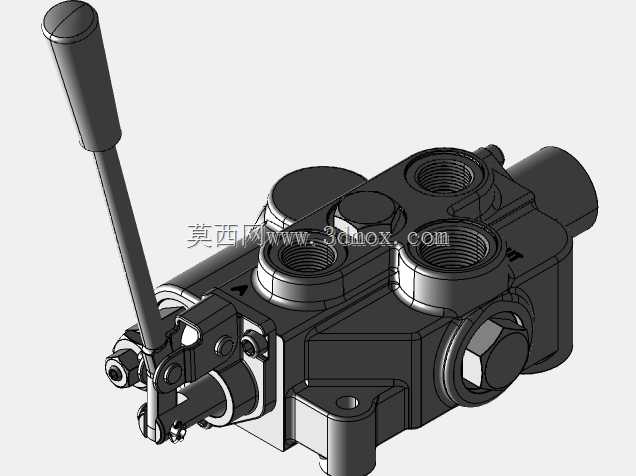

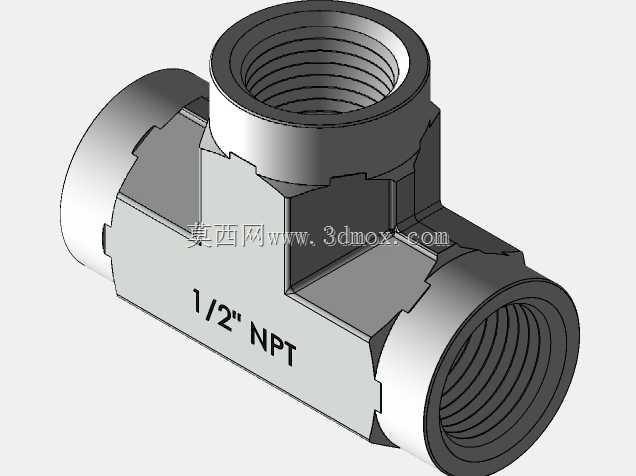

这款手动液压换向阀多用于中小型工程机械、农用机具、小型液压站的油路方向控制场景，常见于小型装载机、园林机械、分体式液压机具的操控回路中，作为液压系统的方向控制核心部件，它的核心作用是通过手动操作改变压力油的流通路径，从而控制液压执行元件的启停、换向与动作方向，直接决定液压终端的动作逻辑。从结构设计来看，整体采用整体式铸铁阀体布局，所有油口均采用标准外螺纹连接形式，适配常用的液压油管接头规格，安装时无需额外加工过渡连接板，可直接对接管路，降低现场安装的适配成本。阀体上的多个油口布局经过空间校核，相邻接头的安装间隙预留足够的扳手操作空间，避免管路装配时出现工具干涉的问题，这一点在紧凑布局的小型液压设备中尤为重要，很多同类型阀件常因油口间距过小导致装配困难，该结构在设计阶段就规避了这类问题。操作端采用带红色绝缘握套的杠杆式手柄，杠杆传动比经过匹配，操作时的扳动力控制在单人手动可轻松操作的范围内，手柄的摆动角度与阀芯行程做了对应匹配，扳动到位后有清晰的位置反馈，避免操作时出现档位不清晰、油路切换不到位的情况。阀芯与阀体的配合间隙按照液压元件的常规密封精度设计，可满足常规矿物液压油的工作压力要求，阀体上集成的溢流调节结构可对回路最高压力做限定，避免系统超压损坏元件。配套的三通接头作为外接油路扩展件，可满足部分特殊回路的油路分路需求，无需额外单独选配接头配件。从安装边界来看，阀体的主体安装面为平面结构，预留的安装孔位间距符合通用液压阀的安装尺寸规范，可直接替换同规格的其他手动换向阀，不需要改动设备上的原有安装支架，适配性较强。外部尺寸的设计充分考虑了小型液压设备的安装空间限制，整体结构紧凑，不会占用过多的阀组安装空间，同时手柄的操作空间预留充足，安装后不会出现手柄扳动时与周边其他部件碰撞的问题。在实际选型应用中，这类手动换向阀适合不需要电控、需要人工直接操控的液压回路，结构可靠性高，故障点少，维护时仅需定期检查阀芯密封件的磨损情况即可，对使用环境的适应性较强，在户外作业的移动式液压设备中应用十分广泛。
