倾斜式排屑用刮板输送设备结构设计

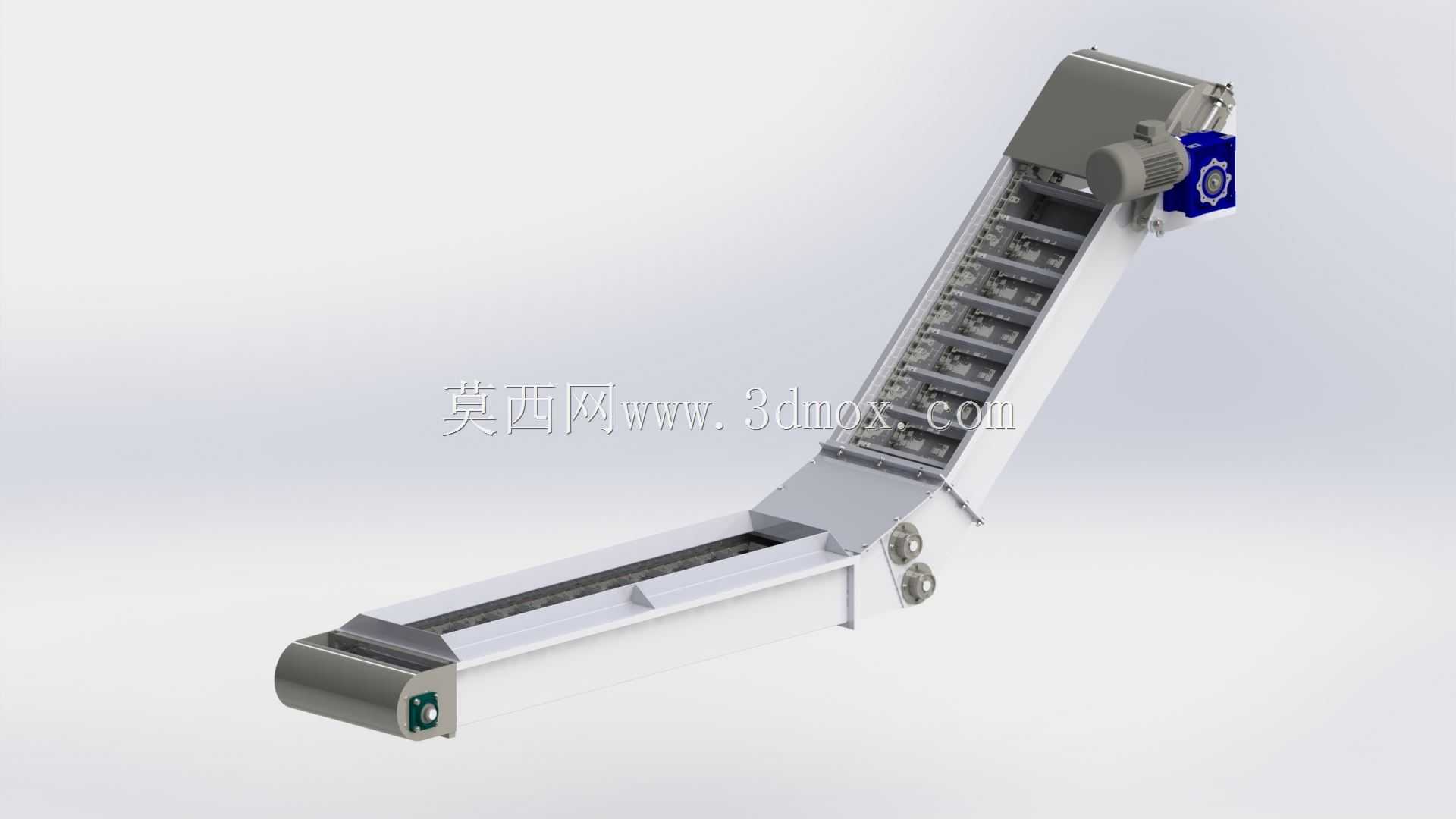

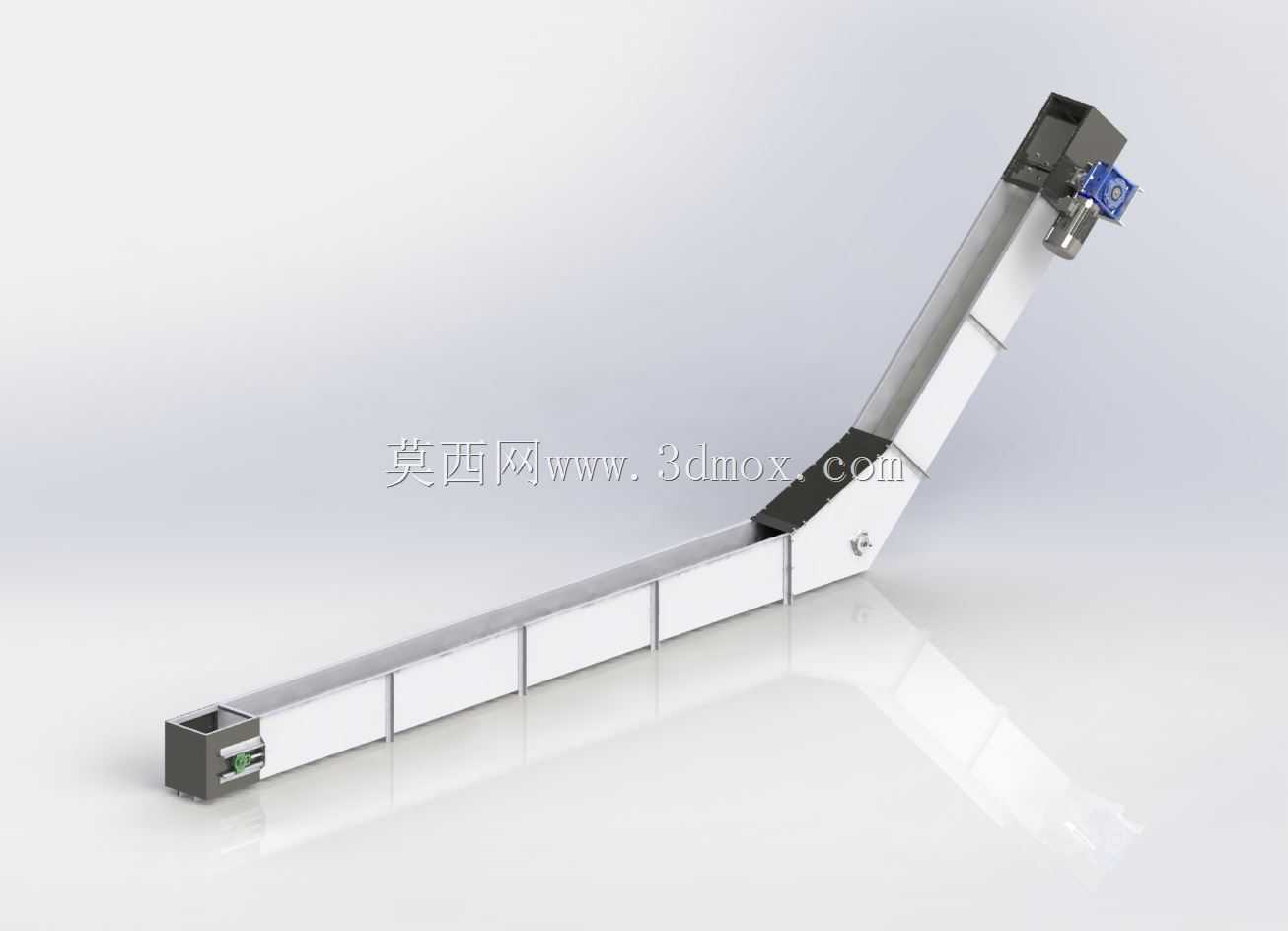

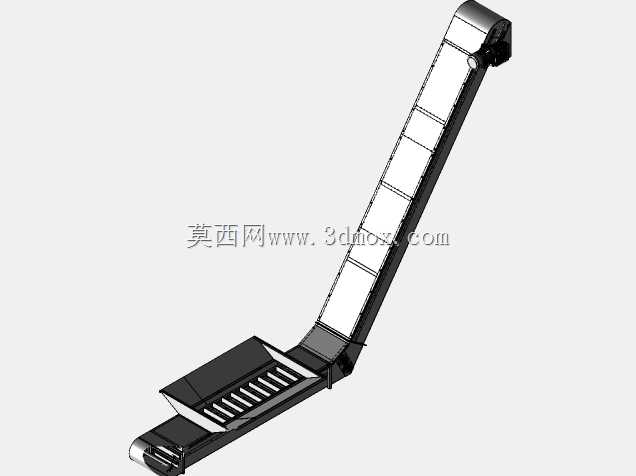

这款倾斜布局的刮板输送结构，最初是针对机床加工车间的切屑输送场景做的适配设计，在数控车床、加工中心集群的生产线布局里，这类设备常布置在机床排屑口下方，承接湿式或干式加工产生的金属切屑，将切屑从机床下部的低位区域抬升输送至集屑车或集中排屑系统的进料端，避免切屑堆积在设备周边影响操作通行与切削液回收。从结构设计逻辑来看，整体采用Z型倾斜布置，下段水平段用于承接落料，中段倾斜段完成物料抬升，上段水平段实现卸料，倾斜角度参考常规切屑安息角设置，避免输送过程中物料回滑，同时兼顾车间竖向空间的占用边界，不会因抬升角度过大导致整体高度超出厂房常规设备布置的层高限制。设备的承载段采用带刮板的链板传动结构，刮板与链板采用螺栓紧固连接，可根据输送物料的磨琢性调整刮板材质，针对钢屑类磨琢性较强的物料，刮板接触侧可加装耐磨衬板，延长易损件更换周期；两侧机架采用折弯钢板拼焊结构，兼顾结构刚性与整体重量，安装时可通过机架底部的地脚螺栓孔完成水平段的固定，倾斜段中部可根据实际跨度加装支撑脚，避免长距离输送时链板下垂剐蹭机架内壁。驱动端布置在设备上部的卸料端位置，这种布局能让链板的回程段处于松边状态，减少链板张紧结构的负载，张紧装置布置在下部水平段的尾端，采用丝杠调节式张紧结构，调节行程可覆盖链板使用过程中的伸长量，日常维护时无需拆解主体结构即可完成张紧度调整。设备的壳体两侧设置有观察口，可随时查看内部链板运行状态与物料输送情况，针对湿式切屑输送场景，下段水平段的壳体底部预留有切削液回流口，可对接机床的切削液回收系统，将随切屑带出的切削液导流回水箱，减少切削液损耗。在安装边界上，水平接料段的长度可根据对接设备的排屑口宽度做适配调整，倾斜段的抬升高度可匹配集屑车的进料高度，整体宽度控制在常规车间设备通道的允许范围内，不会占用过多操作空间，同时设备的进料口可加装导流挡板，避免切屑落至链板外侧造成卡滞。
