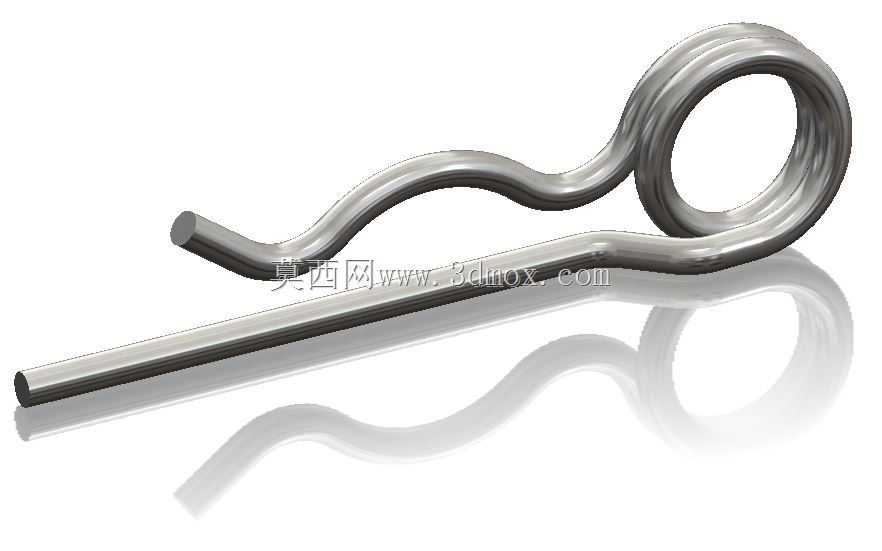

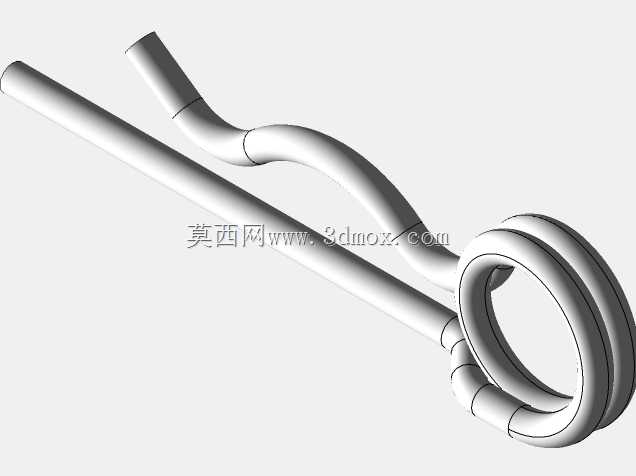

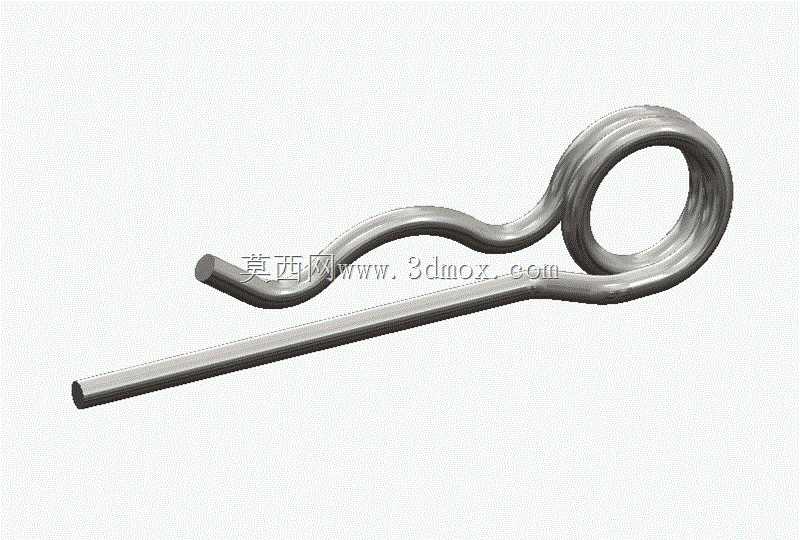

符合DIN11024标准的d8规格弹簧开口销

在各类机械装配场景中，轴类、销轴类部件的轴向限位始终是结构可靠性设计的核心环节之一，弹簧开口销作为常用的可拆卸限位元件，广泛应用于农机具铰接点、轻工设备连杆机构、小型工程机械销轴连接、自行车及非机动车转动副等场景，承担着防止销轴轴向窜动、避免连接副松脱的核心作用。这款d8规格的弹簧开口销严格遵循DIN11024标准设计，整体采用弹簧钢丝弯折成型，依靠金属自身的弹性形变实现安装后的卡紧限位，无需额外的锁紧螺母、挡圈等辅助配件，安装与拆卸过程仅需尖嘴钳即可完成，在需要频繁拆装维护的铰接点位上，相比固定式销钉具备更高的维护效率。从结构设计逻辑来看，该销的环形圈部位是核心的弹性形变区，安装时捏合两个直臂段穿过销轴上的预制通孔后，松开直臂段，环形圈的回弹张力会让两个直臂段自然张开，抵靠在销轴端面外侧，同时环形圈本身会卡在销轴另一侧的孔口位置，形成双向的轴向限位，即使设备运行过程中存在持续振动，也不会出现销体自行滑脱的问题。设计过程中充分考虑了安装边界的适配性，d8规格对应的适配销轴通孔直径为8mm，销体直臂段的直径匹配通孔公差带，穿入时无需过度扩孔，也不会因为间隙过大出现旷量；销体的波浪形弯折段并非装饰结构，而是在安装后可以卡在销轴的外圆面上，进一步限制销体自身的周向转动，避免设备运行时销体随铰接件转动出现磨损。在实际选型应用中，这类弹簧开口销尤其适合冲击载荷不大、需要定期拆解维护的连接点位，相比普通的开口销，其一体弹簧钢丝的结构没有拼接焊点，抗疲劳性能更优，在长期往复振动的工况下，不会出现焊点断裂、销体脱落的失效问题。建模过程中还原了弹簧钢丝的卷绕成型特征，环形圈的匝间间隙、直臂段的平行度公差、波浪弯折段的曲率都严格参照标准参数设定，能够直接用于装配干涉检查、工装夹具设计以及设备BOM表的元件选型参考，在做装配仿真时，可以准确模拟销体安装时的形变过程，验证通孔位置、销轴长度与销体的适配性，避免实际生产中出现销体长度不足、干涉周边结构的问题。
