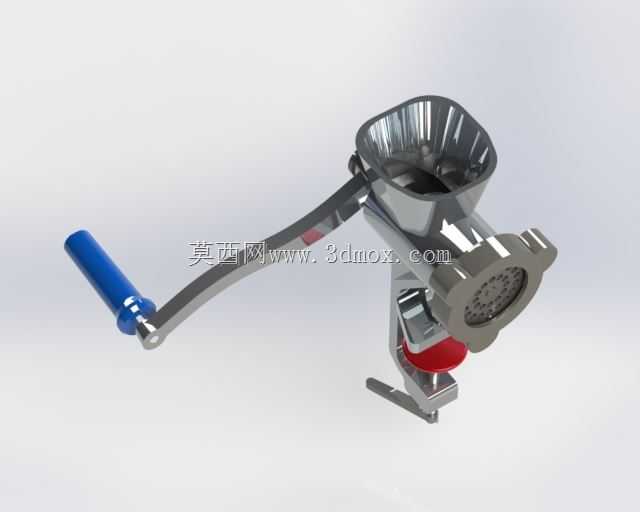

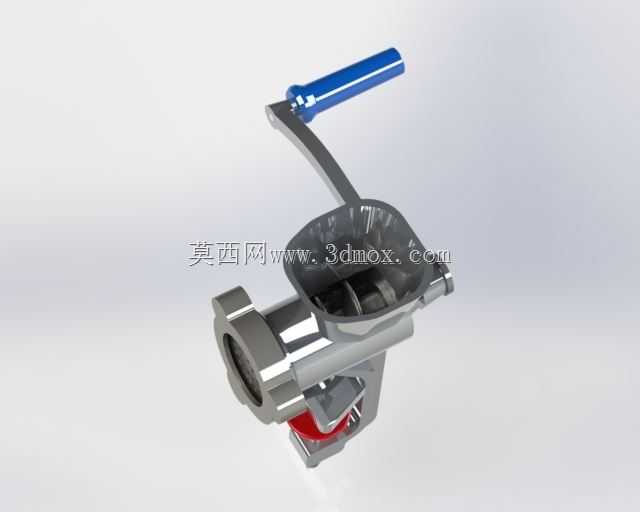

台式手摇式家用肉类绞碎加工设备结构

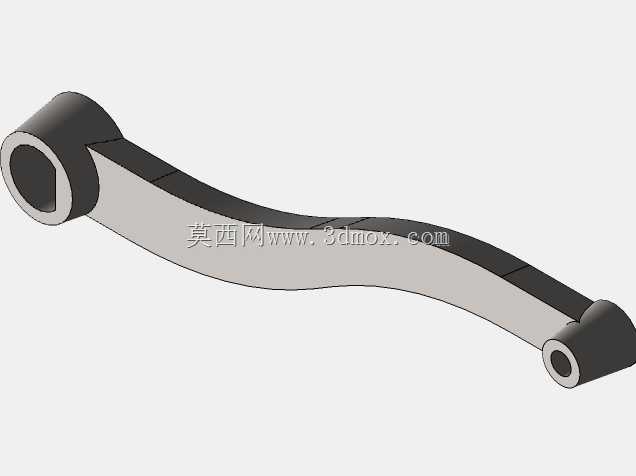

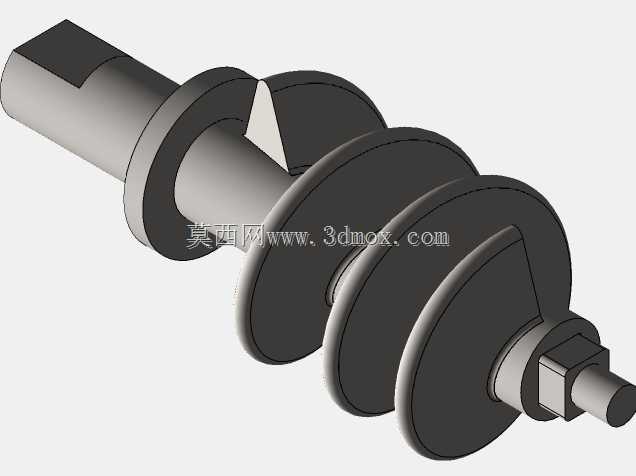

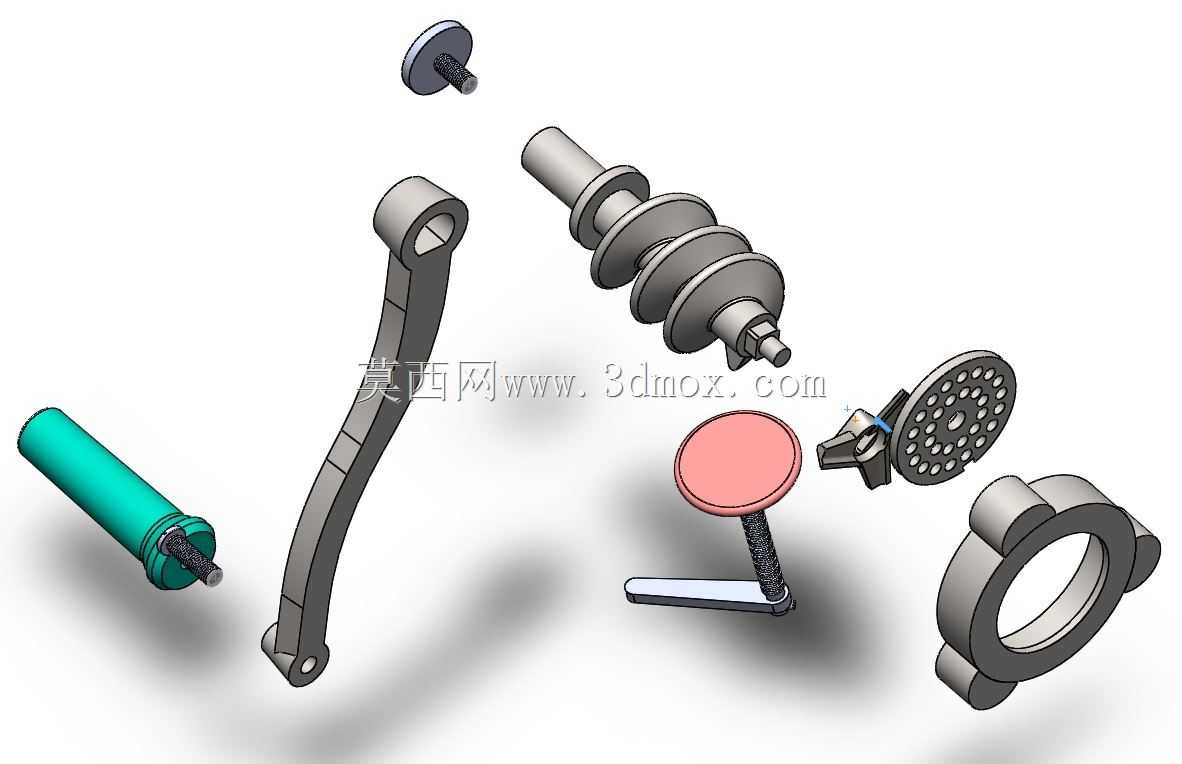

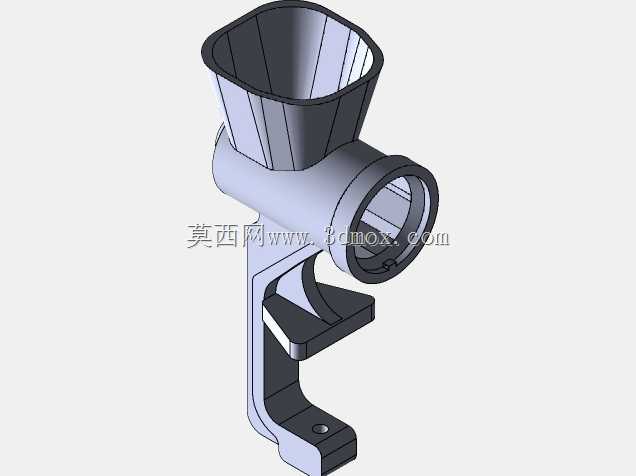

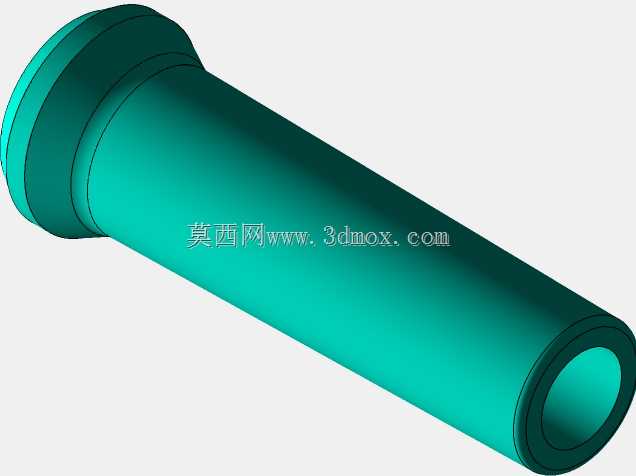

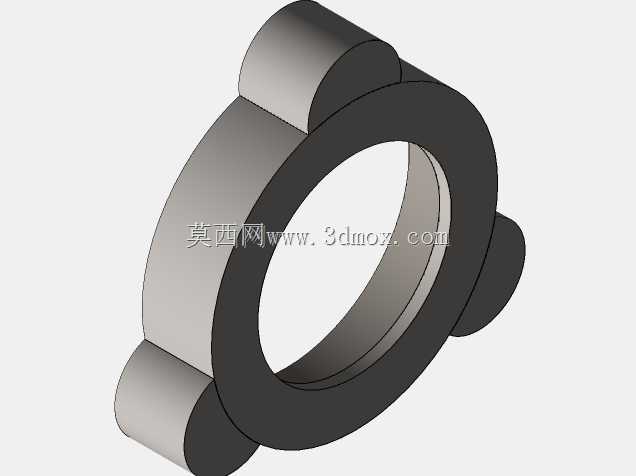

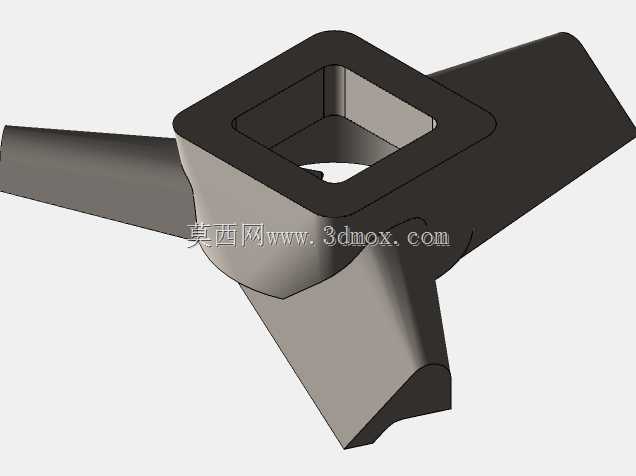

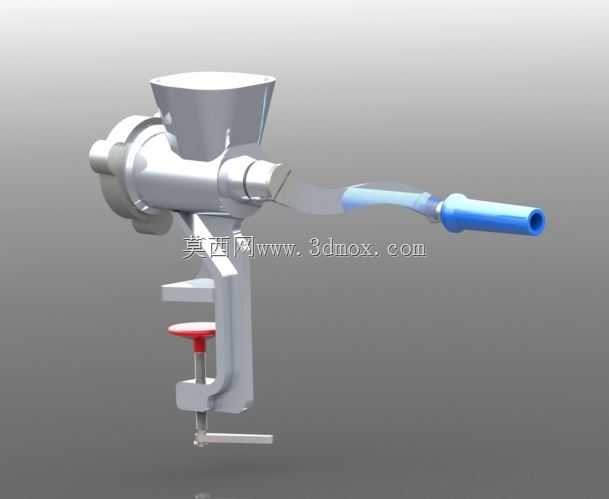

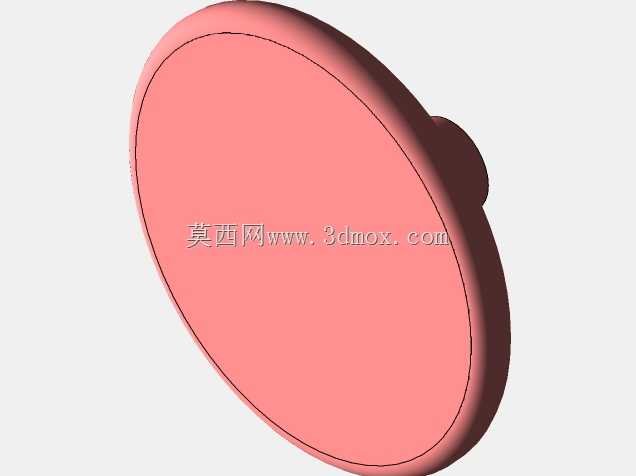

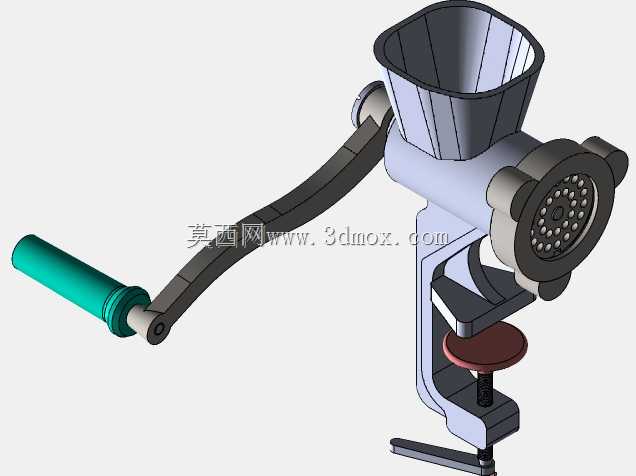

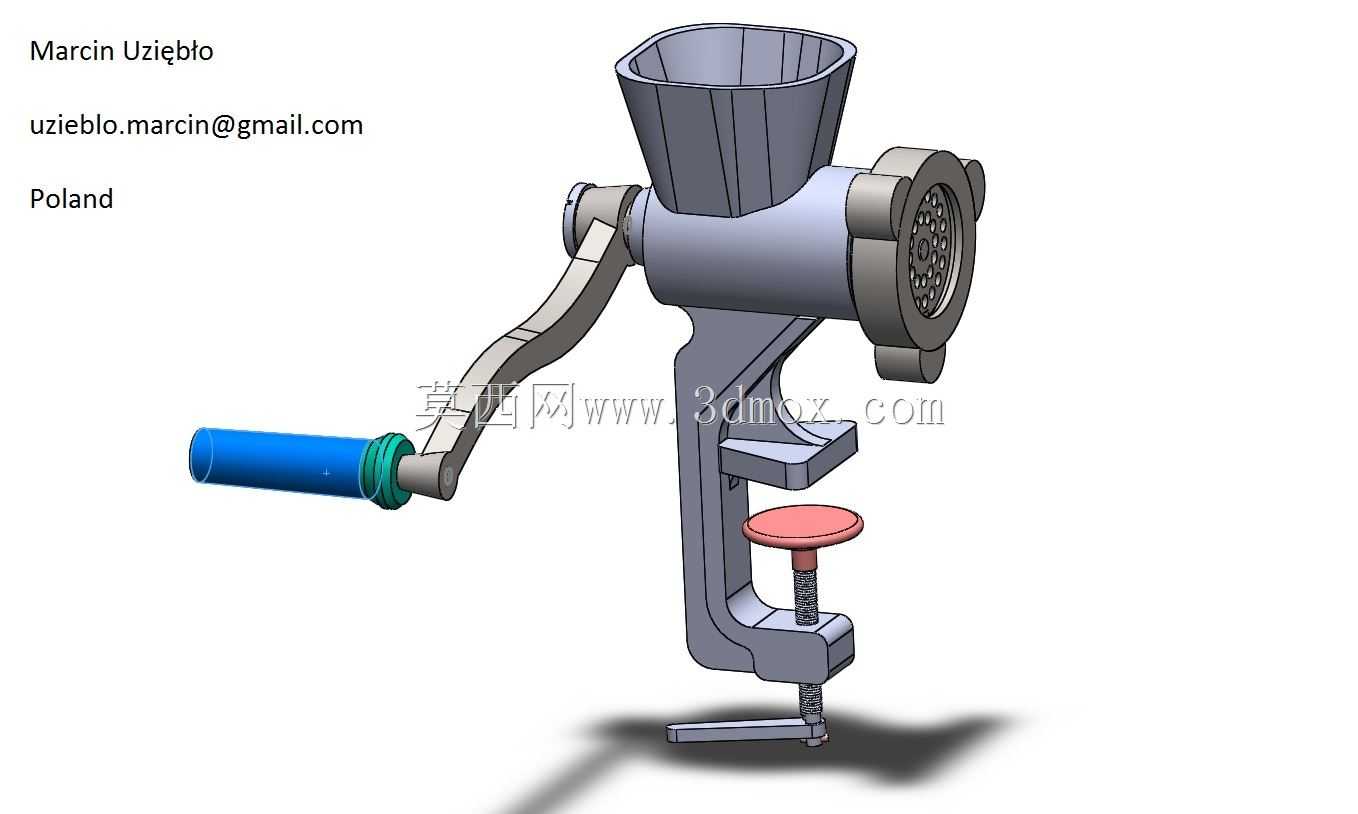

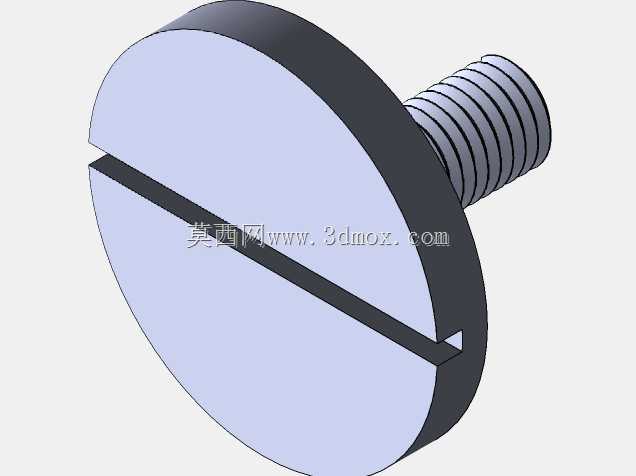

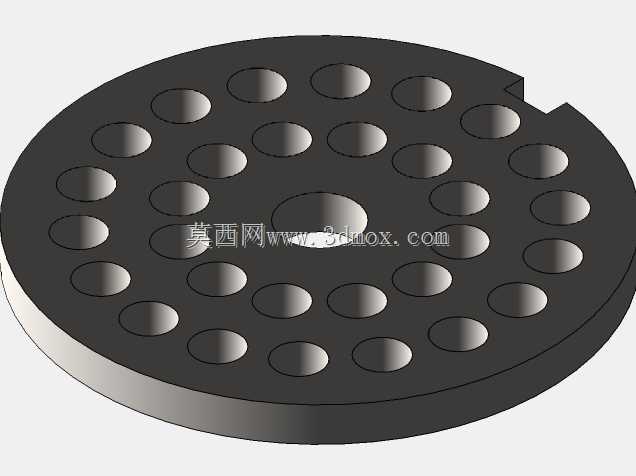

这款手动绞肉设备主要面向家庭小型食材加工、户外无供电场景下的肉类处理需求，也可作为小型餐饮门店临时补位的食材处理工具，无需外接电源即可完成鲜肉的绞碎作业，适配块状鲜肉、软质食材的粗加工工序，能将投入料斗的食材通过螺旋输送挤压至出肉孔板处，配合旋转铰刀完成食材的切碎成型，更换不同孔径的出肉板还可调整成品肉馅的颗粒粗细，满足不同菜品的加工需求。从结构设计来看，整体采用夹装式固定方案，设备主体下方设置带橡胶压垫的螺旋夹紧机构，可夹持在厚度适配的餐桌、操作台边缘，夹紧螺杆的行程覆盖常规家用台面的厚度范围，压盘表面的柔性垫可避免夹装过程中刮伤台面表层，同时提升夹持后的稳定性，摇动手柄作业时不会出现设备移位、晃动的问题。传动部分采用曲柄摇臂结构，摇臂与主轴之间设置防松连接结构，蓝色防滑握套适配手部握持弧度，转动过程中施力顺畅，无需过大的操作力即可带动内部输送螺杆旋转，内部螺旋输送轴的螺距从进料端向出肉端逐渐收窄，可逐步对食材施加挤压力，避免食材卡滞在腔体内，进料斗采用上宽下窄的喇叭口造型，方便食材投入，同时可防止作业过程中食材从料斗处回涌。出肉端的孔板通过端盖螺纹压合固定，拆卸便捷，方便作业完成后拆分所有接触食材的部件进行清洗，避免食材残留滋生卫生问题。整体结构没有复杂的电控元件，故障率极低，所有受力部件均采用刚性结构设计，摇臂与主轴的连接位置设置耐磨衬套，长期使用也不会出现松旷问题，腔体内部的铰刀与孔板间隙控制在合理范围，既保证绞碎效率，又避免过度摩擦造成的部件磨损。夹装机构的支撑臂与设备主体为一体化刚性连接，可承受摇臂转动时产生的侧向力矩，不会出现夹持部位变形的问题，整体外形尺寸适配家庭厨房的收纳空间，闲置时可拆分后放入储物柜存放，不会占用过多台面空间。
