家用物理捕蚊装置结构设计方案

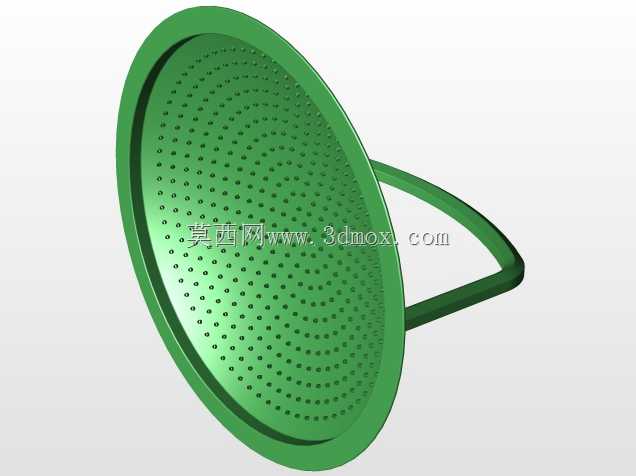

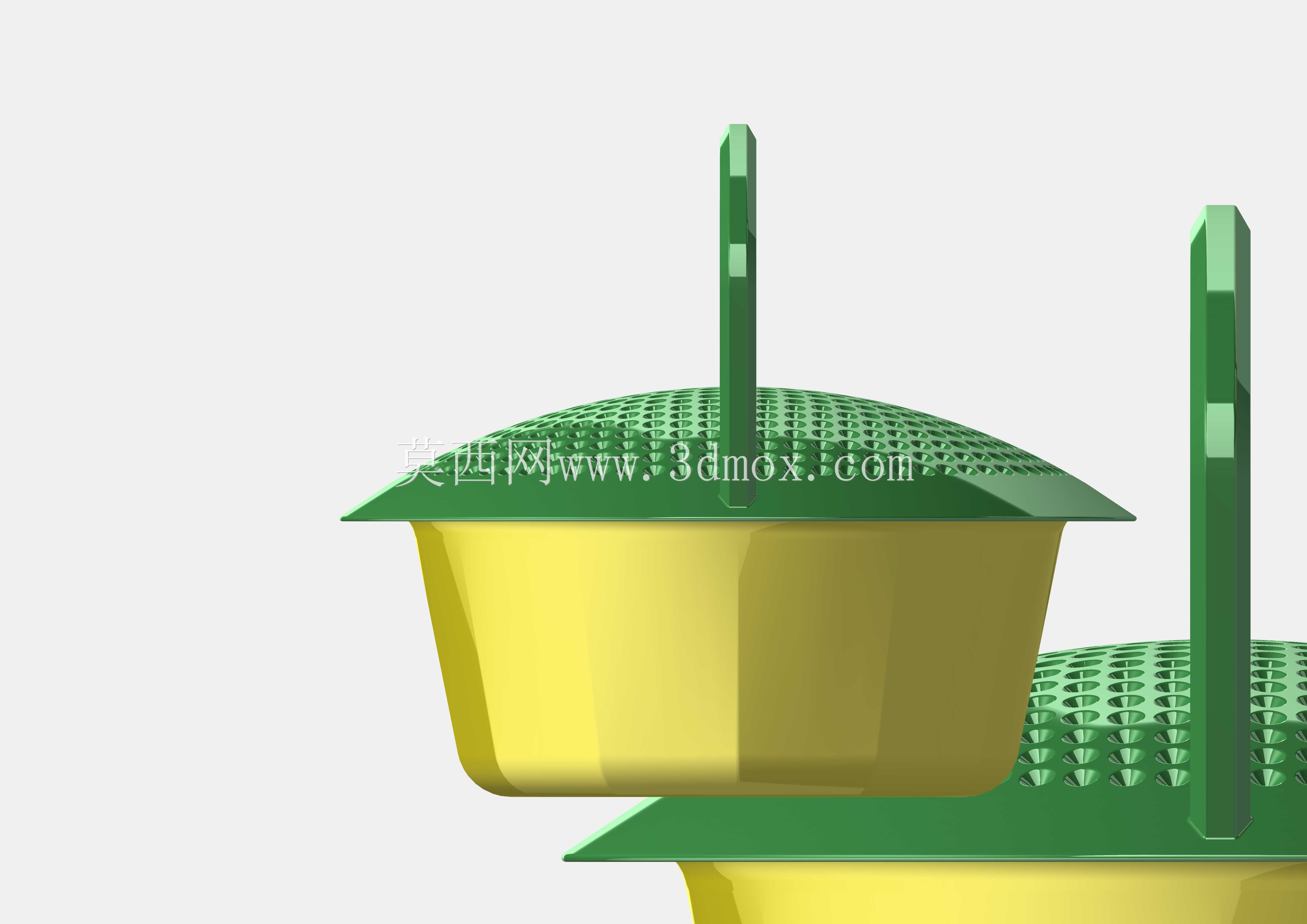

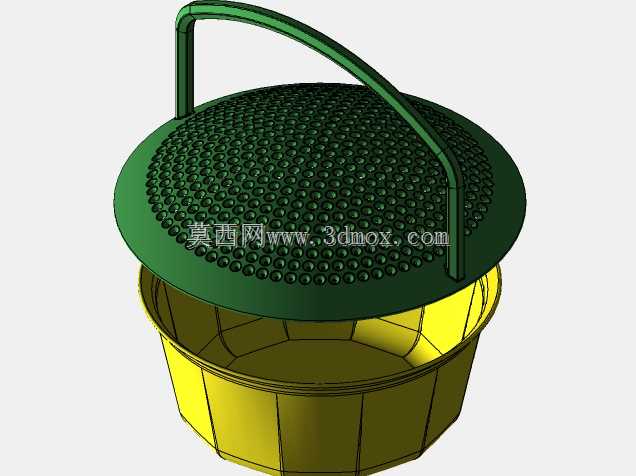

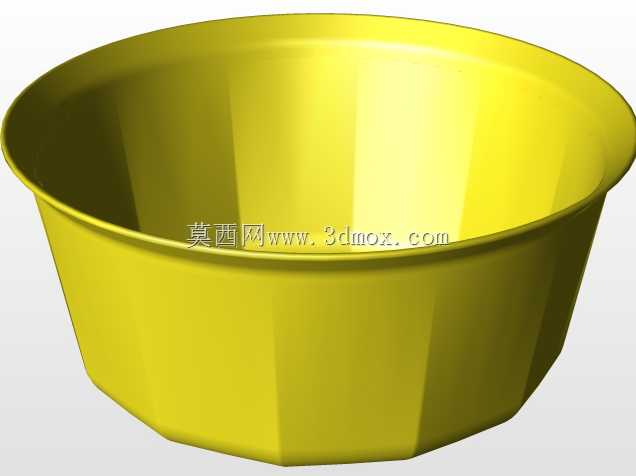

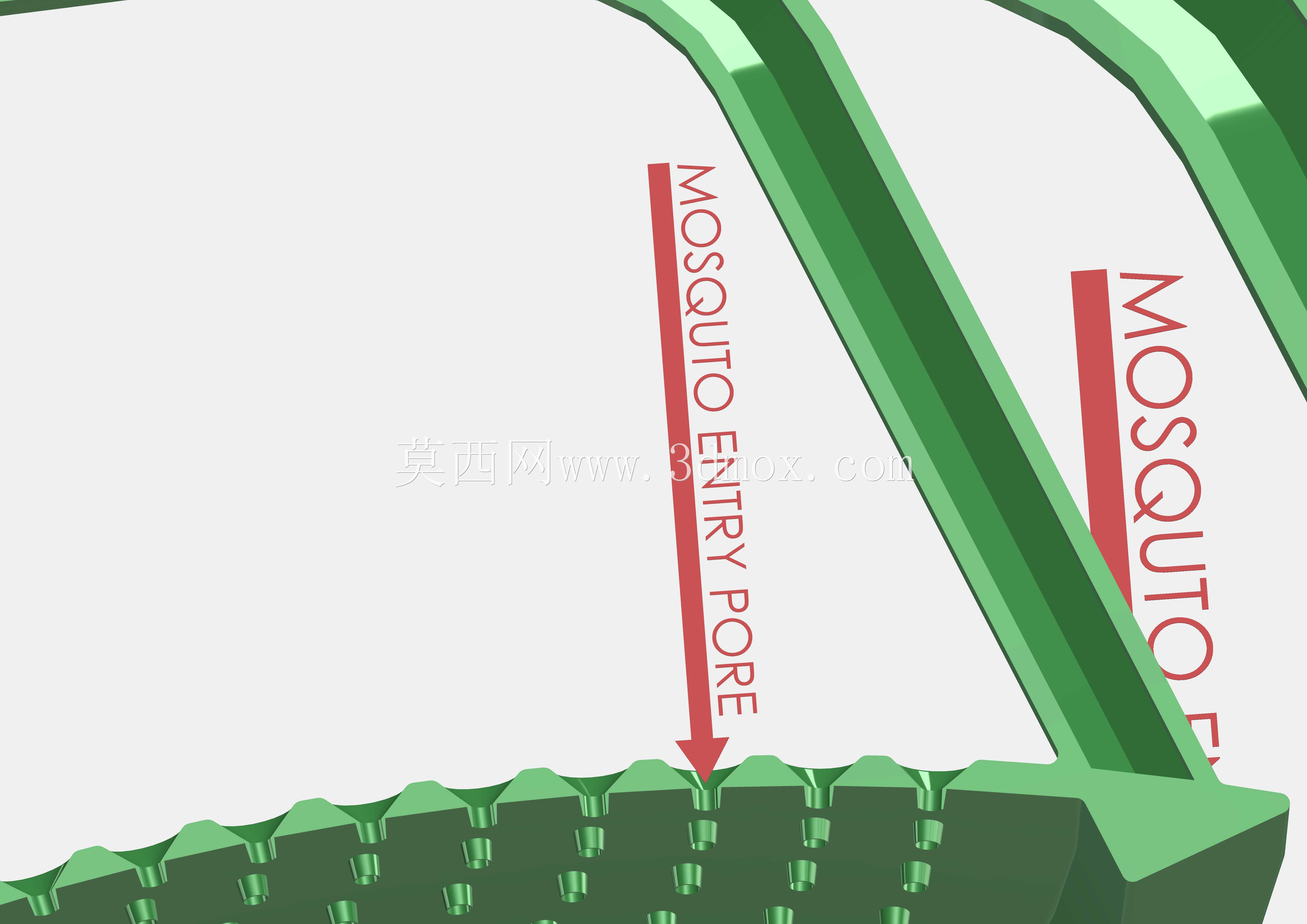

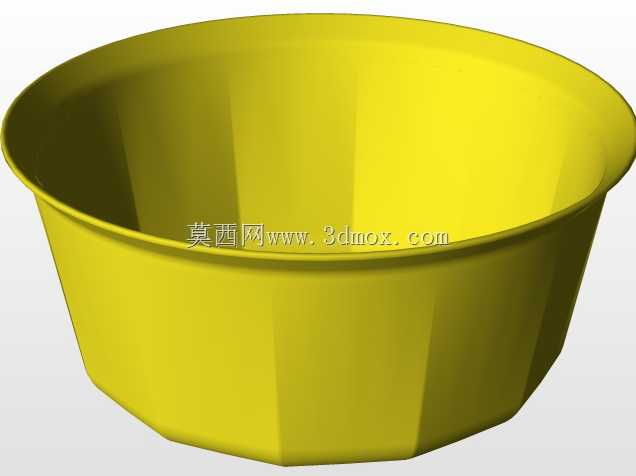

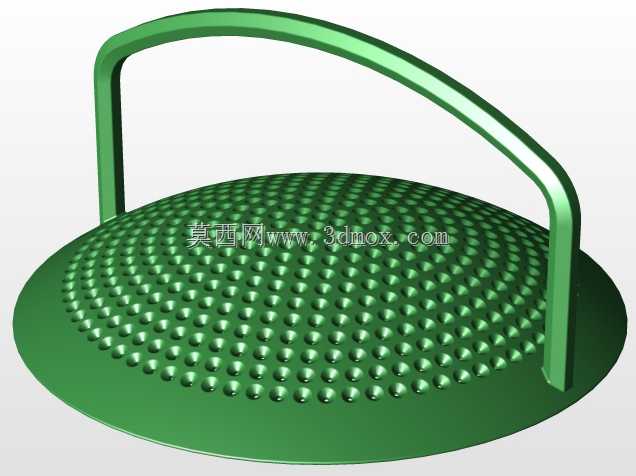

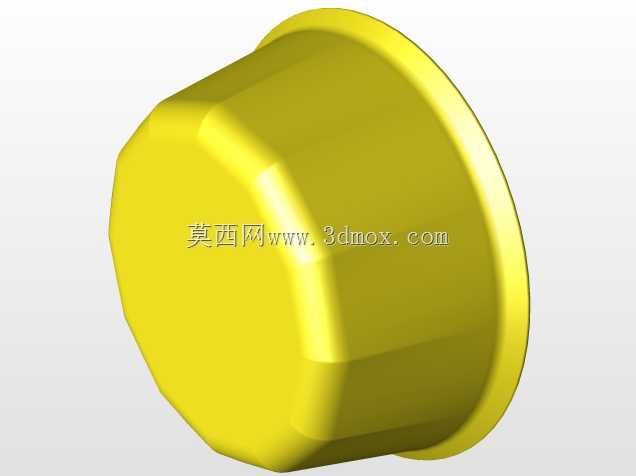

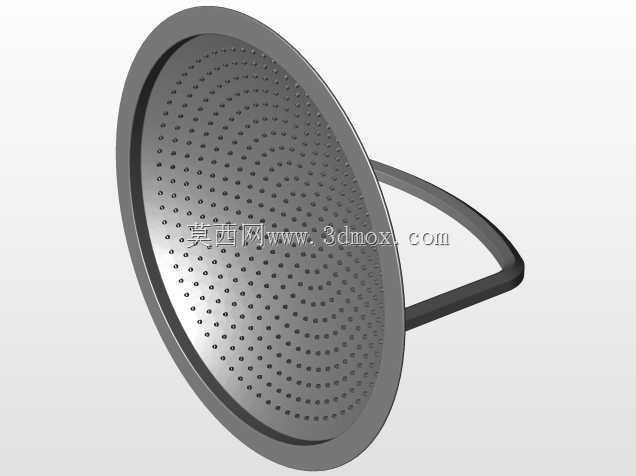

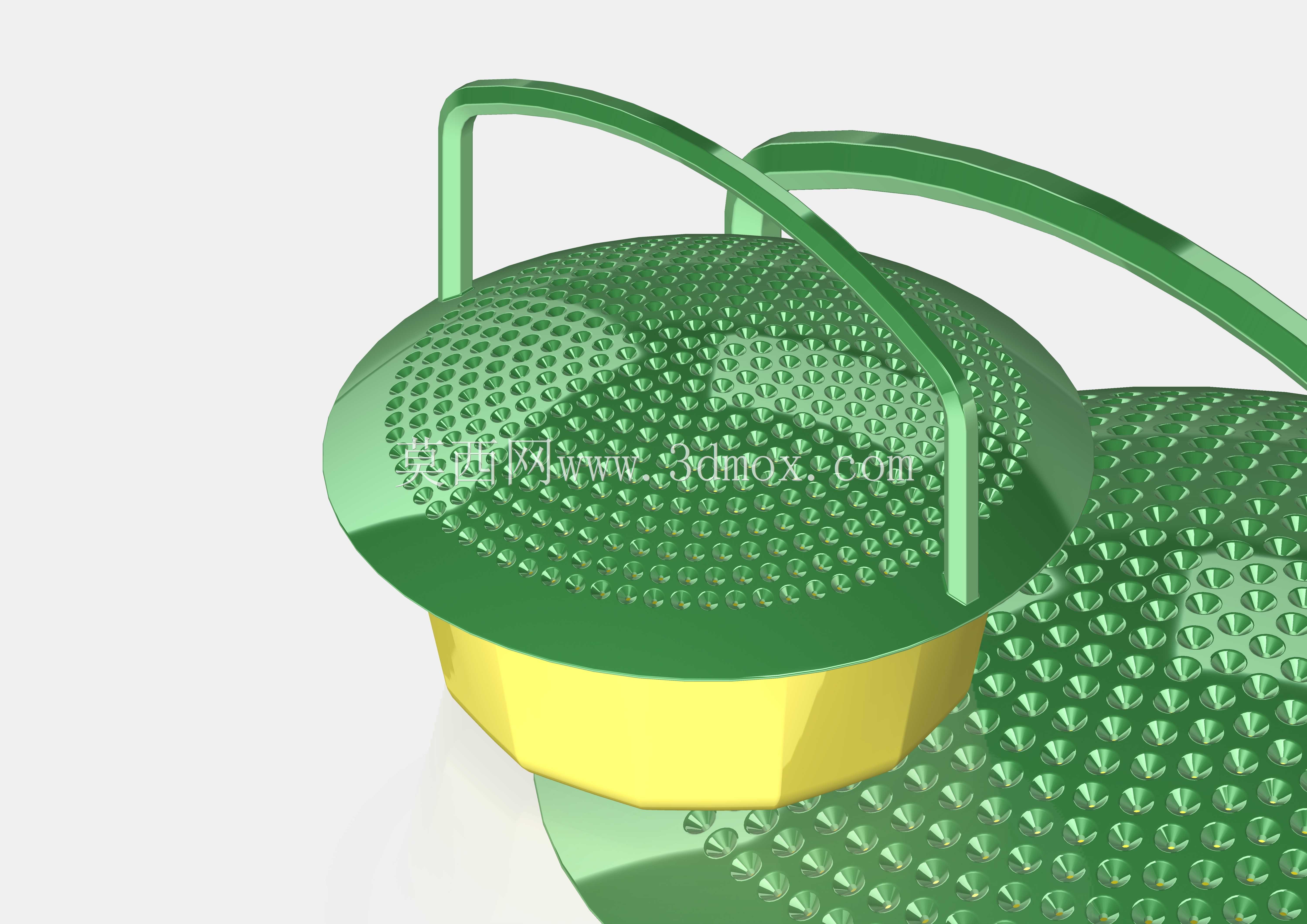

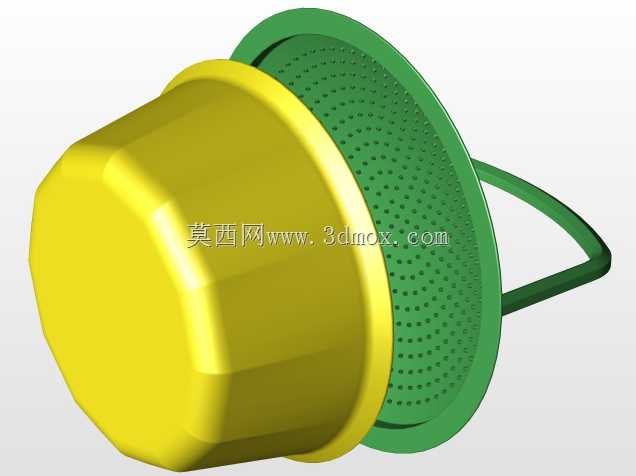

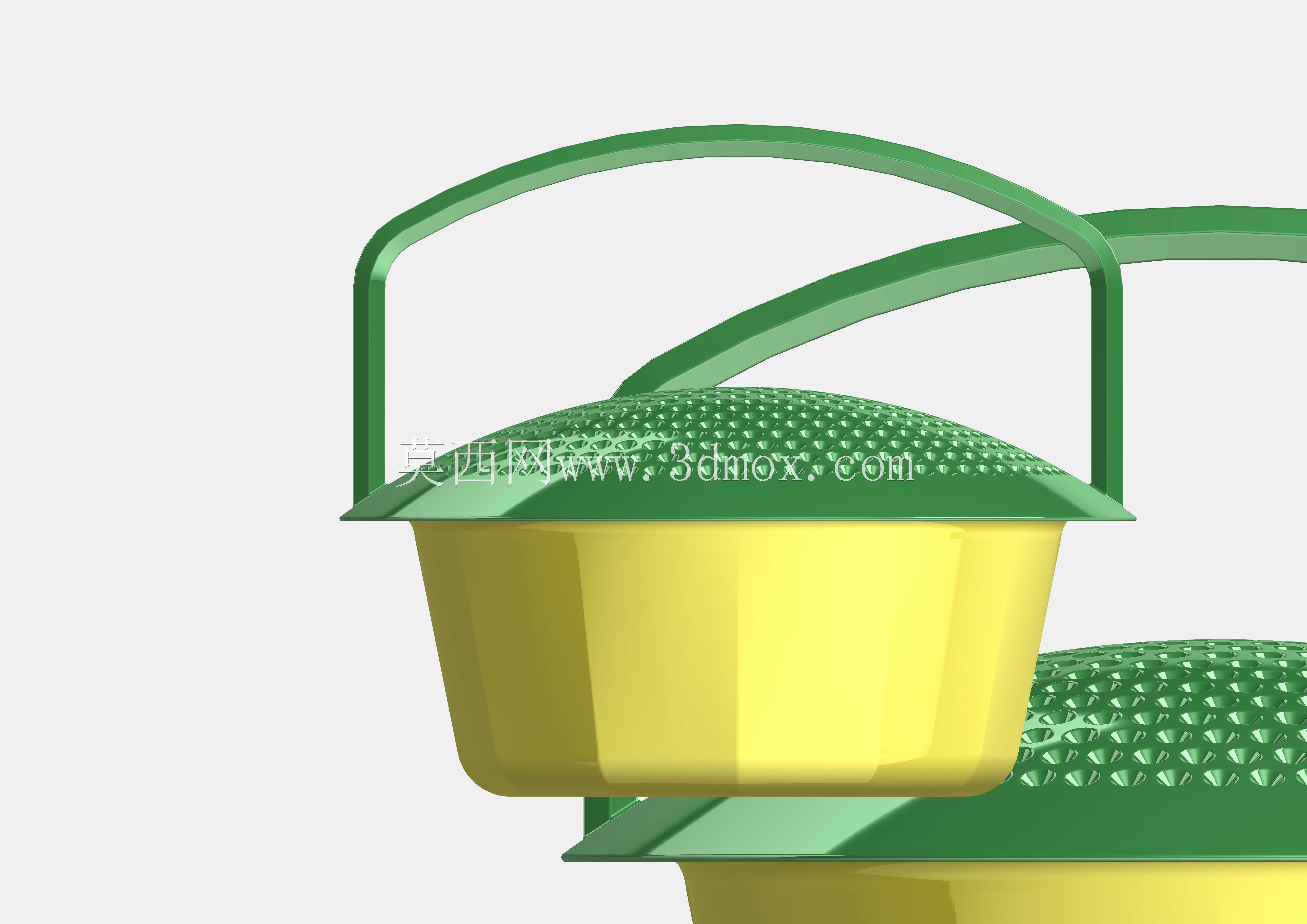

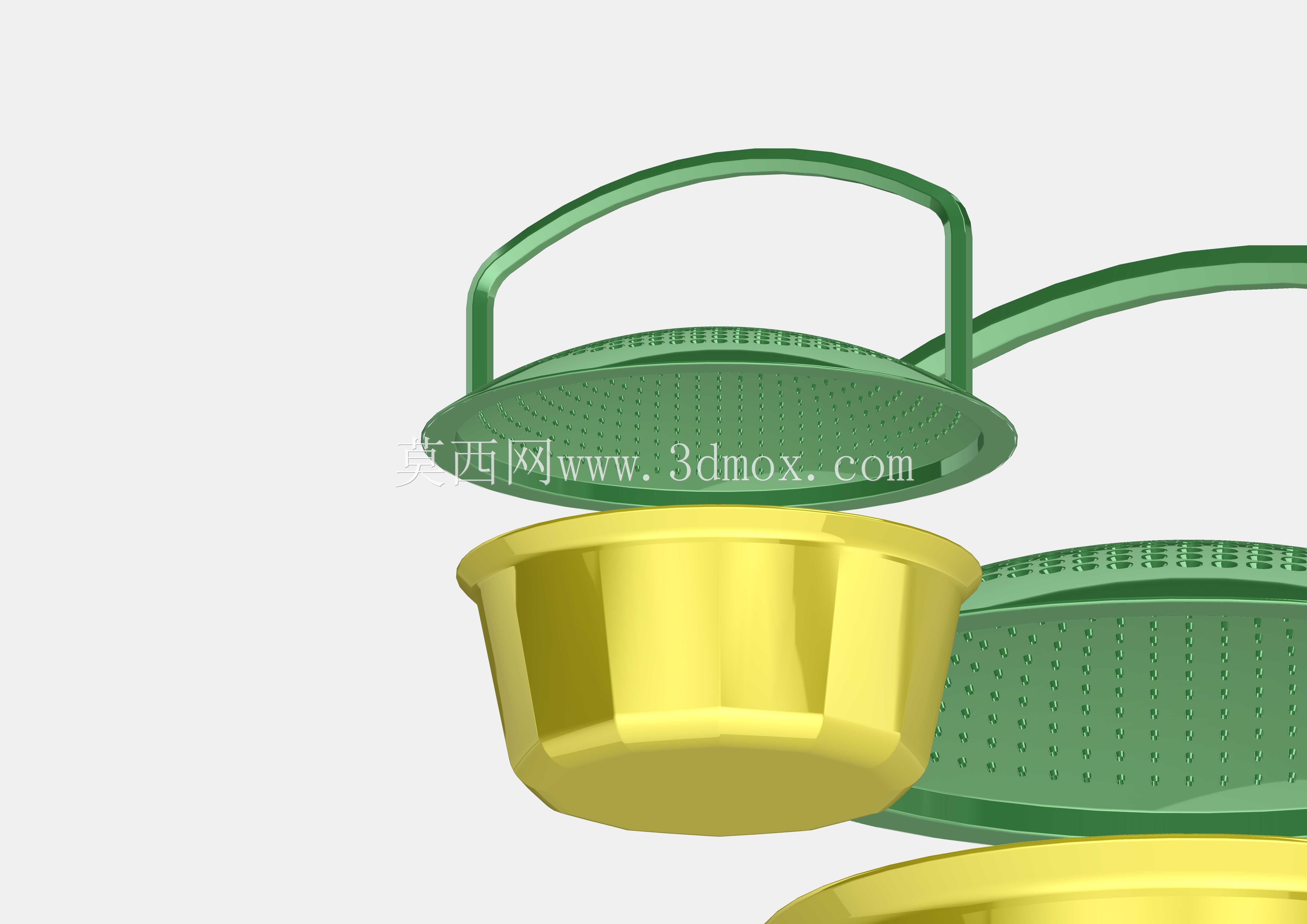

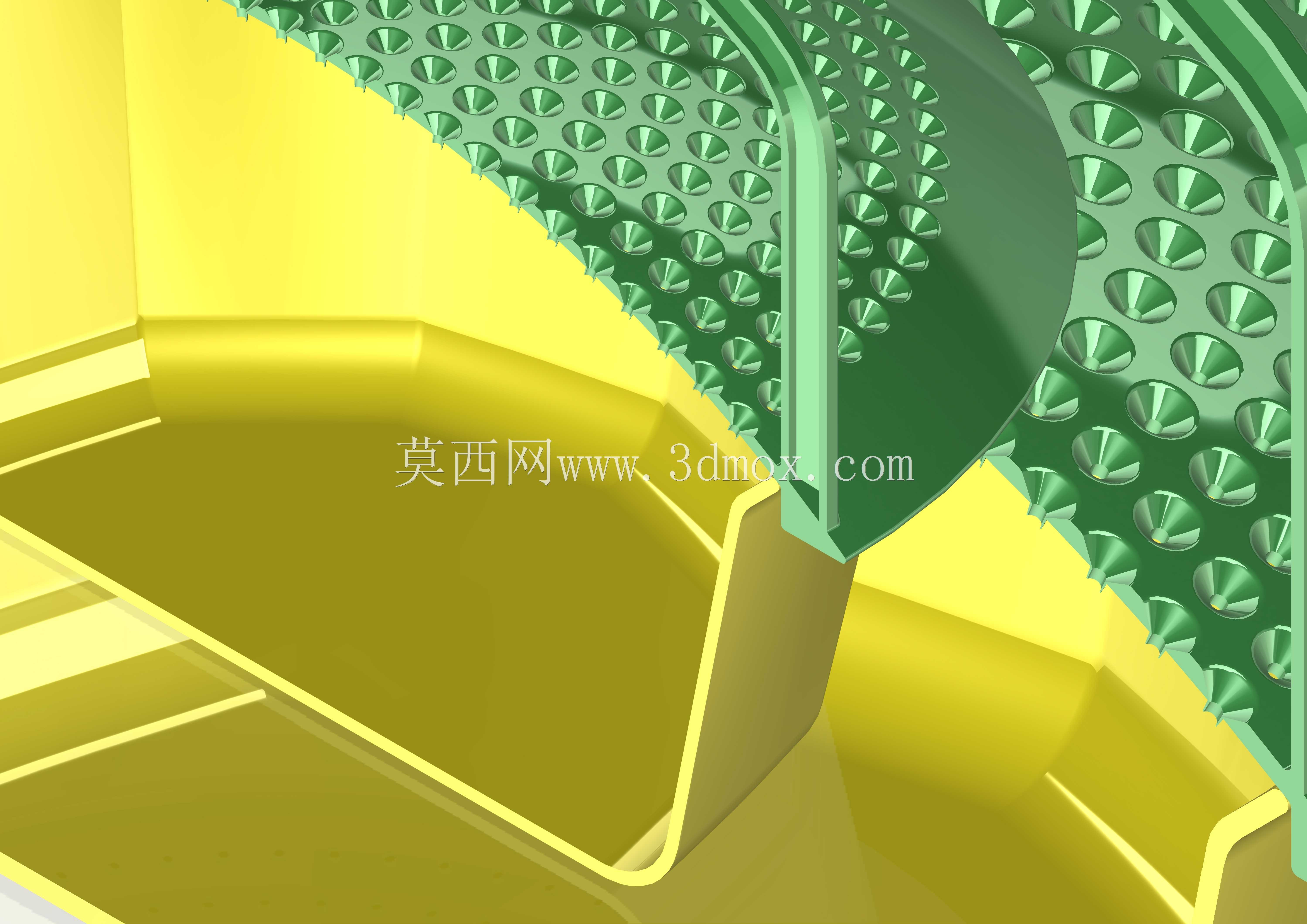

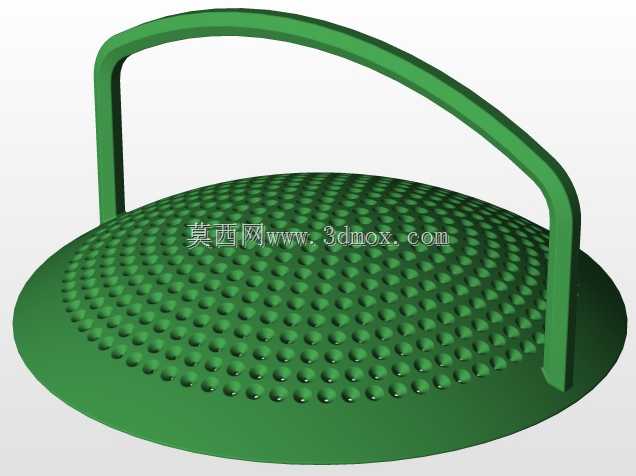

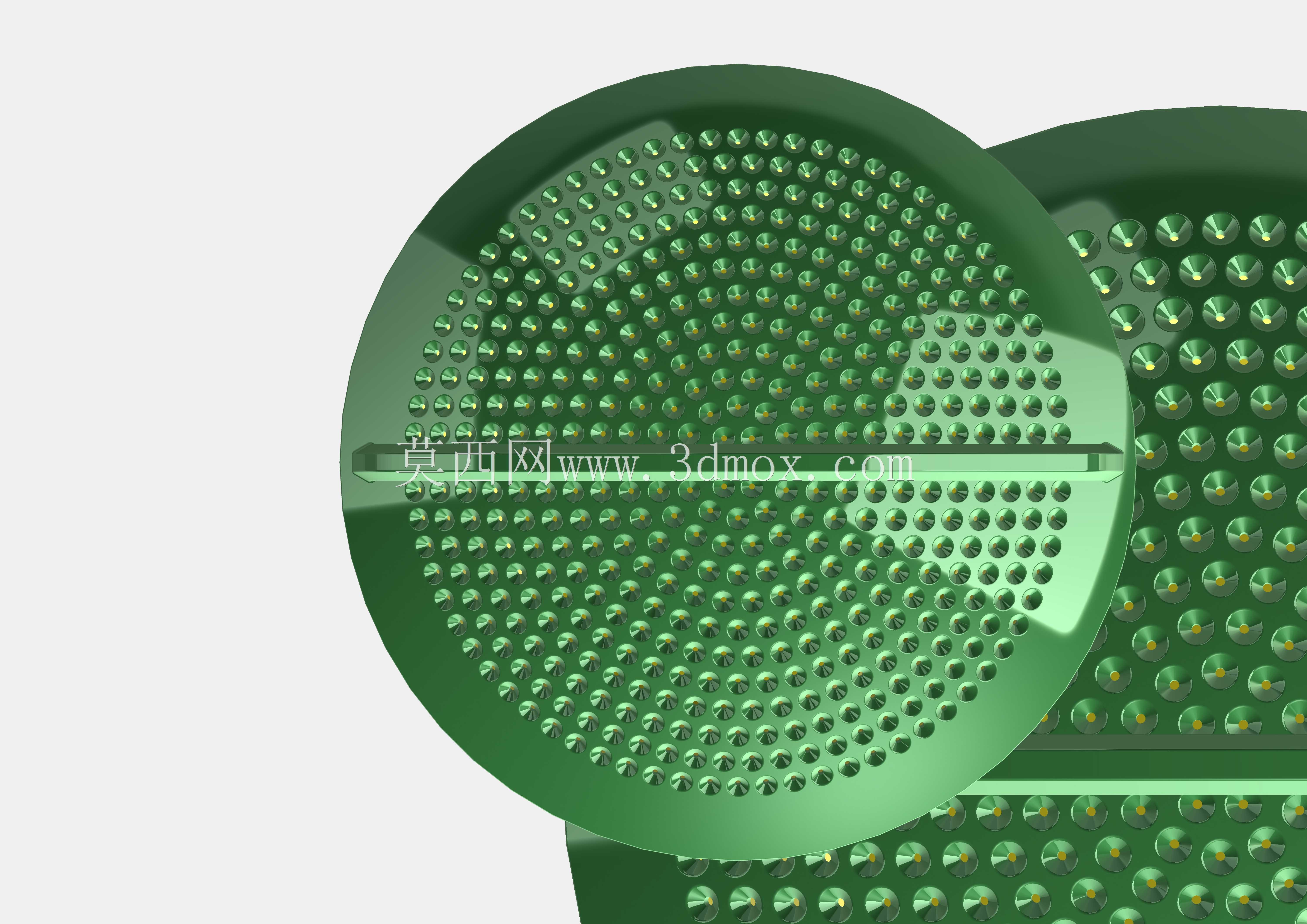

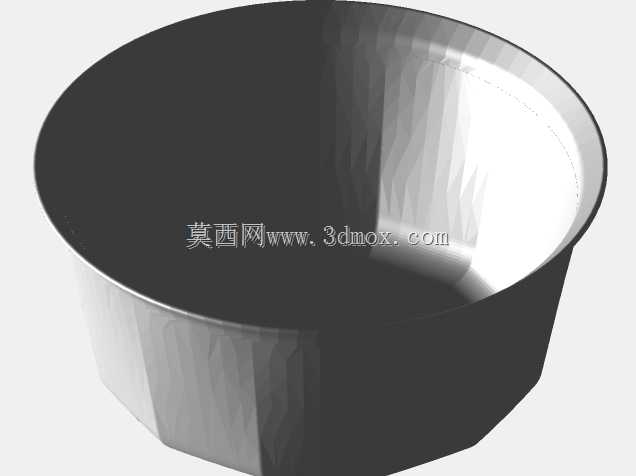

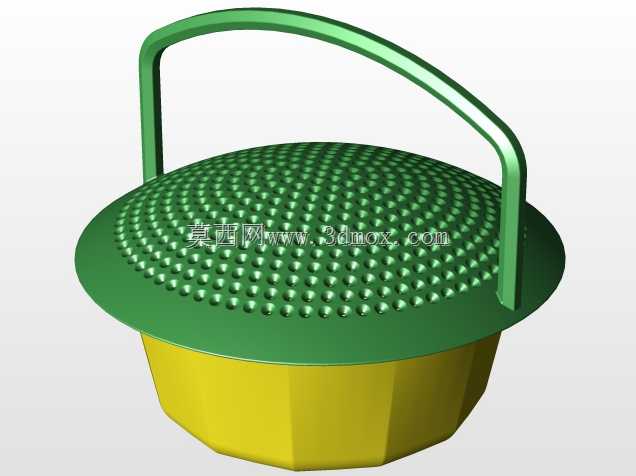

这款捕蚊装置的核心设计逻辑围绕蚊虫行为特性展开，区别于传统化学灭蚊、电击灭蚊的方案，采用纯物理的单向通道结构实现蚊虫捕捉，适配家庭卧室、露营营地、小型餐饮后场等对灭蚊安全性要求较高的场景，尤其适合有婴幼儿、宠物的使用环境，避免药剂挥发、高压电击带来的安全隐患。装置整体采用上下分体式结构，上部为带弧形提手的镂空罩体，下部为可拆卸的储蚊仓，镂空区域的孔径经过反复测算，控制在2.2毫米左右，这个尺寸既能够保证蚊虫顺利进入装置内部，又能避免进入后的蚊虫逃出，同时不会因为孔径过小导致通风不畅，影响诱集效果。上部罩体的镂空面做了内收的扭转导向结构，蚊虫被诱源吸引靠近后，会顺着镂空面的导向滑入内部通道，通道末端做了收口处理，从结构上阻断蚊虫的逃逸路径，不需要额外设置单向风门等活动部件，减少长期使用的故障点，也降低了后期清洁维护的难度。装置的整体外轮廓做了圆弧过渡处理，没有尖锐棱角，日常挪动、清洁时不会划伤手部，顶部的一体化弧形提手和罩体做了等强度连接，提手的弧度贴合成年人手部握持曲线，日常挪动装置时不需要额外抓握罩体，避免手部沾到储蚊仓内的蚊虫残骸。下部储蚊仓采用半透明的多边形结构，既能够直观观察内部捕捉的蚊虫数量，方便及时清理，多边形的侧壁也能避免装置放置在光滑台面时出现打滑移位的问题，上下仓体的连接采用卡扣式配合，不需要额外工具就能完成拆装，清理时直接取下储蚊仓倾倒冲洗即可，连接位置做了一圈密封筋，能够避免小型蚊虫从连接缝隙逃出。设计过程中特意将整体尺寸控制在常规3D打印设备的成型范围内，镂空结构的最小壁厚满足0.05毫米打印精度下的成型要求，不需要额外添加支撑结构就能完成打印制作，用户可以根据使用场景调整装置的缩放比例，比如露营使用时可以适当缩小尺寸方便携带，家庭客厅使用时可以放大尺寸提升捕蚊容量。装置使用时可以在储蚊仓内放置二氧化碳释放源或者信息素类诱剂，模拟人体呼吸的代谢产物吸引蚊虫靠近，相比单纯的灯光诱集，对蚊虫的吸引效率更高，整个装置没有电路结构，不需要外接电源，放置位置不受插座位置限制，也不存在用电安全隐患，长期使用没有额外的耗材成本。
