多规格栅格式工程机械抓斗属具结构

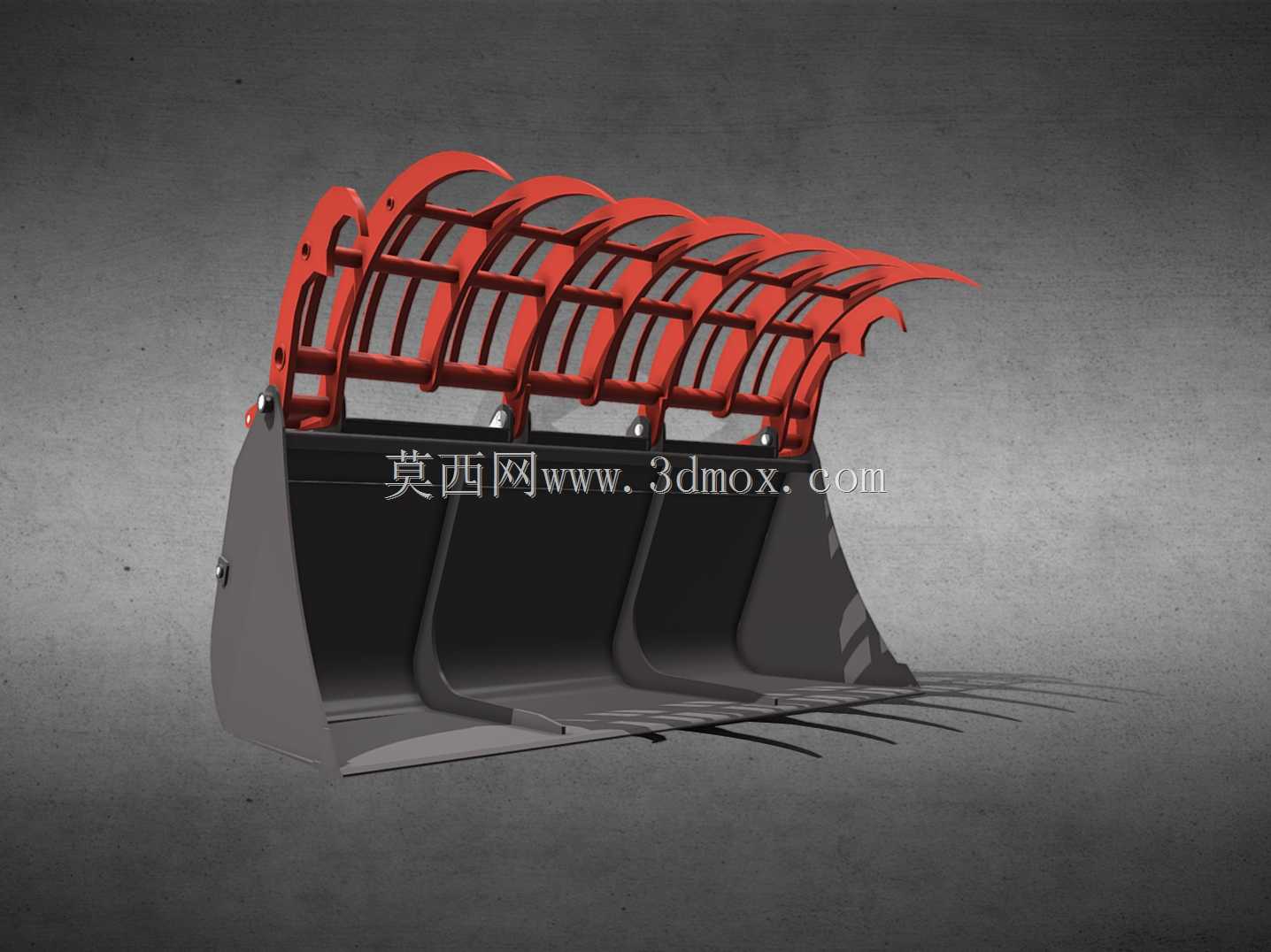

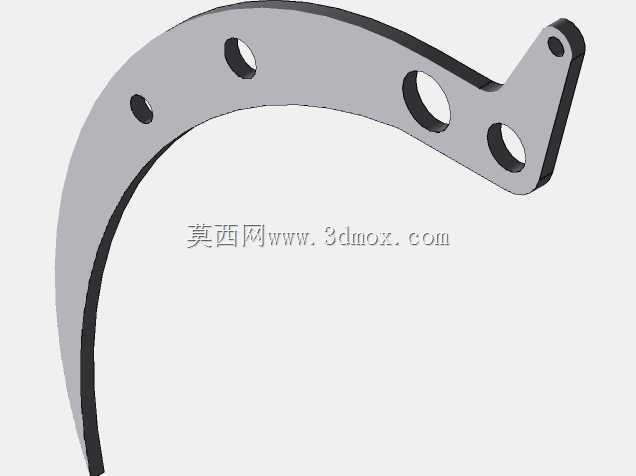

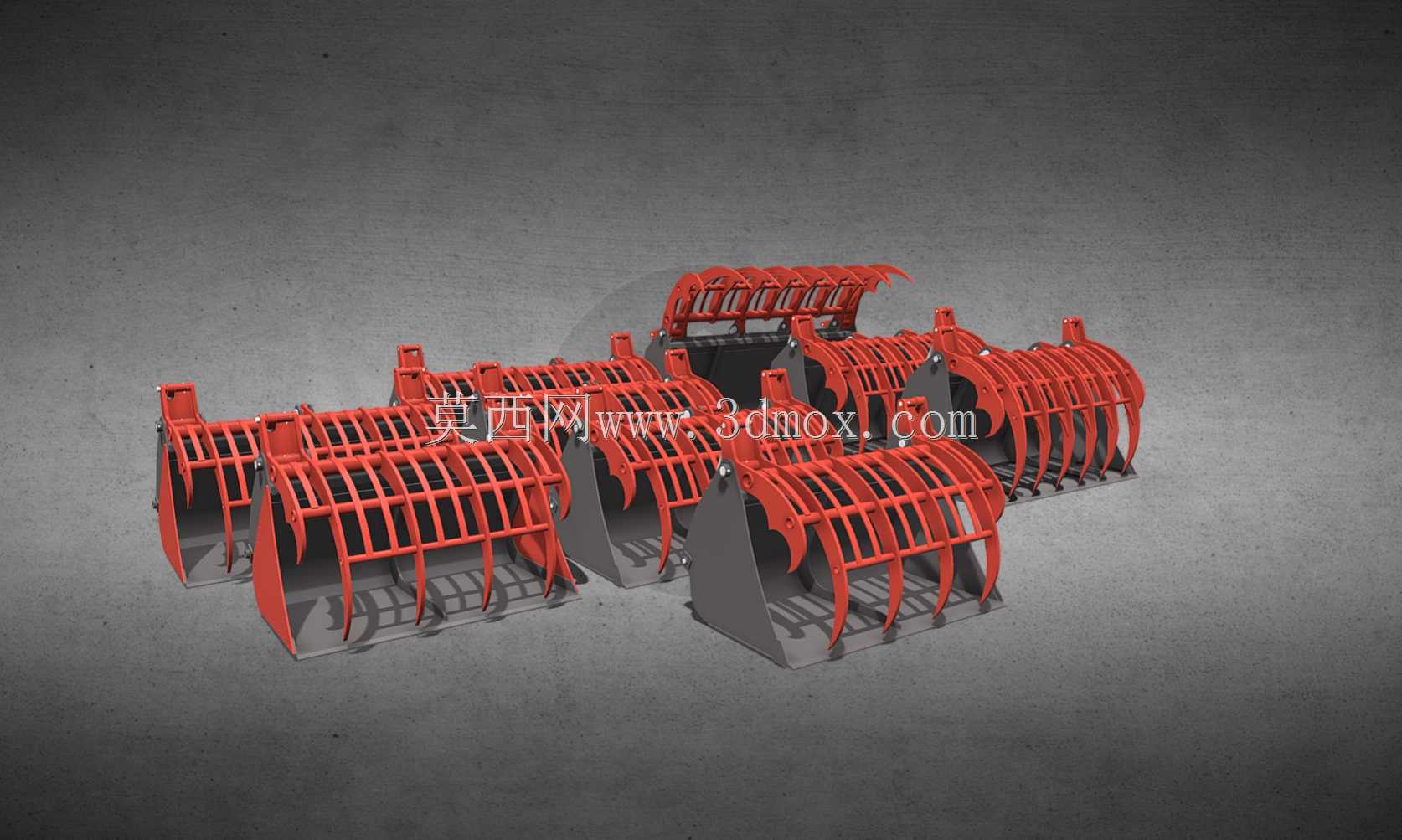

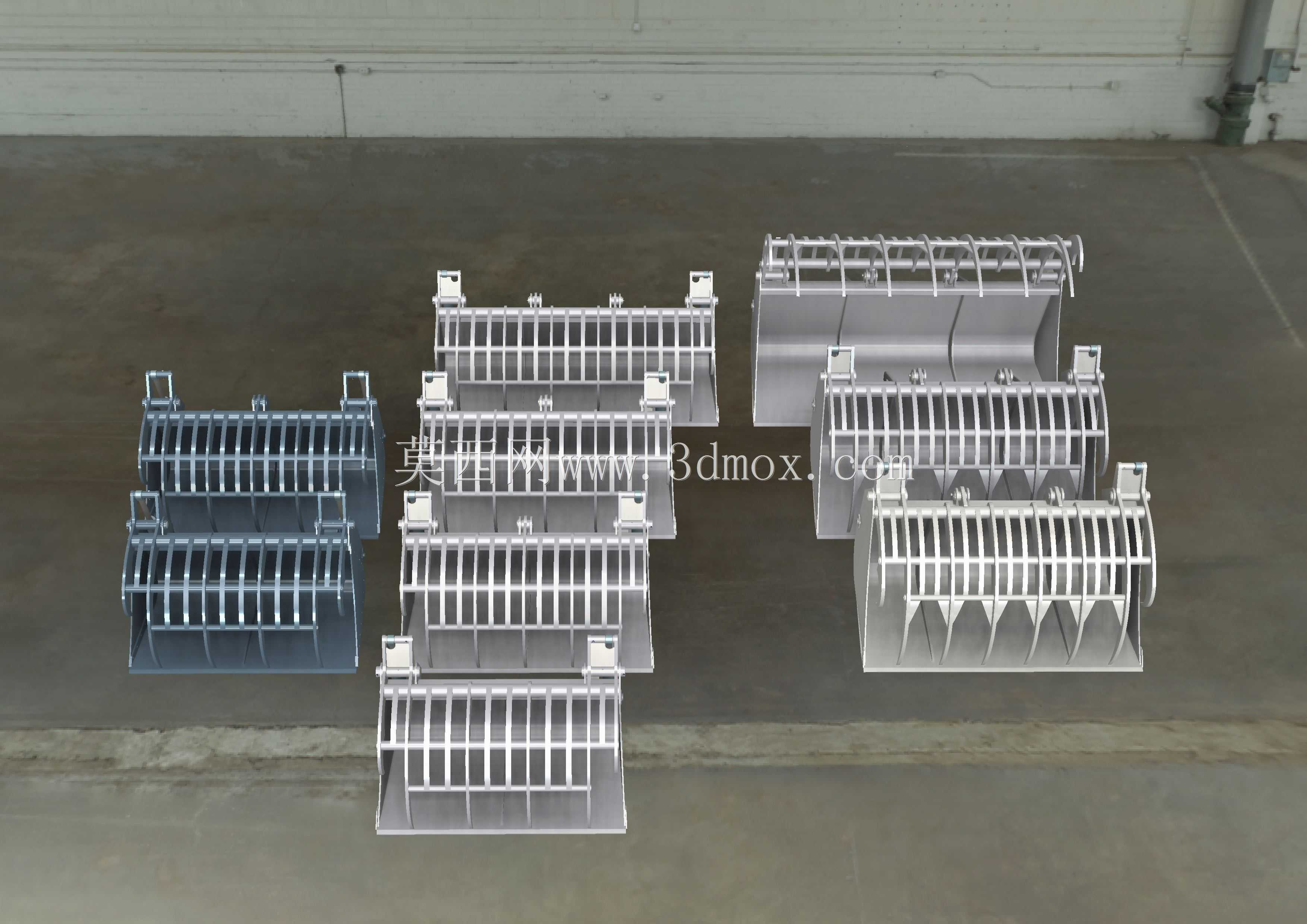

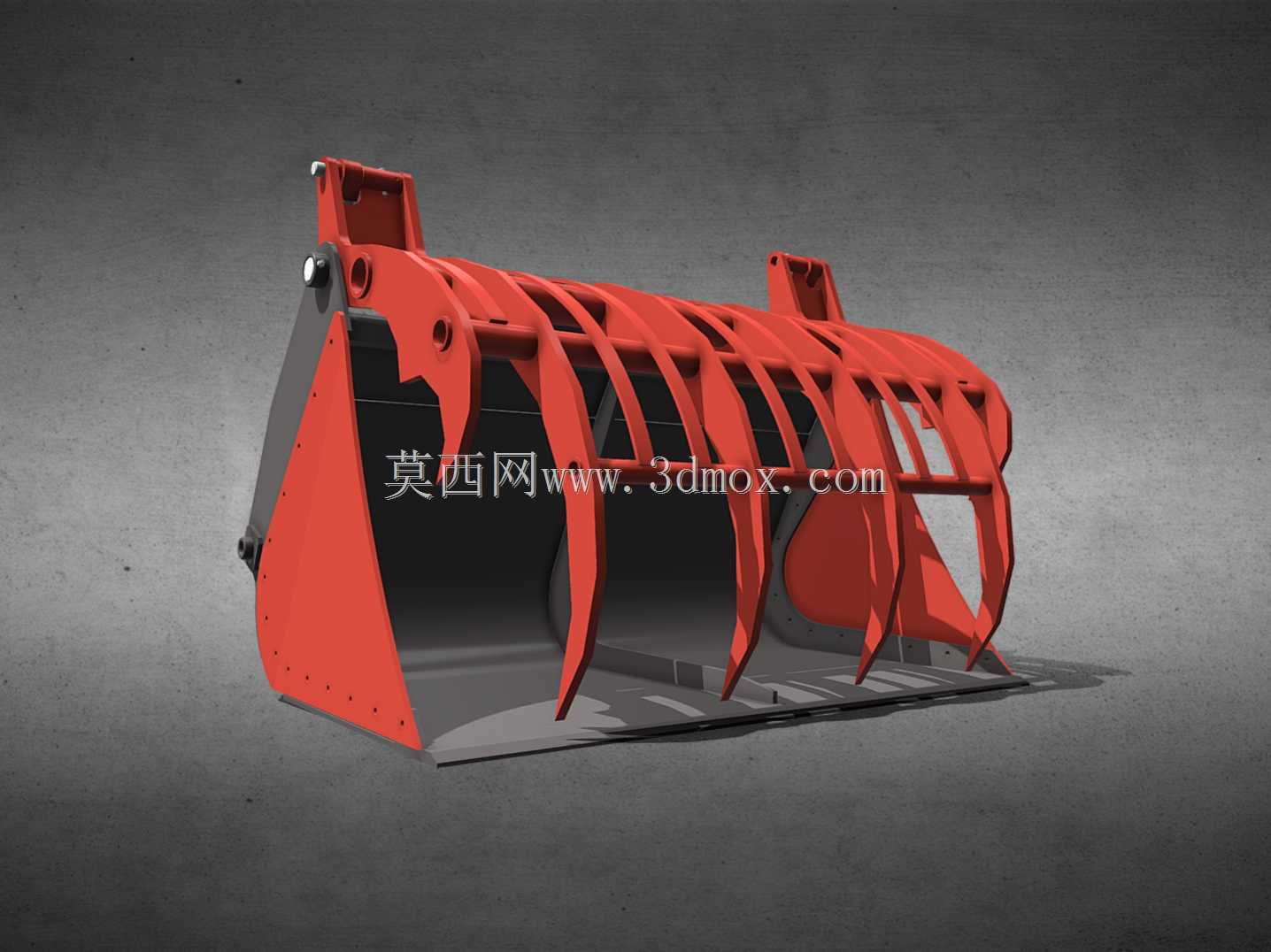

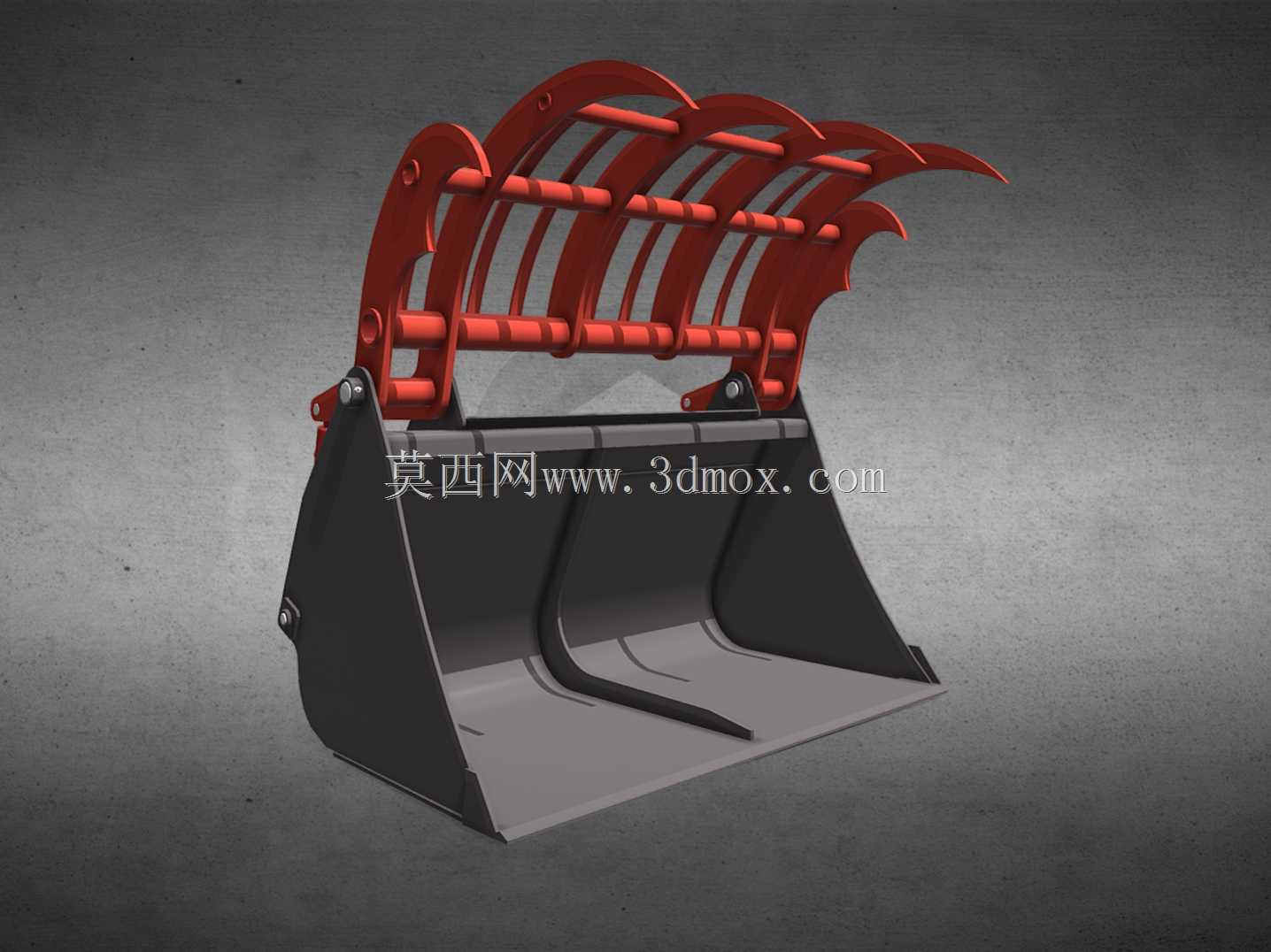

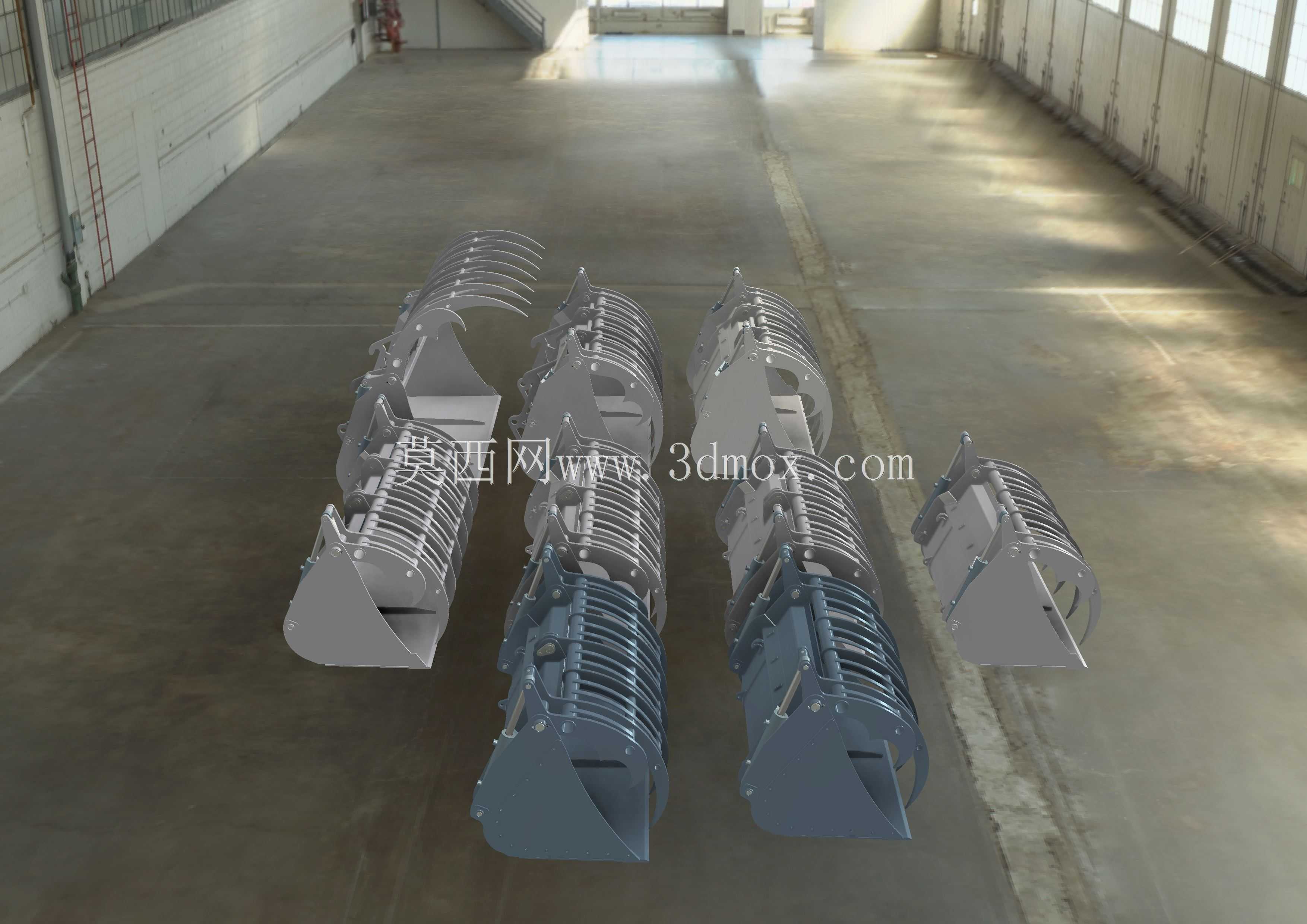

这类栅格式抓斗属具主要配套滑移装载机、小型挖掘机使用，适配农牧场、生物质处理场、建筑垃圾分拣、废旧物资回收等作业场景，核心用途是完成散状、长条状、轻质蓬松物料的抓取、筛分、转运作业，比如农牧场里堆积的秸秆、厩肥，建筑垃圾分拣现场的碎砖块、废木料，回收站点的废金属条、塑料型材，都能通过这类属具完成高效作业，栅格结构可以在抓取过程中漏除物料夹带的沙土、碎渣，减少无效负载，提升单次抓取的有效物料占比。从结构设计来看，不同规格的抓斗对应不同主机的承载能力与作业流量需求，背部的安装挂架完全匹配通用快换接头的尺寸边界，不需要额外改装主机连接端，挂架上的销轴孔位同轴度公差控制在0.1mm以内，保证安装后无旷量，作业时不会出现偏摆晃动。栅格条采用等间距排布，间距根据作业对象的粒径做了差异化设计，抓取细小物料的款型栅格间距控制在50mm，避免物料从缝隙漏出，抓取大块轻质物料的款型栅格间距放宽到120mm，进一步降低自身重量，提升抓取容量。斗齿部分采用高耐磨合金钢材质，齿尖做了淬火处理，硬度达到HRC52以上，插入料堆时阻力更小，长时间作业磨损后可以单独更换齿尖，不需要整体更换栅格架，降低后期维护成本。两侧的弧形护板既可以防止物料从侧边洒落，又能在抓取不规则硬物时保护栅格条不受侧向冲击变形，护板与栅格条之间采用满焊连接，焊缝高度不小于板材厚度的0.7倍，保证连接强度。油缸安装座的位置经过受力仿真优化，开合过程中驱动力臂始终保持在高效区间，开合角度最大可达110度，既能保证张开时的接料范围，又能保证闭合时的夹持力，不会出现物料脱落的情况。不同规格的抓斗宽度从1200mm到2000mm不等，对应主机的载重从1吨到5吨覆盖，安装时只需要匹配快换接头的销轴直径与液压接口压力，不需要调整主机的其他参数，挂接后接好液压油管就能直接作业，栅格的镂空结构也让作业时的视野更好，操作人员可以清晰看到斗内物料的抓取情况，精准控制作业位置，避免误碰周边设施。
