挖掘机梯形铲斗作业工作装置结构

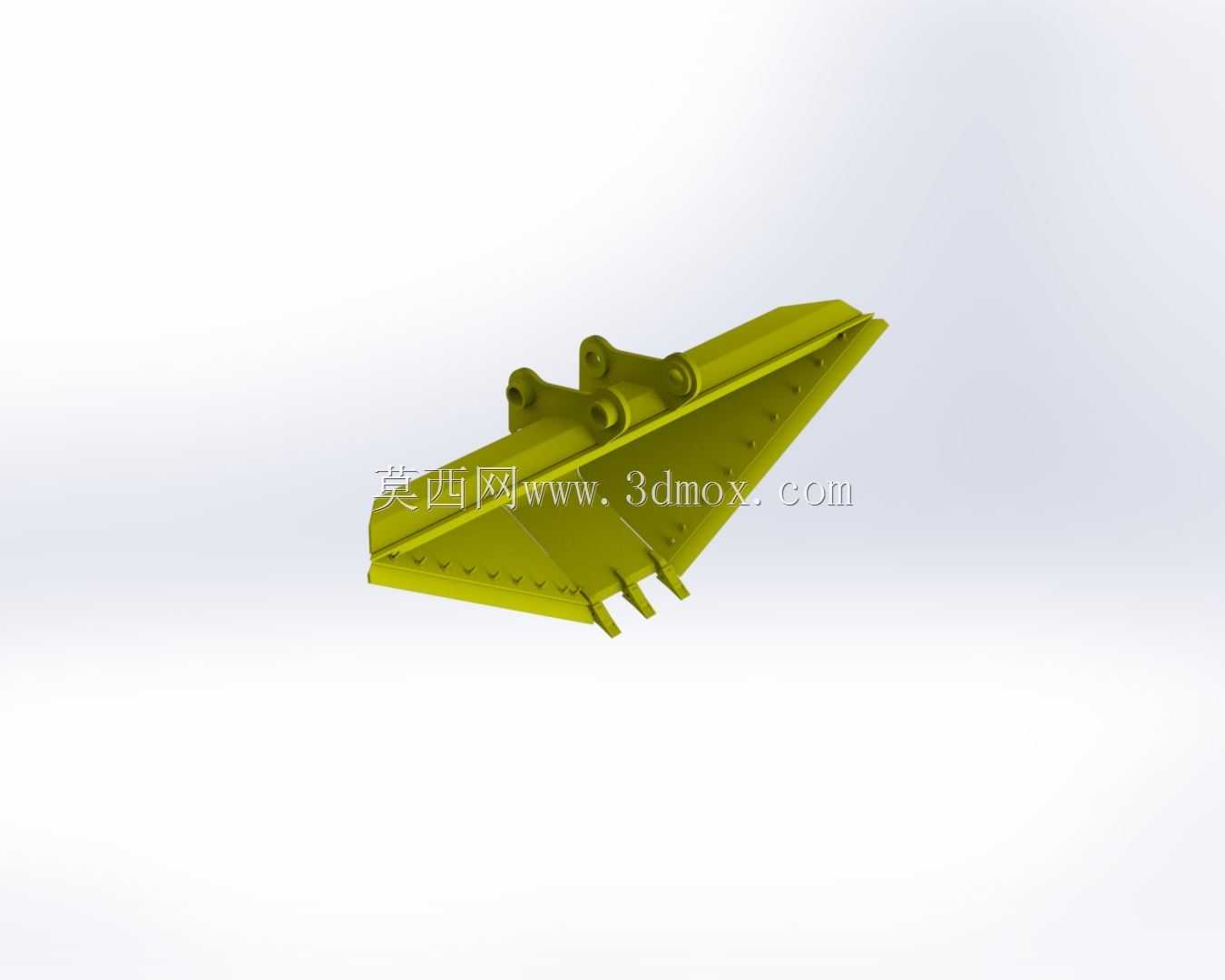

这款梯形结构的铲斗，是挖掘机前端作业的核心属具之一，主要应用在沟渠开挖、边坡修整、窄幅槽体清掏这类对作业断面形状有特定要求的施工场景，相比常规矩形铲斗，它的梯形截面能在单次挖掘作业中直接成型带坡度的槽壁，省去后续人工修坡的工序，在农田水利灌渠施工、市政管线窄槽开挖、路基边沟整形作业中适配性极强。从结构设计来看，斗体采用上宽下窄的梯形截面构型，斗口前沿的斗齿排布顺着梯形斜边做对应角度的倾斜布置，作业切入土层时，两侧斜边的切削刃能同步切割槽壁土体，避免常规矩形斗开挖梯形槽时反复修刮侧壁的问题，斗齿的安装座采用焊接式加强结构，齿座与斗唇的连接位置做了加厚衬板处理，应对硬质土层挖掘时的冲击载荷，减少斗唇位置的应力集中变形。斗体上部的铰接耳板是整个结构的安装核心，两组平行布置的耳板开有同轴销孔，用来和挖掘机斗杆、连杆的销轴连接，耳板的间距、销孔直径都匹配对应吨位挖掘机的连杆安装尺寸，安装时只需保证销轴同轴度，锁好轴向挡板即可完成属具更换，不需要额外改装连接结构。斗体的侧壁板顺着梯形轮廓做了折弯加强，侧壁外侧焊接有纵向的加强筋条，挖掘时侧壁承受土体侧向挤压时不会出现外胀变形，斗底板采用耐磨钢板材质，表面做了弧形过渡设计，卸土时土体可以顺着弧面快速滑落，减少斗内积土残留。实际作业中，这款梯形斗的挖掘轨迹配合斗杆的摆动角度，可以一次性开挖出上宽下窄的梯形沟渠断面，槽壁坡度均匀一致，不需要二次修整，在小型农田水利的灌渠开挖作业中，作业效率比常规铲斗提升近四成，同时能避免超挖或者欠挖导致的后期衬砌施工问题。设计过程中，铰接点的位置经过受力校核，保证挖掘时斗杆的挖掘力能顺畅传递到斗齿切削位置，不会因为斗体形状导致受力偏载，耳板与斗体顶板的连接位置做了围焊处理，焊缝高度满足冲击载荷下的强度要求，斗体内部的转角位置都做了圆弧过渡，减少土体粘附在斗内死角的概率，同时避免应力集中导致的焊缝开裂问题。
