多轮组履带行走机构结构设计

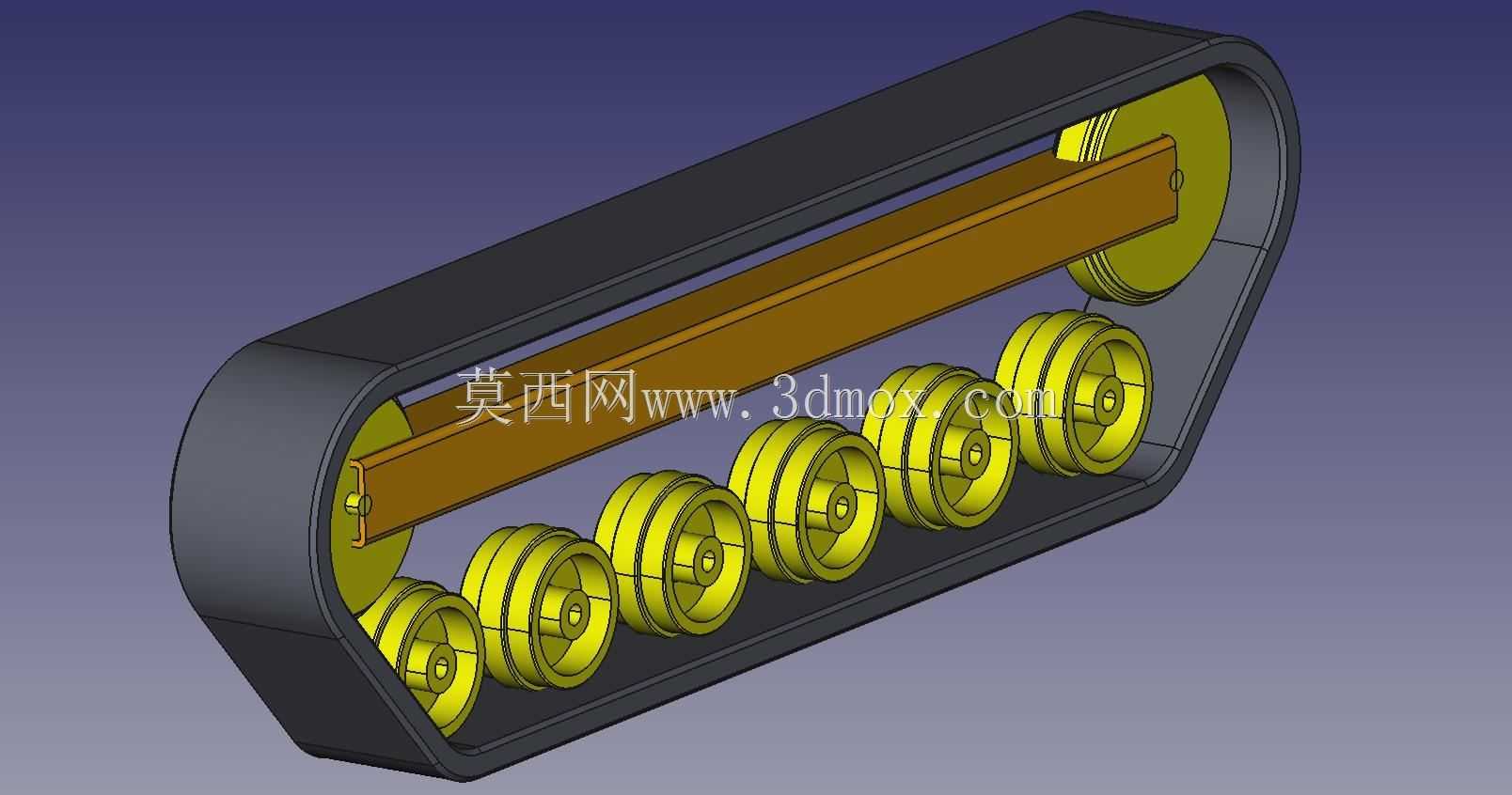

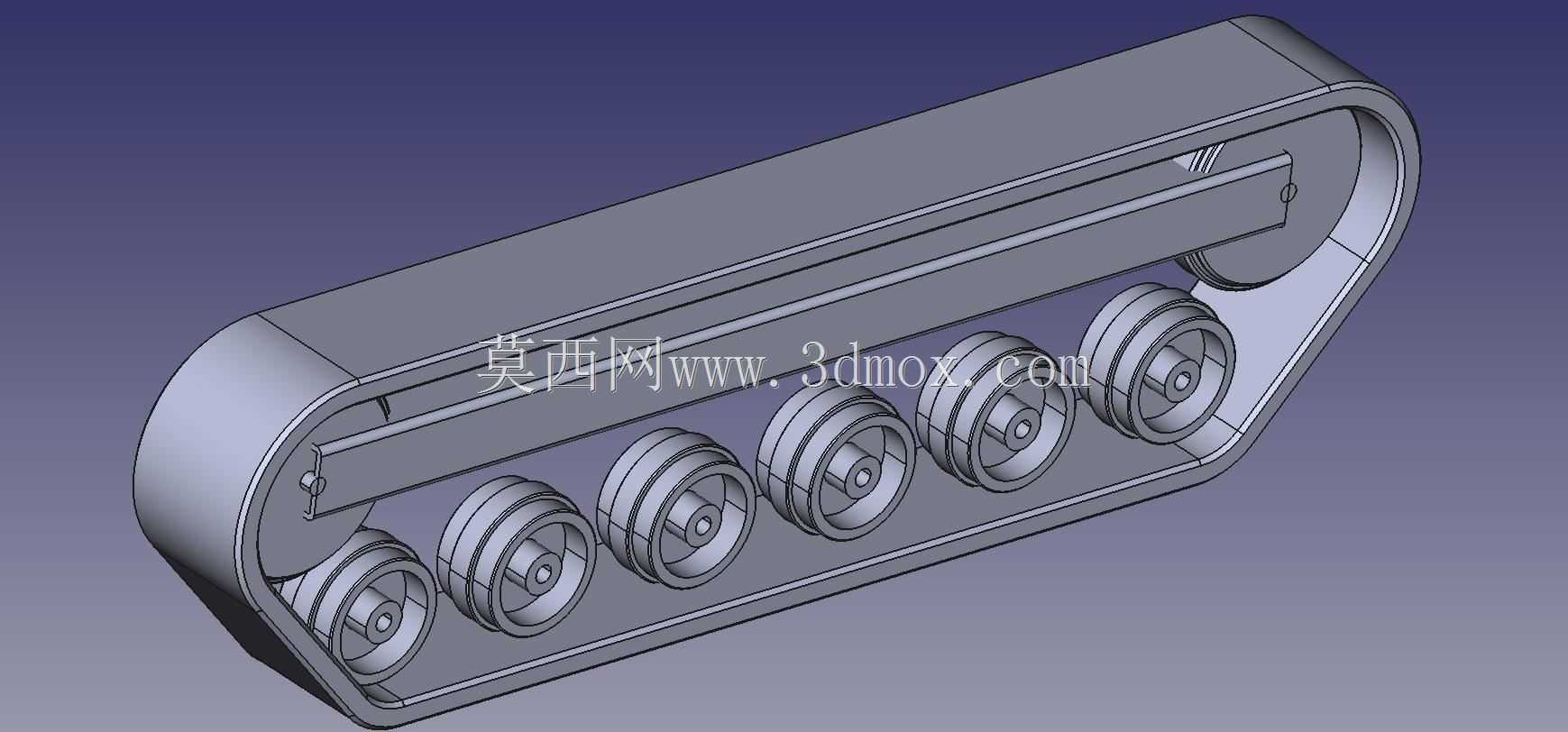

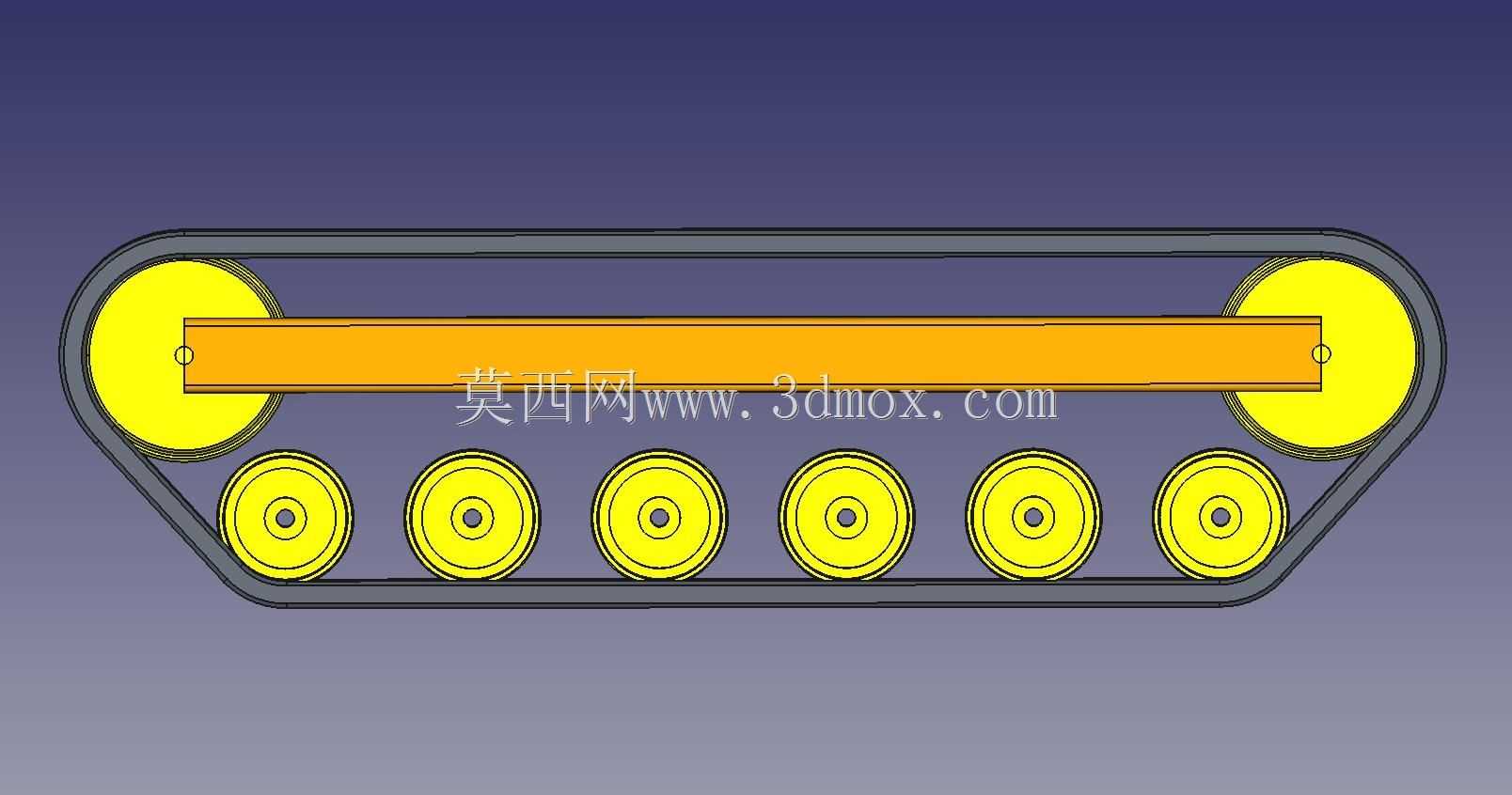

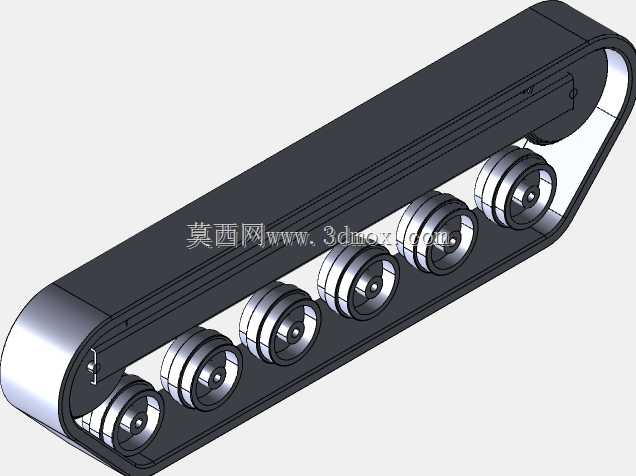

这套履带行走机构的设计，最初是针对南方丘陵地带水田作业的小型农机行走需求做的适配，常规轮式农机在泥泞、松软耕地里容易出现打滑、陷车问题，接地比压过大还会破坏土壤犁底层，影响后续作物根系生长，而履带结构通过增大接地面积，能把整机接地比压控制在适合水田作业的区间，避免作业过程中过度压实耕作层。从结构布局来看，整套机构采用单条橡胶履带搭配多组负重轮的设计，两端分别设置驱动轮与导向张紧轮，中间沿履带架线性排布六组双轮缘负重轮，负重轮通过轮轴固定在整体式履带架的内侧安装位上，轮缘卡在履带的导向齿两侧，能避免行走过程中履带出现脱轨、跑偏的问题。设计时特意将负重轮的排布间距做了等距优化，保证履带在经过凸起田埂、凹陷沟垄时，至少有三组负重轮始终和履带接地段保持贴合，不会出现局部应力集中导致履带板断裂或者轮轴变形的问题。履带架采用槽型截面的一体化结构，外侧的护板刚好包覆履带的侧边，既能阻挡田间的泥水、秸秆碎屑卷入轮系间隙，也能提升整个行走架的抗扭刚度，避免农机在坡地作业时架体出现形变。驱动轮设置在机构上端的一侧，和动力输出端直接连接，轮齿和履带的驱动孔精准啮合，传动过程中不会出现跳齿问题，导向轮端预留了张紧调节的安装余量，可以通过调整导向轮的前后位置，补偿履带长期使用后出现的拉伸形变，保证合适的张紧度，既不会因为过紧加剧轮系和履带的磨损，也不会因为过松出现脱带故障。安装边界上，整套行走机构的安装基准面设置在履带架内侧的横梁上，预留了统一规格的安装孔位，可以直接适配小型耕整机、播种机、田园管理机的底盘安装需求，不需要对主机架做额外的改制，履带的接地长度、轮组的排布密度都经过接地比压核算，能承载1.2吨以内的整机重量，在含水率35%左右的泥泞水田中行走时，下陷深度不会超过5厘米，能保证作业过程中的行走稳定性，不会因为行走阻力过大导致动力损耗过高。轮系的转动部位都预留了润滑脂加注通道，日常维护时不需要拆解整个机构，就能完成润滑保养，适配农业作业场景下维护条件有限的实际情况，橡胶履带的选型也兼顾了耐磨和耐老化性能，能适应田间秸秆、碎石的磨损，同时不会对硬化路面造成过度破坏，满足农机转场行走的需求。
