草地溜冰场专用刺辊式场地处理装置

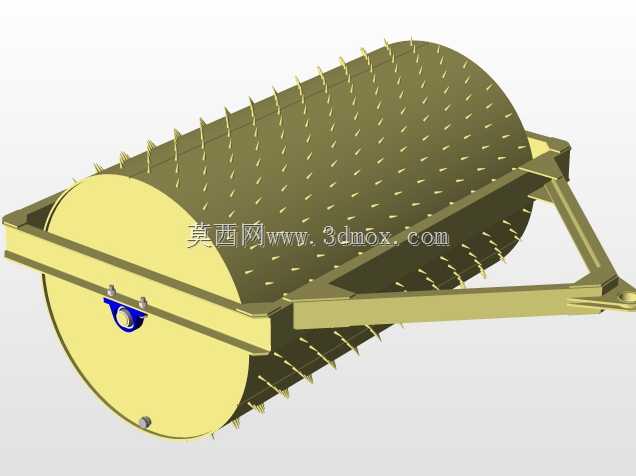

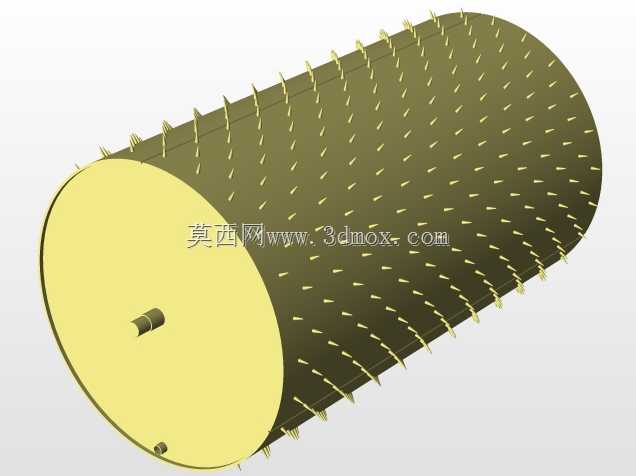

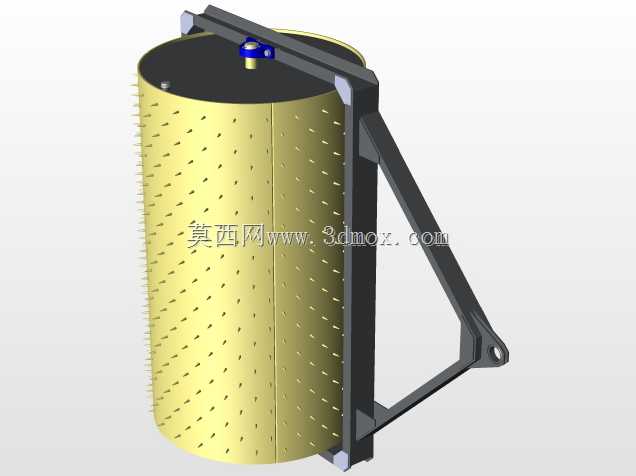

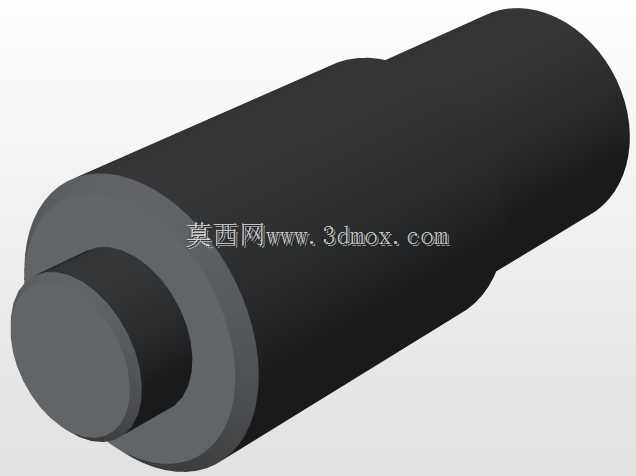

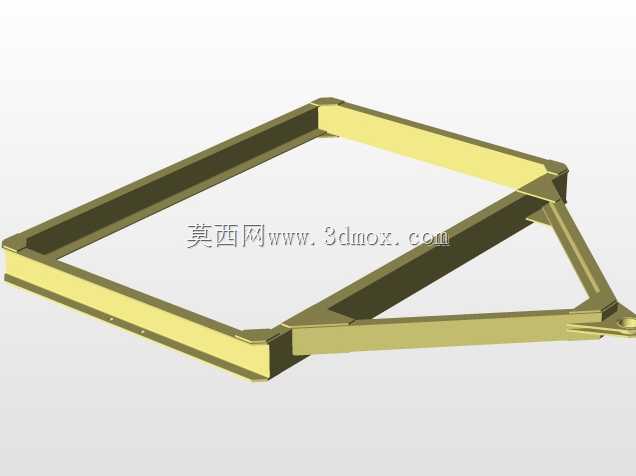

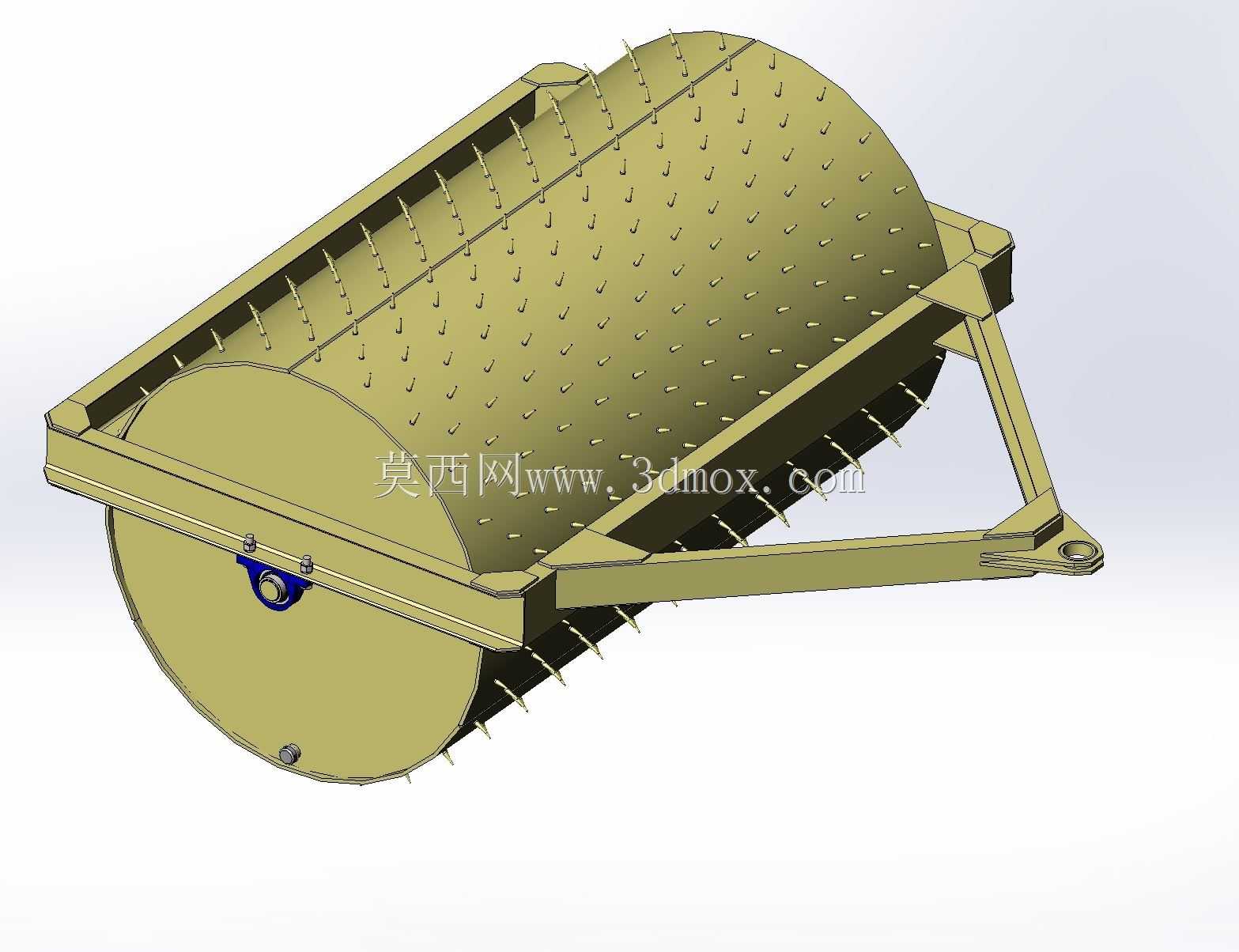

这款场地处理装置主要适配户外草地溜冰场的前期场地整备作业，在天然草坪场地改建临时溜冰场地的场景中，能够完成草皮穿刺、表层压实、平整度梳理的连续作业，替代传统人工穿刺、平土的多工序操作，大幅降低场地整备的人工投入。装置核心作业部件为带密集穿刺凸齿的圆柱形辊筒，辊筒表面的凸齿采用等距螺旋排布设计，作业过程中辊筒随牵引设备行进被动转动，凸齿能够均匀刺入草皮表层3至5厘米深度，破除草皮下方的板结土层，同时不会大面积切断草茎，保障草坪后续的恢复能力，穿刺后的草皮表层经辊筒圆柱面压实，能够形成平整致密的基底，为后续铺设溜冰层面提供均匀的承载基础。辊筒两端采用嵌入式端盖密封结构，端盖中心设置转动轴承位，可适配不同直径的连接销轴，端盖外侧预留注油孔，能够在长期户外作业环境下保障转动副的润滑状态，避免草屑、泥土进入轴承造成卡滞。连接架采用双支臂牵引结构，两支臂对称焊接在辊筒两侧的转轴座上，支臂前端汇聚为三角牵引连接端，连接端设置带防脱卡槽的牵引销孔，可直接挂接在小型拖拉机、全地形车等常规牵引设备的后挂点上，无需额外改装挂接结构，支臂与辊筒转轴座之间设置加强筋板，能够承受辊筒作业时的径向冲击力，避免牵引架在硬质土层作业时出现变形。从安装边界来看，辊筒的作业幅宽可适配常规2米以内的步道类溜冰场地，整体作业高度可通过牵引架的挂接高度调整，辊筒的自重设计为刚好满足穿刺深度要求，无需额外增加配重块，运输状态下可通过支臂上的吊装孔直接起吊，整体结构无突出尖锐部件，转场运输时无需额外做防护处理。设计过程中针对草皮作业的特性，特意将凸齿的端部做了小圆角处理，避免作业时勾扯草皮造成大面积草皮脱落，辊筒表面采用耐磨涂层处理，能够承受长期与砂石、草茎摩擦的损耗，牵引架的铰接位置预留了15度的摆动余量，在不平整的草地场地上作业时，辊筒能够始终贴合地面，避免出现局部漏刺、压实不均的问题。
