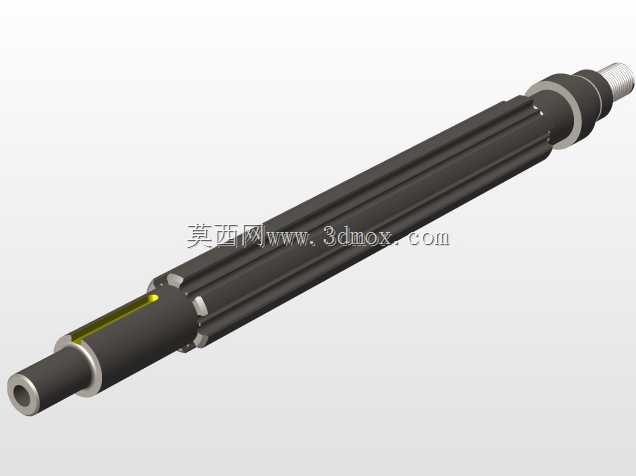

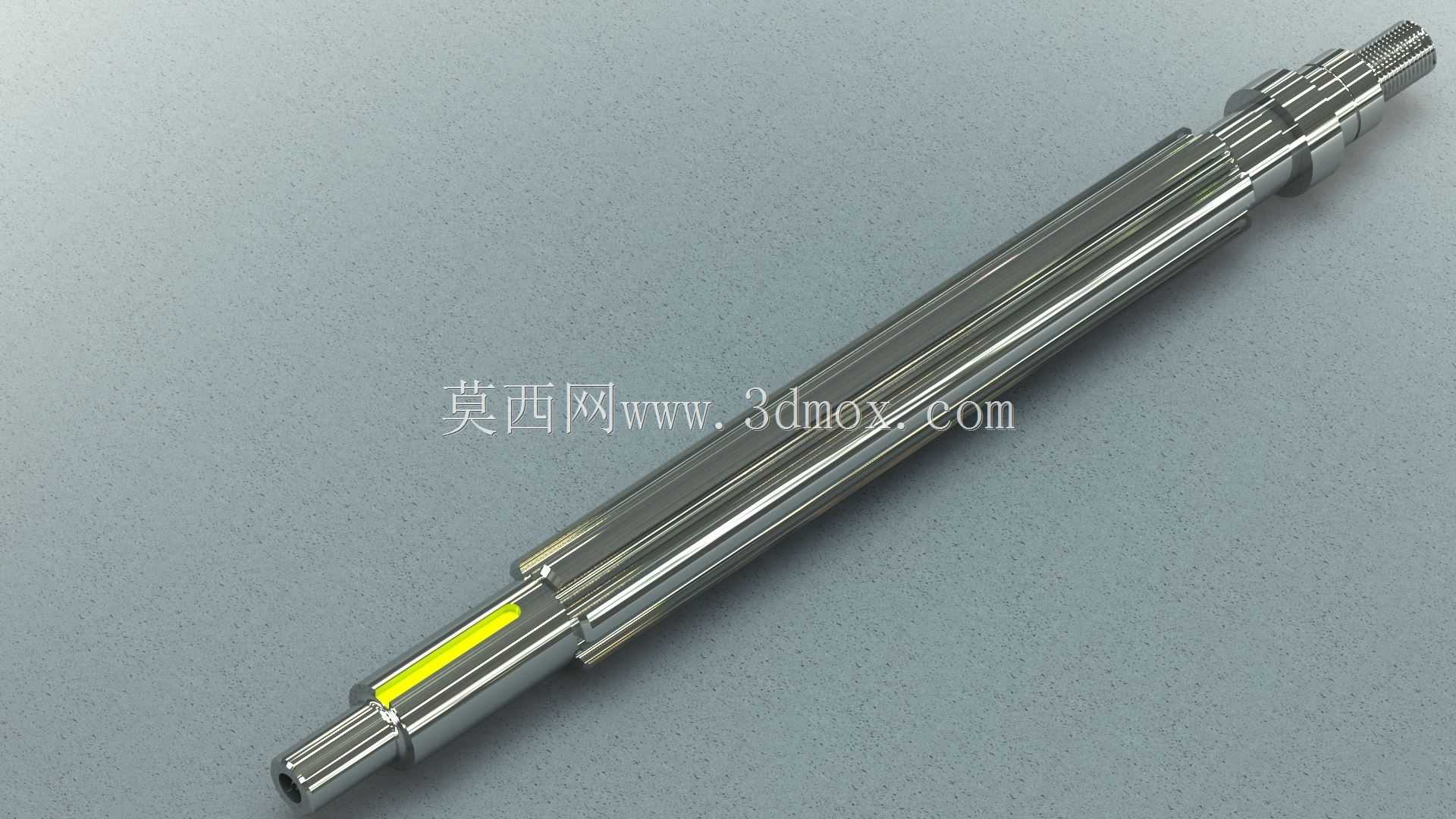

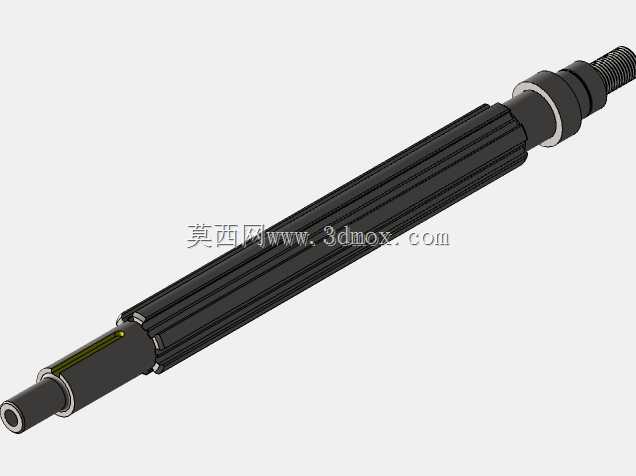

多阶台阶带花键传动长轴结构设计

这类多台阶带花键的长轴，常见于机床主轴箱、自动化输送线的动力传递单元、中小型减速机的输出端结构中，核心作用是承接动力输入端的扭矩，通过轴身不同轴段的配合结构，将旋转动力传递至末端执行件或者啮合传动件。从结构设计来看，轴身采用多阶台阶布局，不同直径的轴段分别对应不同的装配需求：直径较大的轴段通常用于安装轴承，作为轴系的旋转支撑位，轴肩位置直接承担轴承内圈的轴向定位，设计时需要严格控制轴肩的高度差，既要满足轴承安装的定位可靠性，又要避免轴肩过高导致轴承拆卸困难；带花键的轴段用于和带内花键的传动齿轮、同步带轮或者联轴器配合，相比普通平键连接，花键结构的接触受力面积更大，能承受更大的冲击载荷，同时对中性更好，适合高速旋转工况下的动力传递，花键的齿形、齿距公差需要和配合件严格匹配，避免传动过程中出现旷量。轴的两端分别设计了螺纹段和细光轴段，螺纹段用于安装锁紧螺母，对装配在轴上的轴承、传动件进行轴向锁紧，防止设备启停、正反转切换时零件出现轴向窜动；细光轴段通常用于安装密封件或者和端盖的导向孔配合，控制轴端的径向跳动量。设计这类轴的时候，首先要根据传递的额定扭矩、最高工作转速核算轴的最小直径，再结合装配路径上各个零件的内孔尺寸确定各台阶的直径参数，同时要预留合理的装配倒角，所有轴段的过渡位置都要设计圆角过渡，避免应力集中导致轴在交变载荷下出现断裂失效。安装边界方面，轴的总长度需要匹配箱体或者安装支架的跨距，两个支撑轴承位的同轴度公差需要控制在合理范围内，花键段相对于轴承支撑位的径向跳动公差要满足传动精度要求，轴端的螺纹精度要适配标准锁紧螺母的公差范围，装配时需要保证各配合面的粗糙度要求，轴承位的表面粗糙度通常要达到Ra1.6以下，减少配合面的磨损，延长轴的整体使用寿命。实际应用中，这类轴的材质通常选用调质处理的中碳钢，有高耐磨需求的花键段还会做表面淬火处理，提升齿面的硬度，减少长期传动过程中的齿面磨损，保证传动精度的持久性。
