55加仑桶改造户外烧烤炉结构设计

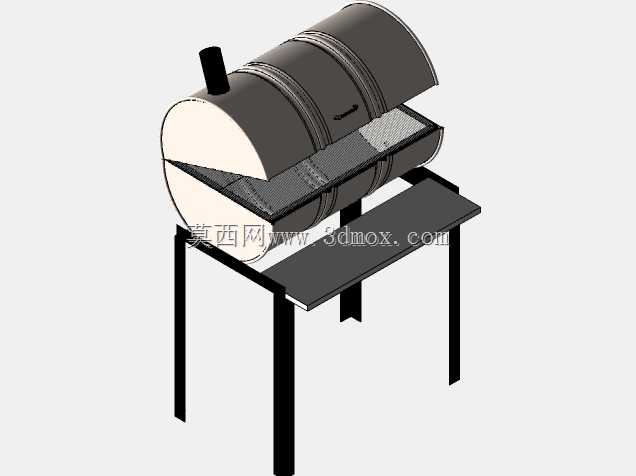

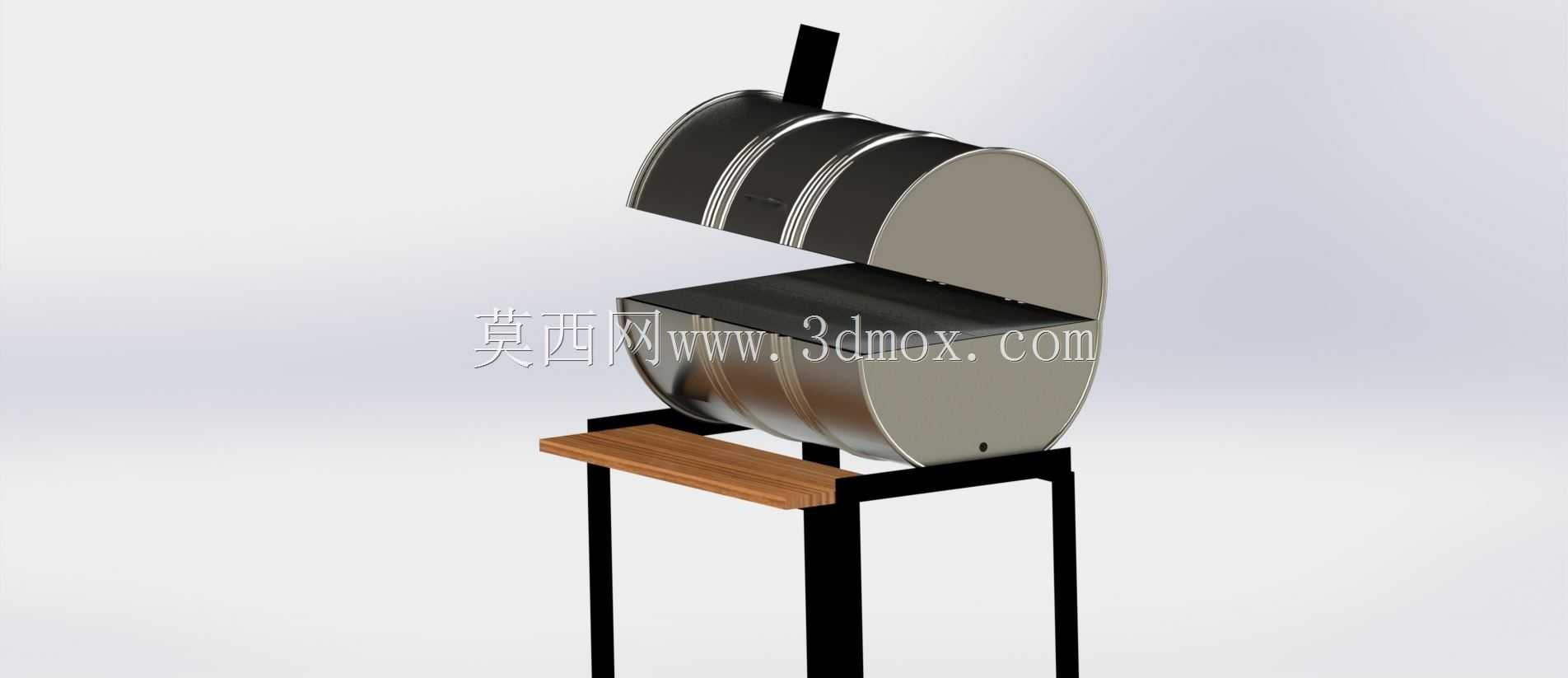

这款烧烤炉采用标准55加仑钢制油桶作为主体基材改造，核心应用场景覆盖户外露营、庭院聚餐、车尾箱市集等非固定点位的户外烹饪需求，相比常规商用烧烤设备，其依托标准工业桶体的通用尺寸，具备材料易获取、改造成本低、结构强度充足的特点。从功能结构来看，桶体沿轴向做横向剖切处理，上半部分通过后侧铰接结构实现开合，闭合状态下可形成封闭焖烤空间，满足大块食材的焖制需求，掀开后可作为挡烟结构，配合桶体尾部向上延伸的排烟通道，能够引导烹饪产生的油烟向背离操作位的方向排出，减少操作人员直面油烟的问题。下半部分桶腔作为核心燃烧区，内部设置分层烤架支撑结构，可根据食材类型调整烤网高度，适配不同火力的烹饪需求，靠近操作侧的桶壁开设弧形缺口，方便操作人员翻面、取放食材，缺口边缘做卷边钝化处理，避免使用过程中划伤手部。支撑结构采用方管焊接成型的四脚支架，支架顶部设置与桶体弧度匹配的弧形托板，桶体放置后可通过侧边的螺栓紧固件实现锁止，防止使用过程中桶体移位，支架整体高度设置在850mm左右，匹配成年人站立操作的舒适高度，无需弯腰即可完成全部烹饪操作。支架前侧向外延伸出木质置物平台，平台采用条板拼接结构，预留通风间隙，可临时放置待烤食材、调料工具等，拓展操作空间。设计过程中充分考虑了改造的落地性，所有切割、焊接位置均避开桶体原有加强筋结构，保证改造后桶体的结构刚性不会出现明显衰减，桶体内部与炭火接触的区域未做额外涂装处理，避免高温下涂层挥发产生有害物质，外部仅做耐高温防锈涂层处理，适应户外露天放置的使用环境。安装边界方面，设备整体占地长度约1200mm，宽度约600mm，放置时需保证后侧排烟通道预留至少300mm的通风间隙，支架底部可通过膨胀螺栓与硬质地面固定，也可直接放置在平整硬化地面使用，无需额外的基础施工。
