牧场方草捆搬运夹抱属具结构设计

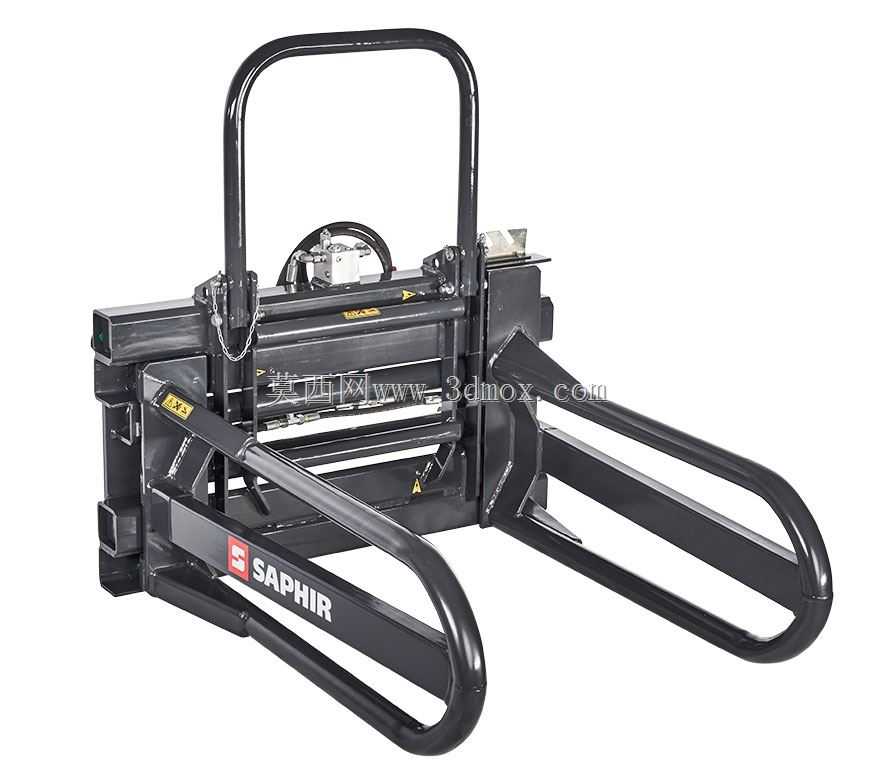

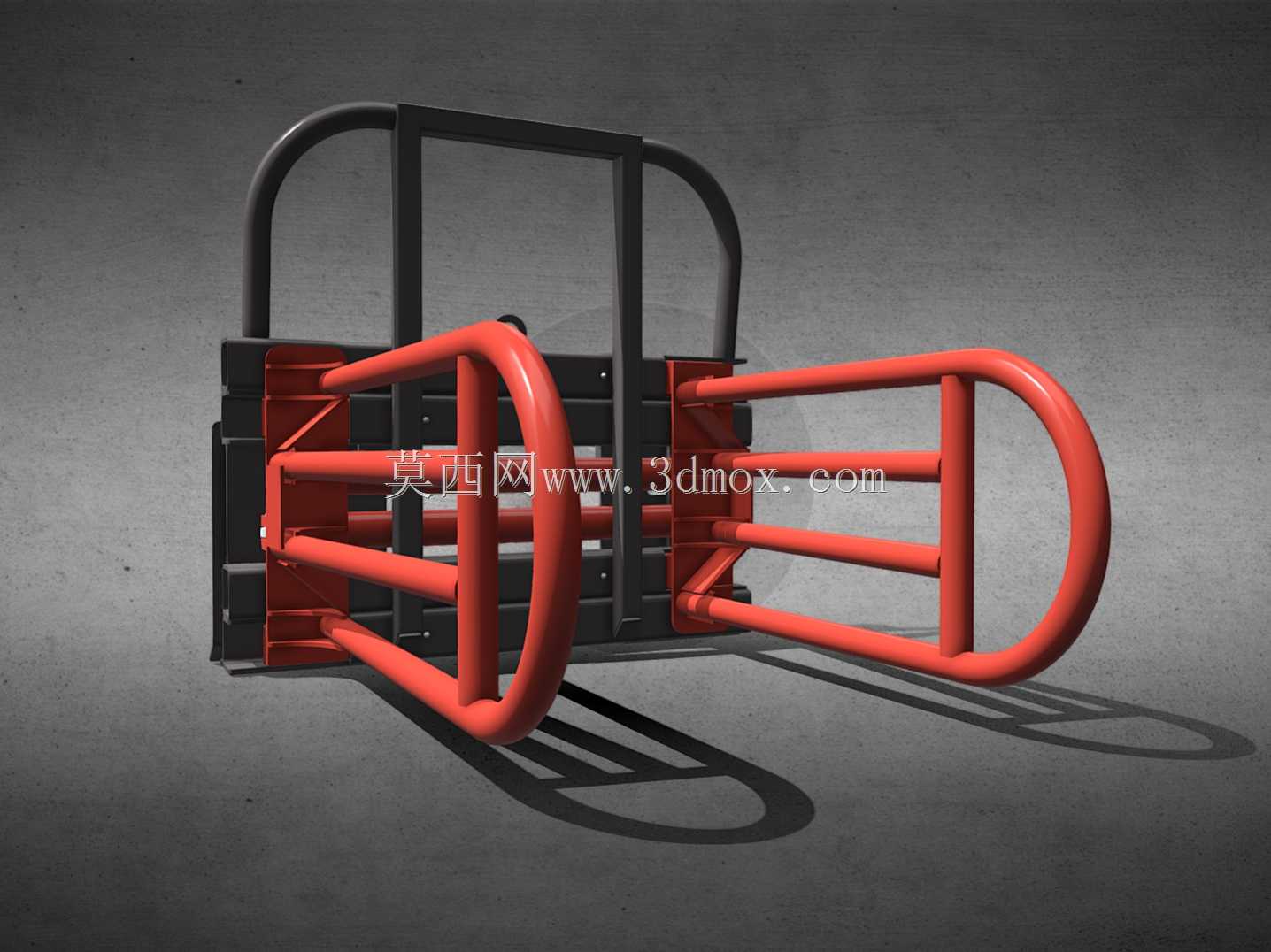

这款夹抱属具主要适配牧场饲草转运环节，针对方形秸秆捆、青贮方包的装卸、堆垛、短距离转场作业设计，可直接挂载在前端带标准快换接口的轮式装载机、伸缩臂叉装车等设备上，替代传统人工捆扎吊运的低效作业模式，解决大重量草捆人工搬运强度高、堆垛规整度差的痛点。从结构设计逻辑来看，整体采用对称双抱臂布局，主体承载框架采用矩形钢管拼焊成型，背部预留的安装挂板完全匹配主流叉装车属具快换接口的孔位分布，安装时无需额外改制连接结构，挂装后锁止销可直接穿入定位孔完成固定，挂装面与设备动臂端面的贴合间隙控制在2mm以内，避免作业过程中出现旷量晃动。两侧抱臂采用圆管弯制成型的弧形框架结构，圆管表面做圆弧过渡处理，没有尖锐棱角，抱合时圆管接触面可均匀分散加持力，避免夹破草捆外层的缠绕膜或造成饲草散落，每侧抱臂配置三根平行横向支撑杆，加持时可形成多点受力面，即使是密度较低的松散草捆也能稳定夹持，不会出现局部受力过大导致草捆变形散包的问题。抱臂的开合通过后部的液压油缸驱动，油缸铰接点位置经过力矩优化，在抱臂完全张开时可适配宽度1.2米的标准方草捆，抱合后最小加持间距可覆盖0.4米的窄幅草捆，作业时无需调整属具安装位置即可覆盖牧场主流规格方草捆的夹持需求。上部的弧形防护栏采用整根圆管弯制，焊接在主框架上方，一方面可限制草捆夹持时向上窜动的位移，避免草捆在举升过程中滑落磕碰设备驾驶室，另一方面可作为操作人员挂装属具时的临时扶手，提升挂装作业的便利性。整体结构的受力点均做了加强筋焊接处理，主框架与挂板连接位置额外贴焊了8mm厚的加强钢板，可承受单次1吨以内的草捆重量，长期交变载荷下不会出现焊缝开裂、框架变形的问题。夹抱作业时，操作人员操控设备动臂将属具对准草捆端面，控制两侧抱臂同步张开至略大于草捆宽度，推进属具使抱臂完全包覆草捆两侧后，驱动油缸收合抱臂加持草捆，确认加持稳定后即可举升完成转运、堆垛作业，整个作业流程单人即可操作，单捆作业耗时不超过30秒，相比人工搬运效率提升十倍以上。该属具的所有铰接位置均配置了自润滑衬套，日常作业无需频繁加注润滑脂，维护成本极低，外露的液压管路均布置在主框架内侧的走线槽内，可避免作业过程中被草捆、围栏剐蹭造成管路破损，整体结构紧凑，无多余突出部件，在狭窄的牛舍、草棚内作业时也能灵活转向，不会剐蹭棚体立柱或周边饲草堆。
