本纳每山猫435配套栅格斗属具结构

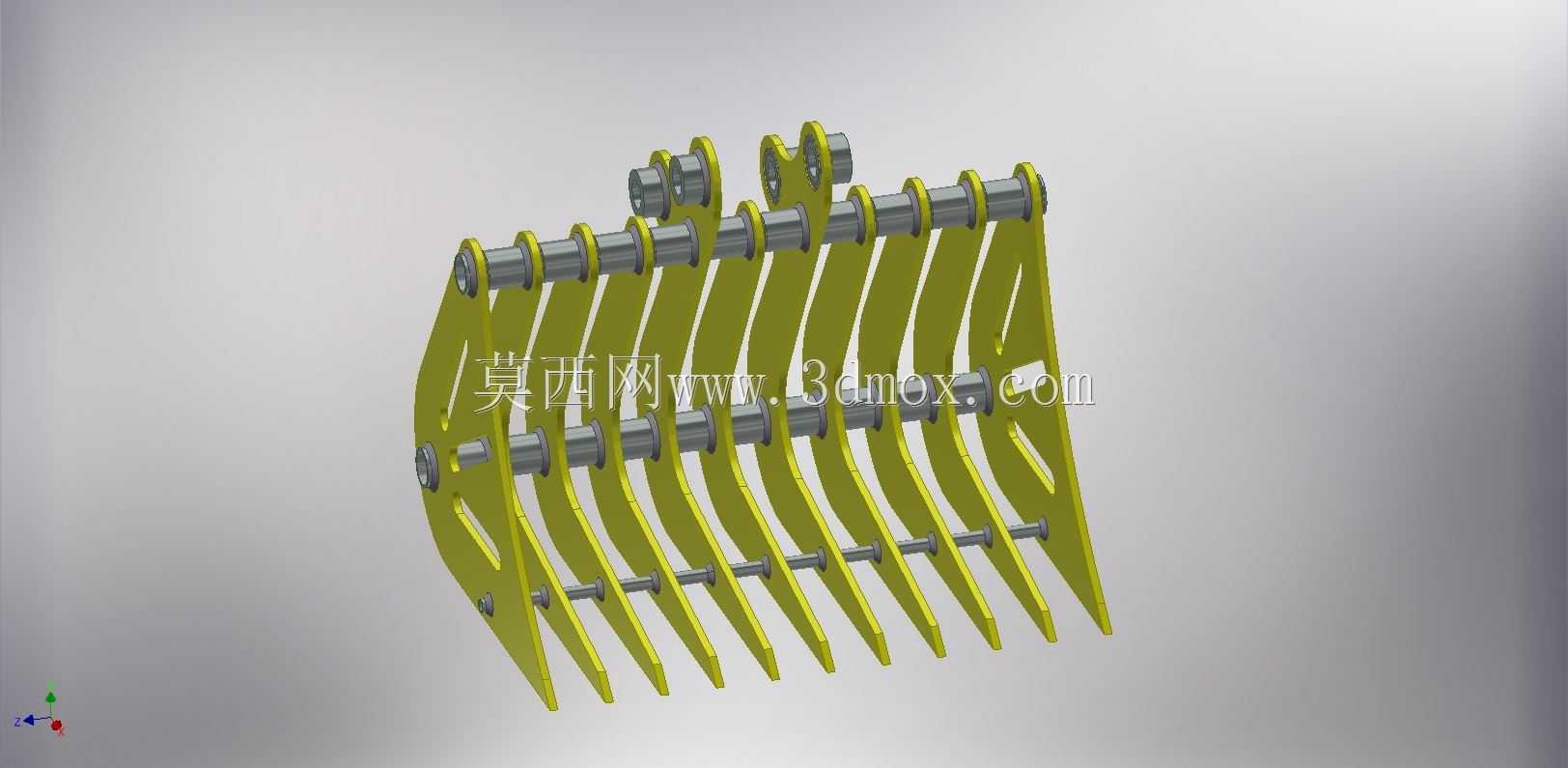

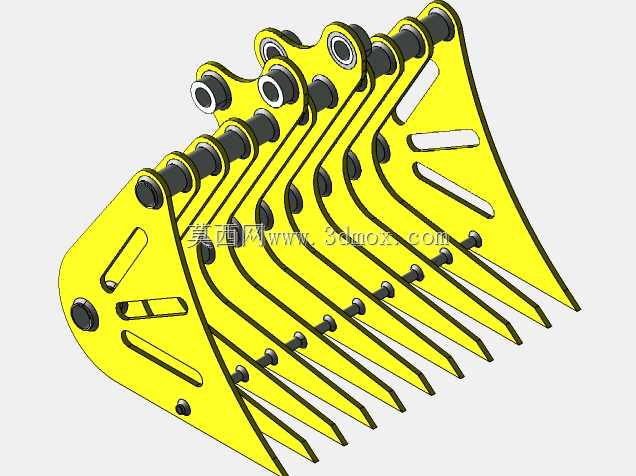

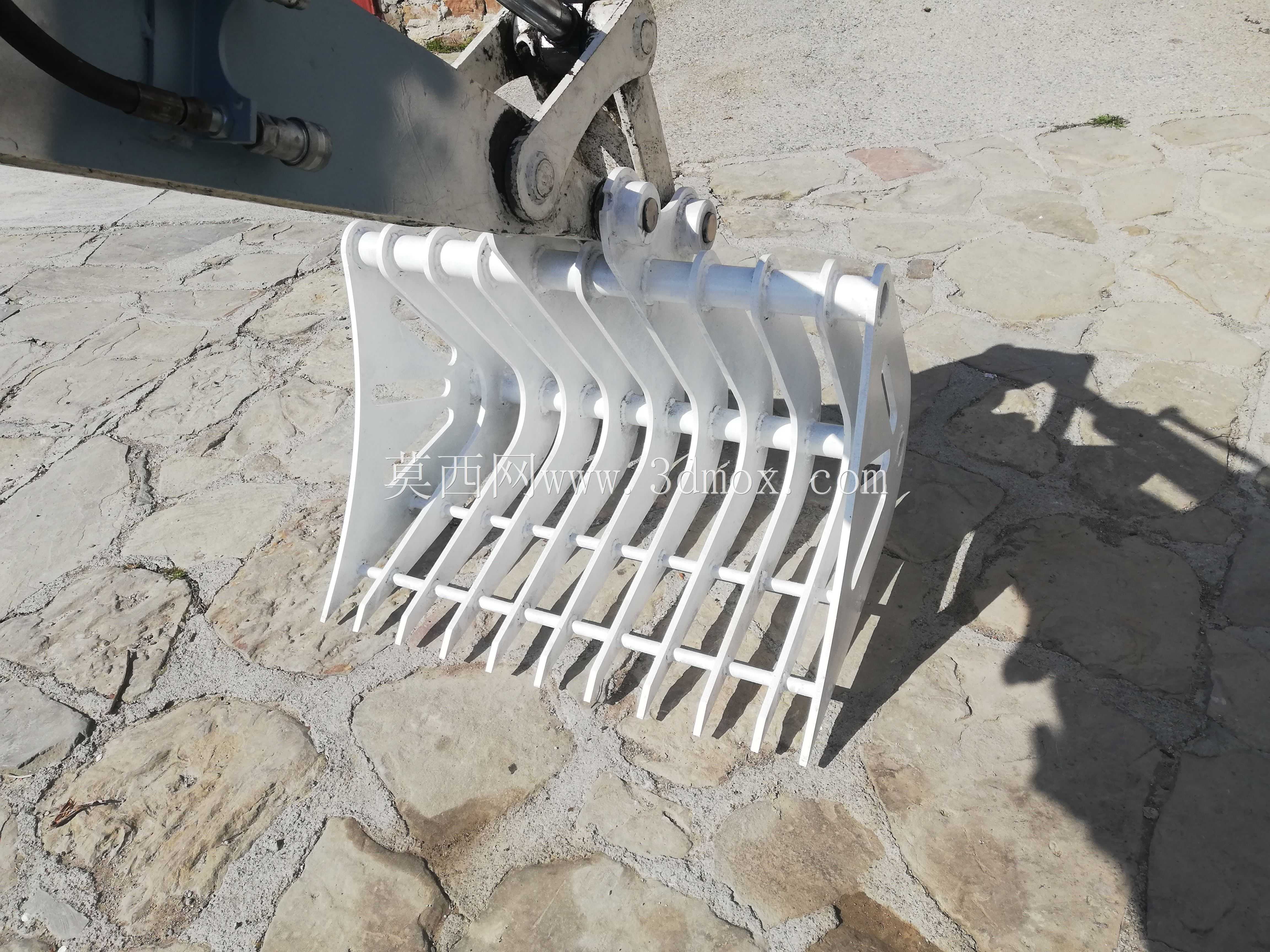

这款栅格斗属具是适配滑移装载机的作业附件，主要用于土石方作业、建筑垃圾分拣、农牧场物料清理、园林施工石块筛分这类场景，相比普通封闭铲斗，栅格结构可以在铲取物料时漏除沙土、碎渣，留下大块石块、混凝土块、作物根茎等需要分拣收集的物料，大幅提升分拣作业效率，减少无效负载。从结构设计来看，整体采用多片弧形栅条平行排布的形式，栅条选用耐磨钢板加工成型，弧形轮廓既保证了铲入物料时的切入角度，降低铲取阻力，又能在举升卸料时让细碎物料顺着栅条间隙自然滑落，不会出现卡料堵料的问题。栅条之间通过三根横向贯穿的销轴实现定位固定，销轴两端加装防松挡圈，避免作业过程中销轴窜动脱落，栅条间距根据常规作业场景的筛分需求设定，既不会因为间隙过大漏过需要收集的大块物料，也不会因为间隙过小导致细碎物料无法排出。顶部的安装挂架直接匹配滑移装载机的快换接口，挂架上的铰接孔位严格对应主机的连接尺寸，安装时无需额外改装，直接对准快换销轴锁定即可完成装配，挂架与栅条主体之间通过加强筋焊接连接，强化连接部位的结构强度，应对重载铲取时的冲击载荷。设计过程中重点考量了作业时的受力分布，栅条前端做了淬火硬化处理，提升铲入硬土、石块时的耐磨性能，避免长期作业后前端磨损过快导致栅条变形；栅条的弧度经过反复校核，保证铲取时物料能顺着栅格面滑入斗内，不会出现物料向前滚落的情况。安装边界方面，整体宽度适配滑移装载机的轮距范围，作业时不会超出主机两侧宽度，保证狭窄场地作业的通过性，斗体深度控制在合理范围，既保证单次铲取的物料容积，又不会因为斗体过深导致主机前端负载过大影响行驶稳定性。实际作业中，这款属具可以替代人工完成建筑垃圾分拣、农田捡石、园林清理枯枝石块等工作，栅格结构的镂空设计相比封闭铲斗减重明显，降低主机的前端负载，提升滑移装载机的作业灵活性，同时栅条之间的连接结构便于后期更换磨损的单根栅条，无需整体更换斗体，降低后期维护成本。
