斜置式无土水培栽培架结构设计

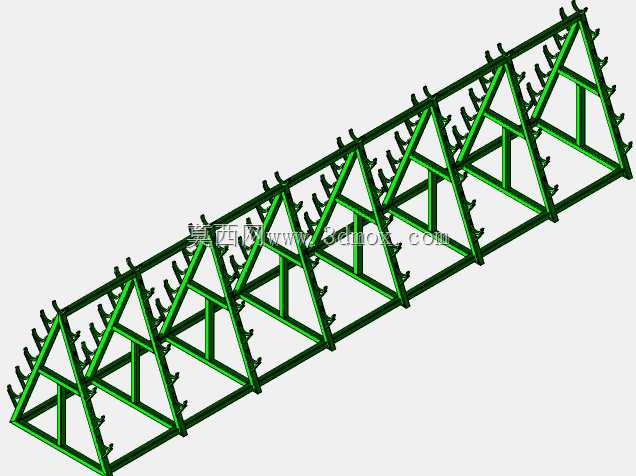

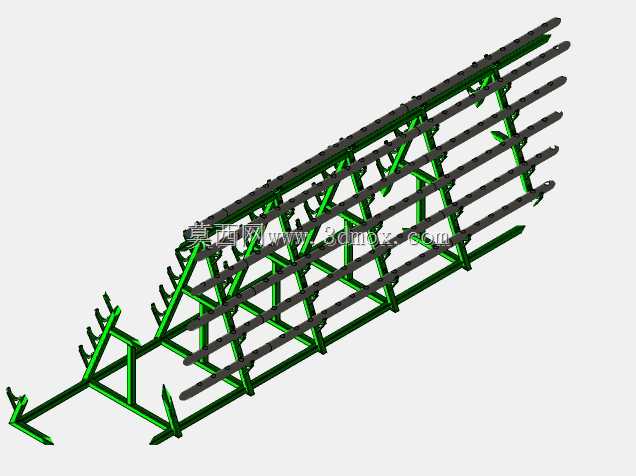

这套斜置排布的栽培架结构，主要面向设施农业场景下的叶菜类水培作业需求，适配连栋温室、家庭植物工厂、阳台农业等多种种植空间，替代传统平面土培模式提升单位面积的种植产能。从结构功能来看，架体采用倾斜分层排布的种植管组，每根种植管沿长度方向等距开设定植孔，作物根系可直接伸入管内流动的营养液中，配合供液管路实现营养液的循环供给，避免土培带来的连作障碍、土传病害问题，同时减少水肥流失，提升种植作业的标准化程度。设计过程中优先考虑种植面的受光均匀性，将整体架体设置为单斜面桁架支撑结构，相邻两层种植管的垂直间距经过排布计算，避免上层叶片遮挡下层作物的光照，同时倾斜角度适配人工站立操作的作业高度，日常定植、采收、巡检作业无需过度弯腰，降低长时间农事操作的劳动强度。架体主支撑采用三角桁架结构，斜向支撑杆与纵向主龙骨之间形成稳定的三角受力单元，即便满载营养液与作物重量，也能保证架体无明显挠度变形，无需额外增加斜撑占用种植通道空间。安装边界方面，架体底部设置水平支撑脚，可直接放置在硬化地面上，也可通过膨胀螺栓与地面固定提升抗倾覆能力，整体宽度适配常规温室0.8米作业通道的排布要求，长度可根据种植空间的实际尺寸，通过增减种植管段与支撑单元进行模块化拼接，无需重新开模制作定制构件。种植管端部预留快插接头接口，可直接与标准供液、回液管路对接，管路隐藏在架体支撑结构的内侧，避免日常作业剐蹭管路，也减少光照直射导致的管路内壁藻类滋生问题。结构建模过程中对所有连接节点做了圆角过渡处理，避免安装与作业过程中尖锐边角划伤操作人员，同时所有承托种植管的卡扣位置都设置了限位凸台，防止长期使用过程中种植管受重力影响出现滑移错位，保证定植孔的位置精度，适配标准定植篮的安装尺寸，无需现场二次打孔调整。
