工业起重用C型锻造吊钩结构设计

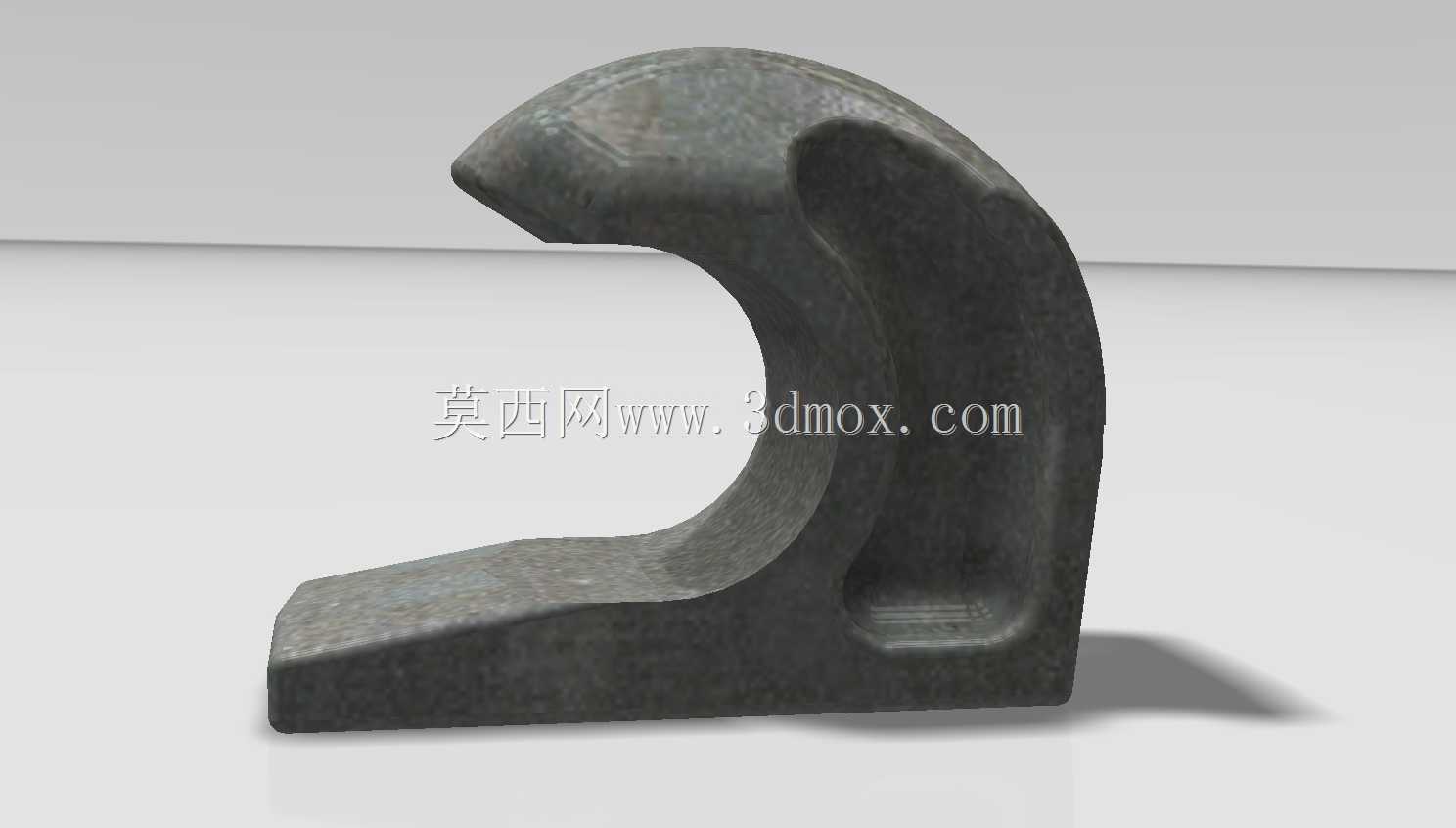

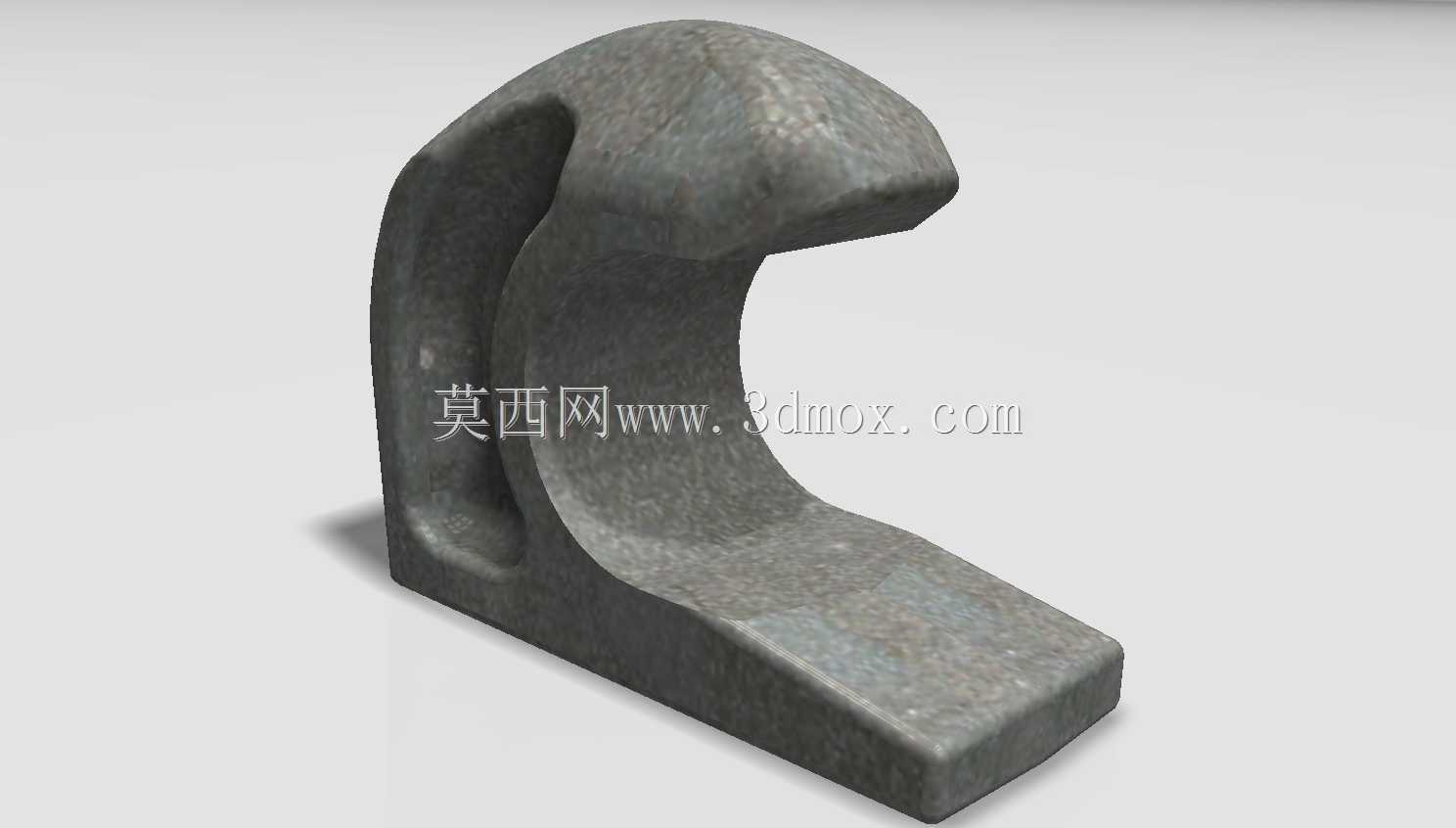

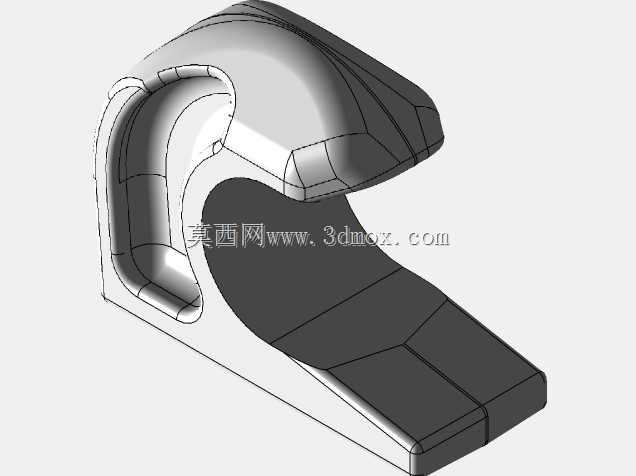

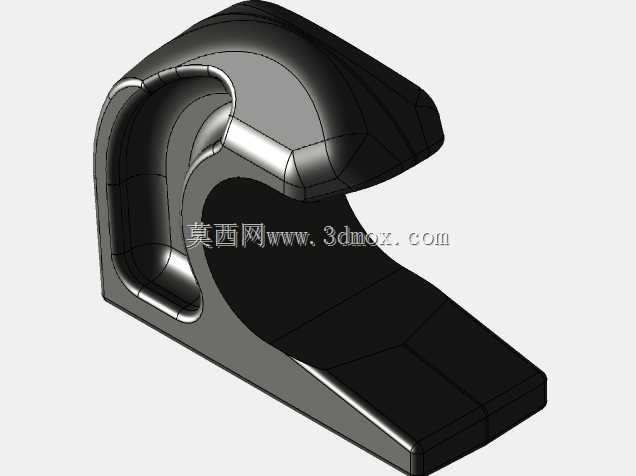

该C型承重吊钩主要应用于车间定点吊装、物流周转工位的重物起吊场景，在轻小型起重设备、生产线物料转运吊具、工装夹具挂载机构中作为核心受力连接件使用，可配合卸扣、吊装带完成10吨级以内规则工件的垂直起吊与短距离移位作业。从结构设计逻辑来看，整体采用变截面弧形钩身设计，钩尖部位做了加厚收边处理，避免吊装过程中钢丝绳或吊装带从钩口滑脱，钩身内侧的弧形曲率经过反复校核，匹配常规吊装索具的弯折半径，防止索具在受力时出现局部应力集中导致的提前断裂。钩身背部设置的内凹减重槽并非随意开设，是在保证整体抗弯截面模量满足额定载荷1.5倍安全系数的前提下，去除非受力区域的冗余材料，既降低了吊钩自身重量，也减少了锻造过程中的材料消耗，同时减重槽的过渡圆角全部做了R5以上的圆滑处理，避免热处理过程中出现应力开裂的问题。底部的安装平面铣有定位槽，可直接与起重设备的吊臂连接座贴合，通过螺栓或焊接方式完成固定，安装平面的平面度控制在0.1mm以内，保证安装后吊钩受力方向与起吊重力方向完全重合，避免侧向分力对钩身造成额外载荷。从外形尺寸边界来看，钩身总高度控制在220mm，钩口开口宽度为120mm，可适配直径30mm以内的吊装钢丝绳或宽度80mm以内的扁平吊装带，整体最大外轮廓宽度为160mm，安装时不会与周边的设备护罩、工位护栏产生干涉。设计过程中对钩身的受力路径做了完整的有限元校核，额定载荷下最大应力出现在钩身弧形段的内侧位置，应力值远低于锻造合金钢的屈服强度，钩尖部位做了15度的上翘处理，即使起吊过程中重物出现小幅晃动，索具也不会轻易从钩口脱出。表面采用锻后发黑处理，既可以提升构件的防锈能力，也能在日常巡检中快速发现表面出现的疲劳裂纹，方便设备维护人员及时排查安全隐患。这类吊钩在实际使用中需要定期检查钩身的磨损量，当钩身截面磨损量超过原尺寸的10%时就需要做报废处理，设计时在钩身外侧预留了磨损检测基准面，方便维护人员直接测量磨损数值，无需额外拆卸构件。
