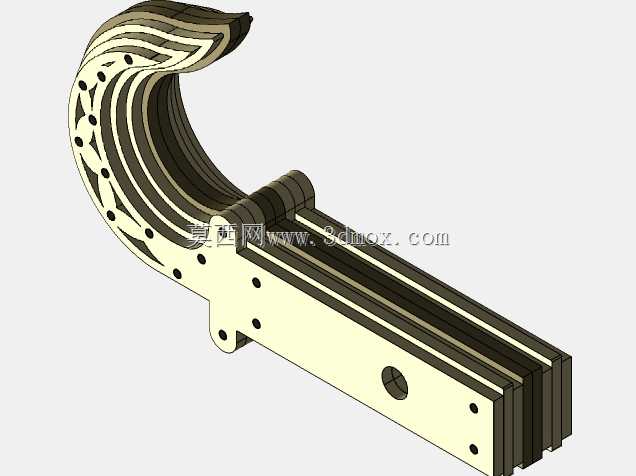

叠层钢板结构重载牵引连接钩

这款叠层钢板结构的牵引钩，主要面向重载牵引作业场景设计，常见于重型货运车辆挂载、工程场地重型设备移位拖曳、农用机具挂接等需要大载荷牵引力传递的工况中，作为牵引端与被牵引物之间的核心连接受力构件，承担牵引力传递、牵引角度自适应补偿的核心作用。从结构设计逻辑来看，采用多层钢板叠合铆接的结构形式，替代传统整体铸锻钩体，一方面可以通过不同厚度钢板的组合匹配不同载荷等级的需求，无需重新开模制作整体锻件，大幅降低小批量定制场景的制造成本；另一方面叠层结构自带一定的形变冗余空间，在遭遇瞬时冲击载荷时，各层钢板之间的微小错动可以吸收部分冲击能量，避免整体结构出现脆性断裂，相比整体铸锻件的失效形式更具安全冗余，出现层间裂纹时也能提前被巡检发现，降低突发断裂的风险。钩体的弧形钩头部分做了渐变曲率设计，钩尖位置做了收窄导向处理，方便对接挂环时快速对位，钩身弧形段根据牵引时的应力流线分布排布镂空减重孔，这些孔洞并非随意开设，位置完全避开主应力传递路径，在不削弱结构强度的前提下降低整体自重，同时孔洞边缘都做了倒角处理，避免应力集中导致的板材开裂。安装端采用平直板状结构，预留了多组不同间距的安装孔位，既可以通过螺栓直接固定在牵引基座上，也可以配合销轴实现铰接安装，适配不同安装界面的尺寸要求，安装端的最末端预留了销孔，可加装防脱锁销，避免牵引过程中连接松脱。从安装边界来看，平直安装段的宽度适配常规重型牵引基座的安装槽尺寸，钩头的开口尺寸匹配行业通用的标准牵引挂环直径，无需额外加工转接件即可完成装配，叠层钢板的总厚度根据额定牵引载荷做匹配，各层钢板之间采用铰制孔螺栓配合铆接固定，确保层间不会出现相对窜动，保证载荷在各层板材之间均匀分配。实际使用中，这类叠层结构牵引钩相比传统铸锻钩，维护成本更低，若某一层钢板出现疲劳损伤，可单独更换对应板材，无需整体更换整个钩体，尤其适合野外作业、维保条件有限的场景使用，钩体表面无需做复杂的涂装处理，板材本身做防锈处理即可满足户外使用的防腐蚀要求。
