拖挂式农用镇压器三维结构设计

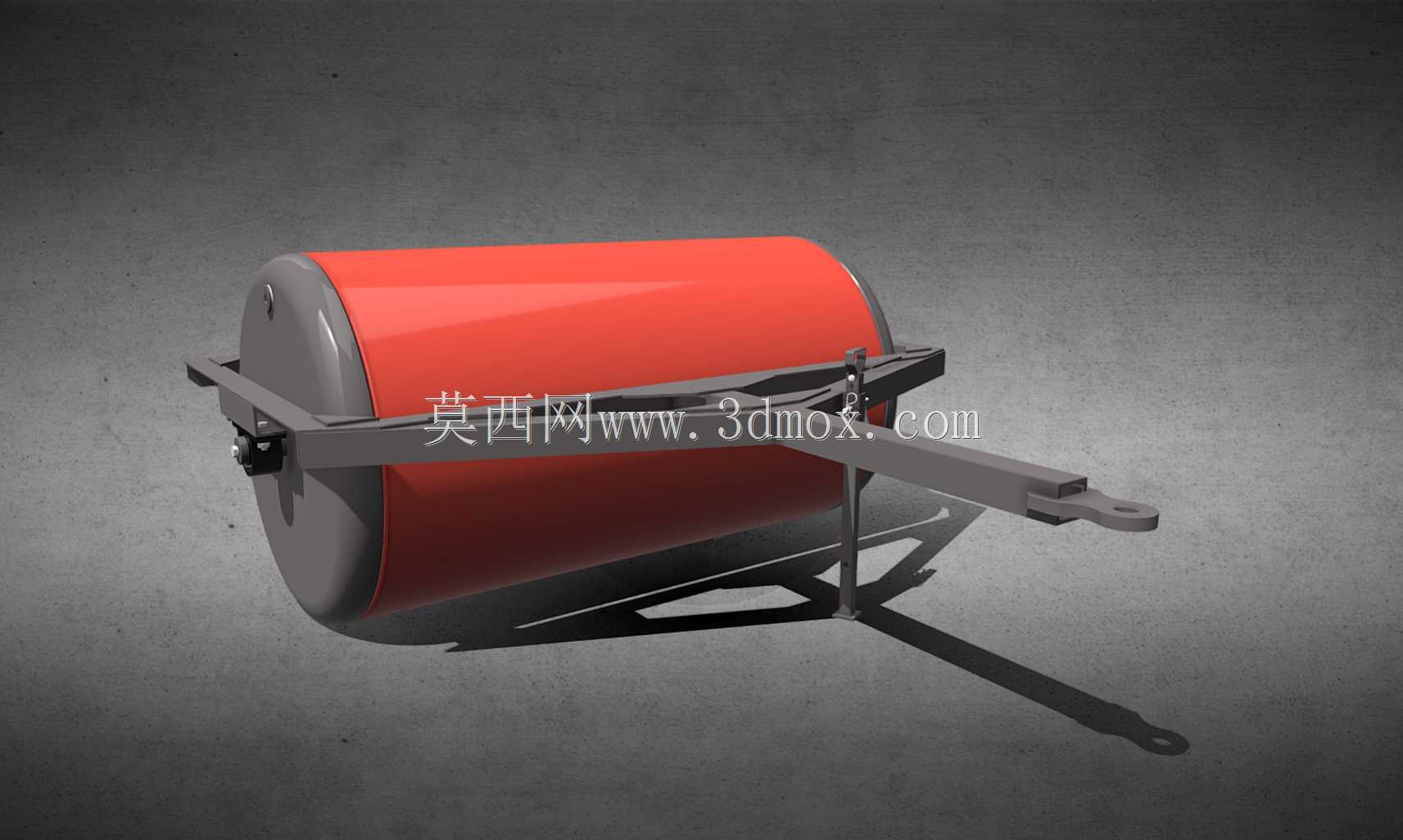

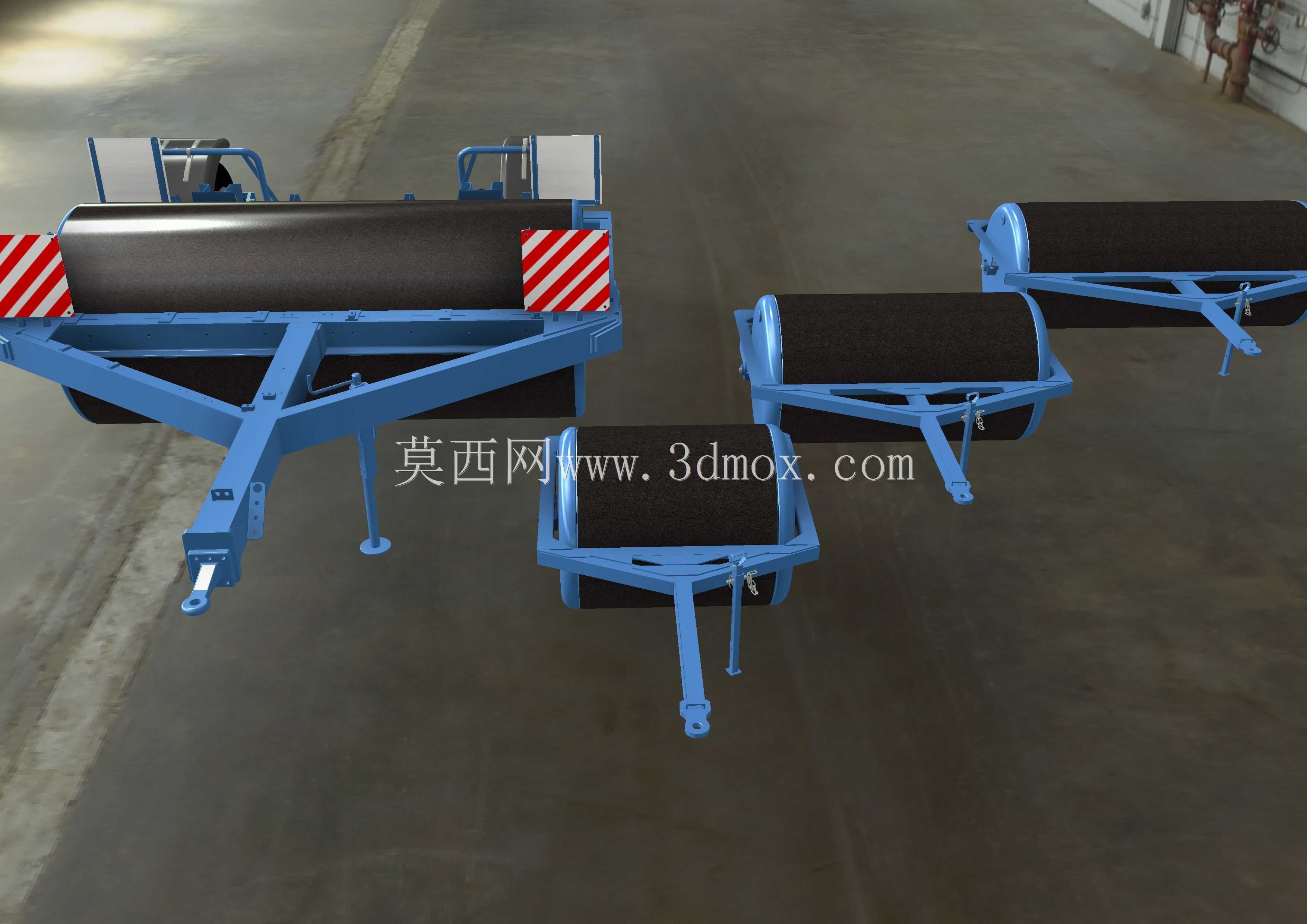

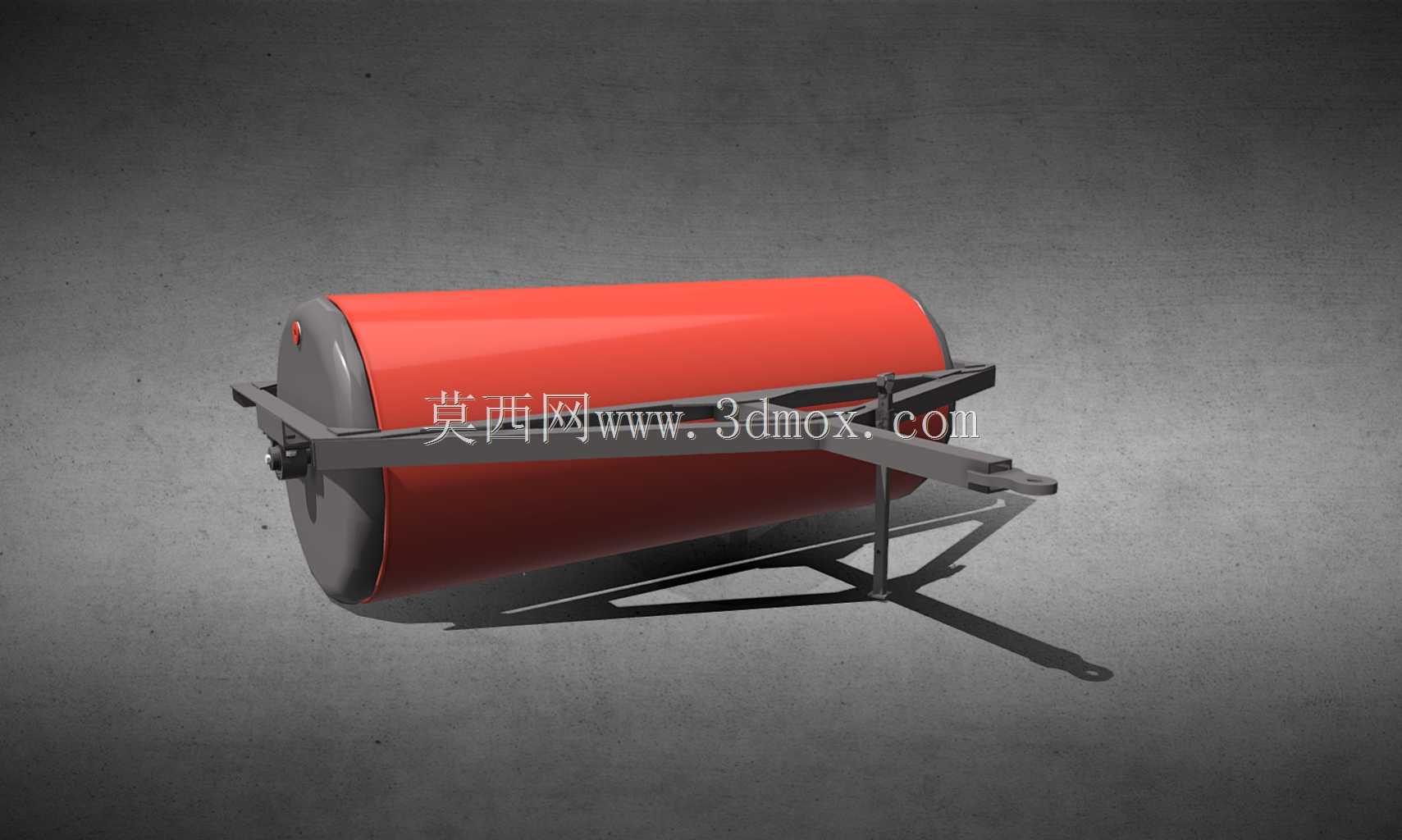

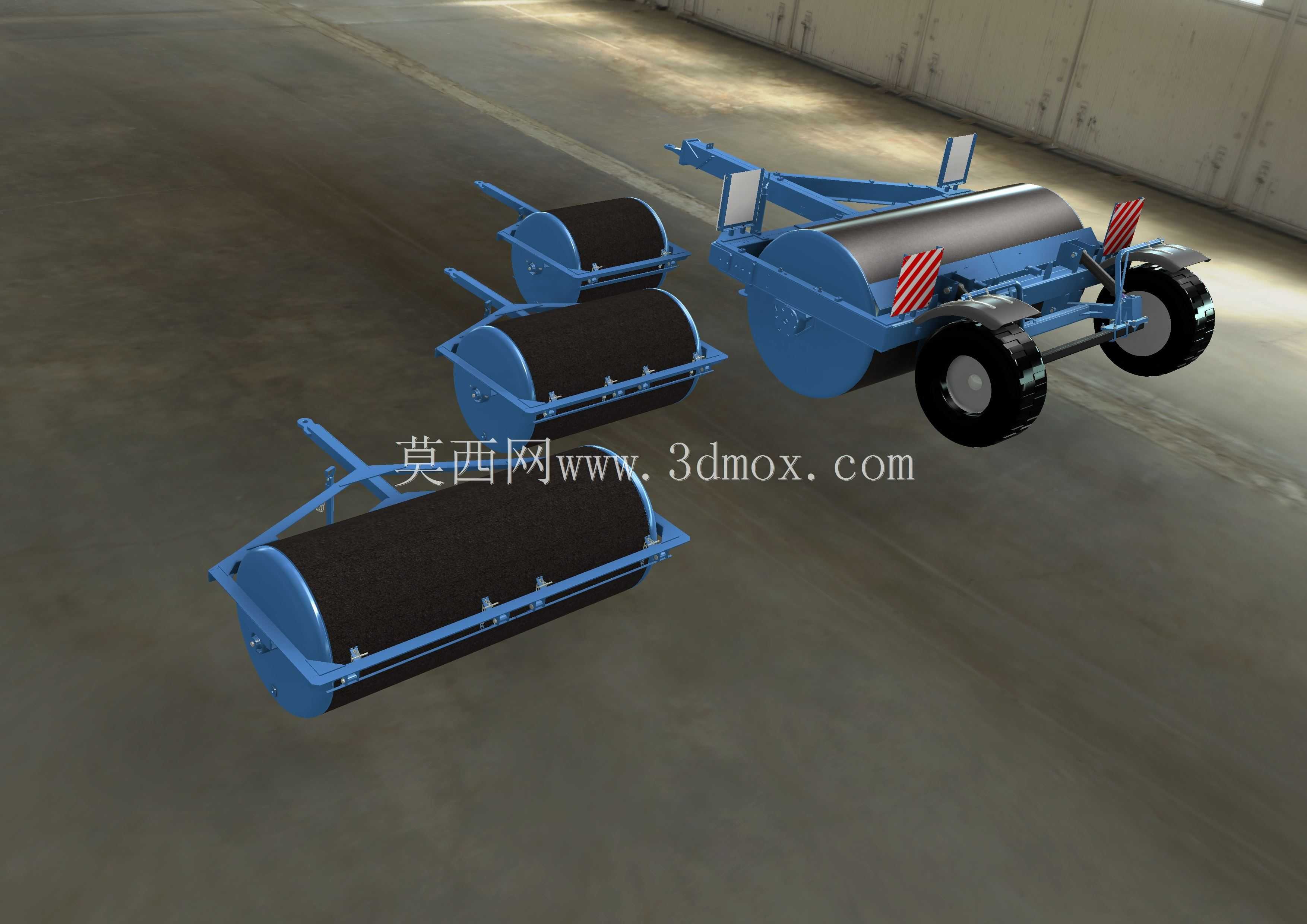

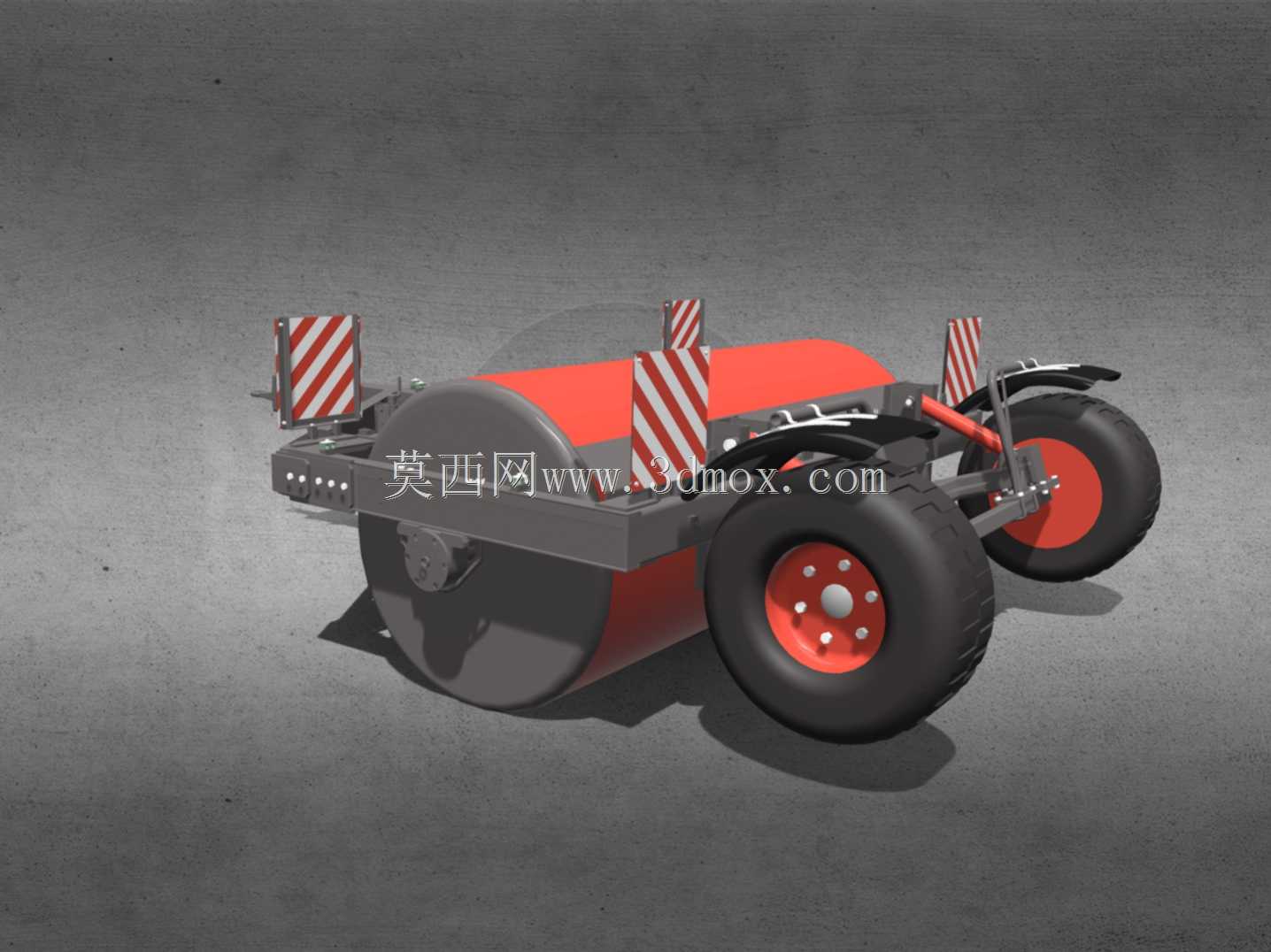

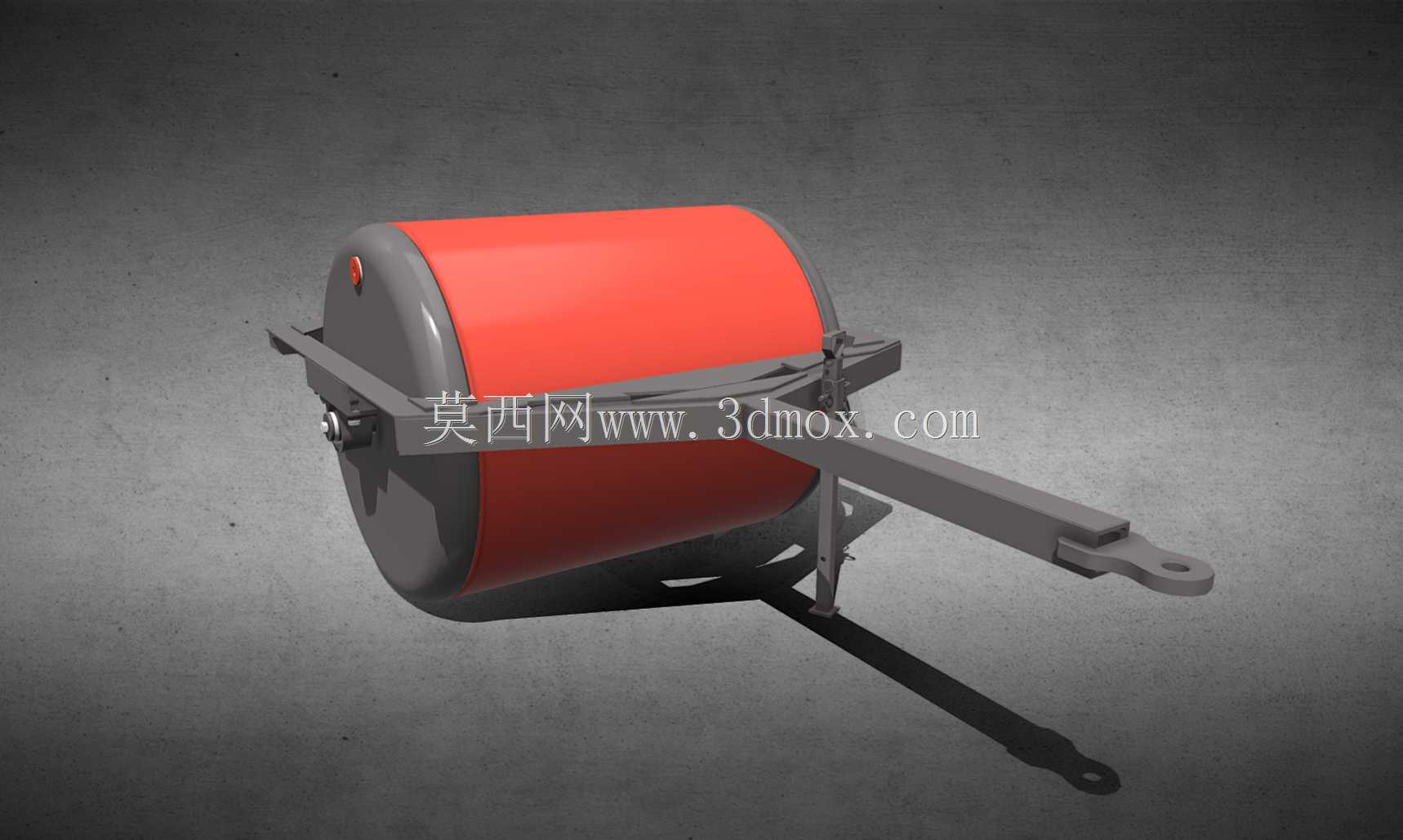

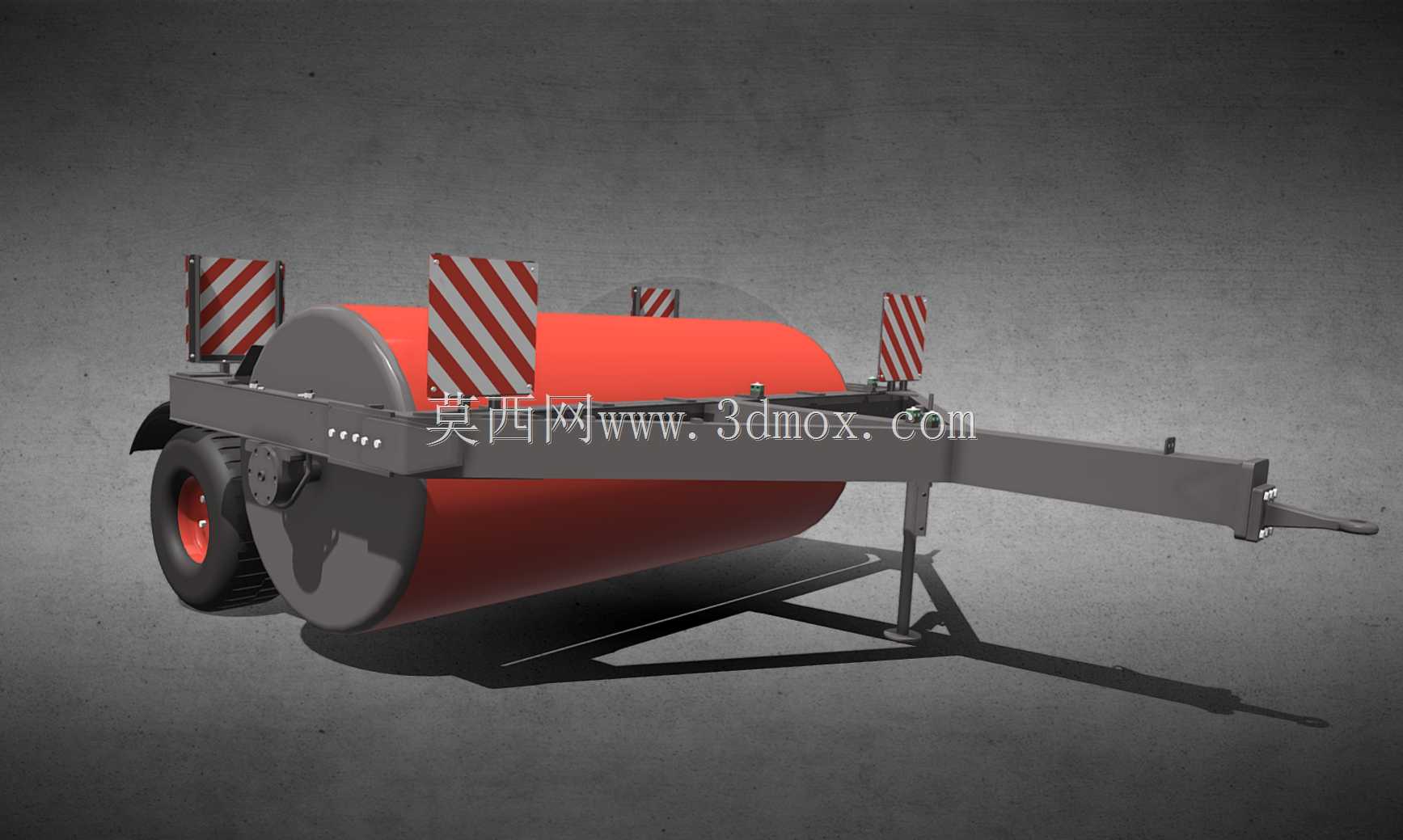

该设备为拖挂式农田镇压器，主要配套大马力拖拉机完成播后整地作业，在北方旱作农业区、规模化种植基地应用广泛，作业时通过拖拉机后悬挂牵引架传递动力，沿播种带行进完成土壤压实工序。从结构设计来看，核心作业部件为大直径钢制压辊，辊体采用厚壁卷管焊接成型，表面做耐磨防锈处理，作业时依靠自身重量对表层土壤施加均匀静压力，破碎土块间隙、减少土壤孔隙度，避免播后土壤透风失墒，同时让种子与土壤紧密贴合，提升发芽出苗率。设备牵引架采用矩形型钢焊接结构，前端设置标准牵引销孔，可匹配不同型号拖拉机的牵引挂接装置，架体中部设置可折叠式支腿，非作业状态下支腿落地支撑设备，保证停放稳定性，作业时支腿向上翻折锁定，避免与地面凸起发生剐蹭。行走支撑轮采用充气橡胶轮胎，轮辋做加强处理，布置在压辊侧方，作业时随设备同步滚动，承担部分设备重量，同时在转场运输时作为行走轮使用，减少压辊非作业磨损。压辊上方对称设置四组红白反光警示标识，标识板采用铰接安装，可根据作业场景调整角度，满足道路转场时的安全警示要求，避免后方车辆追尾。设计过程中重点考虑了作业幅宽与拖拉机轮距的匹配性，压辊有效作业宽度覆盖拖拉机后轮碾压区域，避免作业后出现轮辙压实不均的问题；牵引架铰接点位置经过反复校核，保证作业时压辊可随地形起伏上下摆动，贴合不平整地块的地表轮廓，不会出现局部漏压或过压的情况。压辊两端采用密封式轴承座装配，内置防尘轴承，可阻挡田间尘土、秸秆碎屑进入轴承内部，延长部件维护周期，轴承座与机架采用螺栓连接，后期更换维护无需切割焊接，可在田间现场完成拆装。整机重心经过合理配平，牵引状态下不会对拖拉机牵引点施加额外的上抬或下压力，保证拖拉机行驶操控稳定性，转场运输时最高时速可匹配拖拉机田间转场速度，无需额外拆卸部件。设备整体结构无复杂液压或电控元件，全部采用纯机械结构，故障率低，适合田间复杂恶劣的作业环境，日常维护仅需定期对轴承注油、检查连接螺栓紧固力矩即可，对操作人员的技术要求较低，适配广大农村地区的使用维护条件。
