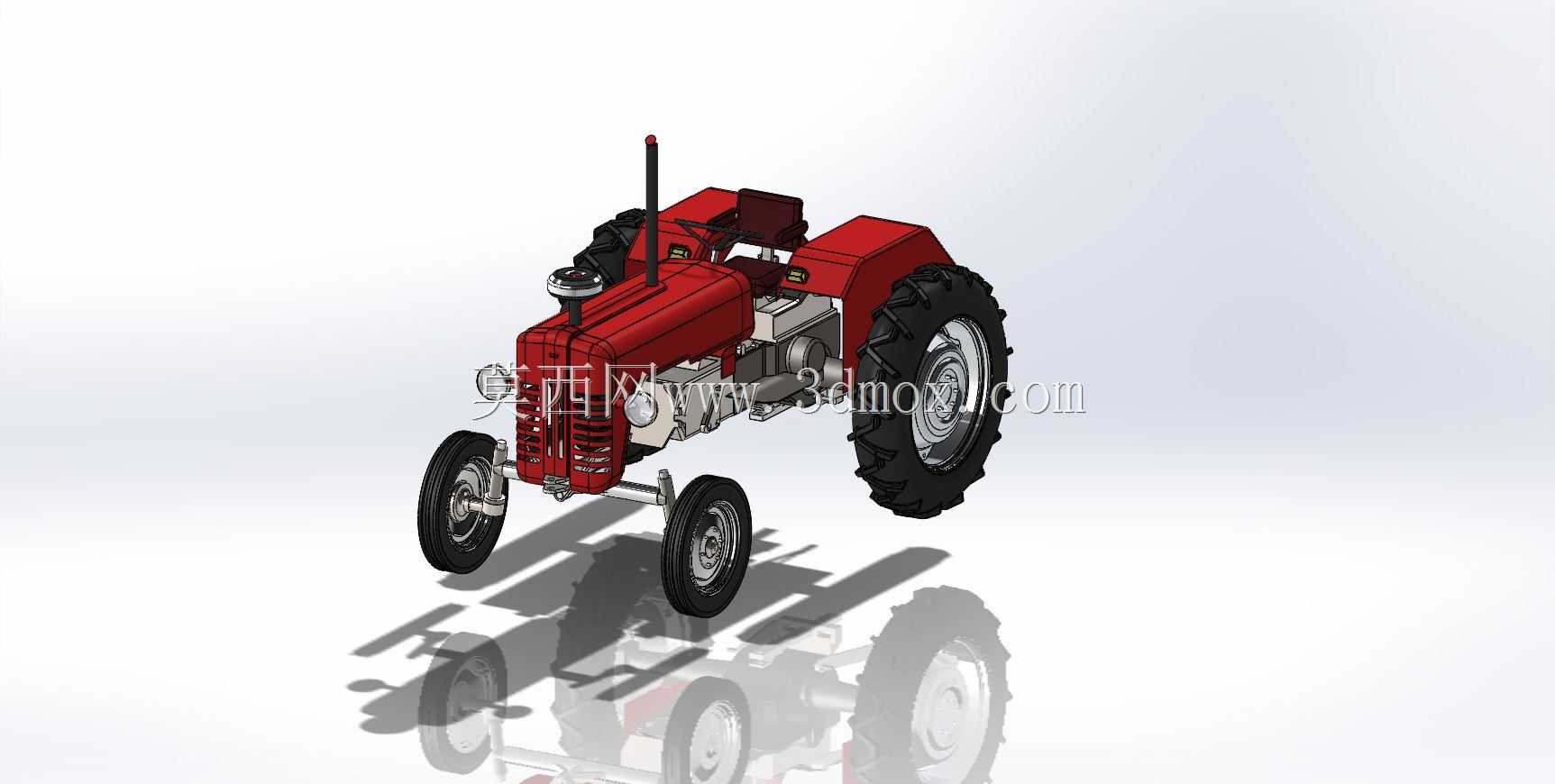

老式轮式农用拖拉机三维结构设计

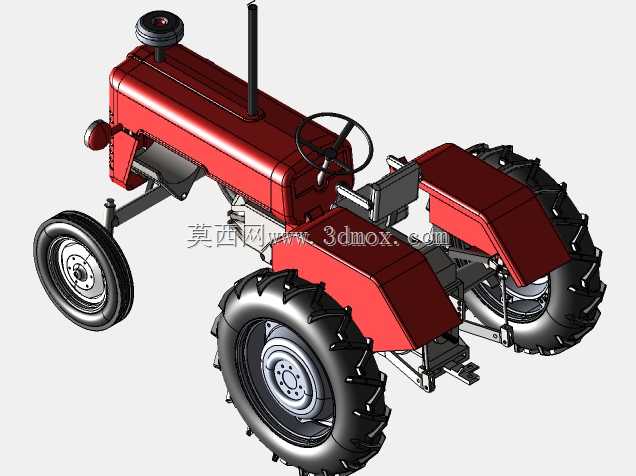

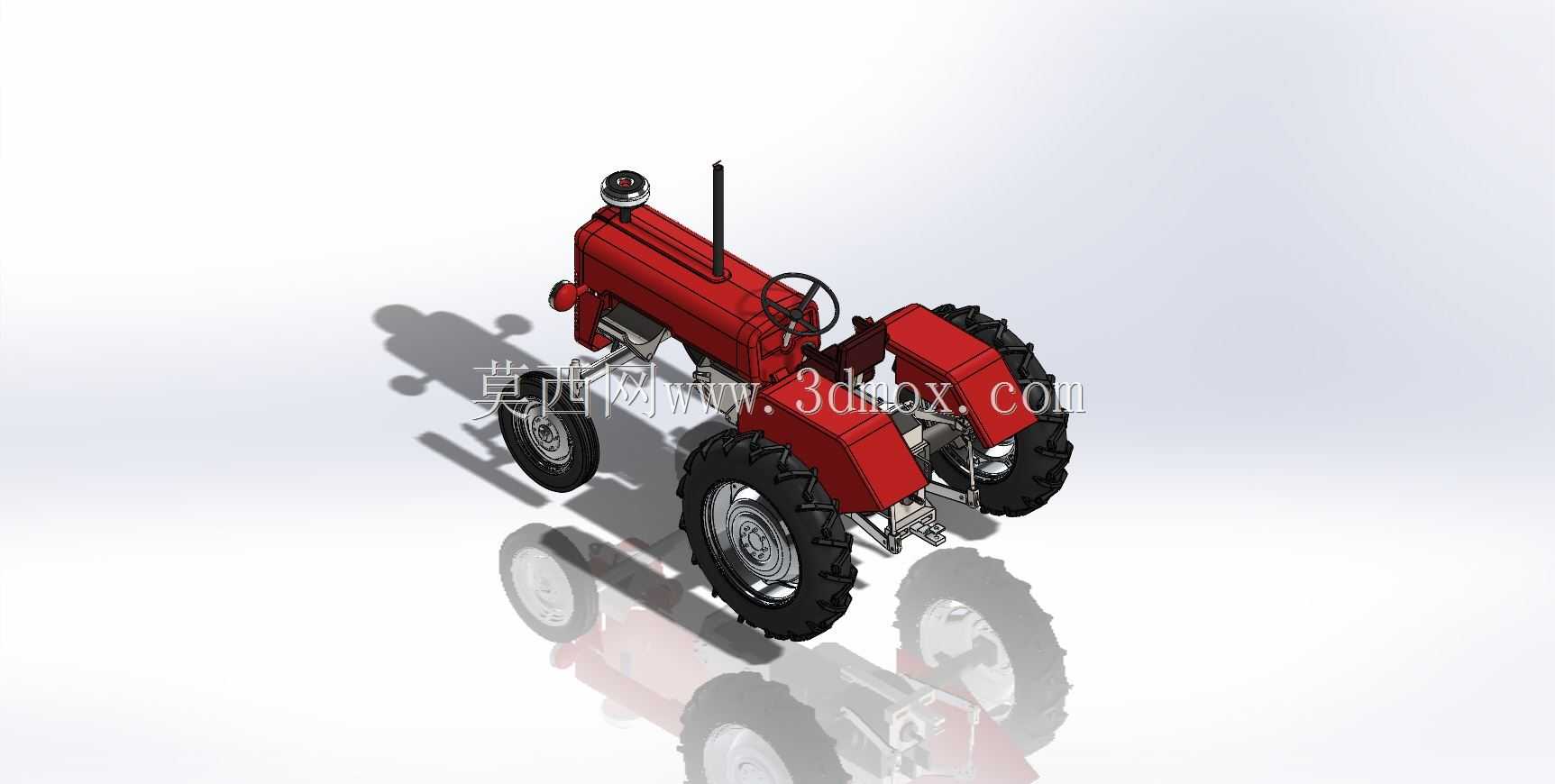

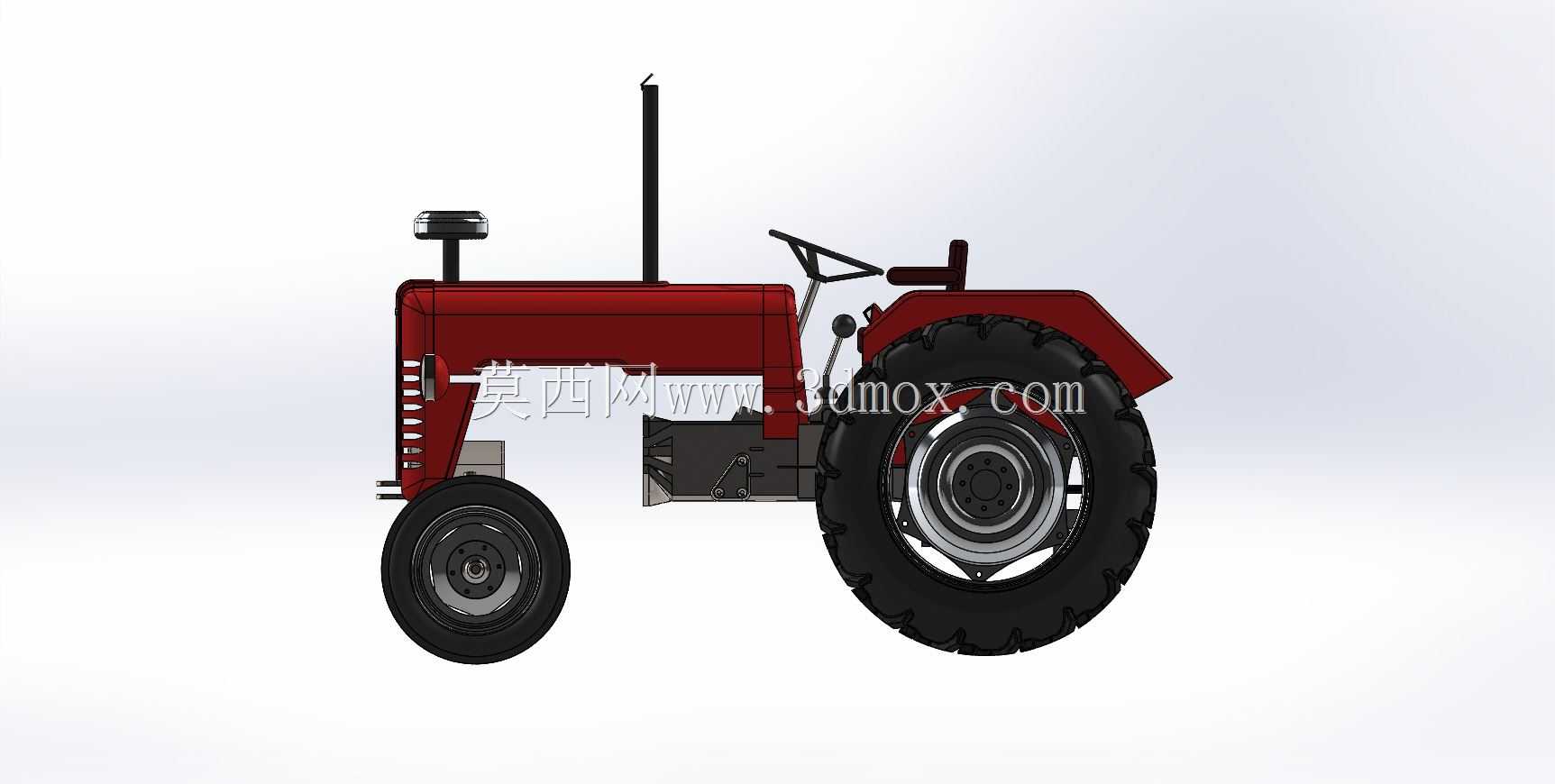

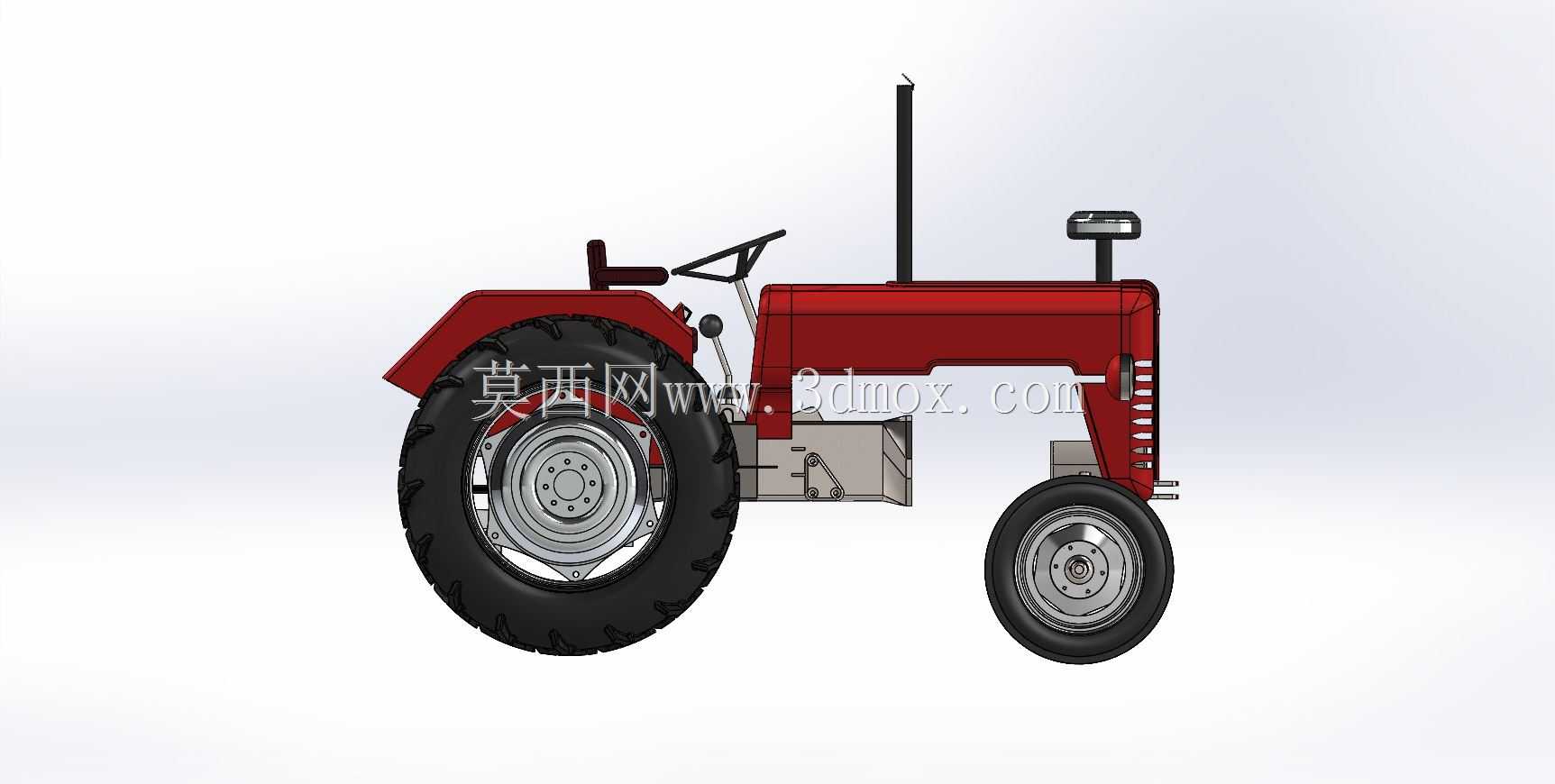

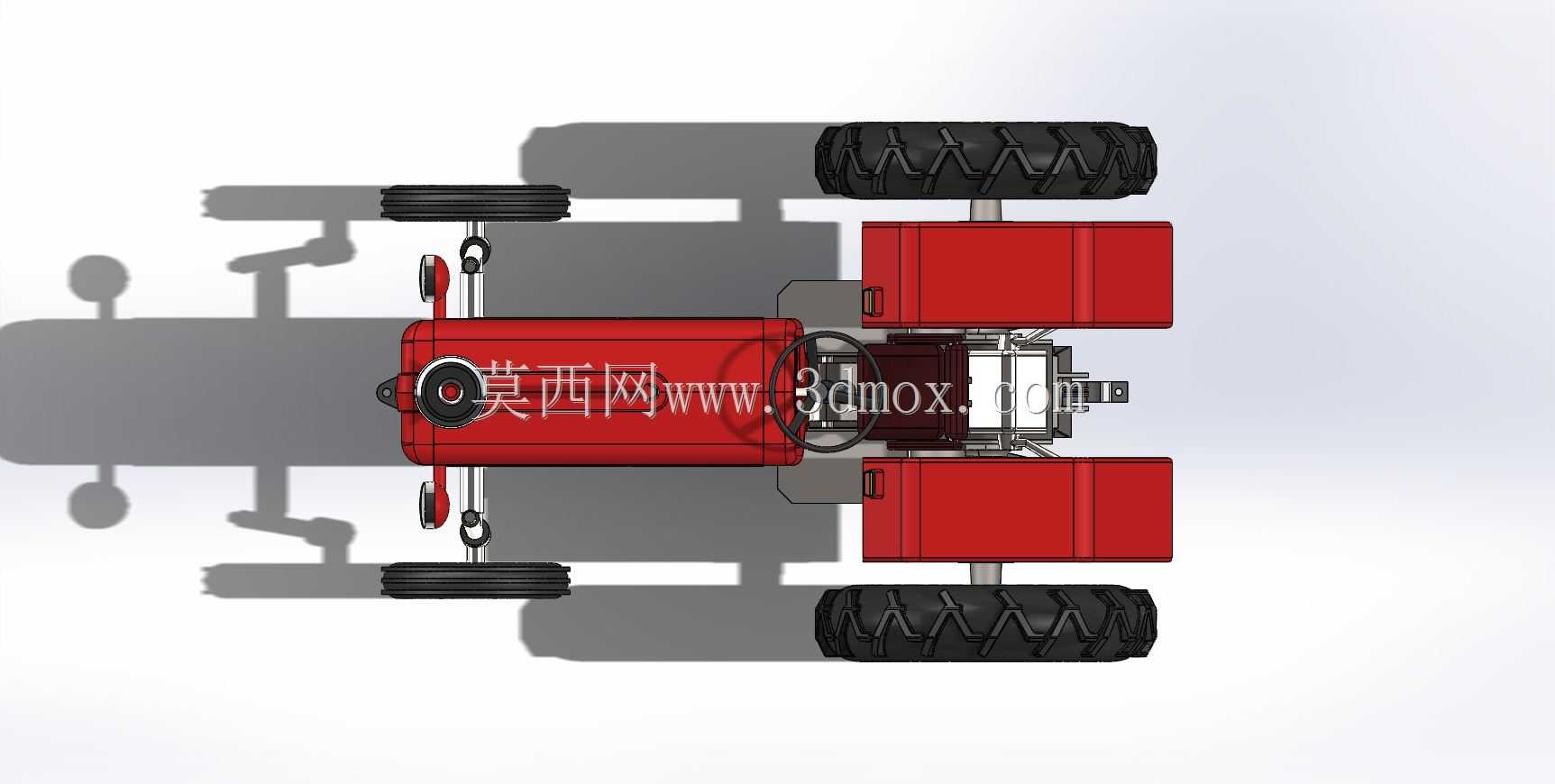

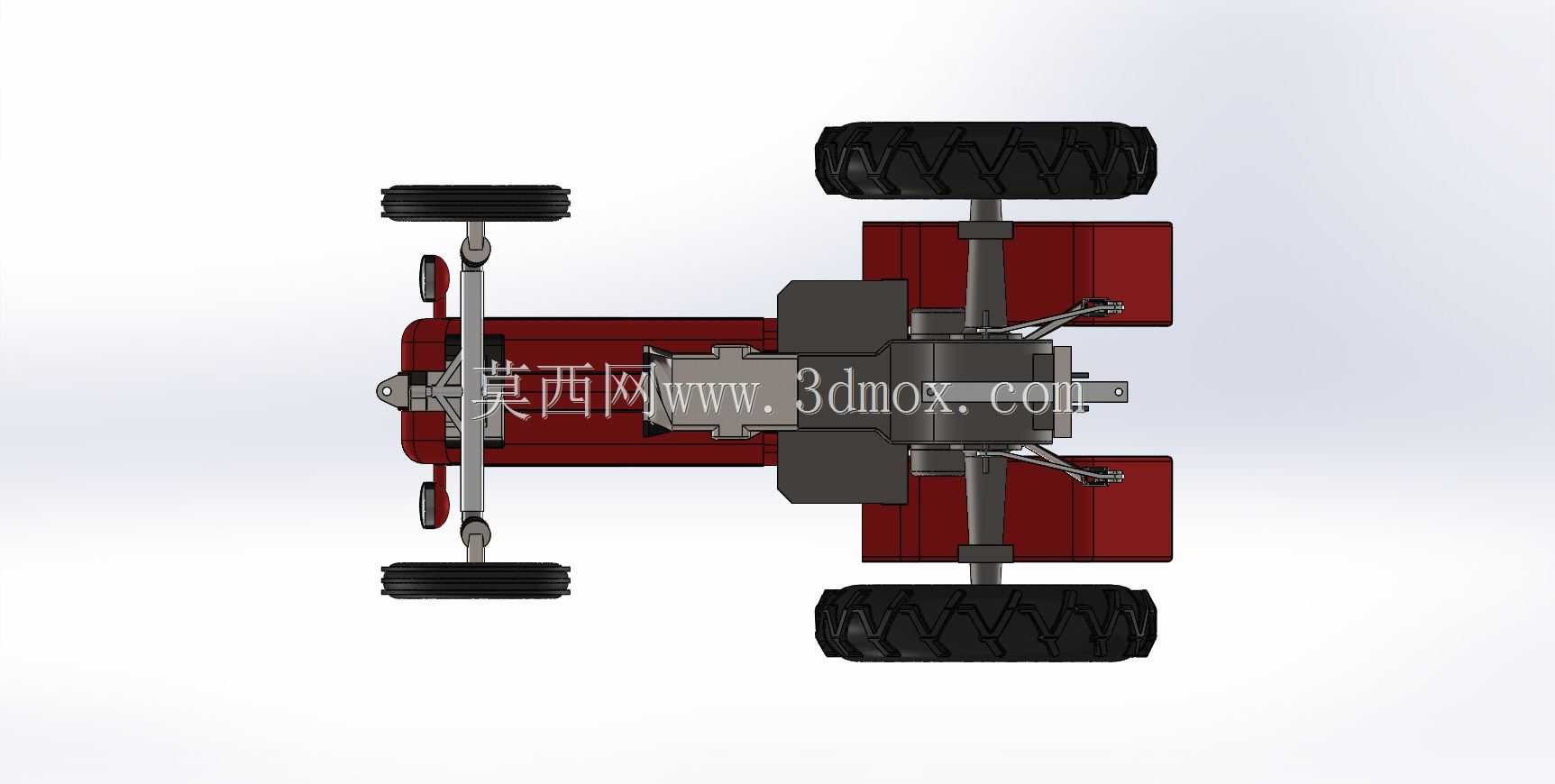

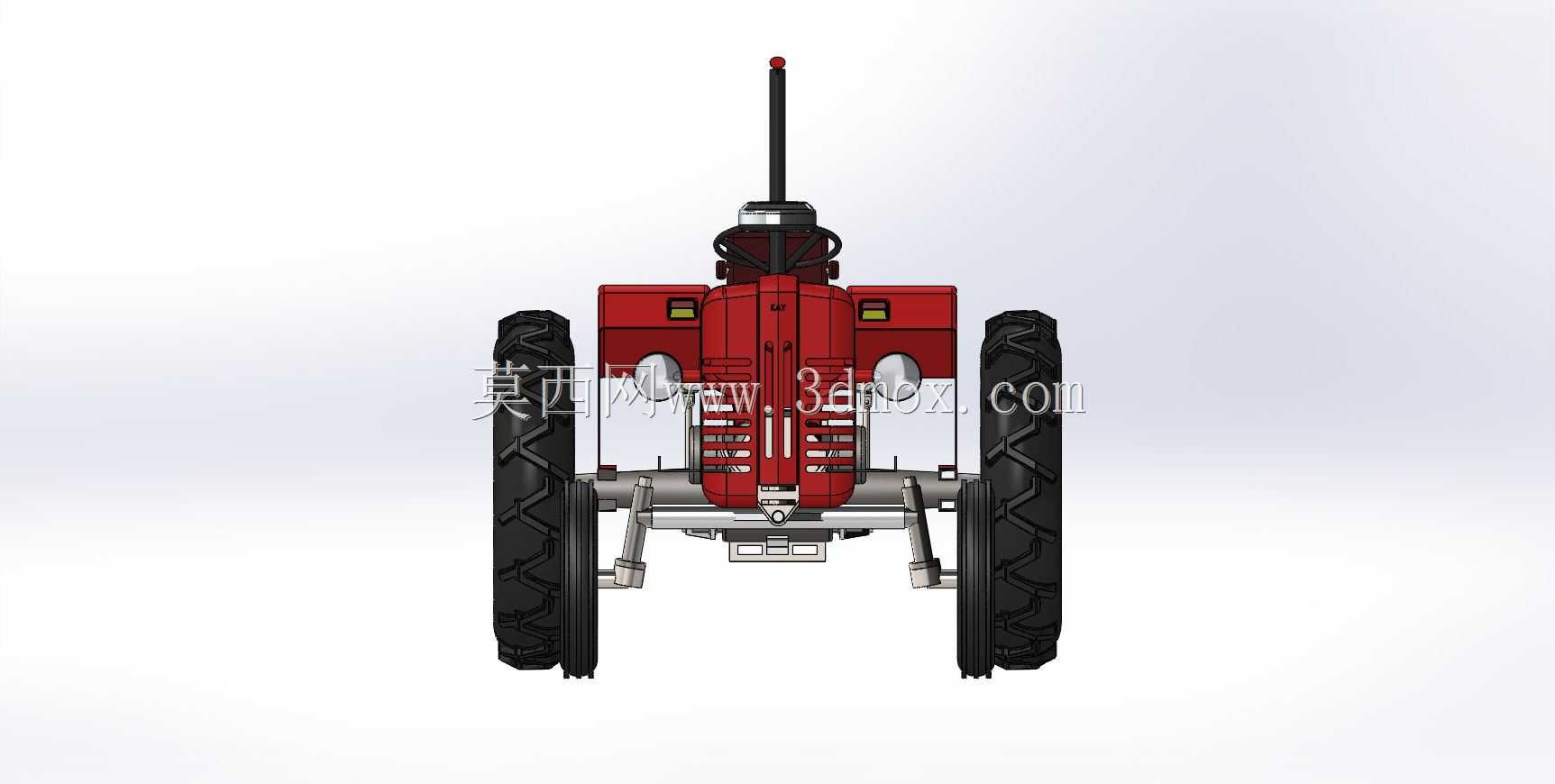

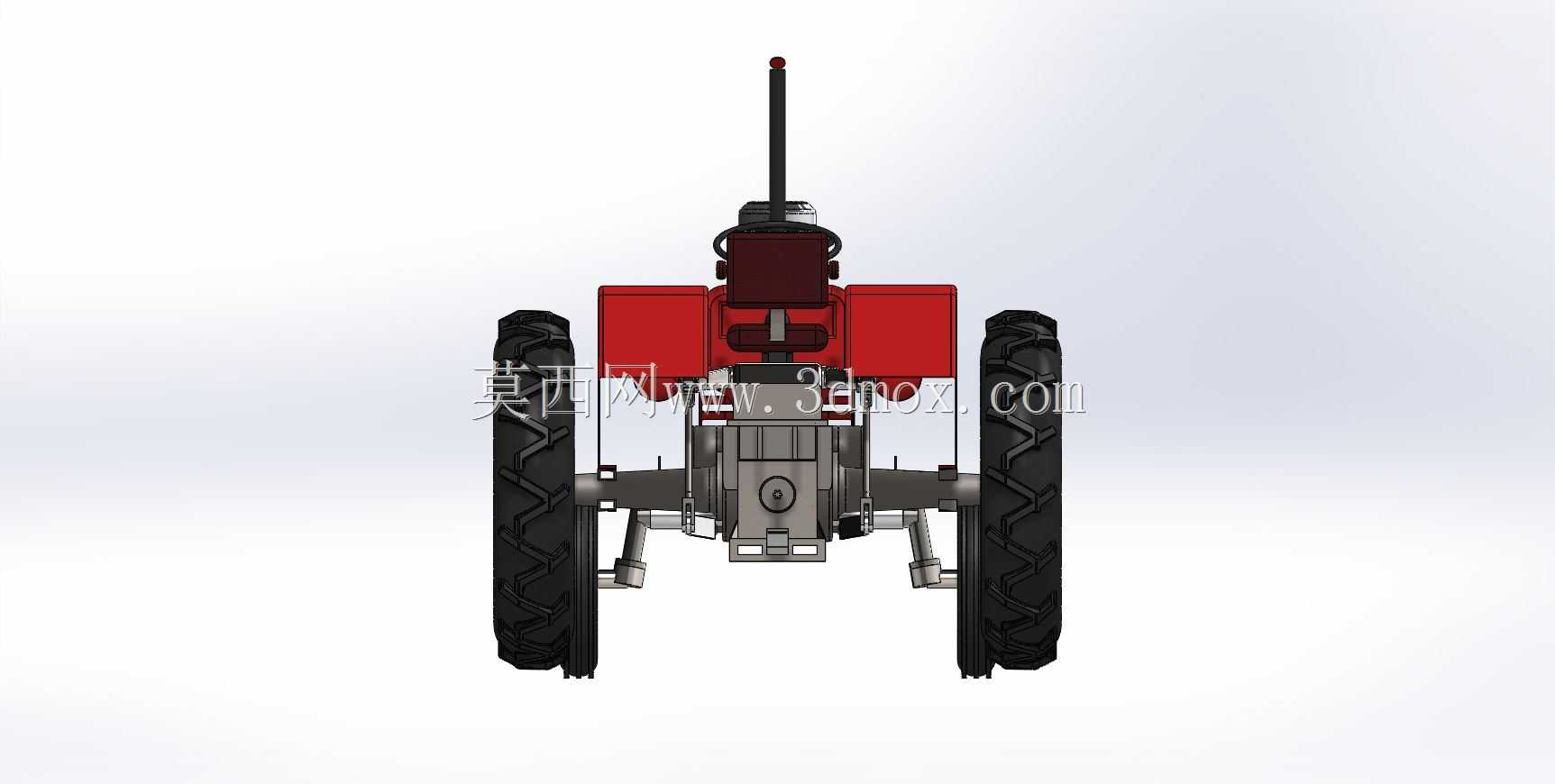

这款轮式拖拉机的三维建模，完全围绕丘陵小地块、果园行间作业的实际需求展开，没有照搬大马力机型的冗余结构，所有部件的布局都优先考虑小空间转向灵活性与维护便捷性。从整机布局来看，采用前置发动机、后轮驱动的经典结构，前轮采用单轮窄距设计，转向节的摆角预留了足够余量，最小转弯半径控制在3.5米以内，完全适配南方小块农田、果园窄垄的作业场景，不会出现地头转向反复倒车的问题。发动机舱的散热格栅采用竖向开槽设计，既保证了作业时的通风散热效率，也能阻挡田间秸秆、碎草卷入散热片，减少日常清理的工作量；外露的排气筒做了高位布局，避免作业时扬起的灰尘堵塞排气口，同时防止田间积水倒灌进排气系统。行走系统的后轮选用大直径深花纹农用轮胎，胎纹深度达到32毫米，在泥泞耕地、松软土路的抓地力表现优异，轮距设置为1.2米的通用农艺标准，能够匹配多数起垄、播种、旋耕农机具的挂接宽度，不需要额外调整轮距就能完成配套作业。传动系统的布局完全贴合底盘框架，变速箱与后桥采用一体化壳体设计，减少了连接法兰的数量，既降低了装配难度，也减少了作业过程中的漏油风险；挂接装置设置在后桥中部，预留了标准三点悬挂接口，能够适配15马力段对应的所有轻型农机具，包括旋耕机、播种机、拖斗等，挂接销的位置做了下沉设计，挂接机具时不需要额外垫高机具，单人就能完成挂接操作。驾驶区域没有设置封闭驾驶室，采用开放式操作平台，座椅高度设置在离地0.8米位置，操作人员的视野能够完全覆盖前方作业区域与两侧的轮胎位置，在果园作业时能够清晰观察周边树枝与障碍物，避免刮碰；操作杆件的布局全部集中在座椅右侧0.3米范围内，离合、刹车、油门踏板的间距符合人机工程学要求，长时间作业不会出现操作疲劳。整机的外形尺寸控制在长2.8米、宽1.3米、高1.5米范围内，能够通过宽度1.4米的农村机耕道与果园出入口，不需要额外拓宽道路；整机重量控制在1.2吨左右，对土壤的压实压强小于0.8bar，在松软耕地作业时不会出现过深深陷，也不会破坏耕地的犁底层，影响后续作物种植。建模过程中所有部件的装配间隙都按照实际生产公差设置，运动部件预留了合理的活动余量，转向系统、传动系统的运动关系完全还原真实设备的动作逻辑，既可以作为农机设计的结构参考，也能用于农机操作培训的演示素材，帮助设计人员快速理解小型拖拉机的结构逻辑，优化后续同类型产品的设计细节。
