欧式拖拉机前端装载机挂载支撑构件

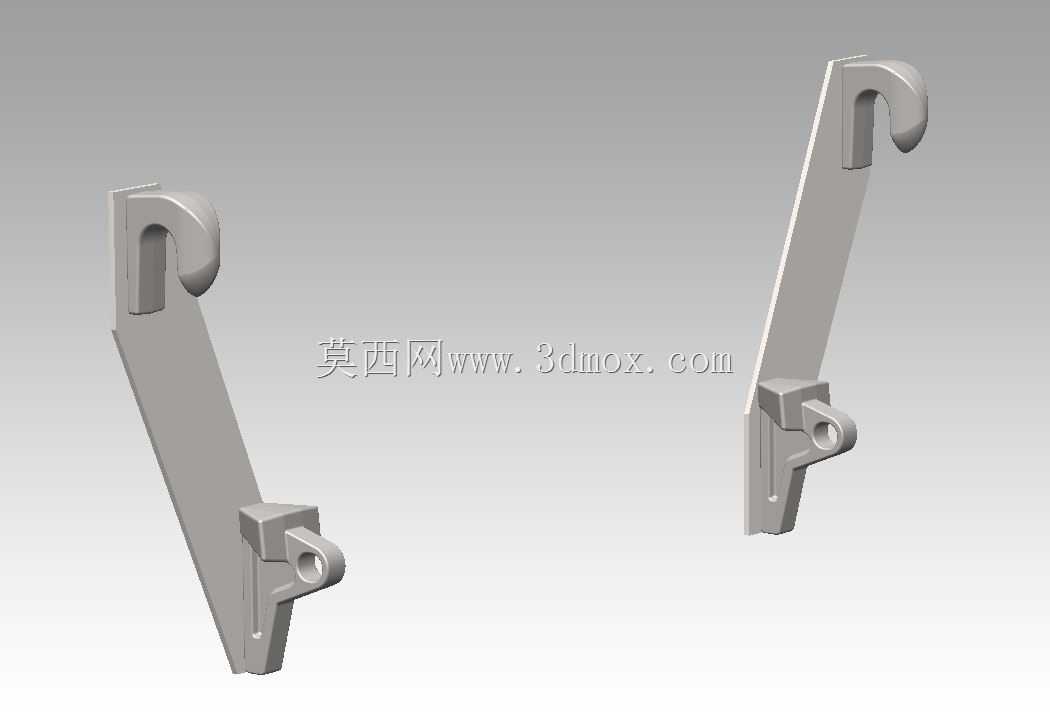

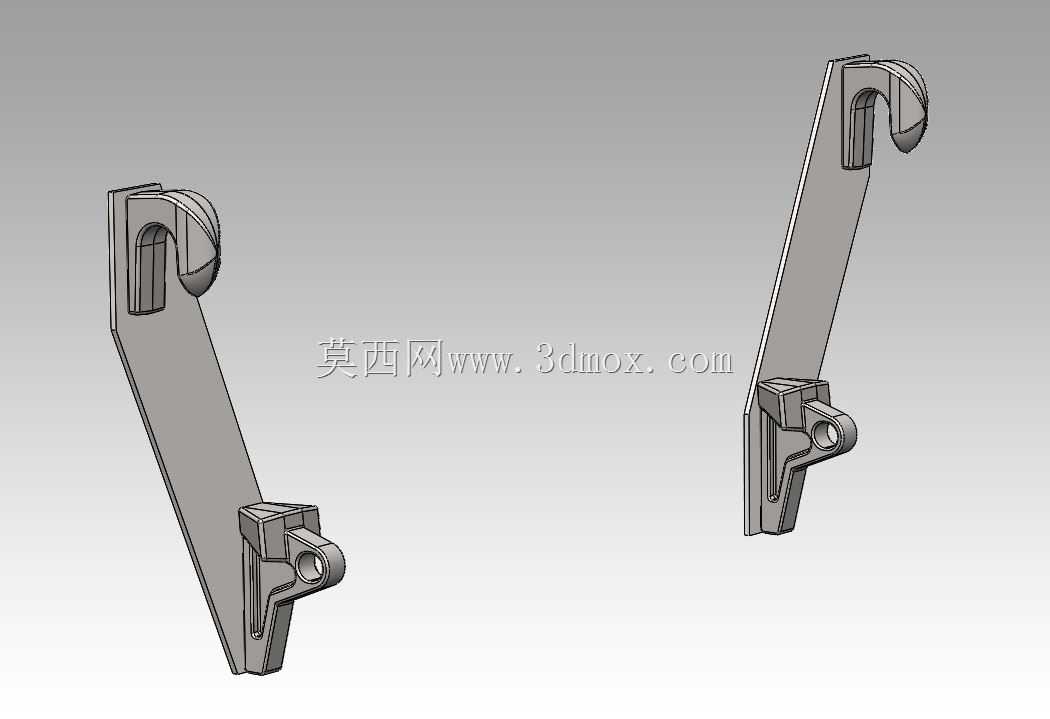

该支撑构件作为前端装载机与拖拉机本体的核心连接承载件，主要应用于农用轮式拖拉机的前端作业属具挂载场景，适配欧式8号挂载接口标准，承担前端铲斗、货叉等作业属具的载荷传递与定位功能，是拖拉机实现前端装载作业不可或缺的受力结构件。从实际作业工况来看，这类构件需要承受铲装作业时的垂直冲击载荷、偏载扭转力矩以及行驶过程中的交变振动载荷，因此结构设计上采用了变截面长杆式主体构型，上端设置挂钩式接口用于卡接拖拉机前端挂载横梁，下端设置带铰接孔的连接座用于与装载机举升臂、拉杆形成铰接副，实现作业过程中的姿态调整与载荷传递。设计过程中优先考虑了安装边界的适配性，上端挂钩的开口尺寸、卡槽深度严格匹配对应规格拖拉机前端挂载梁的截面尺寸，保证挂接后无旷量，避免作业过程中出现冲击异响与连接失效；下端铰接孔的同轴度、孔位间距严格匹配举升臂的安装尺寸，保证装配后举升动作顺畅无卡滞，不会出现运动干涉。主体杆身采用了等强度设计思路，从上端挂钩到下端连接座逐步调整截面厚度，在挂钩根部、铰接座与杆身衔接处做了大圆角过渡处理，降低应力集中系数，避免长期交变载荷下出现疲劳断裂。构件整体采用一体化铸造成型后机加工关键配合面的工艺路线，既保证了复杂结构的成型便利性，又能满足铰接孔、挂钩配合面的尺寸精度要求。在实际选型替换时，需要重点核对上端挂钩的卡槽宽度、下端两个铰接孔的中心距以及构件整体的安装高度，确保与原有挂载系统的运动行程匹配，避免举升到最高位置时出现构件与拖拉机前部覆盖件、液压管路的干涉，同时要保证挂接后挂钩的锁止位置能够与拖拉机前端的锁止机构完全契合，防止作业过程中属具脱落。这类支撑构件通常成对对称布置在拖拉机前端两侧，作业过程中两侧构件受力需要保持均衡，因此设计时对两侧构件的尺寸一致性、形位公差提出了较高要求，避免因两侧安装尺寸偏差导致偏载，加速铰接衬套的磨损。
