带前置动力输出装置的农用轮式拖拉机

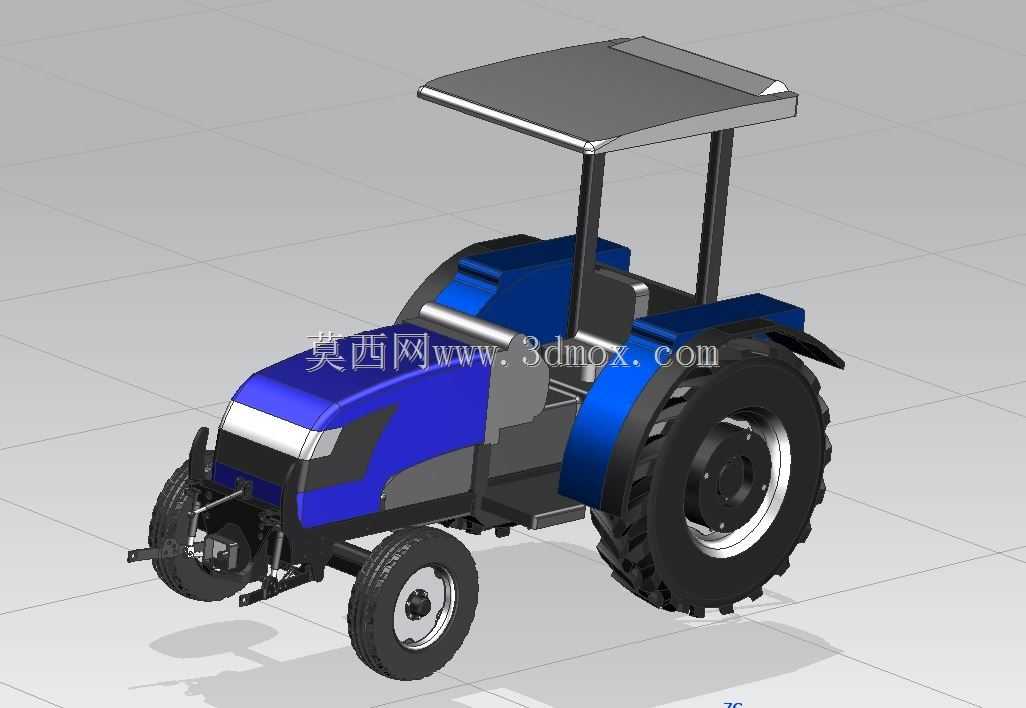

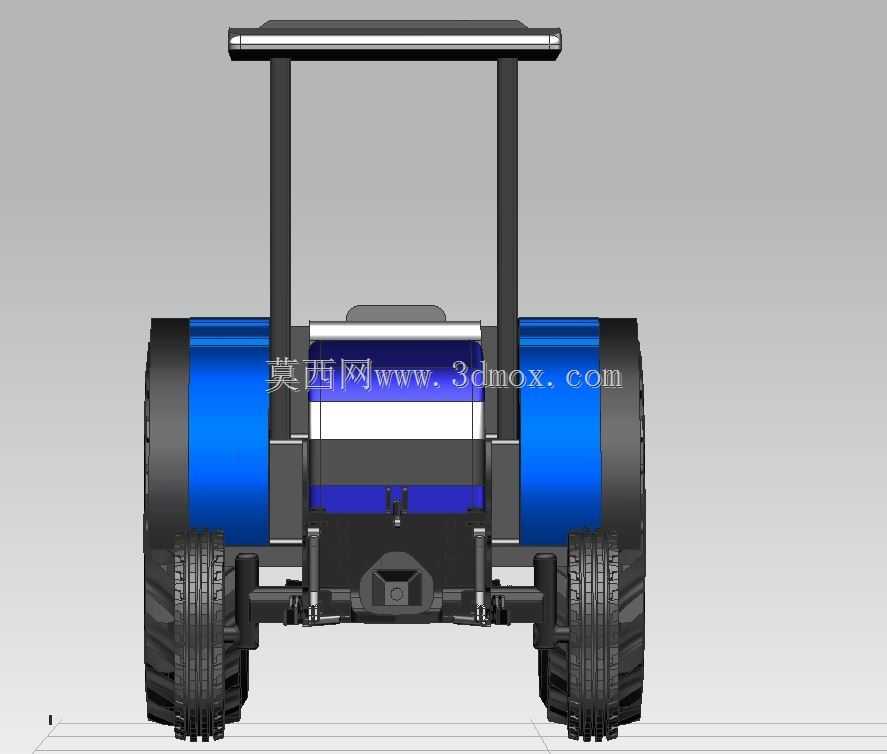

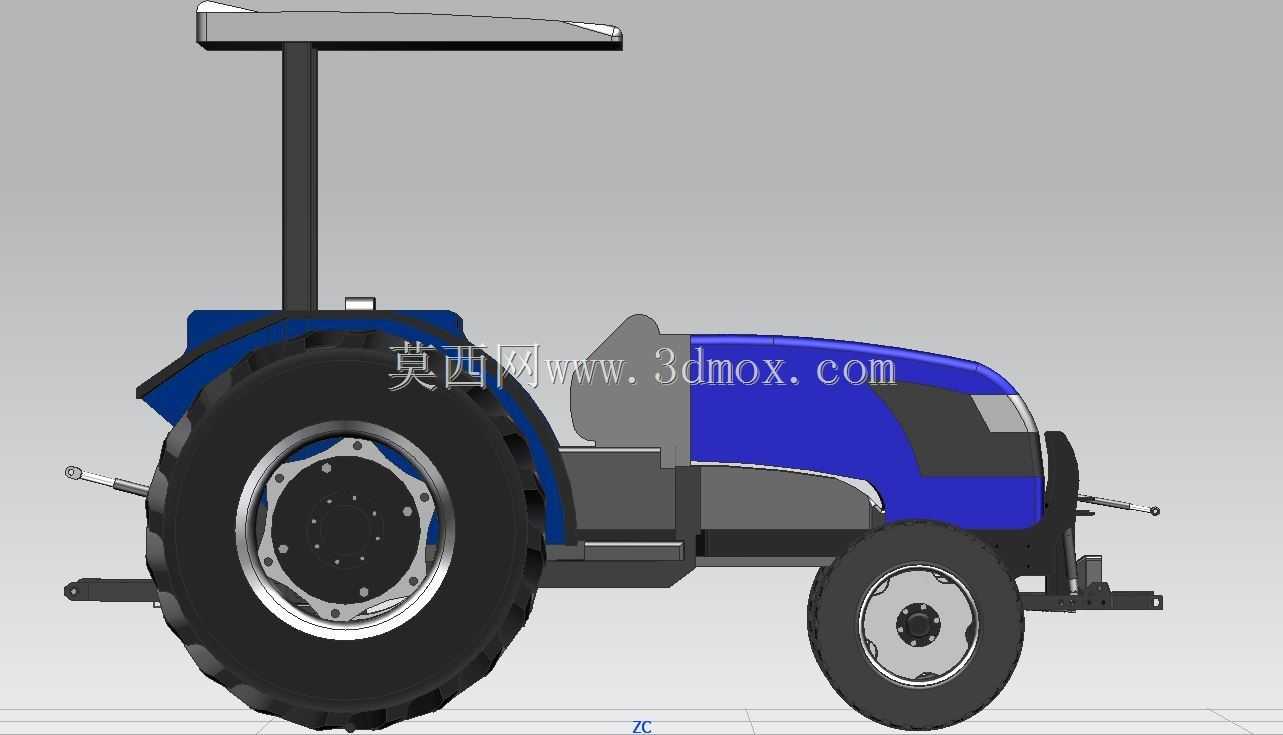

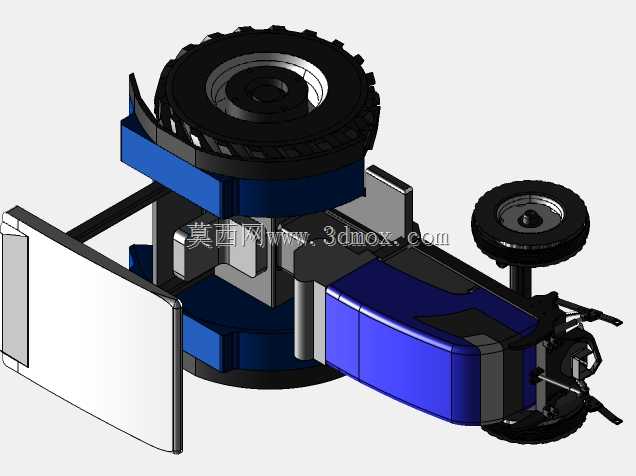

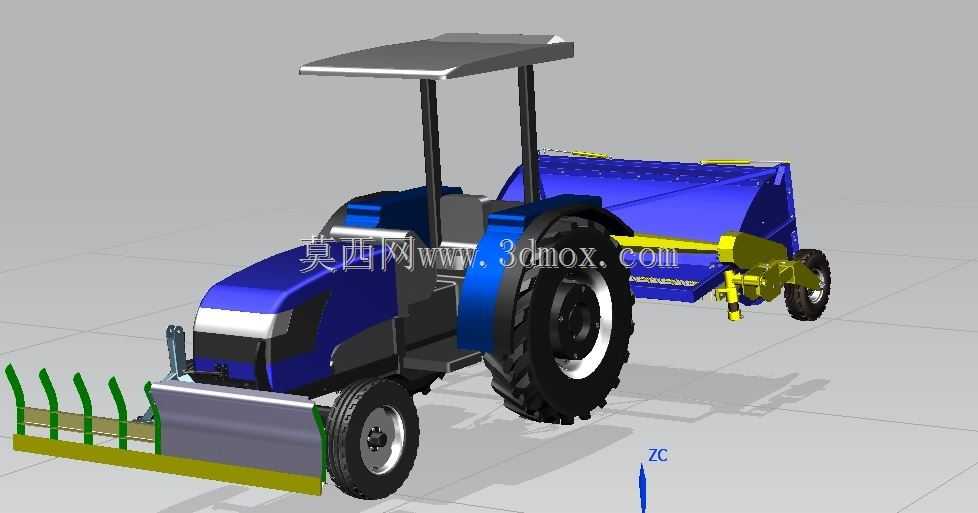

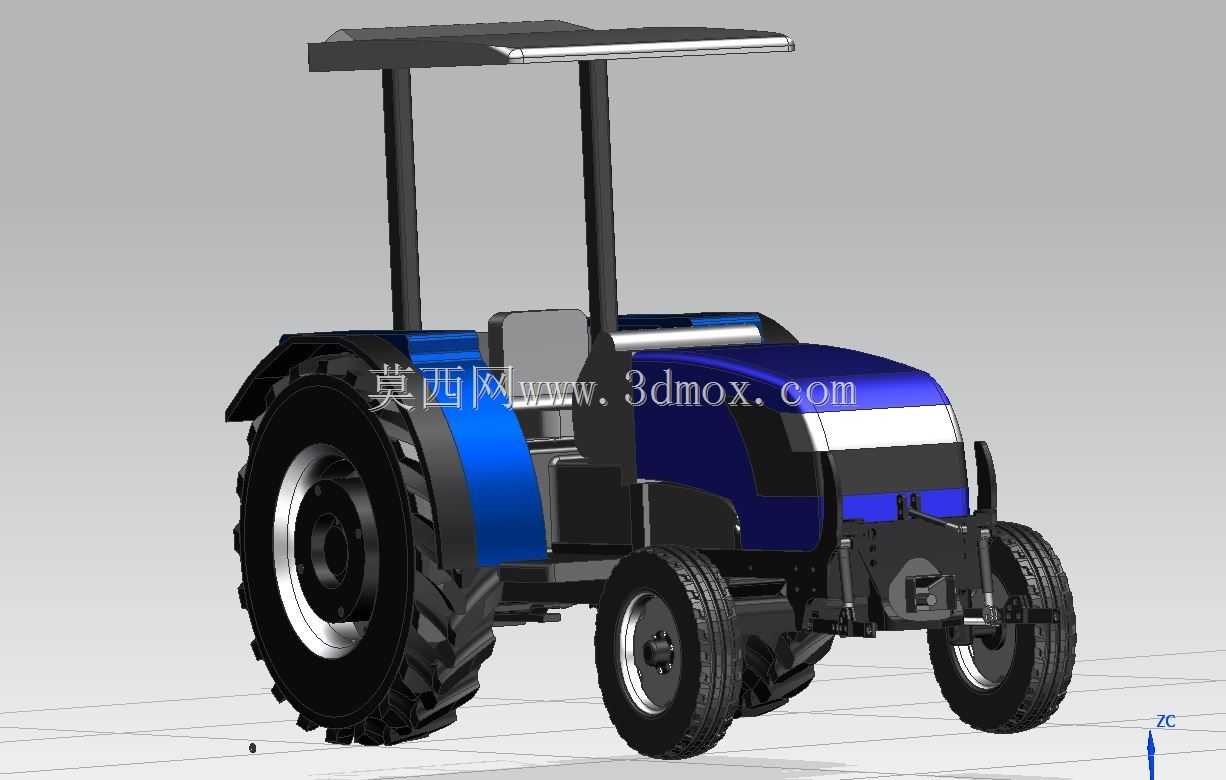

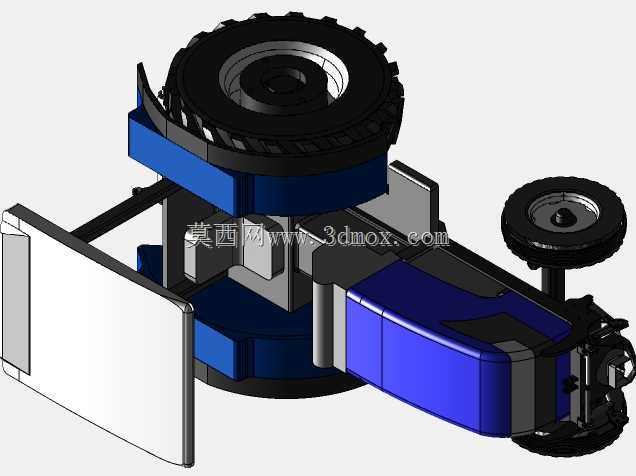

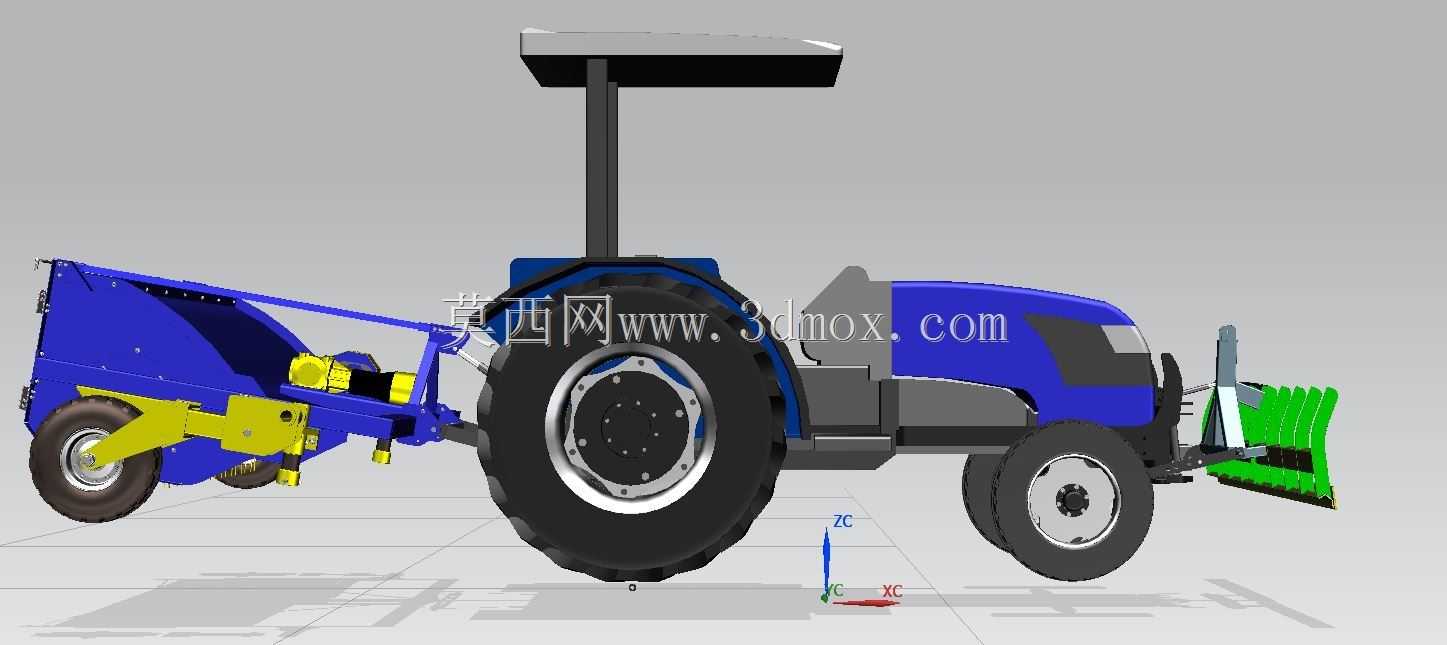

在丘陵与平原交错的农业作业场景中，带前置动力输出的轮式拖拉机可适配的作业边界远宽于普通后驱机型，除了常规的后悬挂犁耕、旋耕作业外，前置Pto接口可直接挂载前置割草机、前推雪铲、前置收获割台等附件，无需额外改装动力取力结构，大幅减少不同作业季的设备改装成本。这款机型的设计过程中，首先围绕整机配重平衡做了多轮校核：前Pto加装后，前端挂载作业机具时的轴荷转移会直接影响转向操控稳定性，因此建模阶段严格参照原型机的轮距、轴距参数做等比例缩放，确保前后轮载荷分配在满油、挂载不同机具的工况下都处于合理区间，避免前轮过载导致转向沉重、或后轮附着力不足出现打滑。从结构布局来看，驾驶区采用了开放式遮阳棚设计，没有设置封闭驾驶室，一方面适配南方高温季节的作业通风需求，另一方面也降低了整机整备质量，减少松软耕地里的下陷风险。前桥部分预留的Pto输出轴安装位，与前悬挂提升机构做了运动干涉校核：当悬挂机构带载提升至最高行程时，输出轴与挂载机具的连接万向节夹角控制在允许的传动角度范围内，不会出现传动卡滞或万向节早期磨损的问题。后轮采用大直径深花纹农用轮胎，接地比压经过测算，适配含水率20%-35%的耕地作业场景，轮胎与轮眉的间隙预留了足够的泥污甩动空间，避免黏土堵塞轮腔影响行走。整机的动力传输路径从发动机飞轮端分两路输出，一路向后传递至变速箱驱动后轮，另一路通过齿轮传动箱向前传递至前置Pto接口，两路传动的转速匹配经过标定，确保前置机具作业转速与行走速度匹配，不会出现割茬不齐、推雪阻力过大的问题。建模过程中对所有安装连接面的尺寸都做了边界约束，比如前Pto壳体与前桥支架的连接螺栓孔位、悬挂机构下拉杆的铰接点位置，都与通用农用机具的安装接口尺寸保持一致，用户后续挂载不同厂家的前置附件时，不需要重新打孔或改制连接支架。另外，机罩部分的曲面造型做了散热通风的预留空间，发动机散热器的进风面积没有因为加装前Pto结构被遮挡，长时间满负荷作业时的散热效率可以满足要求，不会出现水温过高的故障。脚踏板、操纵杆的布置位置参照了人机工程学尺寸，操作人员上下车、操纵换挡及提升手柄的动作幅度都在舒适操作范围内，减少长时间作业的疲劳感。
