农用圆方草捆包膜夹取作业属具结构

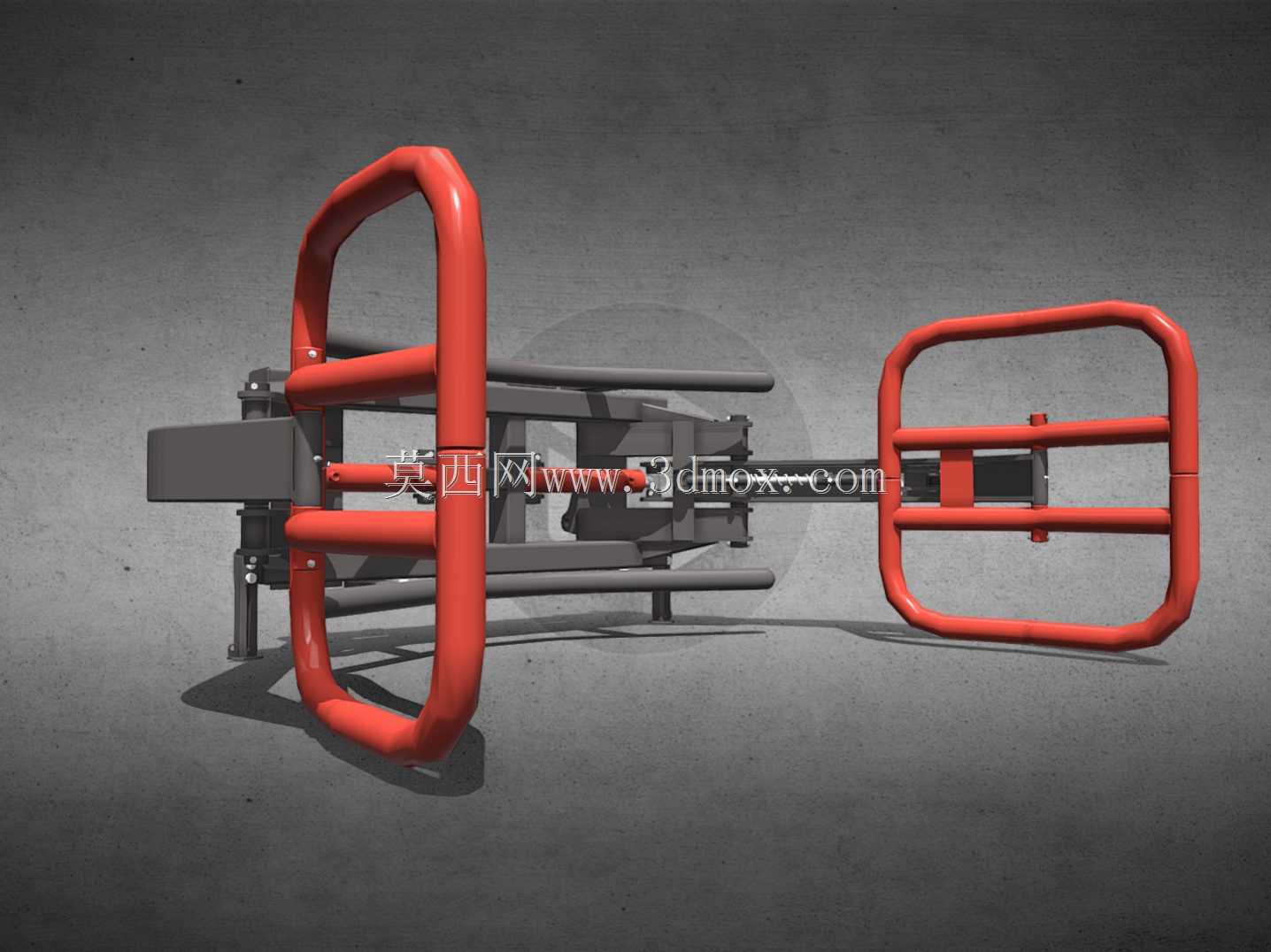

这款夹取属具主要适配前端装载机、伸缩臂叉装车等农用主机，针对包膜后的圆草捆、方草捆转运堆垛场景设计，解决传统抱夹易戳破包膜、损伤草捆发酵层的痛点，在牧草种植、规模化畜牧养殖的饲草存储转运环节应用广泛。从结构设计来看，两侧夹臂采用弧形与方形框架的差异化构型，左侧弧形夹臂贴合圆草捆的柱面轮廓，右侧方形框架适配方草捆的直角棱边，单属具可兼容两种主流草捆形态，无需更换属具即可完成不同规格草捆的作业，大幅降低牧场设备投入成本。夹臂表面做圆弧过渡处理，所有棱角位置均设置大圆角，接触草捆的框架杆件采用圆管截面，避免尖锐边角刮损青贮草捆的塑料包膜，保证包膜完整性，减少饲草霉变损耗。中部的伸缩架采用多段式滑动导轨结构，配合液压油缸驱动实现夹臂开合，开合行程覆盖直径1.2米以内圆草捆、边长1米以内方草捆的尺寸范围，夹取力通过液压系统溢流阀设定，既能保证夹持稳定性，又不会因压力过大挤碎草捆、破坏包膜。安装端采用标准快换连接板，匹配主流农用主机的快换接口，安装时仅需对准销孔插入锁销、连接液压管路即可完成挂载，无需额外改制主机连接结构，安装边界尺寸控制合理，挂载后不会超出主机原有转弯半径，适配牧场狭窄储草棚内的作业空间。夹臂框架采用空心矩形管焊接成型，在保证结构强度的前提下降低整体自重，减少主机载荷损耗，中部铰接点设置耐磨衬套，长期往复开合作业下磨损量小，降低维护频次。作业时属具从草捆两侧水平靠近，待夹臂完全包覆草捆侧面后液压锁锁止油路，保证转运过程中夹臂不会意外张开，举升转运时草捆重心与属具安装中心重合，避免偏载导致主机倾翻风险，堆垛时可通过属具的小幅摆动调整草捆摆放角度，保证堆垛整齐度，提升储草空间利用率。
