德马克导绳器环形抱箍式排绳结构

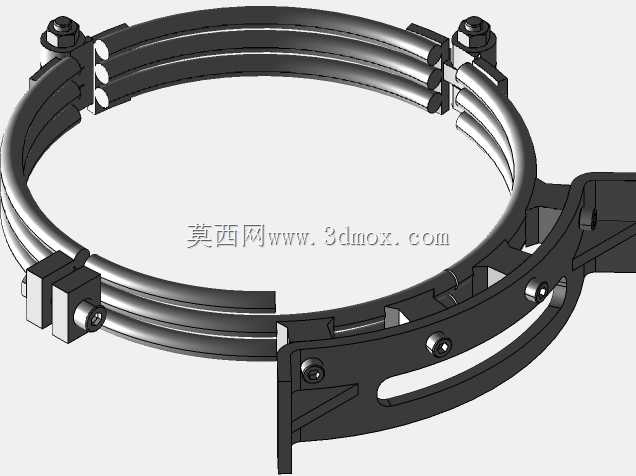

在起重卷扬类设备的作业场景中，钢丝绳乱绳、咬绳、偏磨一直是影响吊装作业安全、缩短钢丝绳使用寿命的核心痛点，这款抱箍式导绳结构正是针对这类工程痛点开发的导向构件，主要适配德马克系列卷扬卷筒的排绳需求，可随卷筒转动过程中沿轴向平稳滑移，强制引导钢丝绳按设定螺距整齐排布在卷筒绳槽内，避免多层缠绕时出现跳绳、叠绳、挤压磨损的问题。从结构设计来看，整体采用开口环形抱箍式布局，主体框架为分体拼接式铸钢基体，内侧设置多组平行排布的弧形导向辊组，辊面做圆弧过渡处理，与钢丝绳外圆轮廓匹配，接触过程中可将滑动摩擦转化为滚动摩擦，大幅降低导向过程中的阻力与钢丝绳表面磨损；开口位置设置快装式螺栓锁紧结构，无需拆解卷筒端轴即可完成现场装拆维护，适配现场检修的快换需求。框架外侧延伸出带长槽的导向支臂，可与卷筒旁的轴向导向光杆配合，限制导绳器的周向转动自由度，仅保留轴向滑移的运动路径，支臂上的长槽结构可吸收安装过程中的同轴度误差，避免运动卡滞。设计过程中重点校核了抱箍基体的开合刚度，锁紧状态下内侧导向辊组的同轴度控制在0.2mm以内，保证导向过程中辊组与卷筒表面的间隙均匀，不会出现局部蹭碰卷筒的情况；导向辊的销轴采用台阶式定位结构，两端加装防松止动螺钉，承受钢丝绳侧向挤压力时不会出现销轴窜动脱落的问题。安装边界方面，环形基体的内径匹配对应规格卷筒的外径，安装时需保证抱箍开合面的间隙均匀，锁紧后导向辊组与卷筒绳槽的轴向对齐误差不超过1mm，导向支臂的安装面与轴向导轨的平行度需调整至0.3mm/m以内，避免滑移过程中出现卡顿。实际工况应用中，这类导绳结构可适配10-30t级别的桥式起重机、门式起重机的起升机构，也可用于绞车、电动葫芦的卷扬排绳环节，在高频率吊装作业场景下，可将钢丝绳的非正常磨损率降低60%以上，同时减少因乱绳导致的钢丝绳跳槽、卡滞引发的吊装故障，降低现场运维的人工成本与备件更换频率。结构细节上，所有螺栓连接位置均预留了足够的扳手操作空间，现场更换易损件时无需使用专用工装，导向辊采用耐磨合金材质，表面淬火处理后硬度达到HRC55-60，可长期承受钢丝绳的挤压与摩擦，基体表面做发黑防锈处理，适配车间、货场等多粉尘、轻度腐蚀的作业环境。
