可3D打印T型三通截止式开关阀结构

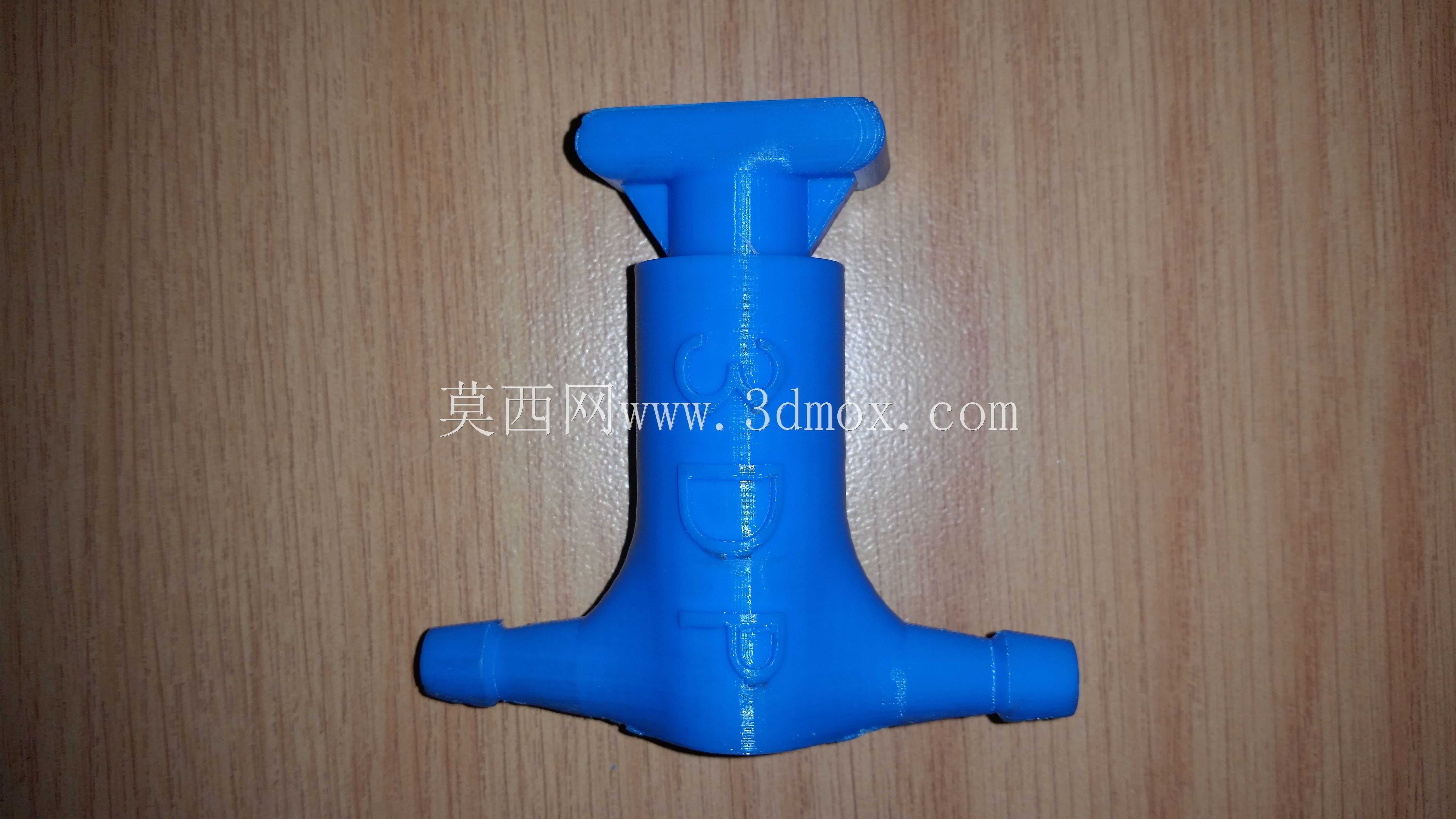

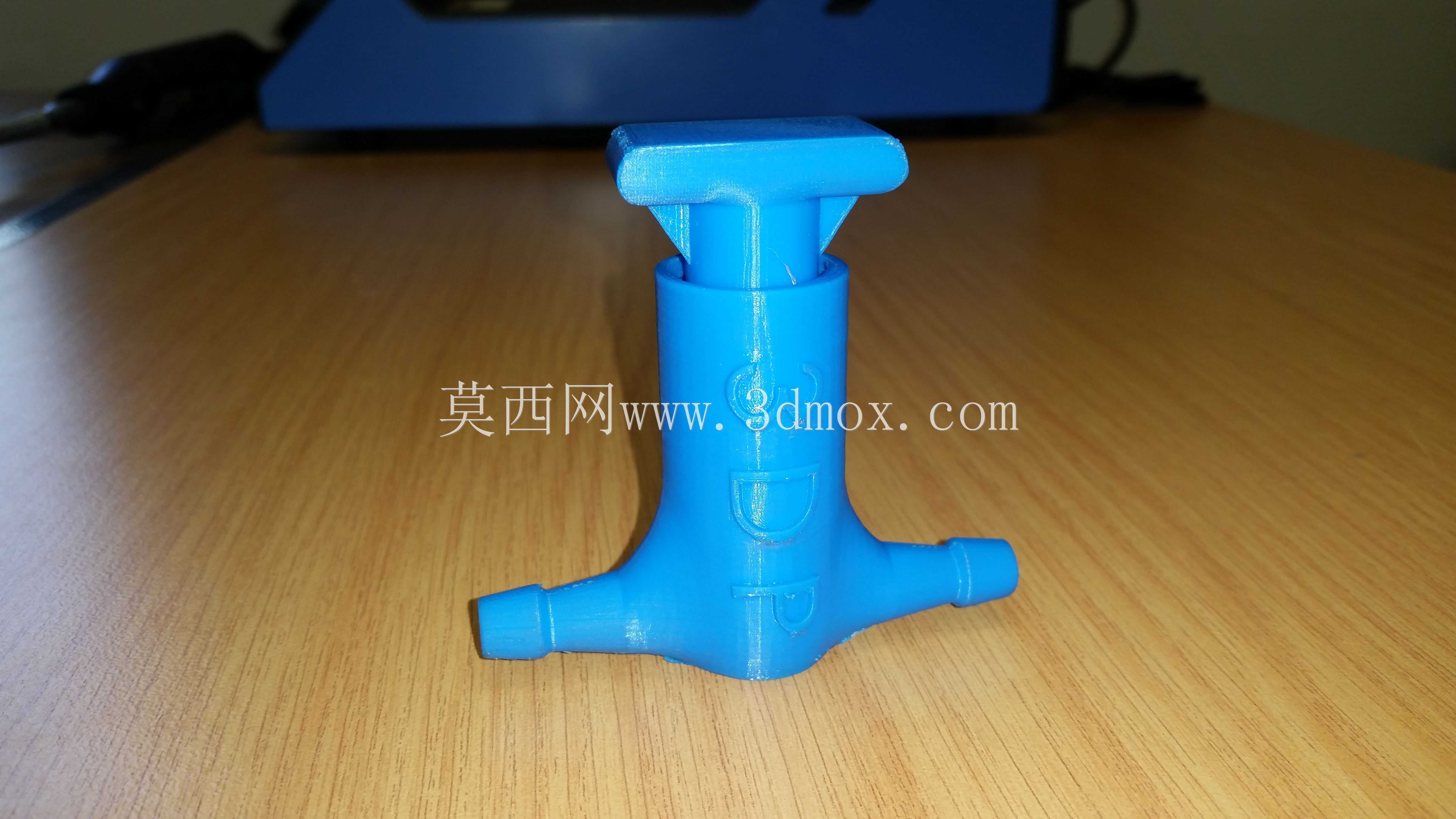

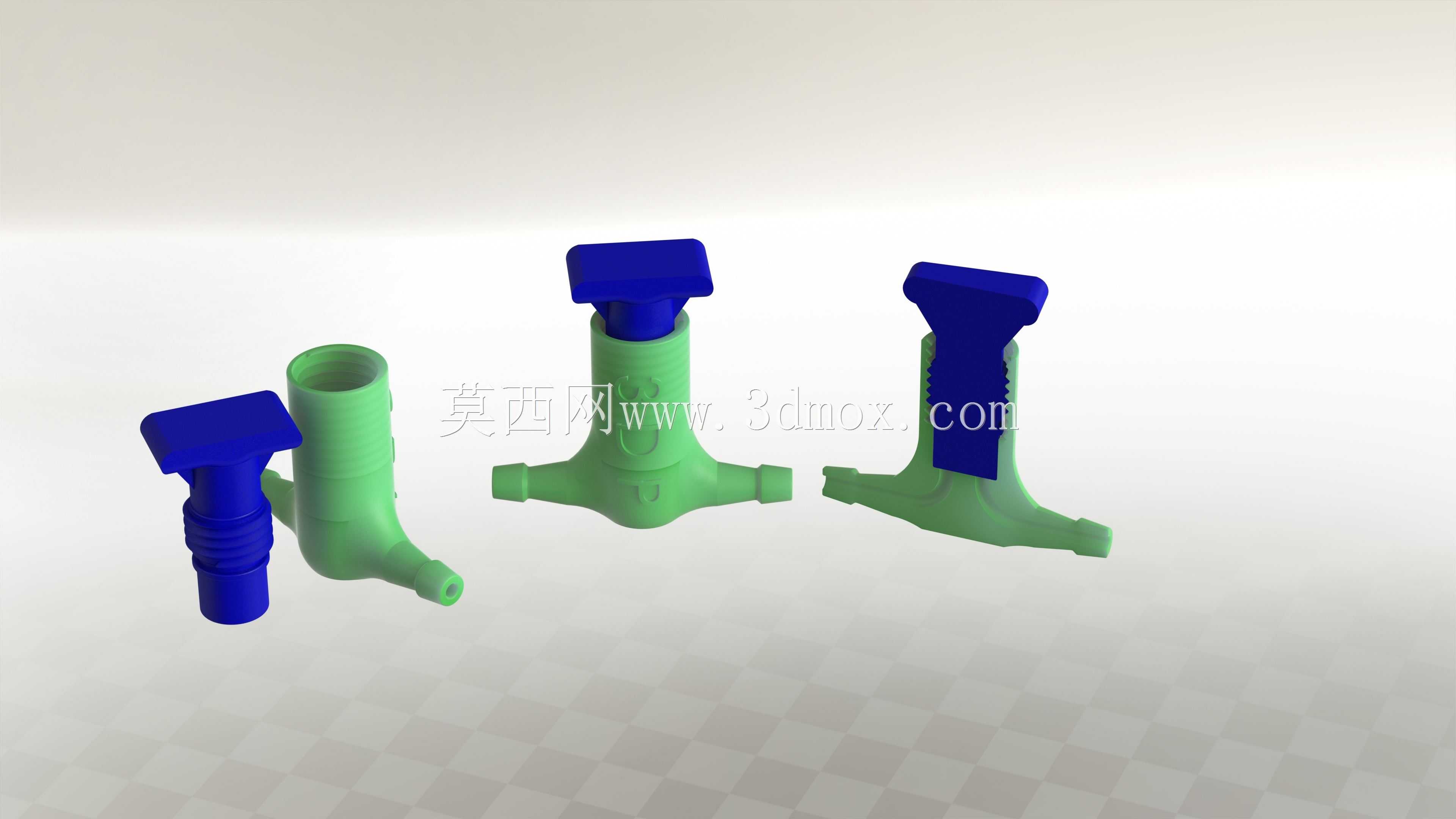

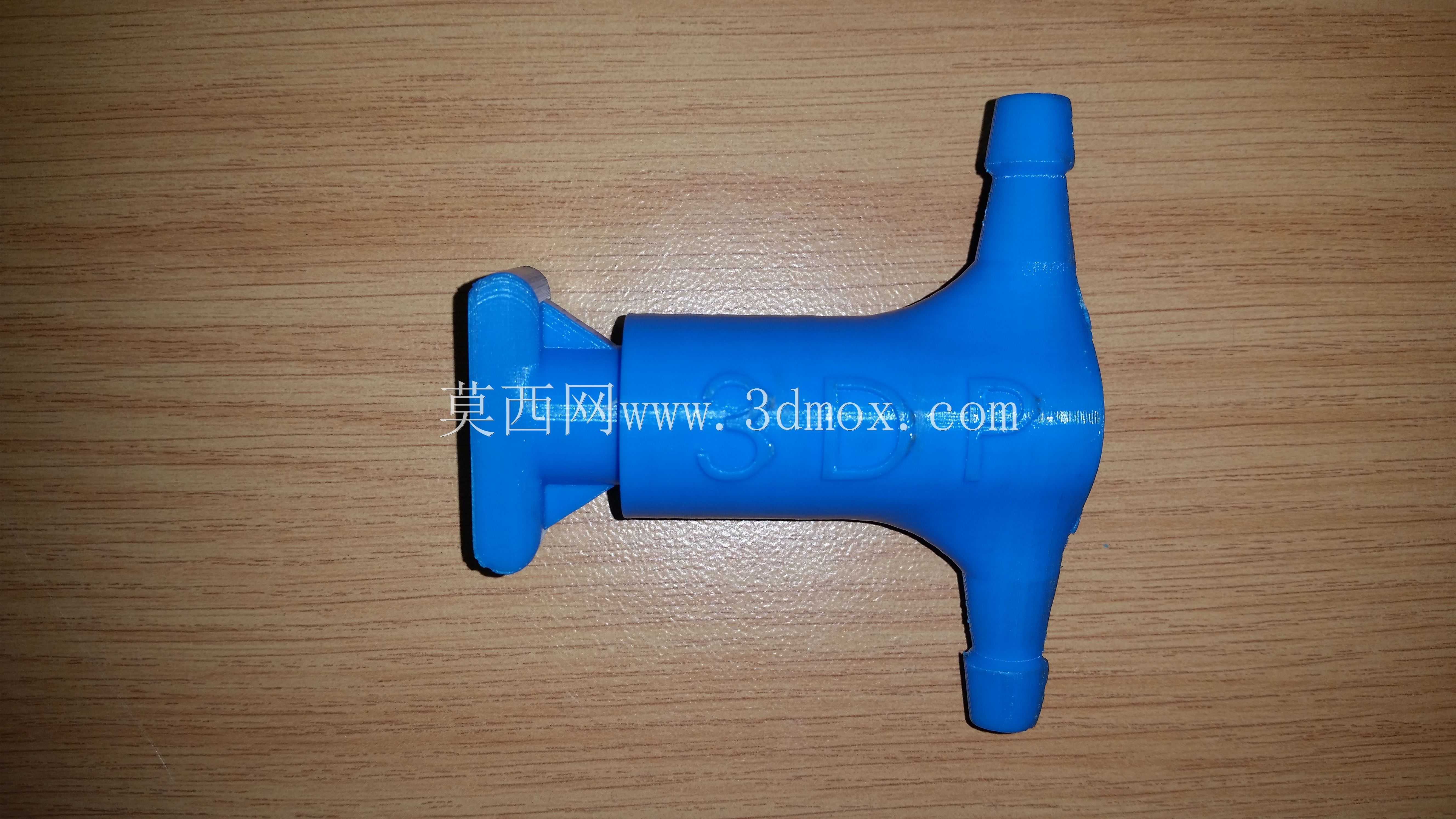

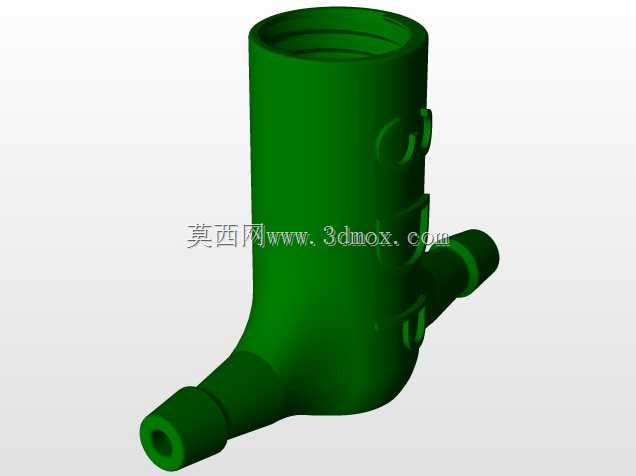

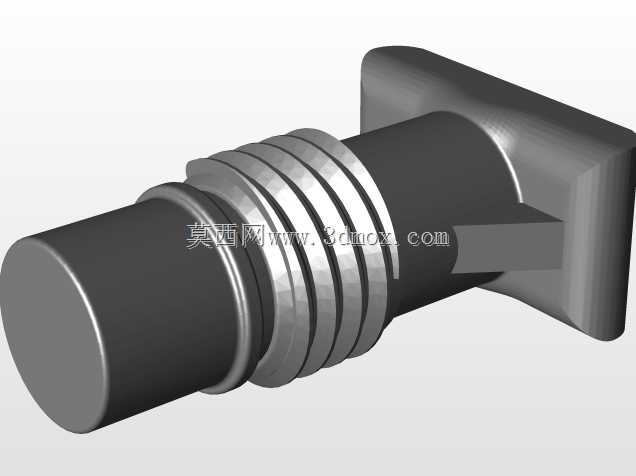

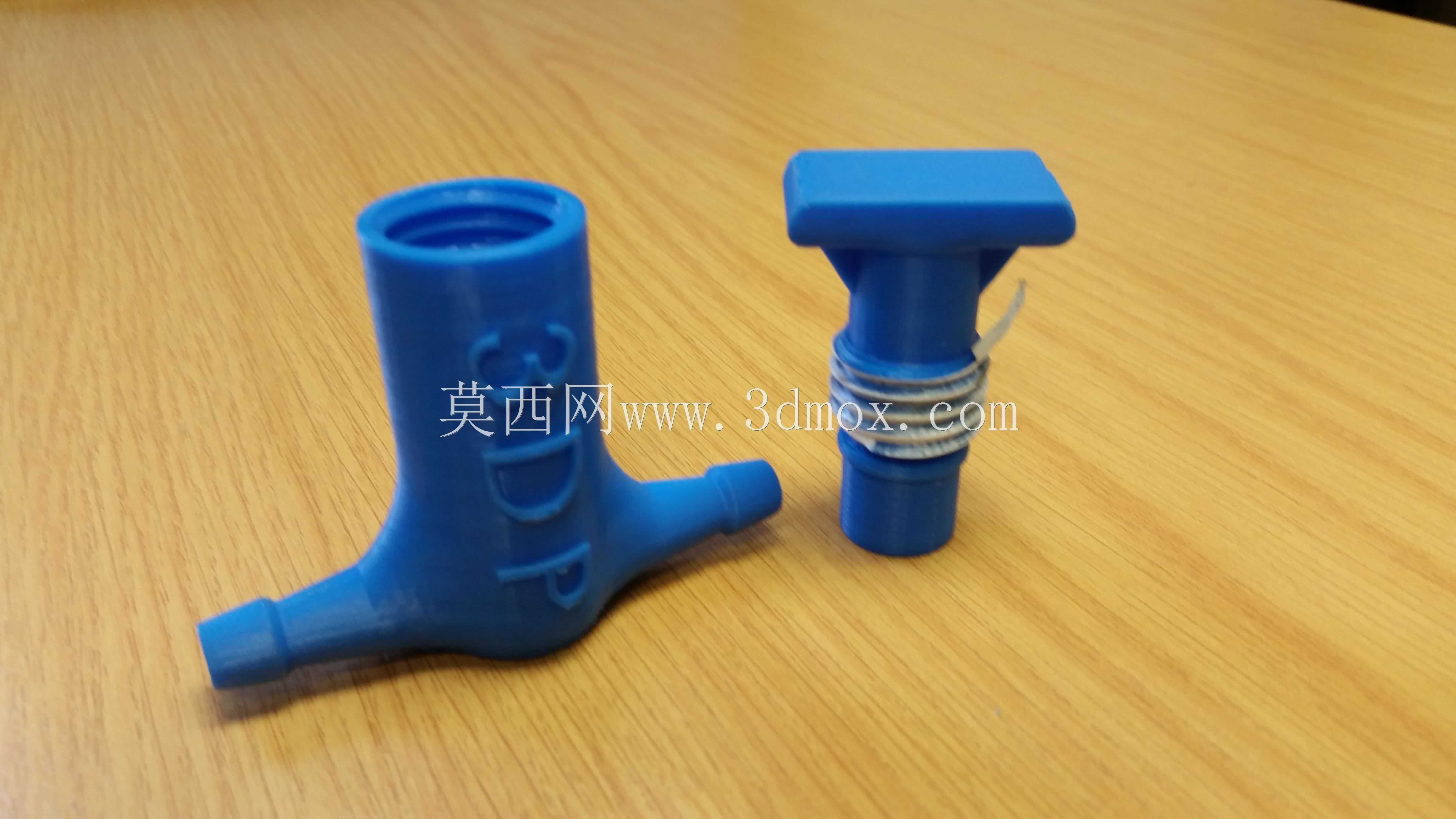

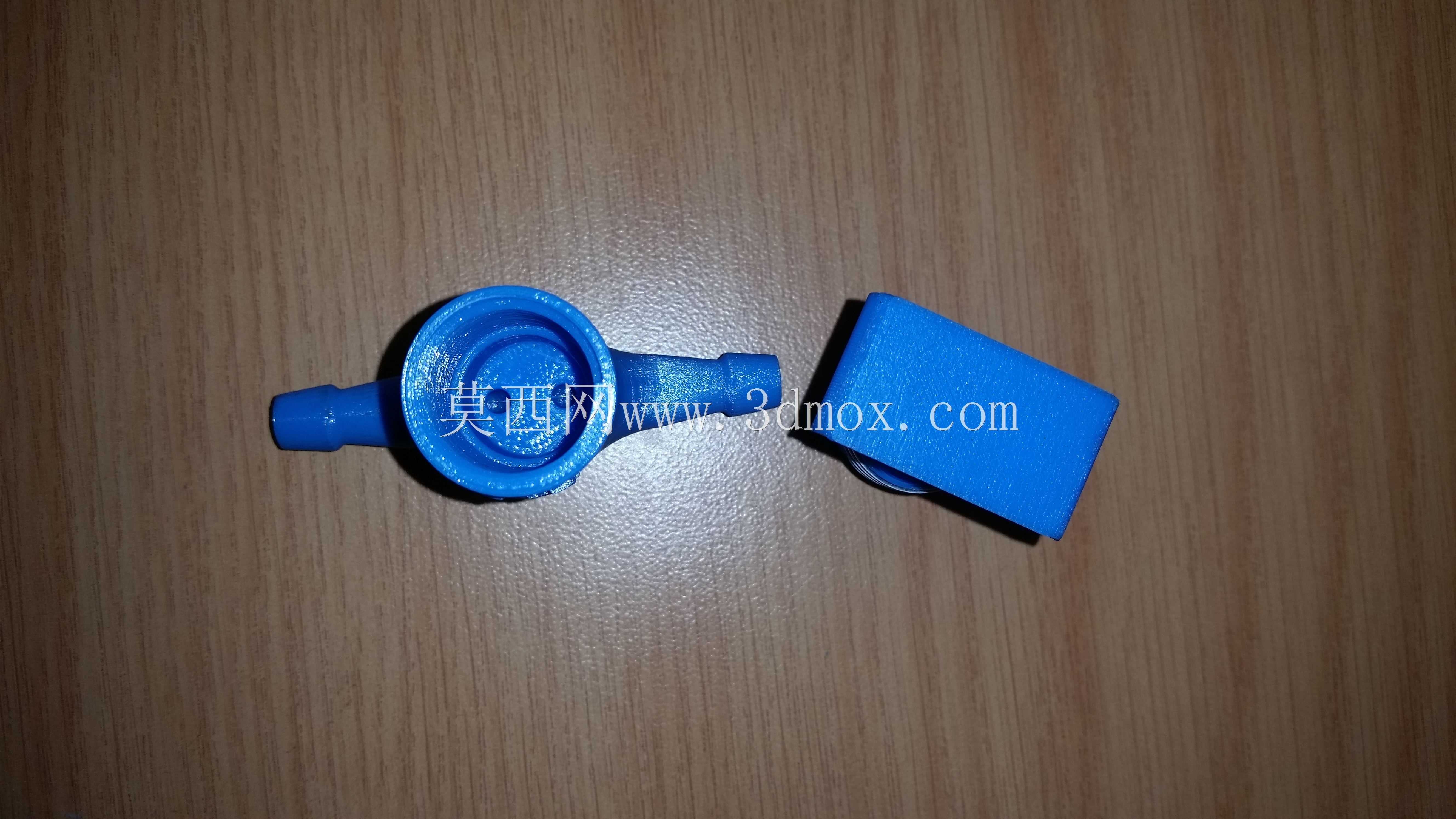

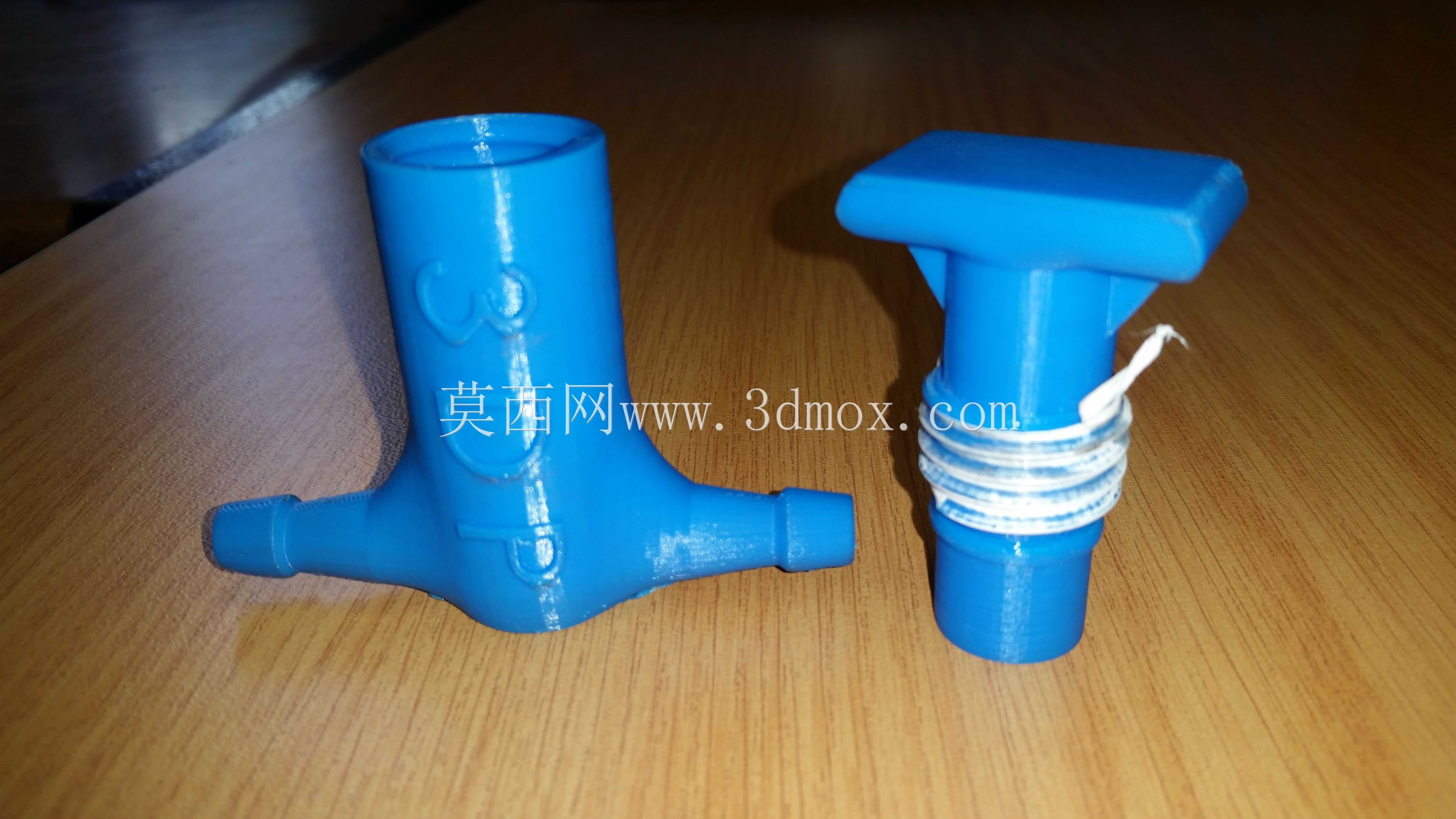

这款手动开关阀采用三通式T型结构布局，整体为一体打印友好的无复杂倒扣设计，适配常规FDM熔融沉积3D打印工艺制作，无需额外支撑结构即可完成整体成型，可直接应用于低压小流量流体管路的通断控制场景，常见于小型水培灌溉系统、桌面实验流体回路、家用低压输水支路等对成本敏感、定制化需求高的管路场景。结构上仅包含阀体与阀芯两个核心配合零件，摒弃了常规小型阀门所需的O型圈、密封球、弹簧等额外外购配件，仅需在阀芯螺纹配合处缠绕少量聚四氟乙烯生料带即可实现低压工况下的密封需求，大幅降低了自制配件的物料门槛，使用者无需采购标准密封件即可完成整阀的组装与使用。阀芯顶部设计有T型施力手柄，增大手动旋转时的力臂，无需借助扳手等工具即可徒手完成阀门的开闭操作，旋转行程对应管路的全开与全关状态，可根据安装空间的需求将阀门布置在管路的任意节点位置，通过旋转阀芯调整内部流道的连通状态，控制支路流体的通断。设计过程中最初参考Y型分流器的尺寸进行适配，早期版本在主轴位置施加常规管路装配扭力时出现断裂风险，后续对整体结构进行了2倍比例的壁厚加强处理，调整了阀芯与阀体配合段的壁厚尺寸，增大了受力位置的圆角过渡，避免应力集中导致的结构失效，优化后的结构可承受常规手动操作的扭力载荷，不会出现装配或使用过程中的断裂问题。安装边界上，三个接口均采用适配常见软质输水软管的宝塔式接头结构，接头位置设计有多道环形防滑棱，插入软管后可通过喉箍或者扎带完成紧固，无需额外加工螺纹即可实现管路的快速连接，整体外形无突出尖锐结构，安装时仅需预留对应手柄旋转的操作空间即可，无需预留额外的工具操作间隙，适配狭小空间内的管路布置需求。流道内部采用等径设计，避免通径突变导致的流阻增大，在全开状态下可保证流体的顺畅通过，阀芯密封面采用平面贴合配合结构，配合生料带的填充密封，可满足低压输水工况下的零泄漏要求，若后续需要拓展防漏性能，也可在阀芯配合位置增加额外的密封组件，进一步提升压力适用范围。
