罗托克型电动阀门执行驱动装置结构

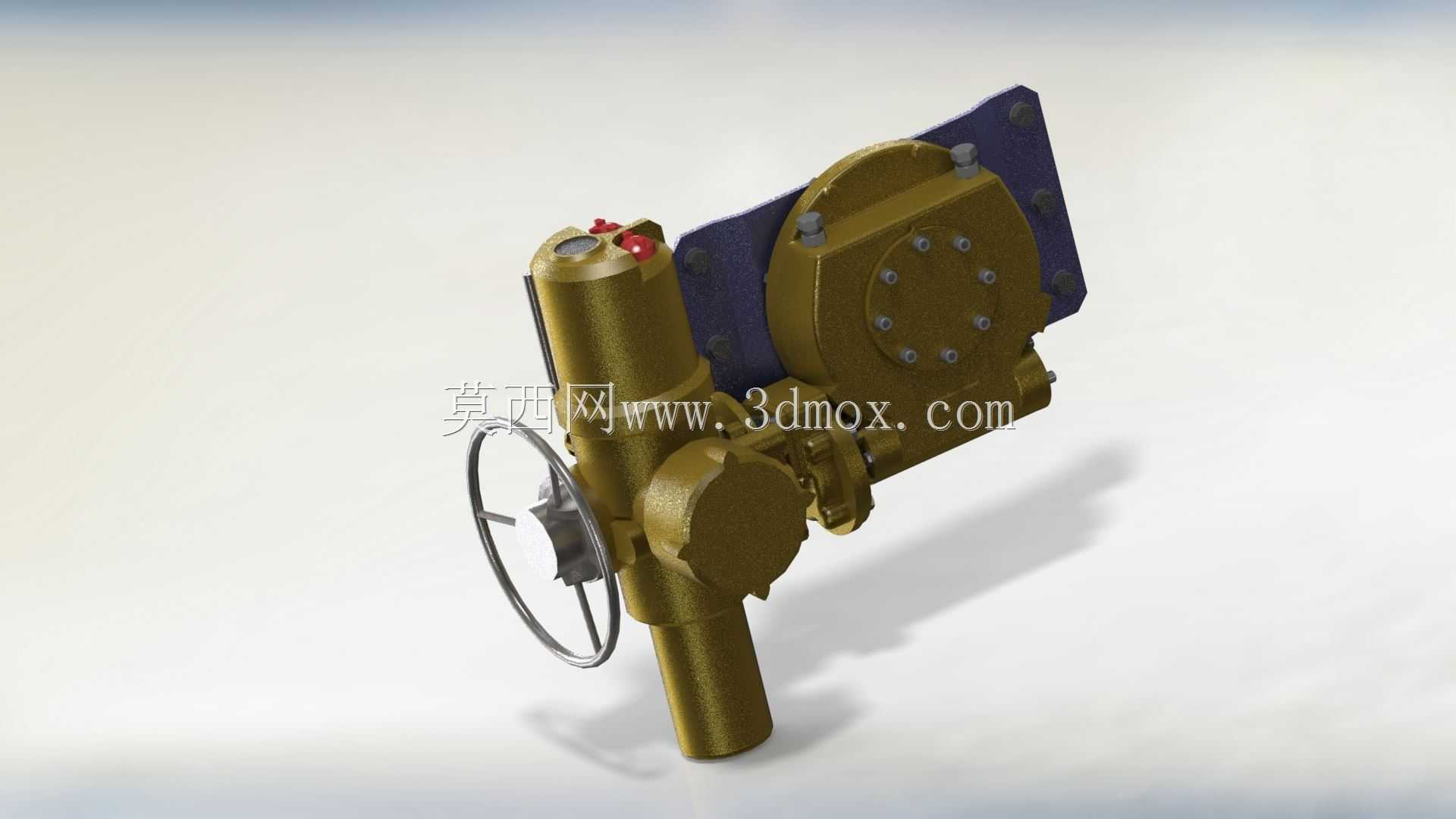

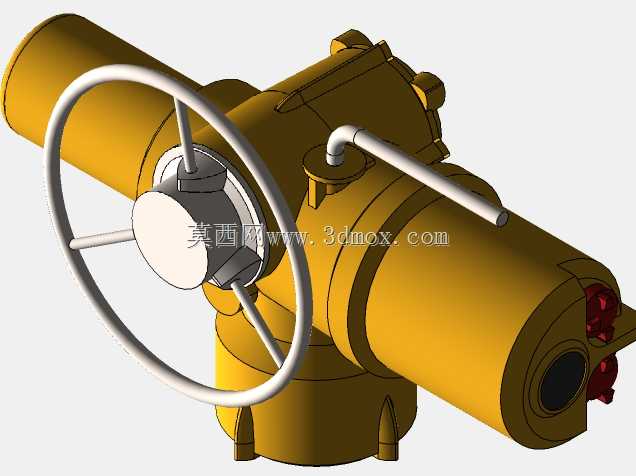

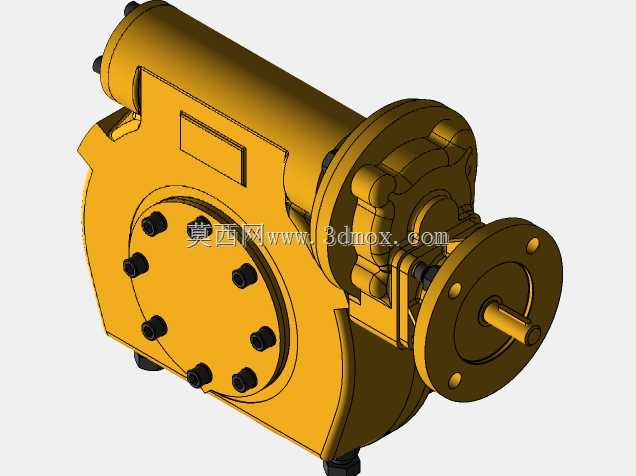

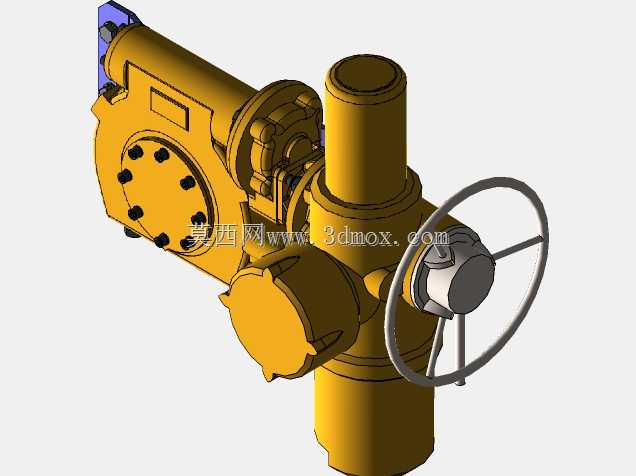

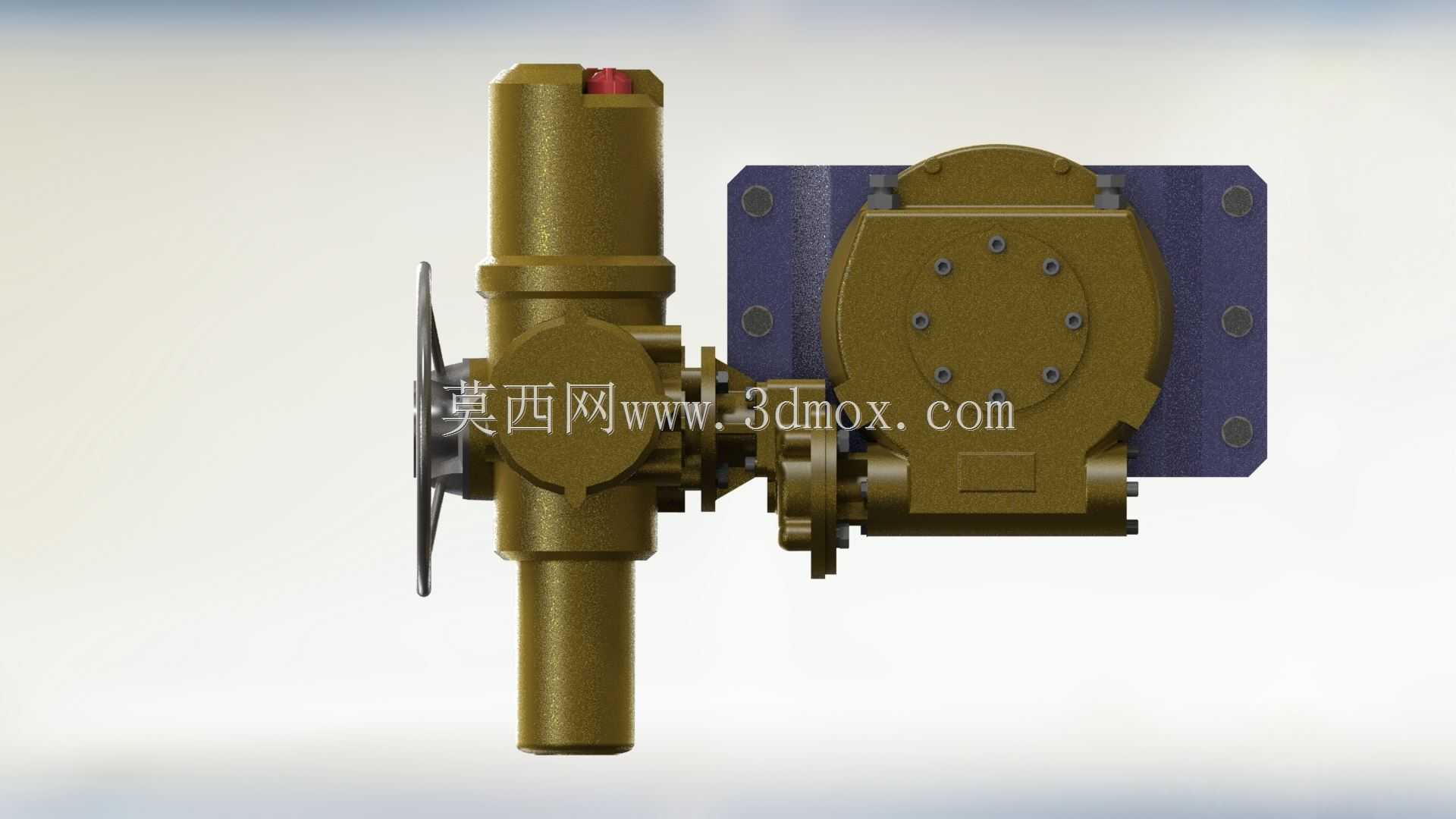

该驱动装置主要配套工业管道系统中的截断类、调节类阀门使用，常见于石化输送管线、电厂水汽回路、市政水务主管网、长输油气站场等场景，替代人工完成阀门的启闭与开度调节动作，尤其适合安装在高空架设、深埋管井、介质高危等人员无法近距离操作的工位，也可接入厂区DCS控制系统实现远程阀位调控，满足流程工业自动化管控的需求。从结构设计来看，装置主体采用立式布局，上部集成电动驱动模组与手动操作切换机构，侧置的手轮结构可在断电、电控故障等应急工况下切换至手动操作模式，避免阀控失效引发的生产安全风险；中部为涡轮蜗杆减速传动腔体，将电机输出的高转速低扭矩动力转换为低转速大扭矩输出，匹配大口径阀门启闭所需的力矩要求，传动腔体的端盖采用多螺栓周向均布紧固结构，保证腔体密封性能的同时，也方便后期拆解维护传动副组件；侧部的安装连接板为带沉孔的平板结构，可直接与阀门的驱动法兰对接，安装时无需额外加工过渡连接件，适配主流通径的闸阀、蝶阀、球阀的安装接口尺寸。设计过程中充分考虑了现场安装的边界限制，装置整体外轮廓无突兀外凸结构，手轮的操作半径预留了足够的手动操作空间，不会与周边管道、支架产生干涉；下部的输出轴采用标准方榫或键连接结构，与阀杆的对接公差控制在合理范围，既保证传动过程无旷量，也能降低现场安装的对中难度。装置外部的电气接线腔体采用密封结构，可满足户外露天安装的防护要求，避免雨水、粉尘侵入内部电气元件；本体表面的涂装采用工业级防腐涂层，可适应沿海高盐雾、化工区腐蚀性大气等恶劣安装环境。从建模细节来看，各部件的装配关系完全还原实物结构，螺栓紧固位置、手轮的轮辐造型、减速腔体的散热筋结构、接线盒的接口位置都做了精准还原，可直接用于阀组集成方案的布局校核、安装工位的干涉检查，也可作为阀控系统教学演示的三维素材，帮助设计人员直观理解电动执行器的结构组成与安装对接要求。
