立式双层置物家用庭院烧烤架结构设计

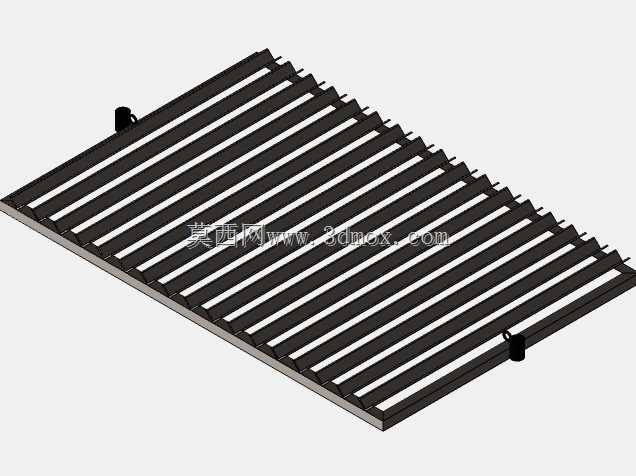

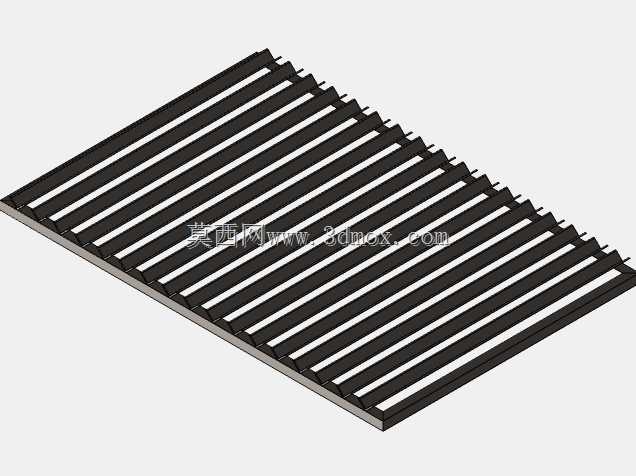

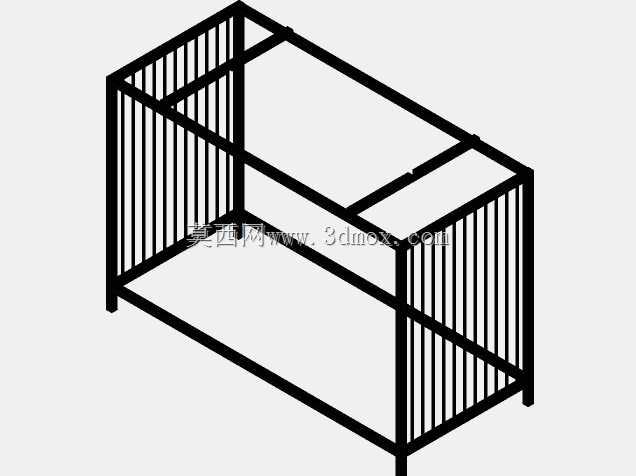

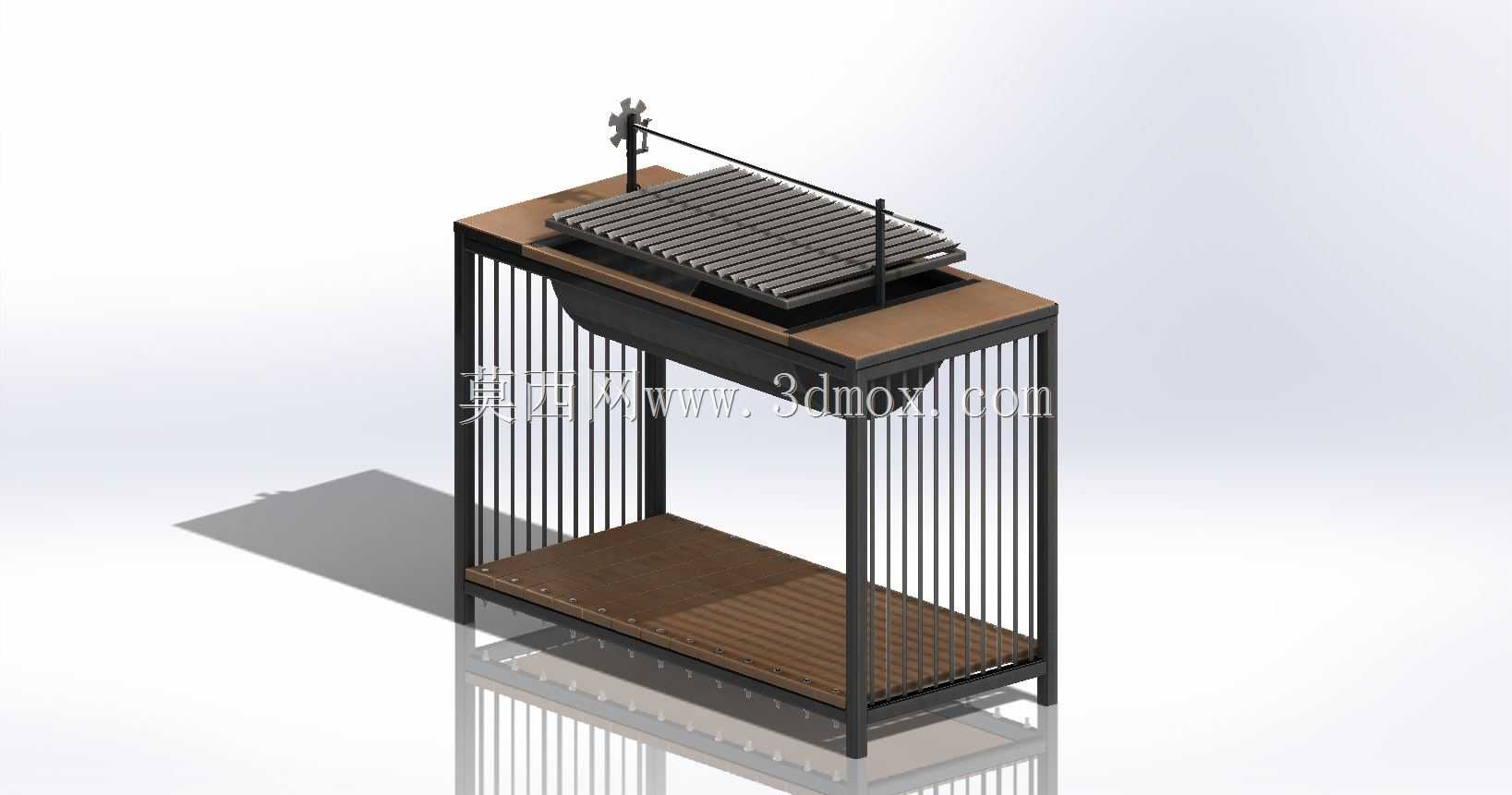

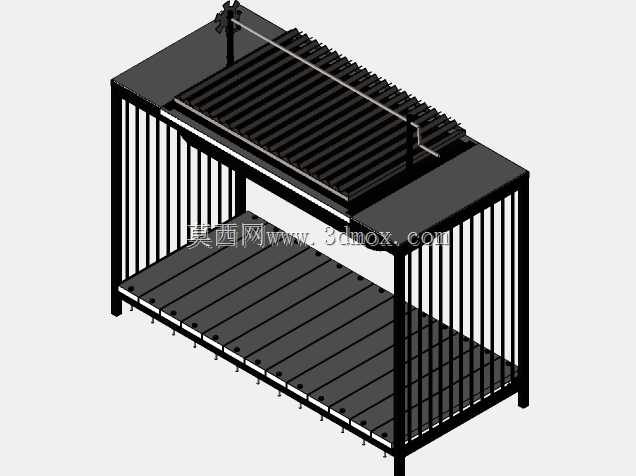

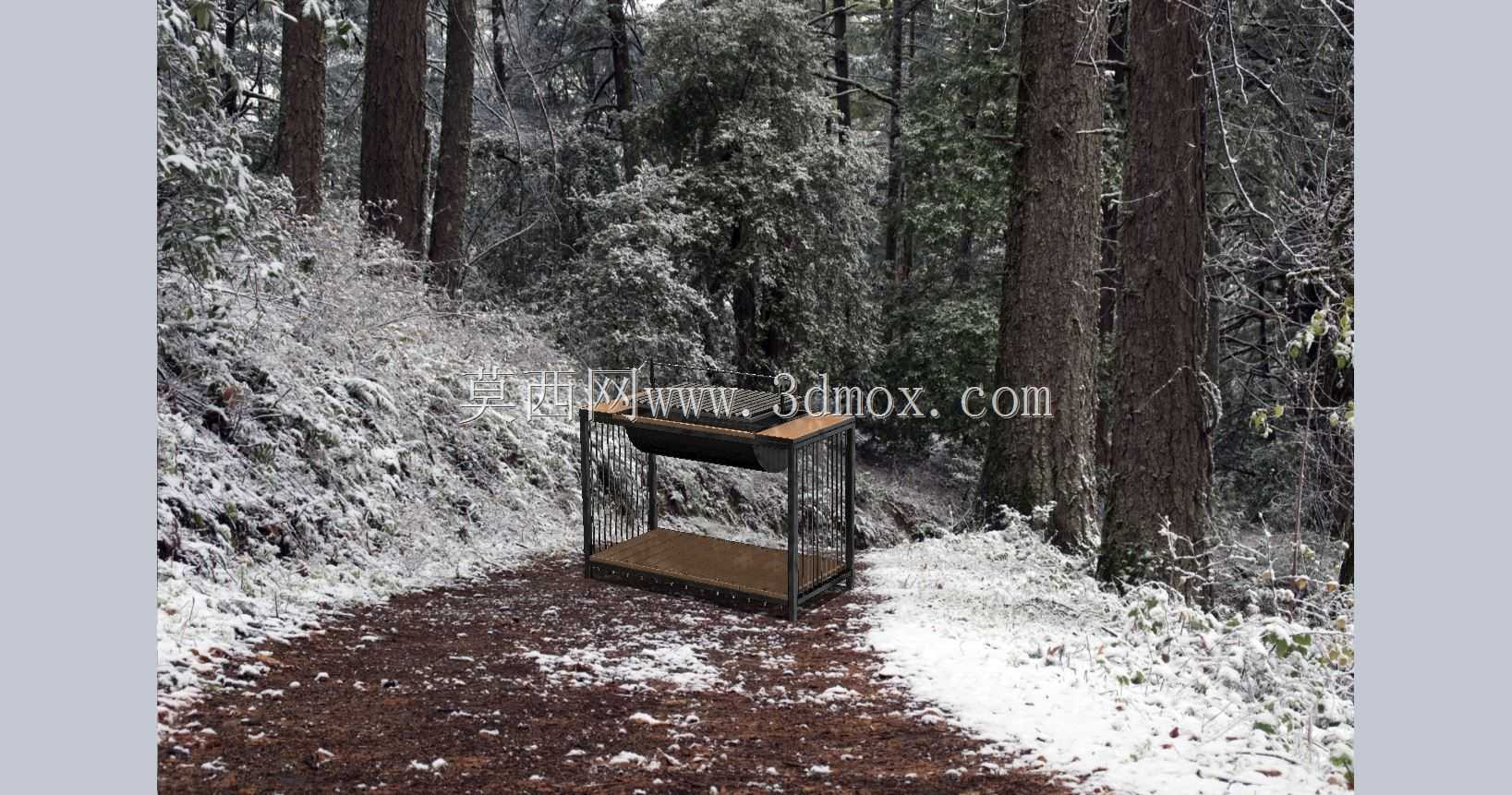

这款立式烧烤架的结构设计，首先锚定家庭庭院、露台小聚、近郊自驾露营这类非商用的高频使用场景，区别于商用大型烤炉的笨重设计，整体采用窄长立式布局，在有限占地空间内拓展出多层功能区，适配多数家庭阳台、小院的预留摆放空间，安装边界无需额外预留大面积操作空位，单人即可完成移位与摆放。架体主体采用薄壁金属方管做竖向支撑，四周设置竖向栏杆结构，既减轻整体自重，又能避免下层置物区的物品意外滑落，同时金属材质的耐高温特性可以适配烧烤过程中的高温辐射，不会出现受热变形的问题。上层操作区的台面采用仿木质感的耐高温饰面包边，中间预留烤网安装位，烤网采用平行金属栅条结构，栅条间距经过反复调整，既可以避免小块食材掉落，又能保证炭火的热量充分向上传导，烤网侧边设置可翻转的压杆结构，烤制整鱼、大块肉排时可以固定食材，配合端部的手摇转轴，无需手动翻面就能实现食材整体翻转，避免翻面过程中食材破碎、烫手的问题。烤网下方设置抽拉式炭灰接盘，使用后可以直接抽出倾倒炭灰，无需挪动整个架体，清洁操作更便捷。架体中部设置镂空置物层，采用栅条式板面，既可以放置待烤的食材、调料瓶、烧烤工具，栅条的镂空结构也能避免积液残留，日常清洁时直接冲洗即可快速沥干，不会出现积水锈蚀的问题。设计过程中特意控制了整体架体的高度，操作面高度适配成年人站立操作的舒适区间，无需弯腰俯身，长时间烤制食材也不会产生腰部劳损。架体底部的四个支撑脚做了防滑找平设计，放置在不太平整的户外草地、露台地砖上时，可以通过微调脚端高度保证架体平稳，避免烤网倾斜导致食材滑落、热油倾洒的安全隐患。整体结构没有复杂的连接构件，所有部件均采用常见的紧固件拼接，生产组装难度低，后期如果单个部件出现损坏，也可以快速拆卸替换，无需整体报废。烤网的尺寸设计适配3-5人的聚餐食量，不会因为烤面过大造成炭火热量浪费，也不会因为烤面过小导致供餐速度跟不上聚餐需求，侧边的空余台面可以临时放置烤好的食材、刷料工具，操作时无需反复转身拿取物品，动线设计更符合日常烧烤的操作习惯。竖向栏杆的间距经过测算，既可以起到防护作用，又不会遮挡使用者拿取下层物品的视线，取放工具时无需刻意避让架体结构。
